Светильник на солнечных батареях для сада: советы по доработке и мастер-класс по сборке со схемой

Зачем нужен садовый светильник на солнечной батарее

По нашему скромному мнению, такие светильники можно считать скорее игрушкой, чем устройством, приносящим конкретную пользу. Еще хорошо, что матовый плафон несколько рассеивает излучение светодиодов. Просто нам довелось видеть, как работают подобные светильники с прозрачными пластиковыми плафонами. Свет ярких светодиодов реально «режет глаза». Находиться в саду, освещенном таким образом, крайне неприятно.

Так зачем же они нужны?

Скорее всего их стоит располагать там, где сами устройства будут не видны, но подсветят видимые участки сада. Например, за стволом дерева, в кустах, на ветвях елей и т.д. При этом не надо забывать о том, что для подзарядки светильников на солнечных батареях нужен солнечный свет. Иначе они не проработают и десяти минут.

Различные виды и формы

По способу крепления можно выделить пять разновидностей фонариков:

  • На низкой ножке. Такие конструкции монтируются непосредственно в грунт и освещают участок около земли. Обычно их монтируют для освещения тропинок и дорожек в саду, подсветки газонов.
  • На высокой ножке. Подобные фонари охватывают большую площадь вокруг себя, используются как основное освещение. Во время длительного отсутствия такие конструкции можно поместить на хранение либо демонтировать и разрядить аккумулятор.
  • Подвесные конструкции с крючком. Такие фонарики можно подвесить на ветки дерева, кронштейны или крепления.
  • Встраиваемые конструкции. Употребляются на фасадах домов.

Декоративные конструкции. Назначение декоративных садовых солнечных фонариков на батарейках — украшение участка. Обычно они изготовлены с цветными светодиодами и отличаются разнообразием форм. Довольно необычно смотрятся плавающие фонарики, помещенные в пруд или бассейн.

Как правильно выбрать

Рассмотрим основные критерии выбора светильника для дачи:

Не приобретайте дешевые фонарики оптом. Некачественные светильники быстро портятся и обладают малой мощностью: светят максимум три часа.

Чтобы отличить качественный продукт от «доморощенного», поинтересуйтесь техническими параметрами товара. В инструкции к садовому фонарику на солнечных батарейках должны быть указаны: мощность зарядной батарейки, число светодиодных лампочек, время свечения и т. д.

Смотрим видео, советы по выбору оптимальной модели:

Перед покупкой определите диапазон работы светильника: какую площадь он должен осветить. Величина освещаемой площади напрямую зависит от мощности аккумуляторного устройства и количества светодиодных элементов. Для декоративной подсветки подойдут и маломощные фонарики.

Материал аккумулятора тоже имеет значение. Более работоспособными являются никель-металлогидридные батарейки. Фонари на таком аккумуляторе производят освещение до десяти часов подряд, что имеет значение в зимний сезон.

Стеклянное покрытие тоже обладает своими качественными характеристиками. Закаленное стекло для садовых фонарей на солнечных батареях будет наилучшим выбором. Но также хорошо справляются с фокусировкой рассеянного излучения и структурированное стекло. Гладкая стеклянная поверхность, в основном, отражает прямые и рассеянные лучи.

Важный момент — защищенность солнечных садовых фонарей на батарейках от пыли и влагонепроницаемость. Этот показатель имеет свой символ IP. Минимальный IP для уличной лампы — 44. Для водных ламп нужен показатель в разы выше.

Если вам не нужна подсветка всего участка сразу, приобретайте светильники с датчиками движения: они зажигаются при появлении человека.

Для оформления праздников можно купить фонарики с цветными светодиодными лампочками.

Смотрим видео, делаем схему самостоятельно:

Выбор светодиодных солярных светильников обусловлен многими причинами: независимость от энергосетей, бесплатная электроэнергия, декорирование участка. Вопрос стоит в цене: дешевые приборы по 100 рублей быстро выйдут из строя, дорогие конструкции будут служить надежным источником света долгое время. При должном умении можно смастерить и доработать фонарики самостоятельно, и они будут справляться с освещением территории. Не забывайте о своевременном уходе за фонариками: протирайте поверхность для лучшего аккумулирования солярной энергии.

Что можно сделать самостоятельно

Недостатком солнечных фонарей для сада является малая светимость. Это можно исправить.

Методы доработки:

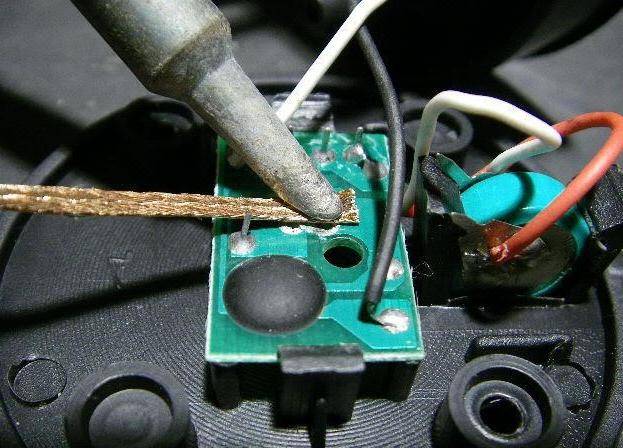

  • Заменить дроссель с величиной индуктивности в 33 мкГн. Это повысит яркость в разы.
  • Заменить обычный светодиод сверхъярким.
  • Далее следует заменить аккумулятор большей емкости (в 1000 мАч). От мощности аккумулятора зависит время работы солярной лампы.
  • Для равномерного освещения можно смонтировать три светодиода вместо одного.

При желании можно устроить настоящую сказочную иллюминацию на основе серийных садовых фонариков на солнечных батареях, доработав их своими руками.

Компоновка фонаря

Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:

  1. Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
  2. Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.

Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.

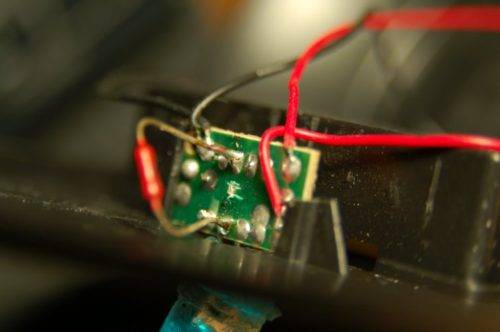

Плата используется во всех готовых светильниках.

Из чего сделать плафон и как собрать светильник

После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:

  1. На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
  2. Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
  3. Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
  4. Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
  5. После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
  6. Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.

Кстати! На зиму светильник лучше убирать в теплое помещение. Это продлит срок службы, так как при отрицательных температурах аккумуляторы намного быстрее теряют свои свойства. Плюс из-за морозов и оттепелей внутри образовывается конденсат, окисляющий контакты и со временем разрушающий их.


Проверка работы системы перед сборкой.

Видео: Изготовление уличного фонаря на солнечной батарее

Компоновка фонаря

Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:

  1. Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
  2. Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.

Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.

Плата используется во всех готовых светильниках.

Из чего сделать плафон и как собрать светильник

После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:

  1. На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
  2. Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
  3. Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
  4. Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
  5. После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
  6. Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.

Эксплуатация автономного фонаря

Для того чтобы светодиодный светильник своими руками работал дольше, его необходимо правильно эксплуатировать.

Имеются следующие правила эксплуатации:

  • Чтобы аккумуляторы в течение дня заряжались более эффективно, их нужно ориентировать на южную сторону, под углом примерно 30°С к горизонту. В этом случае солнечные лучи будут падать под необходимым углом и КПД батареи будет высоким.
  • Фонарь лучше установить на столб высотой 3 метра, чтобы тень от деревьев не мешала заряжать аккумуляторы. В зимний период данный светильник не особо эффективен и лучше его не использовать. В условиях низких температур разряд батареи происходит намного быстрее, а длина светового дня не позволяет ей пополнить свой заряд.
  • На зиму такой светильник лучше положить на хранение, предварительно разрядив аккумулятор. Для этого необходимо накрыть солнечную батарею светонепроницаемой материей, или положить в темное место. Транзистор автоматически включит светодиоды и разрядит батарею.

Подготовительные работы

Конечно, идеальным будет вариант, если имеется неисправный прибор – помимо того, что станет понятным его устройство, можно заодно понять, как своими руками отремонтировать солнечный фонарь, но и в реализации этой идеи есть недостаток. Естественно, можно взять несколько дешевых садовых фонариков, требующих ремонта, и заменить их солнечные батареи, но модернизация их китайской начинке все равно будет необходима. А потому их база нужна лишь для обучения, т. к. отремонтированный фонарик не прослужит дольше сделанного с нуля.

Прежде чем приступить к созданию светильника на солнечных батареях, необходимо разобраться в конструкции подобных устройств.

Хотя все фонари с виду разные, схема их работы очень проста. Состоит она из солнечной батареи (панели), аккумулятора, преобразователя напряжения и светодиода или модуля.

Схема подобного светильника будет понятна любому начинающему радиолюбителю и выглядит она следующим образом:

Схема светильника на солнечных батареях

И вот уже разобравшись со схемой и поняв принцип работы фонаря, работающего на энергии, которую вырабатывают солнечные элементы, можно определиться с тем, какая яркость требуется, какие выбрать световые элементы, и в соответствии с этим выбирать аккумулятор и солнечную панель.

Для освещения дачного участка вполне подойдут ультраяркие светодиоды Cree, по 1–1.5 вольт в количестве 3 или 4 штук на один светильник. При таких элементах достаточно будет батареи с емкостью 3 000 мА·ч и выходным напряжением в 3.6 вольт. На подобный элемент питания будет подаваться зарядка от солнечной панели в течение 8–10 часов, чего вполне достаточно для работы выбранных светодиодов до 12 часов.

Ну и, естественно, сама солнечная панель. Дело в том, что солнечная батарея из садовых светильников, выпускающихся в наше время, очень мала. Подходящей станет батарея, размер которой 65 х 65 х 3 мм, с выходным напряжением в 4.4 В, 90 мА. Она вполне может обеспечить необходимое питание.

Электронный блок управления. Теперь необходимо собрать «голову» светильника, а именно сам блок управления. Для этого понадобится:

  • четыре резистора МЛТ 22 кОм;
  • два транзистора КТ503;
  • один диод (оптимальным будет Шоттки 11DQ04).

Т. к. все это разместится на одной плате, то конечно лучше ее вытравить самому. Но есть вариант и аккуратнее, и менее трудозатратный. Сейчас в магазинах можно приобрести универсальные макетные платы. В дополнение под рукой при работе должен быть и многожильный медный провод для создания дорожек.

Итак, когда все элементы будущего электронного блока управления в сборе, можно приступить к пайке. Необходимо собрать следующую схему.

Схема электронного блока управления светильника на солнечной батарее

В подобную схему свободно включаются 4 светодиода. И если качество сборки на высоком уровне, то прослужит такой блок управления многие годы.

Основные блоки уличного светильника

В принципе, основных блоков два:

Начнем с блока управления светильника на солнечных батареях. Его схема упрощена до минимума. По сути, это микросхема, которая регулирует включение и отключение самого светильника ночью. При этом блок управления защищает аккумуляторную батарею от полной разрядки или, наоборот, от перезарядки. В обоих случаях срок эксплуатации аккумулятора увеличивается, плюс поддерживается необходимое напряжение, которого хватает для питания светодиодов. Кстати, в светильниках на солнечных батареях устанавливают мощные светодиоды. В некоторых моделях встречаются LED-блоки из нескольких светодиодов, но это редкость, которая неоправданна.

Теперь, что касается аккумуляторных батарей. В уличных светильниках подобного типа используются в основном никелевые аккумуляторы (или Ni-Cd, или Ni-MH). Их напряжение варьируется в диапазоне от 1,2 вольт до 3,6 вольт. Они стандартного типоразмера. Такие используются в разных бытовых приборах, к примеру, в радиотелефонах, пультах управления и прочее. Если появляется необходимость, то батареи можно подзаряжать от обычной электрической сети напряжением 220 вольт. Конечно, для этого будет необходимо обычное зарядное устройство бытового типа.

Внимание! Специалисты и производители рекомендуют производить замену аккумуляторов в светильниках на солнечных батареях не реже один раз в год. Те, кто приобрел простые уличные светильники на солнечных батареях (где в схеме отсутствует включатель), должны знать, что в конструкцию прибора между аккумулятором и контактной пластиной вставлен диэлектрик в виде вкладыша

Так вот этот самый вкладыш после монтажа осветительного прибора на садовом участке необходимо удалить. Если этого не сделать, схема подачи электроэнергии на светодиод будет блокирована, значит, садовый светильник не будет освещать

Те, кто приобрел простые уличные светильники на солнечных батареях (где в схеме отсутствует включатель), должны знать, что в конструкцию прибора между аккумулятором и контактной пластиной вставлен диэлектрик в виде вкладыша. Так вот этот самый вкладыш после монтажа осветительного прибора на садовом участке необходимо удалить. Если этого не сделать, схема подачи электроэнергии на светодиод будет блокирована, значит, садовый светильник не будет освещать.

Еще совсем недавно садовые светильники на солнечных батареях могли работать только от солнечного света

Поэтому их устанавливали на открытом месте, здесь важно, чтобы тень не вставала между прибором и солнцем. Дневного времени хватало, чтобы аккумулятор зарядился, после чего он мог спокойно подавать электрический ток на светодиод в течение 8-10 часов

Неплохой показатель.

Осенью эта величина падала за счет сокращения дневного времени. Зимой дачники старались светильники этого типа убирать, толку от них было мало. Сегодня производители светильников на солнечных батареях предлагают модели, которые могут заряжаться даже зимой в пасмурную погоду. Правда, электроэнергии хватает на несколько часов (4-5). К таким аккумуляторам относятся батареи типа Ni-Cd. Они заражаются даже при температуре -10С, а храниться могут и на улице при температуре -20С. Батареи типа Ni-MH при низких температурах ни заряжаться, ни храниться не могут.

Совет! Оба вида аккумуляторов на зиму лучше снимать и подзаряжать от сети в 220 вольт. После чего лучше хранить их в холодильнике

Обратите внимание – не в морозильнике

Основные характеристики

Качество подобного устройства определяется применяемым кремнием. В недорогих светильниках используют его поликристаллическую или аморфную разновидности. Монокристаллический кремний может работать в любой сезон, он стоек к агрессивному воздействию. Если нет возможности приобрести монокристаллический элемент, лучше использовать мультикристаллические солнечные батареи.

Для придания долговечности изделиям их покрывают специальной пленкой.

Производители стали изобретать маркетинговые ходы для скрытия некоторых изъянов своей продукции. В частности, поликристаллические устройства стали называть уличными светодиодными фонарями, но срок их нормальной службы составит только один сезон.

Длительным сроком эксплуатации могут похвастаться брендированные устройства. Здесь достаточно мощный фотоэлемент, солнечный свет в него попадает в глубокие слои, что обеспечивает стабильную работу светильников в течение продолжительного времени. У китайских светильников толщина фотоэлемента сравнима с фольгой, поэтому срок службы его гораздо меньше.

На освещение оказывает влияние и структура стекла. При преобладании дней с пасмурной погодой лучше использовать текстурированное стекло, поскольку оно накапливает излучение, в то время как гладкая поверхность способствует его частичному отражению. Наиболее дорогое и долговечное покрытие — закаленное стекло.

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

Принципиальная схема

Как она работает:

  • В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
  • Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
  • Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
  • При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
  • Диод D1 препятствует разряду аккумулятора через солнечную панель.
  • С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

Литература

  1. Energy Harvesting Ambient Light and Environment Sensor Node for Sub-1GHz Networks Reference Design. https://www.ti.com/tool/TIDA-00488.
  2. Быстрый старт разработки беспроводного канала 868 МГц на CC1310. Александр Калачев. Новости Электроники №3/2016.
  3. https://www.hexedit.com/.

* – Отслеживание точки максимальной мощности или ОТММ (Maximum power point tracking, MPPT) — способ, использующийся для получения максимально возможной мощности на выходе фотомодулей и ветроустановок. Для ОТММ используются цифровые устройства, анализирующие вольт-амперную характеристику для определения оптимального режима работы фотомодуля.

Особенности солнечного светильника

  • Отсутствие кабеля;
  • Независимость от центральных энергосетей;
  • Отсутствие счетов за электроэнергию;
  • Автоматическое включение с наступлением сумерек;
  • Простота монтажа;
  • Экологичность;
  • Безопасность;
  • Украшение участка.

Теперь не нужно прокладывать кабель и рыть для него траншею, чтобы подключить освещение: вам достаточно установить фонарик, зафиксировав его в почве. Вы легко можете поменять месторасположение садового солнечного светильника по усмотрению, просто выкопав его из грунта или сняв с крепления.

Отпадает необходимость приобретения оборудования для включения/выключения светильника, ведь батарейка начинает свою работу автоматически с наступлением темноты. Благодаря генерированию слабых токов, фонарики абсолютно безопасны для любопытных маленьких детей. А отсутствие счетов за электричество и бесплатное освещение дачного участка — мечта любого хозяина. Теперь она полностью осуществима.

Каждая продукция имеет свои недостатки. Относительно соляных светильников это выглядит так:

  • Быстро ломаются при низких температурах;
  • Заряжаются не менее пяти часов;
  • Должны быть размещены на участках, доступных солнечным лучам;
  • Не работают в регионах с постоянной пасмурной погодой;
  • Не дают яркого освещения.

К недостаткам садовых фонарей на солнечных батарейках можно причислить и некачественные светодиоды.

Как сделать ремонт солнечной батареи своими руками

Были приобретены дешёвые садовые фонари на солнечных элементах, куплено сразу двадцать штук, товар дешевый и рабочий. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующее лето история повторилась и уже все фонари к концу лета перестали работать. ОБИДНО!

Разбор светильников выявил причину поломок. В виду негерметичночности крепления солнечного элемента, вода безпрепятственно проникала в корпус фонаря, а наличие постоянного напряжения вызывало электрокоррозию и, к сожалению, быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина, на платах все дорожки исчезли, окислились и превратились в порошок, Схема фактически уничтожена, а у светодиодов ножки съедены коррозией до пластмассовлго корпуса, даже подпаять провода не к чему.

При разборке ни одна солнечная батарея не была рабочей, коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. Аккуратно разбирам фонарь, чтобы не оторвать металлический электрод к которому припаиваются проводники отвода электричесва от солнечного элемента. Но на некоторых солнечных элементах и этот электрод был разрушен коррозией и попытки подпаяться к металлизаци не имели успеха. И как же можно припаять провод к стеклу?

Солнечный фонарь

Съеденная коррозией металлизация

Съеденный коррозией электрод

Итак начнем процесс восстановления солнечного элемента, самой ценной части фонаря.

Шаг 1. Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.

Шаг 2. Отпаиваем провода от электродов,если таковы ещё остались.

Шаг 3. Зачищаем от краски, лака, если есть плёнка то убираем её тоже. Ширина зачистки несколько миллиметров и в том месте где были провода припаяны.

Шаг 4. Обезжириваем поверхность и применяем клей по инструкции. Клеем восстанавливаем съеденный коррозией электрод, нанося на зачищенное место клей. Даём клею высохнуть.

Токопроводящий клей

Отпаиваем проводники

Зачищаем повреждения

Наносим проводящий клей

Шаг 5. Прислоняем провод к месту  нанесения клея и капаем припой, ну буквально чуть-чуть не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем. В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводник


Закрепляем проводник термоклеем

Отремонтированный солнечный элемент

Итоги ремонта:

Динамический многоцветный светильник

Независимо от того, какого цвета светодиоды выбраны для садового светильника, этот цвет будет статичным, неизменным во времени. Гораздо более интересного эффекта можно достичь, воспользовавшись трёхцветным светодиодом со встроенным генератором. Такие светодиоды используются в более дорогих светильниках НЛО и прудовых фонарях шарообразной формы. По сравнению с обычными садовыми светильниками стоимость динамических фонарей в 15-20 раз выше!

Трёхцветные светодиоды со встроенным генератором содержат на одном из электродов микросхему, которая управляет работой RGB- матрицы, смонтированной на другом электроде (фото 8). У светодиода два вывода — катод и анод. Анодный вывод, как правило, длиннее. К источнику питания трёхцветный динамический светодиод подключается через токоограничительный резистор. Рабочий ток у такого светодиода составляет 20 мА. Динамические светодиоды недопустимо подключать к источнику питания без токоограничительного резистора или подавать на них напряжение обратной полярности. Максимальное обратное напряжение более 0,5-0,75 В разрушает динамические светодиоды.

Трёхцветные динамические светодиоды бывают с быстрым изменение цвета (fast fading) и с плавным затуханием (slow fading). Последние наиболее интересны для использования в садовых светильниках. Цвет их свечения как бы перетекает от красного к жёлтому, затем к зелёному, синему, белому, оранжевому и обратно.

В зависимости от количества приобретаемых светодиодов и места приобретения стоимость светодиодов заметно варьируется. Так, партия светодиодов из 100 штук, приобретённых на радиорынке, обошлась автору в 10 руб. за штуку, а через розничную сеть эти же светодиоды реализуют по 55 руб.

Подключить трёхцветный светодиод со встроенным генератором к садовому светильнику вместо установленного белого светодиода невозможно: он просто не будет . работать. И причина проста — преобразователь, установленный в : садовом фонаре, вырабатывает импульсное напряжение прямоугольной формы с частотой 200-250 кГц (фото 9). Каждый новый импульс перезапускает генератор, встроенный в трёхцветный динамический светодиод, а для нормальной работы генератора импульсное напряжение следует преобразовывать в постоянное.

Заключение

Создать светодиодный фонарик для садового участка можно своими руками из подручных средств. Следует заранее подготовить все составные части будущей схемы и материалы, которые позволят сделать полноценный осветительный прибор на основе солнечного света.

Работу себе получится облегчить, если приобрести готовую плату, но в бюджетном варианте ее можно создать самостоятельно

Важно соблюдать технику безопасности при проведении работ по сверлению и пайке. Для исключения травм стоит пользоваться защитными перчатками и очками

Светодиодный фонарик собирается по электронной схеме, а затем монтируется в стеклянную оболочку, которая рассевает и усиливает свечение. Затраты на светодиодный фонарик могут быть минимальными, если использовать дешевые материалы. Дорогой светодиод прослужит долго, независимо от условий эксплуатации.
