Смотровой колодец для канализации или дренажа — вопросы по устройству и монтажу

Особенности установки смотровых дренажных колодцев

Колодец дренажный смотровой 315х1000 мм используется как для обслуживания трубопровода, отводящего воду на территории вокруг дома, так и для водоотведения с участка. Эта конструкция необходима для контроля за состоянием дренажной системы. Ведь, как и любое оборудование, она требует регулярного проведения профилактических работ, которые включают как минимум промывку труб.

Смотровые дренажные колодцы должны устанавливаться там, где идут трубы для отведения излишней влаги. Они бывают 3 видов:

• линейные;
• поворотные;
• узловые, при наличии 1 или 2 узлов присоединения.

Если они расположены по прямой линии, значит расстояние, где должны размещаться смотровые колодцы для дренажа, не должно превышать 50 м. Однако это правило действует только для труб, диаметр которых составляет от 200 до 450 мм. Если он меньше, рекомендуется формировать смотровые устройства чаще — каждые 35 м, а если больше — реже. Ведь от их диаметра во многом зависит скорость засорения, а также легкость и удобство проведения профилактических работ.

Если характеристика участка включает высокий уровень грунтовых вод, повышенную влажность почвы, а также скапливание на территории осадков и плохое их впитывание в грунт, нужно обязательно обустроить дренажные системы. Особенно вокруг дома, чтобы не допустить негативного воздействия воды на фундамент здания и затопления подвала.

В этом случае необходимо устанавливать смотровое сооружение с учетом поворотов трубопровода. На каждые два изгиба обязательно должен быть колодец. Ведь слабое место в любой дренажной системе — это повороты, так как именно там больше всего скапливается ила, земли и других мелких частиц.

Если система оснащена хорошими фильтрами, она обеспечит длительное ее функционирование без перебоев, однако со временем сторонние частички все равно начнут проникать в трубопровод.

В некоторых случаях смотровой дренажный колодец может осуществлять роль поворотного. Для этого нужно дополнительно вмонтировать несколько труб.

Важную роль играет люк. Он должен быть прочным и надежным, ведь, в первую очередь, это безопасность людей.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

• бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
• септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
• станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

• прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
• стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
• простота и удобство выполнения монтажных работ;
• гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

• прочность и долговечность;
• стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
• простота монтажа;
• доступная стоимость.

Из недостатков следует отметить:

• при повышении температуры выше 70˚С – плавится;
• при понижении температуры ниже 0˚С – становится хрупким;
• при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

Материал	Размеры, мм (диаметр×толщина стенки×длина)	Тип канализации	Стоимость, рублей
ПВХ	160×3,6×500	Наружная	359
160×4,0×3000	1 000
110×3,2×3000	550
ПП	160×3,6×500	290
160/139×6000	2 300
ПВХ	32×1,8×3000	Внутренняя	77
50×1,8×3000	125
110×2,2×3000	385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Что такое смотровой колодец

Смотровой или инспекционный колодец – это устройство для канализации, которое позволяет быстро получить доступ к различным частям водопроводной системы. В зависимости от рода использования и места установки, инспекционный отвод может быть различных форм и диаметров. Главным отличием его конструкции от прочих накопителей и септиков в увеличенном диаметре. Его размер позволяет без труда проникнуть внутрь взрослому человеку.

Инспекционный колодец в разобранном виде

Существуют такие виды смотровых колодцев:

1. Линейный. Его установка производится исключительно на ровных горизонтальных участках водопровода. Он устанавливается в нескольких местах, к примеру, узлах или стыках труб;
2. Поворотный. В местах поворота коммуникаций обязательно организовывается инспекционное отверстие, т. к. именно эти участки наиболее подвержены деформации. Его конструкция представляет собой искривленный корпус, который может быть повернут на определенное количество градусов по отношению к трубам;
3. Узловой используется в участках, где соединяются несколько труб. Это самый большой смотровой канализационный отвод. Он может быть оснащен 2, 3 и более отводами для воды;
4. Перепадный представляет собой довольно сложную конфигурацию, где учитывается переход от высокого уровня трубы в низкому.

Дренажный и канализационный смотровой колодец может быть изготовлен из различных материалов: пластик, полимер, чугун, сталь, железобетон. К примеру, для ливневой ненапорной канализации принято использовать пластиковые модели из ПВХ, зачастую представляющие собой труб увеличенного диаметра. Для защиты от деформаций их помещают в металлические сетчатые кожухи.

Пластиковая кабельная труба для колодца

Железобетонный смотровой колодец – это самый распространенный вариант для частного дома. Бетонные модели известны своей доступностью и надежностью – их можно сделать своими руками, к тому же, бетон не деформируется от давления земли. Но срок службы такого отвода – менее 20 лет. Под постоянным воздействием стоков материал разрушается. Аналогично бетону, материалом для инспекционного котлована может служить кирпич. Эту модель можно использовать для заземления дома.

Бетонные кольца для колодца

Чугунные модели применяются для организации слежения за состоянием канализационных отводов многоэтажных домов. Его монтаж практически невозможно осуществить самостоятельно, к тому же, со временем чугун может покрыться различными наростами. Но вместе с этим, этот тип колодцев является одним из самых долговечных и надежных.

Где лучше всего расположить дренажный колодец на участке

Прежде всего отметим:

Не стоит экспериментировать с составлением схемы дренажных магистралей, расчетными характеристиками и определением места положения колодцев. Эту работу лучше доверить специалисту, в противном случае эффективность работы дренажа может существенно снизиться, а в некоторых случаях и вовсе усугубить ситуацию.

Расположение на участке и его место в дренажной системе зависит от типа колодца:

• водоприемные колодцы должны располагаться на самом низком участке территории;
• ревизионные – в местах соединения дрен и на прямолинейных отрезках дренажной магистрали;
• поворотные колодцы устанавливают в случае изменения направления или угла наклона дренажного трубопровода.

Место и глубина установки поглотительных дренажных колодцев должно полностью исключать возможность попадания стоков в места забора питьевой воды. Другими словами, заглублять поглотительные колодцы следует ниже точек забора питьевой воды.

В таблице приводится соотношение между диаметром дренажных труб и расстоянием между ревизионными колодцами на прямолинейных участках дренажной магистрали.

Диаметр дренов, мм	Расстояние между ревизионными колодцами, м
150	35
200-450	50
500-600	75
700-900	100
1000-1400	150
1500-2000	200
более 2000	250-300

Особенности монтажа смотрового колодца из пластика

Монтаж готовых пластиковых емкостей не требует особых хлопот, но, как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно.

Для установки понадобится:

• пластиковое дно;
• гофрированная труба;
• резиновые уплотнители.

Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.

Чтобы установить смотровые колодцы для дренажа необходимо выполнить следующие операции:

1. Подготовка емкости. Отмеряем необходимую длину приготовленной трубы из гофры. Обрезаем ее и выполняем в стенках отверстия для перфорированных труб. Устанавливаем уплотнительные манжеты.
2. Обустройство дна. Копаем канаву нужной глубины, сооружаем в ней щебеночно-песчаное дно. Подсыпку заливаем раствором цемента. После того, как оно высохнет, настилаем геотекстиль.
3. Монтаж конструкции. Укладываем днище. На него устанавливаем трубу, аккуратно соединяем элементы и тщательно промазываем места стыков битумной мастикой. Подводим к колодцу дренажные трубы и вставляем их в подготовленные отверстия в стенках колодца. Стыки так же герметизируем битумной мастикой.
4. Засыпка колодца. Свободное пространство около шахты засыпается щебнем. Материал для работы лучше подбирать мелкой фракции, без острых осколков, которые могут повредить трубу.
5. Установка крышки.

В интернете мы нашли более подробную инструкцию по монтажу.

В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:

• гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
• выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
• на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
• теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
• обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
• образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
• на последнем этапе работ монтируется крыша.

Дополнительные советы по монтажу дренажа от наших специалистов

По мнению пользователя — эта схема классического лучевого дренажа. Для примерного расчёта такого вида дренажа следует учесть, что глубина заложения дрены зависит от типа подземного сооружения, от которого отводится вода + Кф грунта (Кф — коэффициент фильтрации, он характеризует водопроницаемость грунта) + типа и уровня подземных вод и водоупора.

Далее прибавляем к самой нижней отметке трубы, входящей в центральный накопительный дренажный колодец, заглубление днища для регулирующей ёмкости насоса. Отсюда можно вычислить, сколько всего потребуется колец.

Длина каждого луча дрены — до 40 метров. В конце каждого луча зарываем герметичную камеру для промывки, из бетонного кольца и т.п. Уклоны — перепад отметок выдерживаем в пределах 0.005 (40 метров х 0.005 = 0.2 м по дну).

Дрены заключаем в двух- или трёхслойную обсыпку — т.н. обратный фильтр. Такая обсыпка, в зависимости от состава грунта, может быть выполнена из гранитного щебня (расчётной фракции) и крупнозернистого песка по принципу: выдерживаем последовательный переход фракций от трубы (самая крупная) к фракции (более мелкой) осушаемого грунта.

При устройстве дренажа следует помнить, что традиционный геотекстиль (ГТ), в который заворачивается труба со щебнем и который надет на трубу, не является элементом обратного фильтра.

Это вынужденная мера, необходимая для разделения слоёв. Т.е. ГТ нужен, чтобы предотвратить смешение слоёв, что позволяет нам упростить подбор компонентов обратного фильтра из-за скудности выбора фракций (щебень-песок), представленных на строительном рынке.

В правильно сделанном обратном фильтре подобный материал не нужен. Более того, применение дренажной трубы, обмотанной геотекстилем, оправдано на чистых водонасыщенных гравелистых и крупнозернистых песках и трещиноватых скальных обводнённых грунтах без содержания глинистых частиц. На глинистых, суглинистых грунтах ГТ на трубе может со временем заилиться (кольматироваться), что выведет дренаж из строя и приведёт к необходимости его переделки.

Также для устройства дренажного колодца часто применяются пластиковые трубы большого диаметра с патрубками для подключения дрен.

Дренажный колодец из трубы имеет ряд достоинств, среди которых можно выделить небольшой вес, долгий срок службы, большое количество соединительных элементов, скорость и простоту монтажа. Главный недостаток – высокая цена. Поэтому каждый сам решает для себя, что выбрать.

Ещё один «секрет»: крышки (дно и верх) пользователь поменял местами, т.к. внутренняя поверхность крышки, предназначенной для верха — ровная, а дно имеет рёбра жёсткости. Если конструкцию придётся чистить, то собрать песок с такой поверхности будет сложнее. Да и дизайн «люка» привлекательный.

Как сделать колодец

Перед началом работ по установке дренажной системы необходимо подготовить проект. Это чертеж, в котором учитываются все особенности осушительной конструкции: уклон труб, их количество, материал, диаметр, вид колодца. На садовом участке можно использовать следующие материалы для устройства дренажного колодца:

1. Пластик (ПВХ, ПЭ);
2. Чугун;
3. Железобетон или ЖБИ.

Естественно, легче всего работать с пластиком: он легкий, доступный и простой в установке. Многие хозяева делают такие колодцы из бочки или даже шланга большого диаметра

Также нужно обратить внимание на герметичность таких колодцев. Благодаря плотности пластиковых материалов, Вы можете не беспокоиться о прорыве

ПВХ не подвержен коррозии или накоплению минеральных осадков. Срок эксплуатации такого колодца более 50 лет. Для септика часто применяют специальные гофрированные трубы большого диаметра, которые используются для создания тепловой сети в коттеджах или многоэтажных домах. Главным недостатком пластика является его цена, которая часто значительно выше, чем у бетонных или металлических аналогов.

Пластиковый дренажный колодец

Чугун все чаще применяется для больших хозяйств, его сложно установить своими руками из-за высокого веса, зато металлу нет равных в прочности и жесткости. Многие мастера переходят на пластиковые трубы для дренажной системы, поэтому сложно будет обеспечить полную герметичность подключения системы, также не стоит забывать про вероятность засорения колодца минералами. Для установки чугуна Вам понадобятся специальные подъемные механизмы.

Относительно часто используется железобетон. В домашних условиях в основном делают колодца из бетонных колец, это значительно ускоряет работу (сравнительно с готовыми бетонными формами). Бетон прочный и долговечный, но может начать разрушаться из-за большого напора воды или от времени. Средний срок службы бетонного колодца – 30 лет.

Фото: колодец из бетонных колец

Пошаговая инструкция, как сделать дренажный колодец из пластиковой трубы:

Вам необходимо вычислить размеры септика. Для этого нужно определить уровень грунтовых вод и уклон труб. В самой низкой точке дренажной системы устанавливается дренажный колодец;
В зависимости от того, какой тип колодца нужен, Вы закрываете дно плиткой или пленкой либо оставляете его открытым

Очень важно место стыков снаружи у закрытого септика обработать мастикой или клеем для герметичности соединения;
Далее, копается яма для дренажного колодца, его устройство осуществляется на пару уровней ниже, нежели подводящая труба дренажа. Иными словами, от патрубка осушительной системы, который будет установлен в колодец, нужно отмерить 20-30 см;
Когда труба или прочий выбранный резервуар, установлен на дно ямы, Вы должны повторно смазать все швы мастикой для гарантии прочности

Оставьте конструкцию на несколько часов, чтобы герметик засох и упрочнился;
Очень важный момент – это установка насоса. Как понятно из описания видов колодцев, для водоприемного это устройство не нужно, ведь отсос нельзя устанавливать в землю. Но смотровые и поглотительные септики обязательно монтируются с насосом. Его подключают при помощи дополнительного шланга, не забудьте проверить заземление у прибора;
Теперь осталось только засыпать колодец. Нельзя использовать песок или грунт – они осядут при водном воздействии. Мы рекомендуем засыпку проездить мелким щебнем. Он не имеет больших острых углов, которые могут повредить поверхность септика;
После этого надеваете люк и закрываете его. Желательно продумать систему защиты колодца, чтобы к нему не имели доступа посторонние. Можно на люк установить специальный замочек.

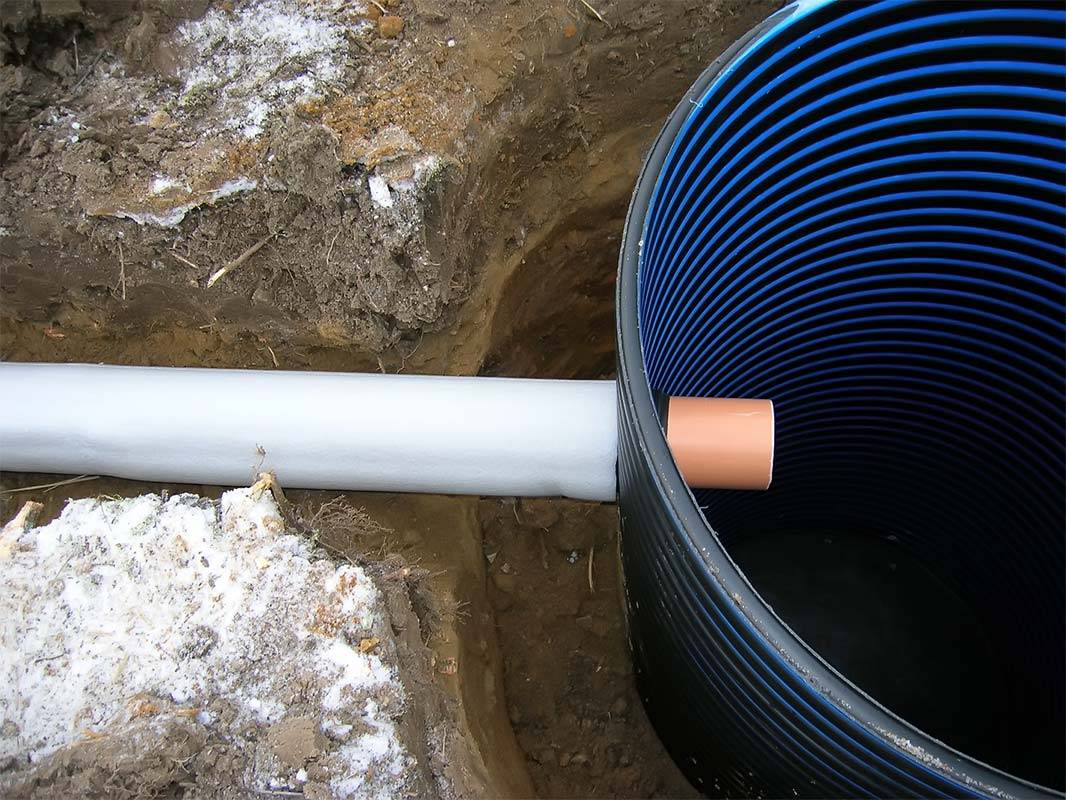

Фото: установка дренажного колодца

В отдельных ситуациях устройство дренажного колодца производится в подвале или погребе. Это часто нужно для откачки воды из жилого здания. В таком случае устанавливается смотровой колодец, на дно которого ставится насос. Этот прибор откачивает воду из дома в уличную дренажную систему или в цистерны для дальнейшего вывоза с территории участка.

Назначение подземных смотровых камер

Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети. Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже. Точно определить место утечки помогают также смотровые камеры.

Галерея изображений
Фото из

Смотровые канализационные колодцы в странах СНГ унифицированы. К малым относятся пункты на трубопроводах диаметром до 60 см

Для сетей диаметром свыше 60 см сооружают большие смотровые колодцы. Все виды устанавливают так, чтобы прочистить можно было в обе стороны

По форме в плане смотровые колодцы, сооружаемые для всех видов систем, подразделяются на круглые и квадратные

В устройстве смотровых колодцев используют бетонные кольца и конструкции, кирпич, пластиковые, стеклопластиковые и полимерпесчаные изделия

Малый смотровой колодец

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды. За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании (+)

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры. Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Для периодической откачки отложений ила и песка применяют мощный и производительный насос. Если насосом откачивают пруд, добывают песок или углубляют дно порта – наверняка он подходит и для избавления от отложений дренажного колодца.

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкость Источник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

• Насос по типу грязевого откачивает воду из дренажного колодца.
• Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
• Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
• Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистый Источник megapolis-tula.ru В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Принцип устройство дренажа

Для устройства дренажа выбирается высшая точка земельного участка. От этой точки роется траншея, уклон которой составляет 3 см на два метра. В нее укладываются трубы дренажа. В углах устанавливают поворотные колодцы, а в узловых точках – смотровые. В конце всех трубопроводов монтируется накопительный или фильтрующий колодец. Отвод воды из емкости производится принудительно или естественно.

Для устройства дренажа рекомендовано использовать полиэтиленовые и поливинилхлоридные гофрированные трубы с перфорацией. Они монтируются очень легко и просто. Для этого используются трубы диаметром до 20 см. Здесь все зависит от того, какие размеры имеют отводные отверстия.

Чтобы соорудить эффективную дренажную систему, необходимо выполнить ряд определенных работ. На дне траншеи устраивается песчаная подушка толщиной 5 см. Перед укладкой труб ее нужно тщательно утрамбовать. Также стоит использовать геотекстиль. Он настилается на дно и стенки траншеи. С его помощью можно предотвратить заливание системы.

Поверх геотекстиля насыпается слой щебня, толщиной 10 см. На эту подушку укладывается труба. Далее она засыпается щебнем и обворачивается геотекстилем. После этого траншея засыпается землей, которая была выбрана во время рытья траншеи.

Последовательность монтажа

Как происходит установка дренажного колодца:

• Заливка бетонного дна колодца, если необходима его герметичность.
• Монтаж составного или цельного колодца.
• Прокладка и врезка входных и выходных труб.
• Обустройство таких деталей как лесенка, крышка, люк, насос.
• С помощью уровня проверяют вертикаль колодца и горизонтальные уклоны труб.

Какие рабочим понадобятся инструменты и материалы

Основная ответственная и трудоёмкая работа при монтаже дренажного колодца – это проделывание врезки и её последующая герметизация. Кроме того, требуется рыть ямы и траншеи, подгонять трубы по длине, выводить их уклон под самотёк, регулировать глубину и высоту колодца.

Исходя из этого, для работы необходима болгарка (УШМ). Если материал колодца – бетон или композит, используются асбестовые, керамические трубы, тогда к болгарке нужны алмазные диски по бетону и кувалда. Если колодец и трубы пластиковые – достаточно дисков по металлу и молотка. Кроме этого обязательно нужен уровень, который может быть дополнен отвесом, нивелиром, а также рулетка, шнур, лопаты, мастерок, ведро. Для рытья узких траншей удобно приспособление из куска жести, скрученной по форме усечённого конуса и прибитой к палке.

Траншеи для труб и яму для колодца можно вырыть и ручным способом, но вряд ли это обойдется дешевле вызова экскаватора Источник deilo.ru

Для герметизации врезок и выравнивания дна, с приданием ему формы лотков для труб, используют цементный раствор, или, если имеют дело с пластмассой, применяют клей, пластырь или ленту, герметик.

Какому материалу отдать предпочтение

Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.

Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.

При изготовлении дренажного колодца своими руками необходимо учитывать морозостойкость и влагостойкость материалов

Подавляющее большинство дренажных колодцев изготовлено из армированных бетонных колец.

Применение бетона имеет свои плюсы:

• отличное сопротивление выталкивающей силе воды;
• способность держать большие нагрузки;
• возможность изготовления вручную на месте сооружения;
• невысокая цена.

Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.

Вместе с тем большая масса бетона имеет свои минусы:

• необходимость применения грузоподъемной техники;
• сложность выполнения отверстия для ввода и вывода дренажных труб;
• необходимость обустройства подъездных путей на период проведения монтажных работ;
• невозможность добиться полноценной водонепроницаемости.

Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400 мм.

Сооружение пластикового смотрового колодца напоминает конструктор, фасонные и функциональные части хорошо подходят друг к другу. Для достижения необходимых размеров пластик легко распиливается

Современное градостроение все чаще использует полимерные дренажные колодца.

Для этого есть ряд причин:

• простота монтажа;
• широкий выбор фасонных частей;
• высокая скорость сооружения;
• герметичность;
• малый вес.

Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек.

Однако и у таких колодцев есть минусы:

• высокая цена;
• недостаточная устойчивость;
• изготовление по индивидуальным проектным данным стоит очень дорого.

При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части. Галерея изображений

Галерея изображений

Фото из

Установка днища пластикового колодца

Раскрой пластиковой трубы на элементы

Уплотнитель для соединения с днищем

Отсыпка грунта в траншею или котлован

Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.

Кирпич удобно применять для получения необходимых размеров так как необходимые бетонные изделия не всегда есть в наличии

Колодец из пластика или из бетона: какой вариант лучше?

Мастера утверждают, что смотровой колодец из пластика можно обустроить собственноручно, его намного легче делать нежели бетонный вариант.

Самостоятельно обустроить смотровой колодец канализации или дренажа вполне возможно, особенно если установить готовую пластиковую емкость. Такая конструкция достаточно проста в монтаже и при этом долговечна.

Железобетонные лотки отличаются долговечностью и прочностью. Минусом устройства является его большой вес и соответствующие трудности, возникающие в процессе его доставки и установки.

Пластиковые основания. Они весят достаточно мало, поэтому очень удобны в монтаже. Пластиковые шахты герметичны, надежны и долговечны. Они не склонны деформироваться при перепаде температур, легко выдерживают минусовую температуру.

Если же выбрать устройство из бетона, без помощи профессионалов обойтись не удастся, зато прочное оборудование прослужит очень долго, обеспечивая необходимое обслуживание и возможность проведения профилактических работ для трубопровода.

Сооружение колодца из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.

Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше.

Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца согласно разработанной схеме выкапывается траншея для дренажных труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.
