Основные способы монтажа труб
Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.
При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

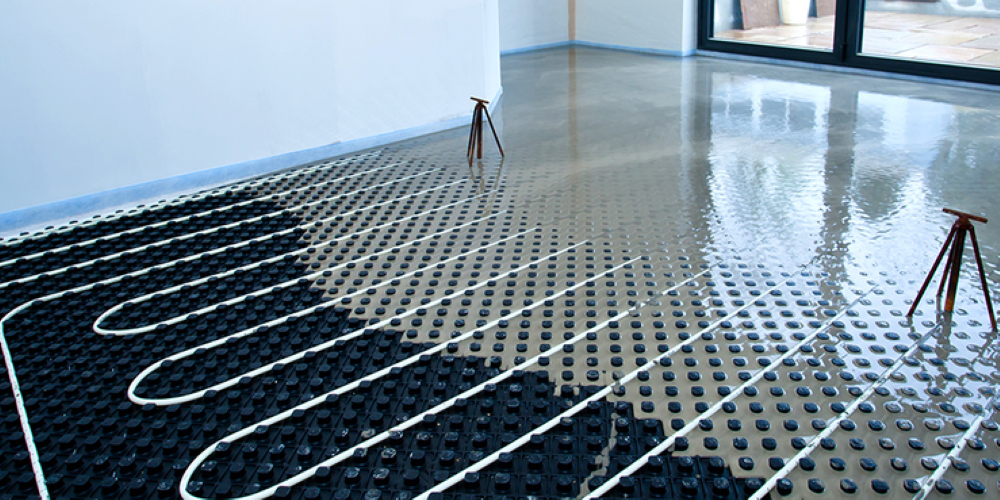

#1: Укладка на профильные теплоизоляционные плиты
Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.
Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.
В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.
#2: Устройство по модульным и реечным панелям
В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.
Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.
Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).
Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.
Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.
Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.
Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

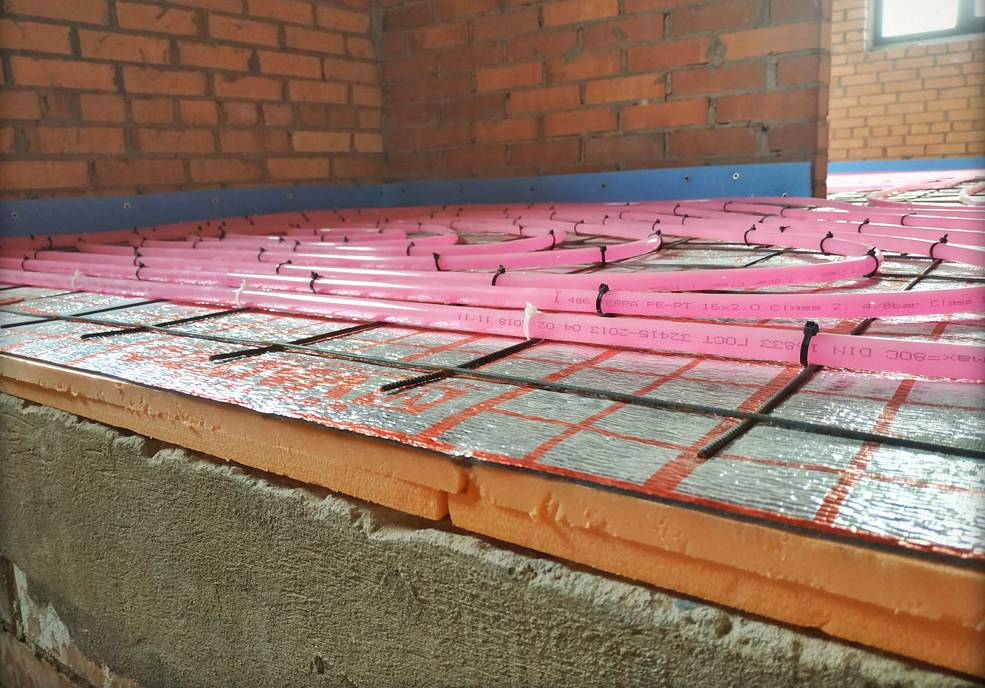

#3: Монтаж трубопровода по стяжке
Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.
Процесс состоит из следующих этапов:
- В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
- Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
- Поверх него стелется термоизоляция.
- Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
- Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
- На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
- Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
- Далее производится установка направляющих маячков.
- Финишный этап – заливка цементной стяжки.
Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.
Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.
Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.
Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.
На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.
Монтажная схема
Этот вариант предполагает монтаж труб по спирали.
Следует знать, что схема выкладки теплого водяного пола в помещениях большого метража – спираль, является самым эффективным и популярным вариантом.
В этом случае, трубы прокладываются от краев комнаты к центру.
При этом, необходимо, не забывать оставлять место для того, чтобы вернуть трубы к внешнему периметру от середины помещения.
Основным достоинством такого шаблона является умелое рассредоточение температуры на площади пола в комнате.
В процессе функционирования системы — это принесет дополнительный комфорт и, максимум, удобства.
Структурное расположение труб – спираль, является надежным и эффективным вариантом решения вопроса теплых полов. Кстати, это наименее трудоемкий монтажный прием. С ним справится 1 человек.
Эта установка считается универсальной. Таким манером выкладывают не только полы, но и наружные стены, зоны окон и витражи.
Данная схема выкладки дает возможность соорудить систему обогрева различной конфигурации и размеров.
У нее есть еще одно неоспоримое преимущество – между трубками, допустимо выполнение шага любого размера.
Благодаря схеме — спираль, можно смастерить устройство повышенной мощности.
Схема моделирования теплого водяного пола – змейка.
В этом случае монтаж производится в форме петель.
Установка теплых полов по этой структуре считается очень сложной, и без опытных рук мастера, вы вряд ли сможете обойтись.
Данная схема может быть выполнена в трех вариациях:
- змейка,
- двойная,
- угловая змейка.
В целом, цепь – зигзаг, это вариант монтажа при котором укладывают по периферии стен трубки, имеющие закругление на конце.
Затем их последовательно располагают в обратную сторону, таким образом, охватывается вся площадь пола.
При такой схеме может возникнуть одна сложность, которая заключается в оформлении области поворотов (очень сложно согнуть трубу с маленьким шагом).
Данный макет применяется, в основном, в помещениях, разделенных на функциональные зоны.
Двойная змейка.
В этом случае подающая и возвратная труба располагаются по всему помещению рядом друг с другом.
Данный метод используется в небольших комнатах. Это обустройство считается не легким в исполнении, но его структура дает возможность свести к максимуму перепады температур в комнате.
Угловая змейка – модель, используемая в помещениях с угловым расположением, в которых наружу выходят две стены.
Недостатки этой установки – необходимо делать крутой изгиб труб, а это при маленьком шаге может привести к их повреждению.
Комбинированная цепь.
Эта вариация схемы теплого пола подразумевает выкладку в одном помещении одновременно двух цепей – спирали и улитки.
Комбинированная модель применятся для комнат, которые имеют:
- выступы,
- углубления,
- нестандартную форму,
- две наружные стены.
Некоторые отдают предпочтение комбинации из двух видов теплого пола – водяного и электрического.
Такой шаблон пользуется популярностью в тех квартирах, в которых хозяева главенствующую роль отводят именно водяной модели подогрева.
В домах с центральным отоплением очень сложно, самостоятельно установить температурный режим, при котором вам будет комфортно.
В этом случае люди принимают решение установить комбинированную систему обогрева полов.
В данной ситуации его электрическая составляющая поможет организовать подходящий микроклимат в доме.
Эта система не сложная, ее можно легко выложить. Но, так как здесь приходится иметь дело с электричеством, то лучше доверить монтаж специалисту.
Схему подключения тёплого пола от центрального отопления вы узнаете, посмотрев видеоролик.
Монтаж теплого пола
Если у человек есть соответствующий опыт, инструменты и он готов сделать теплый пол своими руками, то перед этим следует заранее просмотреть все этапы работ и еще раз проверить, все ли для этого есть.
Основание
Для теплого пола подходит грунт или бетонное основание. В случае с грунтом землю дополнительно утрамбовывают, затем формируют песчаную подушку высотой до 20 см и заливают стяжку из бетона.
Основание делают ровным, следят за тем, чтобы на нем не было трещин и перепадов, которые превышают 1 см в высоту. После застывания поверхности ее очищают, чтобы подготовить к следующему этапу.
Изоляция
На готовое основание пленку выстилают с небольшим нахлестом (хотя бы 5–10 см). Края фиксируют скотчем, чтобы полотно стало герметичным. При укладке гидроизоляции также заходят на стены, но не больше, чем высота формируемого пирога.
Утепление
После этого переходят к теплоизоляционному материалу. Его толщина зависит от постройки и региона проживания. Для хорошего утепления берут 10–15 см материала. Если теплый пол формируется не на первом этаже, то достаточно 5 см.
Блоки прижимают плотно друг к другу, начинают выкладывать от стены, которая находится напротив входа. Их плотно прижимают друг к другу и следят за тем, чтобы между блоками не появлялись щели. Если пенополистирол выкладывают в 2 слоя, то смотрят за тем, чтобы верхние и нижние стыки совпадали. Поверх этого материал фиксируют дюбелями.
Трубы
Перед тем как установить трубы для теплого пола, создают коллекторный шкаф. В нем уже будет размещаться конструкция. Также по периметру фиксируют демпферную ленту, а потом уже переходят к укладке материала с теплоносителем:
- Из бухты отматывают 10 м трубы и надевают фитинг на конец.
- Его присоединяют к коллектору.
- Трубы укладывают по заранее намеченной схеме и затем возвращаются к коллектору.
- Их обрезают по нужной длине и подсоединяют к обратке.
- На стене (если там не финишное покрытие) указывают длину установленного трубопровода.
Армирование
Дополнительное укрепление нужно только при укладке по классической схеме. В этом случае сетку для стяжки пола лучше поставить над контуром.
Тестирование
Еще перед заливкой стяжки выполняется опрессовка. Испытания завершают после того, как из трубы вышел весь воздух. При обнаружении протечек их устраняют на этом этапе, а потом заново тестируют систему.
Стяжка
Сначала выставляют маяки на одинаковом расстоянии друг от друга. Затем подготавливают раствор и выполняют стяжку, ориентируясь на профили. Весь цементный слой выкладывают за один раз.
Через сутки после этого удаляют маяки и заделывают бороздки. На протяжении следующих 2 недель покрытие увлажняют и поверх него выкладывают пленку. После полного застывания в комнате с теплым полом выкладывается чистовое покрытие.
По эффективности и получаемому результату теплый пол превосходит все системы отопления, поскольку происходит правильное распределение ресурсов. Поэтому теплый пол одинаково часто используется в качестве основного или дополнительного источника тепла.
Совместное подключение двух котлов
Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:
- природном газе и дровах;
- твердом топливе и электричестве.
Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.
Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:
Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.
Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:
Обвязка методом первичных и вторичных колец
Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:
Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.
Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:
Скорость нагрева теплых полов
По своим особенностям системы отопления можно подразделить на два вида:
- Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля;
- Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.
Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.
Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.
Скорость прогрева водяных полов
Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см. Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.
Скорость нагрева электрических полов
Электрические полы прогреваются достаточно быстро в сравнении с водяными полами. Электрические теплоносители греются моментально. На это у них уходит не больше 6-8 минут. Остальное время занимает равномерный нагрев стяжек по всему периметру помещения. Время прогрева до установленных значений в среднем занимает от 12 до 24 часов в зависимости от квадратуры поверхности, для ног эффект будет заметен уже через пару часов. При отключении питания кабельный пол сможет еще долгое время сохранять выбранный терморежим. В конструкцию подключен терморегулятор, который при падении тепла на 2 — 3 градуса будет автоматически производить регулирование силы нагрева.
Скорость нагрева инфракрасных пленочных и стержневых полов
Инновационными и наиболее быстрыми в отоплении считаются стержневые и пленочные инфракрасные полы. Их особенность заключается в том, что теплоотдача происходит за счет прямого излучения. Уже в первые часы становится заметно общее увеличение температуры воздуха в помещении. Теплоотдача в воздух происходит напрямую без лишнего прогрева стяжек и основного покрытия. К тому же такие полы имеют наименьшую толщину стяжек. После первого включения элементам достаточно 10 минут, чтобы выйти на номинальный режим и начать отапливать помещение.
Поскольку температура тела человека на 6 градусов выше, первое время не ощущается значительный эффект. Однако для ног комфортные условия проявляются уже в первые часы работы системы.
Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.
Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Монтаж водяного тёплого пола
Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание
Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?
Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.
Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:
- Маячковый профиль;
- Лазерный уровень;
- Угольник строительный;
- 5-10 кг гипса;
- Грунтовка;
- Мобильная бетономешалка;
- Цемент;
- ПГС;
- Фибра полипропиленовая.
Ход работ:
Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.
Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».
Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.
Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.
После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.
Кабельные электрополы
Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.
Подготовительные работы
Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.
Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:
- от стен – минимум 50 мм;
- от других нагревательных приборов (включая печи, камины) – не менее 100 мм.
Теплоизоляция, монтаж кабеля
Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.
Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.
Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.
Системы водяного пола
В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:
- значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
- толщину бетонной стяжки над трубным разветвлением (10-15 см);
- сложности с регулировкой температуры при эксплуатации;
- в случае протечки – трудность диагностики и дорогостоящий ремонт.
При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).
Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.
Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:
- тщательное выравнивание геометрической горизонтали пола;
- укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
- монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.
Устройство водяного тёплого пола
Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.
На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.
Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Смотрите это видео на YouTube
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.
В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
