Особенности газовых теплых полов — разновидности и монтаж

Технология монтажа теплого водяного пола

Технологию монтажа теплых водяных полов отличают по принципу устройства основания отопительного контура. Основу для теплых водяных полов выбирают с учетом несущей способности межэтажного перекрытия и предполагаемого напольного покрытия. Просмотр видео монтажных схем теплых водяных полов в частном доме поможет составить четкое представление о последовательности операций и технологии выполнения работ.

Специалисты называют теплые водяные полы плавающими. Демпферную ленту шириной 12?18 см монтируют по периметру помещения и каждого контура, если комната разбита на независимые сектора. Кромочная пленка по высоте стяжки играет роль температурного шва. Амортизатор обеспечивает сохранность напольного покрытия и отопительного контура при температурном расширении, вибрации и подвижках строительных конструкций. Лента сокращает потери тепла в местах стыков отопительной плиты с наружными стенами.

Схема монтажа теплого пола для комнат первого этажа частного дома

По бетонным плитам устраивают теплые водяные полы в наливной цементной стяжке. Бетонное основание выстилают гидроизоляцией, укладывают слой утеплителя и арматурную сетку. Трубы к ячейкам каркаса крепят с помощью хомутов, специальных фиксаторов или стальной проволоки. Поверх трубного контура, для равномерного распределения эксплуатационной нагрузки напольного покрытия, при необходимости также устраивают армированную стяжку.

Облегченное основание, которое совмещает функции утеплителя и каркаса — раскладные или специальные профильные маты из экструзионного пенополистирола. В первом случае трубу на поверхности подложки фиксируют специальные хомуты с гарпунными наконечниками или монтажные рейки. На профильных матах петли контура плотно фиксируют бобышки, дополнительного крепежа не требуется. Усовершенствованный вариант профильных матов покрывают слоем гидроизоляции и оснащают системой замковых выступов.

Схема укладки водяного теплого пола в «сухих» помещениях второго этажа

Модульные системы из дерева или древесного композита укладывают на черновой пол. Деревянные системы реечного типа формируют по лагам. Поворотные и прямые пазы настильных систем из дерева предназначены для укладки тепло-распределительных пластин из оцинкованной стали или алюминия.

Трубы, которые используют для выкладки теплого водяного пола (сшитый полиэтилен, металлопластик, медь, нержавеющие гибкие гофрированные с внутренним полимерным покрытием, реже полипропилен), производят по бесшовной технологии. Контур выкладывают из цельной трубы. Стыковое соединение штатными фитингами в теле стяжки допустимо только для контуров из гофрированных труб. Поверхность труб должна обладать устойчивостью к кислородной коррозии, запасом температурной и механической прочности, иметь гладкую внутреннюю поверхность.

Монтажная схема водяного теплого пола в «мокрых» помещениях второго этажа

Бухты труб для теплого пола заранее не распускают — неосторожное обращение может привести к образованию заломов. Монтаж начинают от подающей гребенки коллектора

Постепенно разматывают бухту, выполняют намеченную раскладку, и возвращают цельную трубу к распределителю. Контур соединяют с парными патрубками гребенок коллектора.

После монтажа всех напольных отопительных контуров систему проверяют на прочность и плотность соединений. После тестирования и удачного пробного запуска заливают цементную стяжку. Финишное напольное покрытие монтируют после полного высыхания стяжки.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Газовый котёл

Поставщиком теплоносителя (горячей воды) для обогрева тёплых полов являются в основном газовые котлы. Котлы, работающие на природном газе – самые распространённые тепловые агрегаты в России.

Их различают по месту их положения. Это напольные и настенные агрегаты. Настенные аппараты привлекают к себе небольшими размерами, но обладают малой мощностью.

Для тёплых водяных полов устанавливают многоконтурные напольные котлы. Если обогревается сразу несколько помещений и подаётся в краны горячая вода, то монтируют котлы именно этой конструкции.

В напольном варианте применяют как надувные, так и атмосферные горелки. Надувные горелки позволяют котлу работать ещё и на жидком топливе. Это дорогие устройства, обеспечивающие обогрев больших площадей.

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

  1. Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
  2. Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
  3. Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
  4. В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

  • Ограничительное устройство для поддержания температурного режима теплоносителя;
  • регулятор по температуре внутреннего воздуха в нагреваемом объекте;
  • автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

  1. Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
  2. Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.

1 Характеристики газовых котлов и их разновидности

Настенными газовыми котлами можно не только обогревать помещения, но и обеспечивать себя горячей водой для хозяйственных нужд. Топливом для них является природный или сжиженный газ. В зависимости от мощности источника энергии возможно отапливать помещения от 30 до 300 кв. м. Подключить устройство можно самостоятельно, подобрав оборудование с учетом особенностей частного дома: уровня давления воды, наличия теплых полов и т. д. Правильный выбор схемы отопления обеспечит оптимальный температурный режим для каждого помещения.

Газовые котлы различаются по назначению:

  • Одноконтурные. Выполняют только функцию отопления. Их подключают к отопительной системе для разогрева теплоносителя. Для подогрева воды используются дополнительные электрические водонагреватели или газовые колонки.
  • Двухконтурные. Выполняют две функции: отапливают помещение и обеспечивают горячее водоснабжение, поскольку внутри приборов устанавливается дополнительный контур для подогрева воды. Но происходит это попеременно. Приоритетным является подогрев воды, во время которого отопление отключается. Однако если котел оснащен двумя теплообменниками, он может обслуживать оба контура сразу.

По способу сгорания котлы делятся на устройства с открытой и закрытой камерой. Первые имеют естественную тягу: берут необходимый для горения кислород из помещения, где расположен прибор. Поэтому требуют оснащения котельной качественной вентиляцией.

Устройства с закрытой камерой сгорания имеют специальный дымоотвод коаксиального типа. Он состоит из двух вложенных друг в друга труб. По внутренней выводятся продукты сгорания, по зазору между трубами осуществляется забор свежего воздуха с улицы.

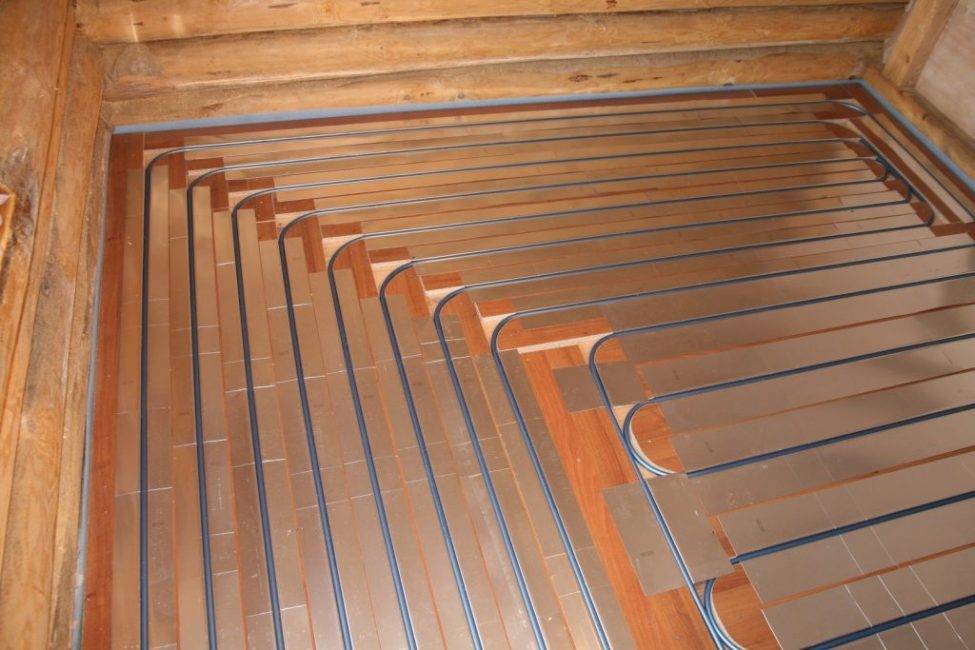

Монтаж водяного контура на деревянное основание

Укладка контура на деревянное основание

Работы проводятся в несколько этапов:

  1. Поверка деревянного основания, замена поврежденных элементов, обработка конструкций антисептиком и антипиреном
  2. Укладка пароизоляционной мембраны по лагам (если используется минеральная вата). Полотнища монтируются внахлест, с проклейкой стыков скотчем
  3. Теплоизоляция – плиты из минеральной ваты укладываются между лагами враспор, если используется вспененный полимерный материал, зазоры заполняются монтажной пеной
  4. Монтаж гидроизоляции – настилается с заходом на стены толстая пленка или мембрана, полотна укладываются с нахлестом 10-15 см, стыки проклеиваются с обеих сторон скотчем
  5. По лагам укладываются деревянные рейки или полосы листового материала (ДСП, ОСБ, фанера). Толщина реек соответствует шагу между витками контура, ширина и высота зазоров позволяет уложить трубу. В местах изгибов контура торцы реек закругляют
  6. На прямых участках поверх реек укладываются специальные рассеивающие пластины из алюминия (можно заменить плотной фольгой). В пазы пластин вставляется труба контура
  7. Поверх укладывается пароизоляционная мембрана, затем ламинат или паркетная доска. Если планируется использовать керамическую плитку, линолеум или плитку ПВХ, требуется смонтировать настил из фанеры, ГВЛ или ДСП

Перед покупкой древесносодержащих и отделочных материалов убедитесь, что они подходят для эксплуатации в составе теплого пола – не деформируются при нагреве, не выделяют вредных веществ.

Подключение

Если выбор пал на отопление при помощи теплого пола, то придется провести правильное подключение к радиаторам. Потребуется существенное капиталовложение, которое будет направлено на проведение обвязки твердотопливного котла. В этом случае без буферной емкости просто не обойтись. Основная причина заключается в том, что пол водяной нагреть до необходимой температуры при помощи дров достаточно сложно, ведь речь идет о поддержании температуры внутри системы. Подобной системе необходим своевременный сброс тепла, иначе имеющаяся водяная рубашка может перегреться и даже закипеть.

Нагреть теплоноситель до 40°C при помощи твердого топлива весьма проблематично, так как его рабочая температура составляет порядка 55°C. Если температура снизиться, это приведет к образованию конденсата, которые со временем сделают дыры в металлических стенках. Даже при условии использования чугунного котла, это не поможет избежать возможной коррозии. При наличии конденсата начинает образовываться характерный налет, который не позволяет сжигать топливо эффективно. Для поддержания эффективности всей системы необходима установка теплоаккумулятора.

Подготовка к монтажу

Перед укладкой водяного обогрева полового покрытия следует провести подготовку материалов, наметить схему размещения труб и правильно подготовить основание.

Выравнивание поверхности

Монтаж системы обогрева пола проводится на ровную правильно подготовленную поверхность:

  1. Все старые покрытия удаляются, и снимается стяжка до бетонного перекрытия. Если есть перепады свыше двух сантиметров, пол подлежит выравниванию с помощью заливки.
  2. После этого поверхность очищается от мусора, пыли и обрабатывается защитным слоем грунтовки.
  3. Далее необходимо уложить гидроизоляционную защиту. Для этого в квартирах используют строительную пленку или специальные смеси. Если взять рубероид или другую изоляцию на основе битума, то может длительное время ощущаться смолянистый запах и мешать соседям снизу.
  4. Чтобы избежать термического расширения по периметру комнаты укладывается демпферная лента, которая ограждает стену от бетонной плиты.

Сверху вся поверхность пола покрывается теплоизоляционным слоем.

Выбор утеплительных матов

Тепловая изоляция бетонного покрытия при укладке теплого пола имеет большое значение для сохранения тепловой энергии

Поэтому важно правильно выбрать эффективную подложку

Приобретая теплоизоляцию для водяной системы обогрева напольного покрытия, следует учитывать такие требования:

  • высокие теплоизоляционные характеристики материала;
  • прочность;
  • пожаробезопасность;
  • устойчивость к биологическим и химическим воздействиям;
  • звукоизолирующие свойства;
  • влагоустойчивость.

Поэтому лучшим вариантом для укладки трубопроводного обогрева поля считаются специальные теплоизоляционные маты. Хорошими характеристиками обладают такие изделия из пенополистирола и полистирола.

Наибольшей популярностью пользуются плоские маты с бобышками. Такая плотная пенополистирольная подложка имеет характерные фигурные выступы – фиксаторы, переходящие в ряды. Такая форма мата намного упрощает укладку труб.

Выбор труб

Качество и материал трубопровода для водяного пола является одним из главных факторов, влияющих на длительность эксплуатации всей системы. Существует несколько видов труб применяемых при монтаже полового обогрева:

  • металлические – медь и нержавеющая сталь;
  • полимерные – полипропилен и сшитый полиэтилен.

Трубы первой группы имеют хорошие характеристики, но используются довольно редко. Это обусловлено высокой ценой на изделие. В основном в квартирах устанавливают полимерные изделия для перемещения жидкости в системе теплого пола.

Расчет трубопровода

При монтаже теплого водяного пола допускается шаг между трубами спирали в переделах 10-15 сантиметров. Для определения длины трубы в контуре часто используется такая формула:

D = S/W*1.1

где D – это точный размер трубы, S – покрываемая контуром площадь, W – шаг межу трубами и 1,1 – коэффициент, взятый для запаса на изгибы.

Чем больше диаметр трубы, тем больше теплоотдача. Для теплых полов используют в основном изделия размером 16 миллиметров. Но иногда можно встретить укладку из труб до 25 сантиметров в диаметре.

Схема укладки

Перед монтажом системы обогрева пола следует определить план укладки труб. Водяной теплый пол может иметь несколько схем оформления:

«Змейка». Изначально укладка трубопровода выполняется по периметру помещения. Затем внутри комнаты волнистые изгибы. Иногда используют вариант с двойной «змейкой». При таком расположении подающая и возвращающая труба располагаются рядом по всей площади пола. Такая схема очень простая, но существует вероятность к образованию изломов на изгибах.
«Улитка». Трубы прокладывают спирально по периметру помещения и постепенно сужают к центральной части

При этом во внимание берется обратная подача. Поэтому укладка труб производится через ряд

Теплый пол, оформленный по такой схеме, обладает равномерным нагревом и для монтажа его необходимо меньше труб. К тому же изгибы получаются плавными, что исключает возможность изломов.
Комбинированная укладка. В данной системе используется одновременное распределение труб по схеме «улитка» и «змейка». Такая комбинация выполняется, если требуется распределение в помещении зон обогрева.

Водяной теплый пол в квартире схемой “змейка”

В квартирах многоэтажек часто применяют комбинированную укладку труб теплого пола. Это связано с тем, что в современных квартирах комнаты часто не имеют прямоугольную форму. Для небольших помещений рекомендуется расположение труб в форме улитки.

Схемы подключения к источнику тепла

Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.

В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу

Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.

Монтажная схема подключения водяного теплого пола

Схема водяного теплого пола

Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.
