Оголовок для скважины: назначение, виды и технология изготовления своими руками

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

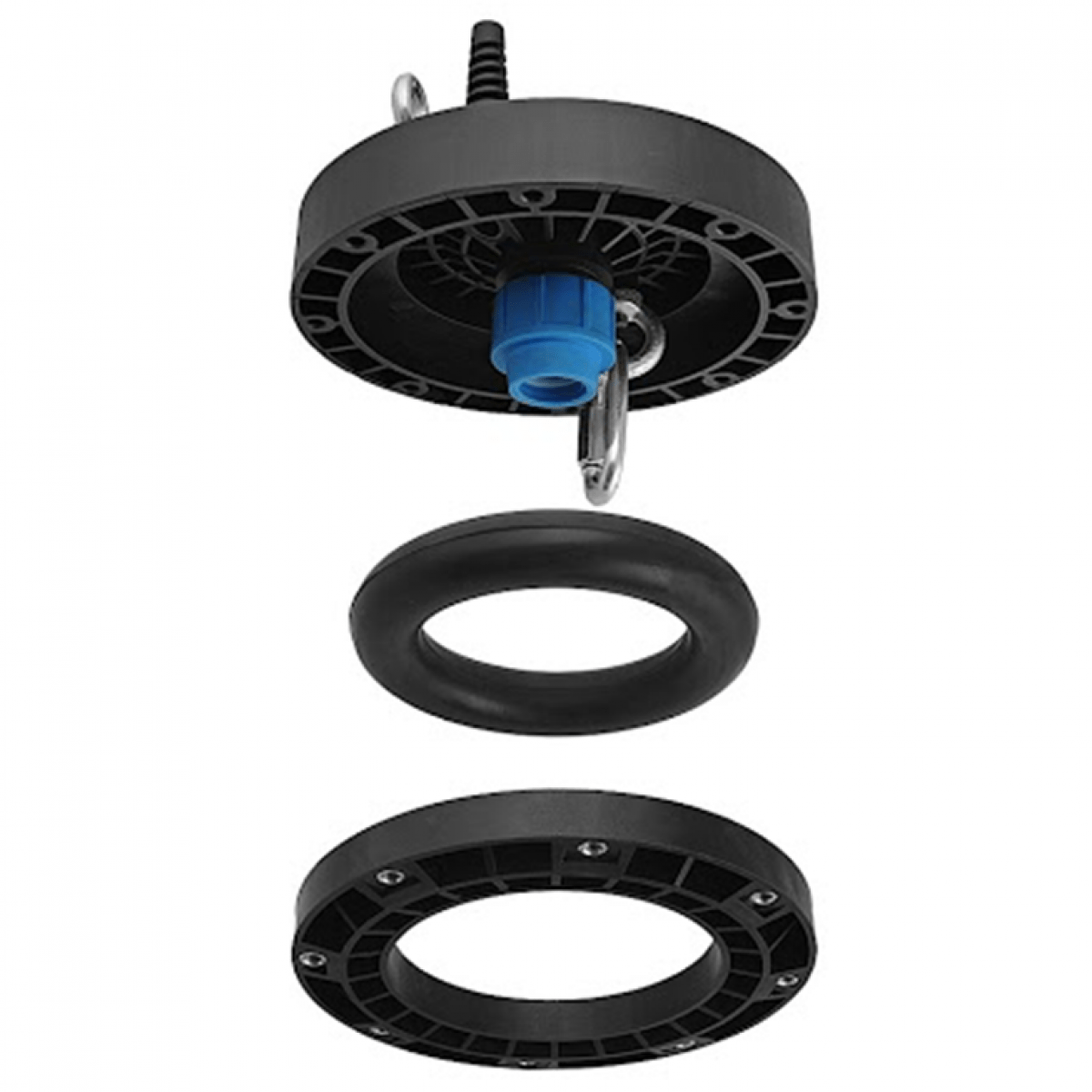

Рис. 6 Оголовок скважины – основные конструктивные элементы

Рым-болты. Представляют собой расположенные в верхней части крышки болты с кольцевой шляпкой, иногда один из них повернут вниз и служит для закрепления троса. Рым-болты предназначены для подъема или установки массивного насосного оборудования скважины лебедкой или специальной техникой вместе с оголовком – это существенно облегчает проведение работ.

Кабельный ввод. Для защиты кабеля питания от контакта со стенками отверстия в крышке, сквозь которое он проходит, используют гермоввод, вкручиваемый в крышку и изолирующий шнур питания от ее поверхности.

Цанговый зажим. Компрессионный фитинг располагается в центральной части оголовка и надежно фиксирует выходящую из него трубу в неподвижном состоянии.

Крепежные болты. Элементы соединяют фланец и уплотнительное кольцо со съемной крышкой, некоторые модели имеют более сложную антивандальную конструкцию – в ней болты утоплены в крышку и открутить их можно только с помощью специального ключа.

Клеммная коробка. Данного вида дополнением оснащают свои модели некоторые производители, в блоке производят крепление проводки электронасоса и соединение с сетевым кабелем, идущим от дома.

Порядок монтажа оголовка скважины

  • Край обсадной колонны должен быть ровно обрезан и обработан от заусенцев и неровностей.
  • Для внешней поверхности трубы нужно сделать тщательную зачистку, грунтовку и обработку антикоррозийной краской.
  • Нижний фланец надевается на трубу и по возможности приваривается к ней.
  • На обсадную колонну натягивается круглая резиновая прокладка.
  • Водяной насос опускается на металлическом тросе в трубу, а затем конец этого троса закрепляется на карабине, который имеется на внутренней стороне оголовка скважины.
  • Через ввод для кабеля продевается электропровод, подсоединяемый к водяному насосу, а через центральное отверстие – шланг для воды.
  • Поверх среза помещается сам оголовок и закрепляется с фланцем при помощи длинных болтов и гаек с шайбами.

Крепление фланца оголовка болтам и гайками с шайбами

Следует заметить, что нижний фланец в случае его закрепления на обсадную трубу с помощью сварки должен быть установлен с таким расчетом, чтобы при стягивании крепежных болтов происходило сжатие резинового кольца. Именно за счет него произойдет герметизация.

Технология монтажа

Для установки самодельного СО необходимо последовательно выполнить действия:

  1. Подготовить для монтажа оголовка срез обсадной трубы.
  2. Подготовить трос крепления насоса и закрепить на карабине.
  3. Установить на крышке фитинг или пропустить подающую трубу через отверстие и уплотнить.
  4. Отсоединить кабель электропитания от конденсаторной коробки, провести через отверстие. Загерметизировать с применением термоусадочной муфты.
  5. Установить уплотняющие элементы. Вначале фланец надевают на трубу, затем — резиновую уплотнительную прокладку (кольцо).
  6. Опустить в ствол скважины насос и установить на трубу крышку.
  7. Соединить верхнюю и нижнюю части оголовка стяжным крепежом.

При монтаже СО сварочные работы не требуются. Прижимной фланец должен свободно двигаться по стенке конструкции. Для пластиковых обсадных труб подготовку верхнего среза не проводят. Чтобы уменьшить размер выступающей части, обрезают нижний конец последнего устанавливаемого элемента.

Монтаж погружного агрегата, трубопровода и подсоединение тросика к крышке проводят, уложив их на землю. Элементы соединяют между собой либо пластиковыми стяжками, либо изолентой с шагом 1-1,5 м.

Для погружения насоса в скважину потребуется помощь 1-2 человек. Затяжку болтов проводят равномерно, в большинстве случаев крест-накрест. Это позволит одинаково обжать резиновое уплотнение и надежно загерметизировать обсадную конструкцию.

Виды оголовков для скважины

Изготовление крышек производится таким образом, чтобы кессон без проблем был помещен в грунт. Причем ямку под него выкапывают на глубину, где нет будет промерзать почва. Затем в кессон помещается обсадная труба, удаляя лишнюю ее часть и выделяя место для крышки скважины.

Крышка же выполняет еще и функцию по удержанию насоса. Поэтому она должна быть выполнена их достаточно крепких сплавов. Ведь насосная система может достигать массы 50 кг. А это уже достаточно большой вес для насоса. Поэтому оголовки производятся из следующих материалов.

Пластиковый оголовок для скважины

Система, выполненная из пластика выделяется бюджетной ценой. Предусмотрена для насосов небольшой мощности для погружения на глубину до 50 метров. При этом пластиковые оголовки могут выдерживать вес больше 200 кг. Покупатели выделяют такие преимущества:

  • Маленький вес;
  • Доступность цены, не более 40 у.е.;
  • Противостояние повреждениям;
  • Выполнение всех возложенных функций.

Также пластиковые крышки не пропускают ток. Изделия советуют выбирать из качественного пластика, чтобы избежать в дальнейшем проблем с хрупкостью оголовка. Она может возникнуть из-за значительного веса или при монтаже насоса.

Металлический оголовок для скважины

Такие оголовки имеют больше преимуществ по сравнению с пластиковыми моделями. Во-первых, изделия из металла выдерживают значительную нагрузку насосной системы. Во-вторых, на использование крышек никак не влияют перепады температуры. Поэтому данные оголовки для скважин служат много времени.

Однако, изделия из металла имеют свои минусы. Главным из них является подверженность коррозии. Поэтому при изготовлении крышек их покрывают составом, препятствующим коррозии.

На сегодня производство оголовок выполняется из следующих сплавов:

  • Нержавеющий материал. Необходим для выполнения крышек с болтами. Такие устройства выдерживают вес насоса до 300 кг и стоят не дороже 30 у.е.;
  • Сталь. Из такого сплава изготавливаются крышки, выдерживающие насосную систему до 500 кг. Стоимость таких устройств превышает 50 у.е.;
  • Чугун. Крышки из данного сплава по стоимости аналогичны стальным моделям. Выделяются прочностью. Крышки покрывают гальваническим, цинковым и порошковым покрытием. Все это дает значительное преимущество от коррозии. Недостаток чугунных крышек в том, что они повреждаются при сильных ударах.

Обустройство скважины своими руками

Схема монтажа кессона.

Никакие сварочные работы здесь не понадобятся, поэтому монтаж изделия достаточно несложен. Сама конструкция устанавливается при помощи болтов. А погружать насос можно будет за рым-болты, используя кран, лебедку или другие грузоподъемные механизмы.

Прежде всего, понадобится сделать срез обсадной трубы (это делается перпендикулярно оси). Труба должна быть после этого зачищена, а кромка среза выровнена. Не забудьте снаружи прогрунтовать и покрасить трубу антикоррозионной краской.

Теперь присоедините насос к пластиковой трубе вместе с тросом той длины, которая вам нужна, и кабелем. Далее вся эта конструкция должна быть соединена в одно целое. Для этого стоит использовать хомут.

Можно прикрепить крышку к карабину. Для этого пропустите свободный конец троса через нижний рым-болт, а кабель – сквозь напорную трубу через отверстие в крышке. Теперь понадобится взять резиновое кольцо и фланец и надеть их на обсадную трубу.

После того как вы опустите погружной насос в скважину, нужно будет установить крышку герметизатора. Для этого приподнимается фланец с резиновым кольцом. Зафиксируйте с помощью цангового зажима полиэтиленовую пластиковую трубу. Это не даст ей провиснуть. А кабелям в этих же целях помогут кабельные вводы.

Схема установки оголовка для скважины с адаптером.

Когда будете приобретать насос, учитывайте тот факт, что, возможно, будут отклонения скважины от вертикали. У многих производителей в скважинном насосе установлен центральный подшипник скольжения. Это будет проблемой, потому что в случае монтировки насоса под углом он просто разобьется.

Трос для насоса берите не простой, иначе он вскоре начнет гнить, ржаветь, а это приведет к поломке и выходу из строя всей системы. В качестве материалов лучше всего использовать нержавеющую сталь или высокопрочный полимер. Для троса еще понадобятся специальные зажимы.

Обратите внимание на мощность вашего насоса. От этого зависит, какое сечение жилы необходимо для кабеля

Благодаря изоляции проводу не будет страшна влага, он спокойно проработает много лет.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

МатериалПреимуществаНедостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Как сделать самому

Если вы привыкли все делать самостоятельно и имеете слесарные навыки, то вы сможете сделать его своими руками, сэкономив семейный бюджет.

Предлагаем рассмотреть самый простой и доступный вариант. В основе схемы лежит обрезок трубы и небольшой кусок листового металла.

Сначала изготавливается крышка. Предварительно измеряется размер обсадной трубы.
Из листа вырезается соответствующий квадрат. В нем следует выполнить технологические отверстия, через которые будут проходить водопровод и электрический кабель.
Ставятся отметки для отверстия на переходной фланец и рым-болты. Для сверления используются сверла по металлу и дрель. Еще применяются фрезы.
После необходимо проверить наличие заусениц. Место сверления просто шлифуется специальным шлифовальным кругом и болгаркой, а внутренний диаметр – напильником.
Теперь измеряем диаметр на пластиковой трубе. Для оголовка используется на 2 мм больше обсадной. Ее следует приварить к уже подготовленной крышке

При этом важно следить за тем, чтобы центр отверстия трубы полностью совпадал с водонапорной трубой.
Все швы обрабатываются шлифовальным кругом. Также необходимо зачистить всю конструкцию шлифовкой

Чтобы защитить металл от появления коррозии, его необходимо покрыть антикоррозийными составами.

Теперь можно приступать к сборке и установке трубы на место:

  1. Крепится переходник для подключения трубопровода. При его установке могут образоваться щели в крышке. Чтобы достичь герметичности, они заливаются силиконом.
  2. Устанавливаете рым-болты. Один под крышкой, для крепления тросика и помпы, и 4 сверху оголовка для опускания/подъема насоса.
  3. Также монтируется устройство для подключения кабеля. Самый простой вариант – сделать отверстие и запустить шнур прямо к насосу. Если такой вариант не подходит, можно установить клеммник.

В завершение остается поставить самодельную конструкцию на свое место. Для начала надевается фланец на обсадку, затем уплотнительное кольцо, которое можно вырезать из мягкой резины, затем сама крышка. Все затягивается болтами.

Виды скважинных крышек для воды

По конструктивным отличиям имеют такие типы:

  1. С откидывающейся или съемной пробкой. Под этой конструкцией подразумевается цилиндр с пустотой внутри. Верхняя часть имеет заглушку с цилиндрическим или плоским дном.
  2. С муфтовым адаптером. Эта конструкция представляет собой фланцевую пару. Одна имеет воротниковый вид с отверстием внутри, а диаметром равна обсадной. Другая пара – это глухой фланец, где имеются штуцера с отверстиями.

Пластиковые справляются с весом до 200 кг. В сравнении с аналогами имеют меньшую стоимость. В то время как металлический и чугунный справляются с массой до 500 кг.

Плюсы металлического/чугунного изделий:

  1. Справляется с большей массой.
  2. Высокая грузоподъемность.
  3. Высокая прочность.
  4. Долговечность.
  1. Большой вес.
  2. Металл необходимо утеплять.
  3. Необходимо проводить сварочные работы.
  4. Подвергается коррозии.

Что касается пластикового, то он имеет следующие достоинства:

  1. Создает герметичное соединение.
  2. Отсутствие в потребности сварочных работ.
  3. Не подвергается коррозии.
  4. Имеет меньшую стоимость.
  5. Простое обслуживание, не требующее покраски.

Если сравнивать между собой, то чугунные/металлические крышки более надежные и идеальны под глубокие скважины. Пластиковые имеют меньший продолжительный эксплуатационный период.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

МатериалПреимуществаНедостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Принцип действия защитного оголовка

Устройство защитного оголовка достаточно простое. Материалы для изготовления также применяются различные. Наиболее надежными считаются стальные оголовки, но для пластиковой обсадной трубы можно использовать пластмассовый оголовок. Недостатки пластика очевидны. Это плохая устойчивость к температурным колебаниям, недостаточная прочность на морозе, на пластиковом оголовке достаточно быстро появятся трещины и он перестанет выполнять свою функцию.

Состав крышки следующий. Это сама крышка, зажим из латуни или пластика, рым-болты, пластиковые или стальные вводы, резиновое кольцо, карабин, крепежное приспособление, фланец.

Конструкция устанавливается при помощи болтов.

Погружение насосного шланга производится через крышку, используя рым-болты.

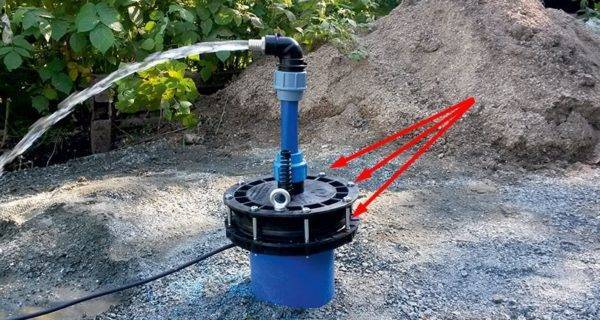

Для монтажа оголовка необходимо выполнить точный и ровный срез обсадной трубы. Соедините хомутами насос на тросе с кабелем и выводной трубой. После того, как вы опустите насос в скважину, можно надеть крышку герметизатора.

Следует заметить, что большинство крупных фирм, устраивающих скважины, включают в свои услуги и устройство оголовка. Возможно, при заказе бурения скважины, следует уточнить, производится ли данная необходимая услуга.

Лучше всего использовать оголовки фабричного производства.

Обустройство собственной скважины на приусадебном участке позволит вам не зависеть от капризов центрального водоснабжения. Но стоит знать, что любая добыча воды с водоносных слоев, следующих за первым приповерхностным, требует обязательного получения лицензии. И чтобы получить такую лицензию необходимо собрать немало предварительных разрешающих документов на . И в вашем доме всегда будет достаточно воды для бытового использования и поливки огорода.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
