Как делается походная печка своими руками: чертежи и описание

Строительство помпейской печи своими руками

На фото видно, что крайние кирпичи обрезаны так, чтобы максимально придать поду круглую форму. Затем зазоры между кирпичами заполняются раствором состоящим из тонкого песка, шамотной глины и воды в пропорции: 4 части песка, 6 частей глины и достаточного количества воды, чтобы придать смеси кремообразную консистенцию

Очень важно соблюдать пропорцию, потому что если вы добавите меньше песка, после засыхания глина даст трещины

Затем столешнице нужно дать несколько дней для застывания раствора. И только потом продолжить кладку помпейской печи. Щели между кусками плитняка заполняются тем же раствором, который можно заколорировать в тон цвета камня.

Приступаем к кладке свода

Второй ряд кладется точно так же как и первый, но в шахматном порядке относительно первого ряда. Срезанный край кирпича располагается по направлению наружу или вбок. Излишки раствора удаляются мокрой ветошью сразу, пока он не застыл. После застывания сделать это будет уже весьма проблематично.

На фото выше вы можете увидеть кладку двух первых рядов кирпича помпейской печи с разных ракурсов.

Затем выкладываем еще два ряда точно таким же способом

Обратите внимание на швы – они должны быть полностью заполнены раствором, чтобы печь хорошо держала тепло. Итого, сейчас у нас всего 5 рядов кирпича в своде

Следующим этапом формируем вход в топку

Для кирпичной арки входа потребуется опора. Ее мы сделаем из куска толстого пенопласта. Кирпич арки кладется сверху на пенопласт, и кладка по форме будет напоминать веер. Так как арка входа должна быть прочной для ее кладки мы возьмем более крепкий раствор: 3 части цемента, 5 частей мелкого песка и вода. Между кирпичами оставляем одинаковые зазоры, которые должны быть полностью заполнены раствором. Лишний раствор опять удаляем влажной ветошью.

Дым из помпейской печи по дымовому каналу будет поступать в дымоход (дымовую трубу) и своим теплом нагревать встроенную в него печь-духовку. Так как конструкция требует определенного понимания, не стоит торопиться. Мы советуем вам дочитать весь материал до конца, внимательно просмотреть все фотографии и хорошенько все обдумать. Некоторые этапы работ выполняются практически одновременно, несмотря на то, что в тексте мы разделили их. Например, металлическая печь-духовка встраивается в дымоход на этом этапе, но так как сейчас мы больше внимания уделяем кладке помпейской печи, то решили перенести устройство духовки в завершающую, третью часть.

Когда дымовой канал состыкован со сводом печи, можно закладывать купол кирпичом полностью, аккуратно подгоняя кирпичи по размеру.

Перед тем как разводить огонь в помпейской печи, ей нужно дать окончательно просохнуть. Обычно на это уйдет неделя, но это, конечно же, зависит от погодных условий.

Продолжение следует…

Изготовление мини-печки из консервной банки

Походные печки на дровах из консервной банки являются наиболее простым мини-вариантом одностенной конструкции. Для их изготовления можно взять жестяную банку из-под консервации или ненужную железную кружку. Соответственно высота такого изделия будет примерно равна высоте стакана.

Для изготовления мини-печки походной и ее дальнейшей эксплуатации применяется следующая схема:

• Дно банки или кружки прокалывают острым предметом в нескольких местах. Через эти отверстия будет поступать воздух в камеру горения, и огонь будет сильнее. Не следует делать слишком большие отверстия, чтобы не допустить выпадение углей.
• Внутрь банки помещают небольшие деревянные чурки. Они должны располагаться строго вертикально и не выглядывать за верхний край банки.
• Теперь вытаскивают одну чурку из середины, чтобы обеспечить доступ воздуха к дровам.
• Свободное пространство между чурками заполняют бумагой и травой и поджигают.
• Горение в мини печи походной продолжается около получаса, этого вполне достаточно, чтобы приготовить блюда на скорую руку.

Следует отметить, что в этом случае не наблюдается большое количество дыма вокруг.

Приготовление пищи на природе для большого количества людей следует брать банку объемом один или два литра, в этом случае увеличивается и расход топлива. Поэтому для поддержания огня лучше взять более толстые дрова, которые обеспечат подачу тепла около часа.

Советы по эксплуатации в походе

Процесс подготовки к работе несложен. Основные моменты, которые рекомендуется учитывать:

• раскладывать или хранить древесное топливо непосредственно перед отверстием топки запрещено, чтобы не случилось пожара;
• угли из топочной камеры нужно удалять аккуратно (не в палатке), они не должны гореть или тлеть.

Печь в рабочем состоянии должна быть:

• удалена от горючих материалов, рекомендуемое расстояние составляет не менее 0,5 метра;
• над печкой должно быть свободное пространство.

Если используются большие модели, то требуется учитывать, что перед дверцей должно быть расстояние в 1,5 метра. В некоторых моделях предусмотрены специальные зацепы. Они потребуются в тот момент, когда нужно открыть крышку/дверцу.

Используются:

• сухие/естественной влажности дрова (колотые/небольшие поленья);
• ветки;
• шишки (сухие);
• пресованные древесные отходы;
• щепа.

Некоторые отопительные системы рассчитаны на использование небольших шишек.

Внимание! В случае внезапного возгорания печи, пространства рядом с ней можно использовать для тушения не только воду, но и песок, землю. Идеальный вариант – огнетушитель (имеется, если путешествие производится на машине)

Газовая инфракрасная

В этом способе мы расскажем как собрать такую установку самостоятельно, т.к. соорудить инфракрасную горелку – очень сложно.

Материалы и инструменты

Для изготовления понадобятся:

1. Инфракрасная керамическая горелка.
2. Газовый баллон.
3. Кислородный шланг 2м диаметром 0,4-0,6см.
4. Хомут 2шт
5. Отвертка
6. Форсунка для сжиженного газа или природного (зависит от используемого топлива).
7. Стопорное кольцо

При выборе керамической грелки лучше отдать предпочтение маленьким моделям – газ расходуется экономнее. Особенность инфракрасного обогрева в том, что он разогревает предметы, а не воздух, поэтому при возможности хорошо иметь подставку под грелку, которая позволит направлять энергию.

Инструкция по изготовлению

На схеме ясно описан принцип действия печки. Газовоздушная смесь позволяет достигнуть высокой температуры с наименьшим риском возгорания.

Принцип работы

Основные элементы

1. Форсунку вложить в отверстие соединения инфракрасной горелки.
2. С обратной стороны закрепить стопорное кольцо.
3. На кислородный шланг одеть хомут для предотвращения утечки газа.
4. Соединить с форсункой, затянуть хомут отверткой.
5. Подсоединить газовый баллон к шлангу, также применяя хомут.
6. Чтобы разжечь обогреватель, нужно поднести спичку к керамической грелке. Запрешено поджигать газ возле форсунки. Топливом может служить пропан, аргон и природный газ. При замене топлива нужно менять тип форсунки. Газовая туристская печь готова.

Вид инфракрасной газовой печки для палатки

Правила эксплуатации

Походная печка для палатки должна не только обогревать пространство, но и служить помощником в приготовлении пищи.

Инфракрасные обогреватели для этого не предназначены, но народные умельцы научились готовить и на таких плитках:

• Нужно положить грелку излучающей стороной вверх, приставить по бокам два камня или кирпича.
• На кирпичи положить металлические прутья или шампура.
• Сверху поставить посуду, чтобы приготовить еду, разогревать консервы.

Баллончика на 200г хватит на 2 часа работы, после нужно заменить на новый. Баллон с газом должен стоять вертикально. Оставлять без присмотра печку запрещено. Время от времени проветривайте палатку. Температура поверхности керамического обогревателя 800-900 градусов.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.
После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода

Также желательно установить тройник для очистки дымоходной трубы.

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

https://youtube.com/watch?v=SivGlUl572Y

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Агрегат из консервных банок – подготовка материалов и инструментов

Простую мини-печь, работающую на дровах, любой домашний умелец изготовит буквально за пару часов. Для ее сборки потребуются три разные по вместительности банки из-под консервов:

• Первая берется самой большой. Она станет выполнять функцию оболочки изготавливаемой конструкции.
• Габариты второй должны быть такими, чтобы она без проблем поместилась в первой.
• Третья имеет самые скромные размеры. Она играет роль конфорки для самодельного походного агрегата.

Дополнительно следует запастись небольшим бруском дерева, ножницами для резки металла, дрелью и обычным маркером. Своими руками дровяная туристическая печь из консервных банок делается очень просто по приведенному в следующем разделе алгоритму.

Изготовление

Методика изготовления различных типов печей-щепочниц отличается, однако нередко одни и те же операции используются при изготовлении разных по типу конструкций. Поэтому мы будем рассказывать о каждой операции, а также дадим последовательность действий для различных типов этих устройств.

Ведь зачастую путем экспериментов удается создать что-то гораздо более эффективное, чем описанное на форумах или найденное в интернете.

Но начинать изготовление необходимо с чтения форумов, на которых обсуждают самодельные щепочницы и все, что с ними связано. Кроме того, не лишним будет прочитать и обсуждения, касающиеся опыта использования покупных печей, ведь оттуда можно почерпнуть много интересных идей или необычных решений. Вот список наиболее популярных и авторитетных форумов, где обсуждают эти вопросы:

• Яплакаль;
• Попган;
• Форум велосипедистов Хабаровска;
• Вестигатор;
• Велопитер;
• Центр Изучения Адаптивных Навыков;
• Терон.

Изготовление деталей прямоугольных устройств

Сначала необходимо сделать полноразмерный макет всех деталей из плотного твердого картона. Это поможет более точно определить форму каждой детали, а также размеры и форму крепежных прорезей и выступов.

Для резки нержавейки или инструментальной стали в домашних условиях используют:

• болгарку (необходимо постоянно поливать место контакта диска и металла водой);
• специальным гильотинными ножницами (не путать с обычными ножницами по металлу);
• лобзиком (ставят специальное лезвие и устанавливают максимально низкие обороты).

По контуру пластины можно резать любым способом, а прорези для сборки деталей придется делать лобзиком, ведь гильотинные ножницы не предназначены для таких работ, а болгарка делает слишком широкий рез.

Если на готовых деталях есть заусенцы, то их удаляют с помощью:

• заточного станка;
• плоского напильника;
• плоского надфиля.

Когда все детали готовы, в них сверлят отверстия, используя твердосплавные сверла для закаленного металла. Причем сверлить нужно на низких оборотах дрели, чтобы не перегреть пластину или сверло. Если же установить средние обороты, то место контакта пластины и сверла нужно будет поливать водой для снижения температуры и защиты от перегрева.

Изготовление круглых печей

Чаще всего для изготовления круглой (цилиндрической) щепочницы используют различные емкости из нержавеющей стали. Сначала составляют чертеж или делают полноразмерный макет, на котором определяют расположение, форму и размер отверстий. Затем переносят места для отверстий на емкость и просверливают их.

Поэтому предварительно места для отверстий накернивают острым керном и сверлят в 2–3 приема, постепенно увеличивая диаметр сверла.

Для создания максимального пиролизного эффекта отверстия в нижней части зоны активного горения делают минимальным, затем постепенно увеличивают, делая максимальными (размер зависит от многих факторов, нужно подбирать индивидуально) в верхней зоне активного горения.

В зоне дожига диаметр отверстий уменьшают до минимального (1–2 мм) по мере продвижения к верхней части печки.

Желательно прорезать прямоугольное отверстие для закладки топлива, причем вырезанный кусок металла можно использовать в качестве дверцы.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Эффективное топление сухотрубной системой. Чертеж

Оригинальным и испытанным способом отопления может служить сухотруб, проложенный через костёр «финская свеча». Если палатка большая, можно пропустить трубу в костёр или тлеющую угольную яму. Этот способ только набирает популярность, но выигрывает у прочих простотой, эффективностью, безопасностью и транспортабельностью.

Фото 2. Чертеж отопления палатки при помощи сухотрубной системы. Холодный воздух движется через трубу, по пути нагреваясь от костра.

Летом наличие печи в палатке для людей, ведущих полевой образ жизни, необязательно, а с осени до весны – суровая необходимость

Здесь важно не только приготовить, например, кашу, но и обогреться. Спальник и термобелье, палатка для зимних условий, конечно, могут выручить, но рано или поздно возникнет необходимость выйти из спального мешка, а это означает потерю с трудом накопленного за время лежания тепла

Как должна работать щепочница?

Чтобы угли долго тлели и выделяли жар, конструкция без дна располагается на земле. Тепло в таком случае не рассеивается в окружающем пространстве, а остаётся преимущественно в тлеющих углях, при этом воздушная тяга снижена до минимума, не позволяя закрытому костру потухнуть; при добавлении новых дров огонь разгорится быстро.

Если конструкция печки предусматривает подкладку под дно, тяга возрастает настолько, что готовка еды, требующая часа и более, срывается, дрова быстро сгорают. Из печки необходимо заранее вытащить дно, а саму конструкцию из стенок поставить на грунт. Тем не менее такая печь экономно расходует топливо, не подвержена погодному влиянию, занимает очень мало места, дым почти не образуется (пока тлеют угли). Печка удобна в переноске (легко раскладывается).

Консервная банка для изготовления миниатюрной печки

Наиболее простым вариантом печки с одной стенкой является печка из консервной банки – это мини-конструкция. При изготовлении такого устройства понадобятся консервная банка или железная кружка. Высота должна быть, примерно, как стакан. Чертеж конструкции можно найти в интернете или сделать самому. Инструкция по сборке мини-печки:

1. Сделайте несколько отверстий в дне банки для тяги. В них будет поступать воздух, и процесс горения огня будет расти. Если сделать одну большую дырку, то угли могут просто выпасть.
2. Насыпьте внутрь банки небольшие чурки из дерева. Они не должны выглядывать за края банки. Выкладывайте чурки только вертикально.
3. Затем выньте чурку из середины – это необходимо для потока воздуха.
4. В полученный промежуток положите бумагу и траву. Разожгите ее.
5. Процесс горения в таком устройстве будет длиться около 25 минут. Для пищи, требующей длительного приготовления, времени будет маловато, но вот для блюд на скорую руку – вполне достаточно. При этом никакого дыма вокруг.

Конечно, если на отдых едет большое количество людей, то мини-печка из банки должна быть, как минимум, литровой, а лучше – иметь объем в два литра. Но тогда на такую дровяную конструкцию расход топлива будет значительно большим. Лучше брать более объемные дрова, тогда вы получите процесс постоянного горения огня. Такая туристическая печка может давать огонь в течение часа. Для приготовления картофеля или мяса этого времени хватит. Также ее можно перенести в палатку в случае дождя. Такая печка не прослужит вам в течение длительного времени.

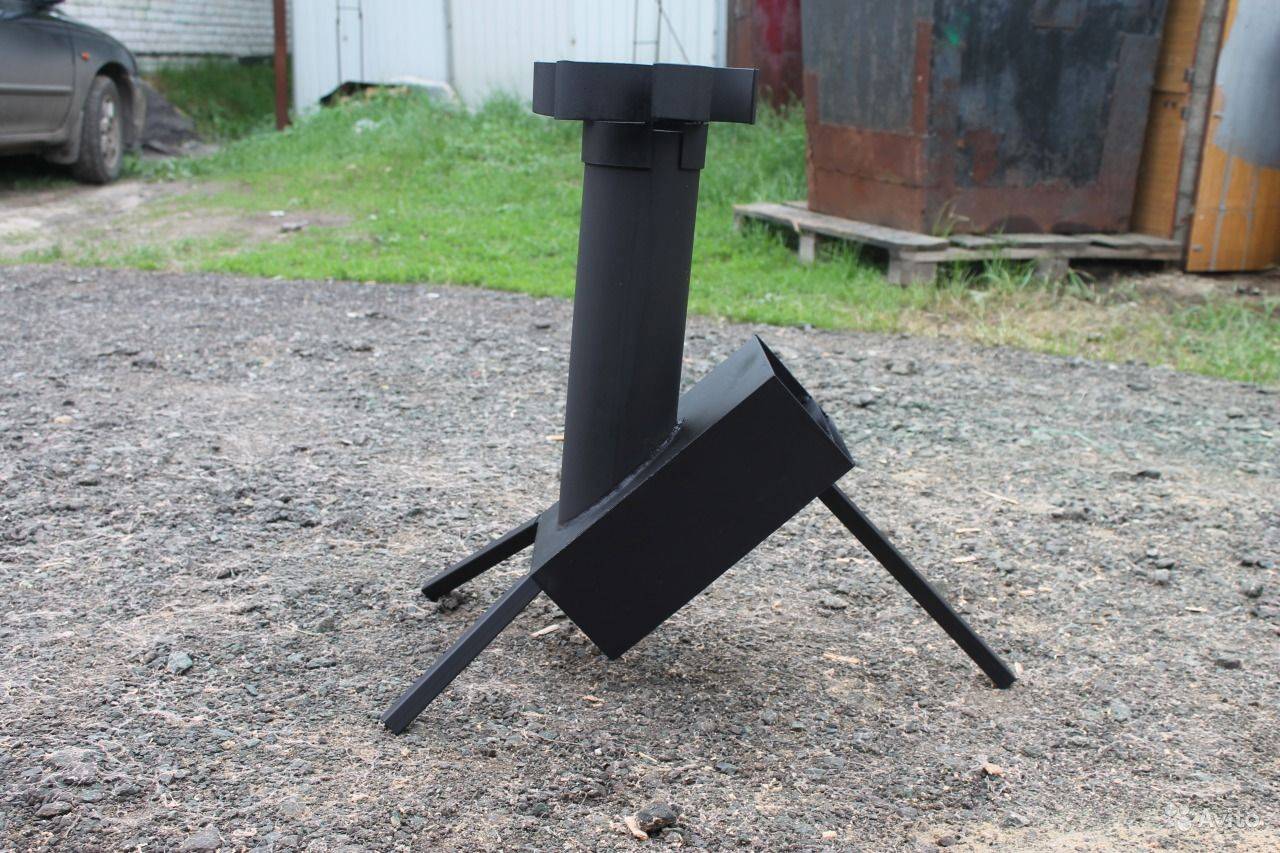

Устройство

Заводские походные печи Робинзон производятся из профильной трубы с сечением 150×100 мм. Самодельные конструкции делаются такого же размера. При этом бункер изготавливают из профильной трубы, а дымоход – из круглой. Чтобы была нормальная тяга, дымоходная труба должна иметь диаметр не меньше, чем сечение топливника.

Для такой величины топливного отсека допускается дымовая труба длиной не более 90 см. Но подобные габариты делают агрегат неудобным для транспортировки, поэтому лучше ограничиться минимальными 60 см.

Для ножек берется стальной прут. На них предусмотрена резьба, благодаря чему опоры легко устанавливаются и снимаются. Однако после многократного использования реактивной печи она изрядно закопчена, потому процесс привинчивания ножек не очень приятен. Однако распространены и другие варианты, где используется стальной лист для изготовления подставки или устанавливаются несъемные ножки. Но это делает конструкцию более габаритной и неудобной при транспортировке.

В заводских печах Робинзон не предусмотрена подача воздуха в зону горения, а также они не имеют регулируемой крышки, которая изменяет доступ воздуха. Этот момент можно исправить в самодельных печах. Внутри бункера для горючего вещества приваривается пластина, внизу которой находится колосниковая решетка. На плоский элемент укладывается топливо. Через решетку в зону горения поступает воздух, а вверху топливника можно установить заслонку, с помощью которой будет регулироваться подача воздуха. Она делается несколько меньше топливника и не должна полностью перекрывать отверстие, иначе воздух перестанет поступать в отсек и огонь затухнет.

Такая конструкция реактивной печи предоставляет целый ряд преимуществ:

• небольшое количество твердого топлива позволяет за короткое время довести до кипения воду, разогреть пищу или же приготовить несложные блюда;
• Робинзон не боится ветра, потому огонь не затухает;
• реактивная печь проста в монтаже;
• устройство не коптит и не дымит;
• заводские модели изготавливаются из высококачественного металла и покрываются термостойкой краской, выдерживающей высокие температуры;
• топливо не прогорает слишком быстро;
• устройство позволяет просушить дрова;
• конструкция отличается устойчивостью и удобством в использовании;
• печь-ракета нагревается довольно быстро;
• максимальная температура на поверхности достигает 900 °C;
• толстая сталь (3,5 мм) обеспечивает долговечность устройства.

Цена заводской модели составляет примерно 5 тыс. рублей. Но можно сэкономить, сделав такой агрегат своими руками. Эта задача выполнима при наличии определенных навыков.
