Теплый плинтус водяной и электрический : особенности эксплуатации и инструкция по установке своими руками

Плюсы и минусы такого отопления

Пожалуй, только отзывы пользователей могут в полной мере раскрыть все достоинства и недостатки такого типа плинтуса, но я все же попытаюсь перечислить основные аспекты, которые требуют внимания. Среди неоспоримых преимуществ системы теплого плинтуса выступает необычный дизайн, так как он включает одновременно и функциональную, и эстетическую сторону. По желанию планки можно покрасить в любой цвет, что снимает любые ограничения в создании интерьерных решений.

В продолжение темы плюсов хочу сказать, что такой метод обогрева обеспечивает равномерный прогрев комнаты, что снижает до минимума возможность появления сырости и развития плесени. Также в воздух не поднимается активно пыль и не возникают сквозняки, и все это из-за «тепловой подушки». Особенно актуально это для квартир и домов, в которых живут маленькие дети. И еще один плюс, за который все так любят теплый плинтус Mr Tektum – это простота монтажа, так как с конструкцией может справиться даже человек, раньше никогда не державший в руках строительный инструмент.

Как и везде, в системе теплого пола есть и свои недостатки. К сожалению, простота процесса монтажа далеко не всегда представляет собой высокую эффективность эксплуатации. Именно поэтому все же стоит обратиться за консультацией к мастеру, который объяснит, как избежать нарушений равномерной теплоотдачи. Тема внешнего вида такого плинтуса поднимается довольно часто, так как в строительных магазинах представлены различные декоративные накладки для него. Их лучше не использовать, так как они влияют на процесс теплоотдачи.

Далее хочу рассказать вам о минусах конкретных разновидностей отопительной системы. Например, водяной теплый плинтус может быть использован только в четко установленном температурном режиме, как часть центральной отопительной магистрали. Если температура снизится, это приведет к поломке и разрушению оборудования. А вот электрический теплый плинтус требует слишком много электроэнергии, а в наше время это влечет за собой серьезные финансовые расходы. Именно поэтому данный тип прибора могут позволить себе далеко не все.

Монтаж теплого плинтуса

Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.

Еще до приобретения необходимого оборудования нужно спланировать, какой мощности нужны нагревательные элементы и как разместить их по периметру комнаты.

Сборка системы водяного обогрева

Этап 1. Измеряем расстояние от точки, где будет расположен распределительный коллектор, до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.

Монтаж водяной системы плинтусного отопления: красный цвет — основной поток, синий — обратный. Труба обратного потока должна находится выше

Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.

Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.

Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.

Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.

Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки

Этап 6

Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы. Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении

Как и всем коллекторным системам греющему плинтусу требуется циркуляционный насос, стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.

Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.

Сборка системы электрического обогрева

Для теплого плинтуса в электрическом щите надо сделать отдельный автоматический выключатель. Его мощность определяется количеством отопительных модулей.

Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.

Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление

Этап 2. Наклеиваем на стену изоляционную ленту.

Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы – 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м  напротив модулей системы и на расстоянии от них не менее 2 метров.

Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.

Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.

Этап 5. Сверху закрываем систему пластиковым коробом.

Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно

Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.

Система тёплых плинтусов

Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.

Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.

Принцип действия

Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.

Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.

Виды тёплых плинтусов и их особенности

Существующие системы обогрева подразделяются на два основных вида:

Электрические

Водяные

Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 600С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.

Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 850С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.

Плюсы и минусы

Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.

Среди других достоинств:

  • универсальность оборудования;
  • эстетичный внешний вид;
  • долговечность;
  • простота эксплуатации.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.

Водяной или электрический плинтус?

Так, водяной теплый плинтус установить не всегда есть возможность. Конструкция такого отопления требует наличия нагревательного котла, который будет «доводить» воду до нужной температуры и направлять в трубы. При этом температура контура отопления должна всегда быть примерно на одном уровне.

По этой причине электричество может показаться более выгодным вариантом. Оно уже есть в доме и не требует установки дополнительных компонентов конструкции. Плинтусы с электрическим нагревательным элементом поднимают температуру в комнате быстрее, чем водяные. Электрические плинтусы проще в установке — достаточно провести нагревательный кабель от сети (напряжение — 220 Вт), закрепить и закрыть лицевой панелью. Останется только подключить к распределительному узлу, и теплый плинтус начнет работать. Но в любом случае для установки необходимы навыки работы с электричеством.

Но вместе с тем тарифы на электричество растут практически каждый год, и в итоге отопление обойдется гораздо дороже. К тому же в использовании водяное отопление более безопасно, чем электричество, и удобнее в плане регулирования температурного режима помещения.

Что лучше – теплый пол или теплый плинтус?

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

Виды

Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.

Водяной

Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.

Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.

Электрический

Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:

  • легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
  • наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.

Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:

  • большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
  • монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
  • один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.

Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.

Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

Преимущества и недостатки теплого плинтуса

Преимущества

  • При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
  • Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
  • Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
  • Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.

  • Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
  • Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
  • Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
  • После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.

Недостатки

  • Высокая стоимость самой конструкции.
  • Большие расходы на электроэнергию.
  • Эта система нуждается в постоянном функционировании.
  • Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.

Достоинства и недостатки плинтусного отопления

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект — кроме обогревателей — это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор — поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

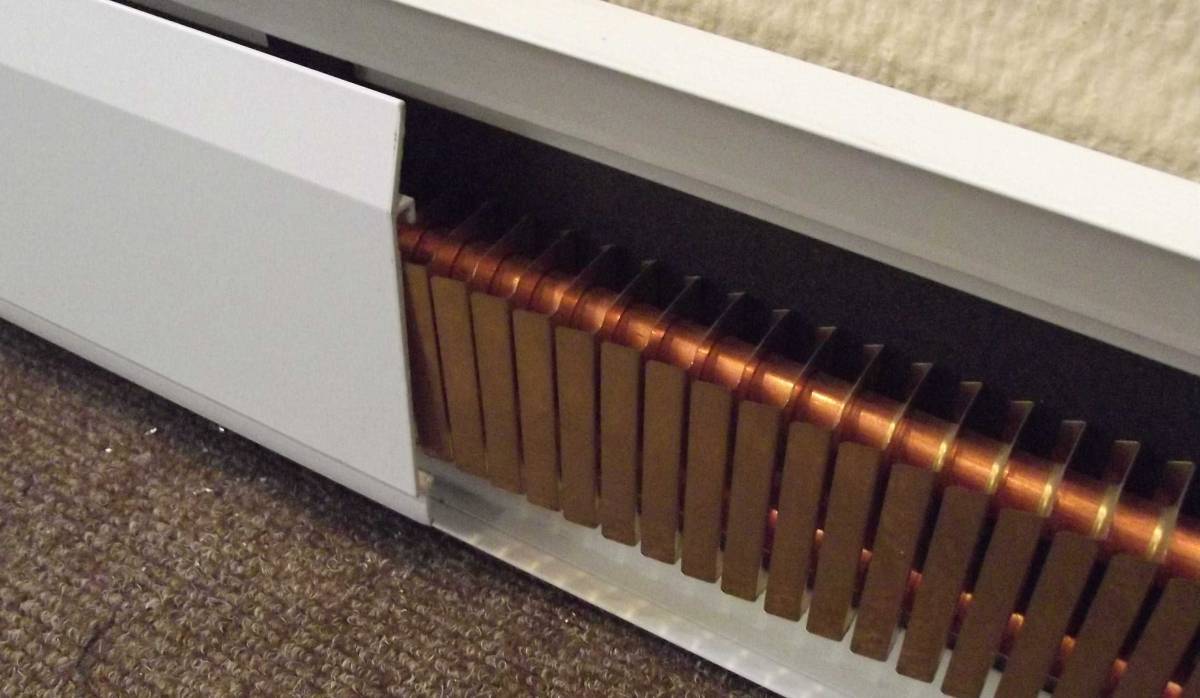

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое — это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе — это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток — высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Производители водяных плинтусов

Производителей теплых плинтусов сейчас очень много, но при покупке всегда нужно выбирать только продукцию самых известных и авторитетных компаний. Так как водяной теплый плинтус пока не является распространенным способом отопления, марки производителей могут быть не на слуху. Тем не менее, самых известных нужно знать, чтобы не ошибиться в выборе:

  • Mr. Tektrum (Россия);
  • Термия (Украина);
  • Best Board (Австрия).

Компания Best Board выпускает линейки электрических и водяных теплых плинтусов, причем последние получили наибольшее распространение. Продукция компании отличается качеством и практичностью. Такие плинтуса очень быстро собираются и разбираются, занимают минимум места, очень удобны в применении. Лицевые панели выпускаются в разных стилевых и цветовых вариантах. Стоимость конструкций при этом немаленькая — одна секция (обычно длиной 1 м) стоит не менее 100 долларов.

Немного уступает Best Board по популярности отечественный производитель Mr. Tektrum. Данный производитель ориентируется на бюджетных покупателей, поэтому цены на водяные теплые плинтуса от Mr. Tektrum значительно ниже, чем у европейских аналогов. Снизить стоимость конструкции удалось за счет использования более дешевых материалов и компонентов. Что особенно радует, на качестве работы конструкции это если и сказывается, то незначительно.

Водные плинтуса Тектрум производятся в Виннице и точно так же, как и Mr. Tektrum, ориентированы на среднестатистических покупателей. Плинтусы отличаются неплохим качеством, хорошо работают и в домах, и в квартирах, но одна секция обходится в 5 раз дешевле, чем у австрийского производителя.

Кроме перечисленных компаний производством водяных плинтусов занимаются и другие. Например, неплохими характеристиками обладают секции от Uden S. В целом, хороших марок вполне достаточно. Поэтому не лишнем будет перед покупкой почитать отзывы о водяных плинтусах от разных производителей и на этом основании принимать решение.

Как установить водяной тепло плинтус своими руками

Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.

Вот список материалов, которые понадобятся вам для самостоятельной работы:

-металлопластиковые трубы;

-теплоизоляционный материал;

-коллектор с кранами;

-переходники (как металлические, так и пластиковые);

-набор обычных инструментов, имеющихся у любого домашнего мастера;

-плинтусные конвекторы с набором заглушек, а также декоративными крышками.

Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм

Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии

Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм. Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера

Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м

Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.

Полезный совет! При подсчете необходимого количества плинтуса, не забудьте вычесть из общего периметра ширину дверного проема. В противном случае вы переплатите практически за целый лишний метр.

Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.

Вывод полиэтиленовых труб для теплого плинтуса

Разводка труб для теплого водяного плинтуса: отзывы и советы по установке

Разобравшись с подсчетами и подготовив все необходимое для работы, можно переходить непосредственно к подключению системы. Разводка труб осуществляется путем их прокладывания по черновому полу таким образом, чтобы к началу каждого контура был отдельный подход. Само собой разумеется, что каждый контур требует наличия двух труб: одной для подачи теплоносителя, и второй для забора. На этом этапе вам понадобятся переходники, которые используют для подключения радиаторов.

-первым делом необходимо прикрутить основание. В дальнейшем к нему будет крепиться теплообменник, изготовленный из цветных металлов;

-закрепив теплообменники, их необходимо соединить. Для этого используются угловые или прямые переходники;

Полезный совет! Обращайте внимание на то, чтобы все соединения были плотно затянуты. В противном случае возникает риск появления протечки

-перед тем как завершить установку, система обязательно проверяется на герметичность. Для этого пускается в нее под давлением вода до тех пор, пока система не будет полностью заполнена, затем она заглушается. Нужно внимательно осмотреть каждое соединение, чтобы убедиться, что нигде нет протечек. Если неисправностей не обнаружено, можно снова включить систему;

Систему водяного теплого плинтуса необходимо обязательно протестировать на герметичность

в завершение работ закрываются коробы при помощи специальных панелей и заглушек, идущих в комплекте, и отличающихся в зависимости от выбранной модели.

Как видно, главная задача, которая стоит перед вами – обеспечить полную герметичность всех соединений. Лучше несколько раз проверить, что все соединения закручены плотно, а в случае сомнений еще раз дополнительно их подтянуть, чтобы исключить риск протечки.

Еще один совет, который желательно принять во внимание, если вы впервые планируете монтировать теплый плинтус самостоятельно – подача теплоносителя должна осуществляться через верхнюю трубу. Уходить вода будет через нижнюю

Нельзя сказать, что это обязательное условие, однако, согласно технологии, именно так считается правильным.
