Как узнать диаметр запорного вентиля

Шаровый кран или вентиль – что это за механизмы?

Кран относится к трубопроводной приводной арматуре, в которой затворный механизма вращается вокруг своей оси, расположенной поперечно направлению потока. Обычный кран представляет собой два главных элемента – неподвижный корпус и вращающаяся пробка.


Кран шаровой

А вентиль (или по-другому запорный клапан) является видом приводной арматуры, в которой затворный механизм перемещается в направлении потока, садясь на седло. Предназначение вентиля в открытие, закрытие и регулировки потоков жидкости либо газа. Далее подробнее рассмотрим, чем отличается вентиль от крана.


Клапан запорный

Ремонт крана червячного типа

Стоимость прокладок для такого смесителя в среднем не превысит 30 рублей. Такие смесители активно использовались в советское время, но и сейчас имеются в продаже, хотя не в таком количестве.

Давайте рассмотрим строение такого крана. Посмотрите на фотографию ниже. Мы видим, что под вентилями находятся механизмы (краны) подачи воды, на которых и находятся прокладки, которые нам необходимо заменить.

Итак, ниже будет приведена схема – инструкция по извлечению прокладки, а также текстовое руководство.

Давайте все рассмотрим более подробно.

  1. Необходимо снять пластиковые заглушки. Они несут только декоративный характер, поэтому, даже если вы их повредите, ничего страшного не случится. Подденьте заглушки острыми ножницами и уберите в сторону.
  2. Теперь необходимо извлечь крепежный болт! Он находится сразу за накладкой, выкрутите его подходящей по параметрам отверткой, а затем выньте барашек, который уже не закреплен.
  3. Для следующего шага возьмите разводной ключ. Аккуратно выкрутите сердечник, к которому прилегает прокладка, а затем, поддев острыми ножницами, снимите изношенную прокладку.
  4. Теперь нужно очистить металл от окислов и других всяких неприятных налетов. Для этого можно использовать спирт, чистящие средство для окон, в общем любой несильный растворитель, какой окажется под рукой.
  5. Надеваем новую прокладку. Делать это нужно плотно, чтобы никакая вода не просочилась!
  6. Теперь собираем кран в обратном порядке, открываем вентиль, идущий к смесителю и проверяем. Если все хорошо – ремонт завершен! Ну а если возникли проблемы, то стоит задуматься над покупкой нового смесителя.

Перейдем к ремонту следующего типа крана.

Запорная чугунная фланцевая задвижка

Запорная арматура

Среди всех задвижек особое место занимает вентиль запорный чугунный фланцевый. Кроме фланца, запорные чугунные клапаны могут быть подсоединены к линии с помощью резьбы (муфты). Другое название устройств – запорные муфтовые вентили.

Достаточно популярными являются изделия польской компании по производству запорной арматуры Zetkama: например, резьбовой вентиль v201 и фланцевый кран v215.

Этими, а также другими подобными изделиями комплектуются водо- и теплоснабжающие системы, в которых следует регулировать подачу холодной, горячей воды, пара, а также других неагрессивных или нейтральных сред.

Запорные фланцевые вентили zetkama v215 (zetkama 215a) применяются для регулирования транспортировки воды, пара, сжатого воздуха. Их используют в установках с высокой степенью герметичности закрытия потока рабочей среды в диапазоне температур от -10°C до +300°С с номинальным давлением 1,6 МПа. Конструкцией предвидено наличие выдвижного штока.

Задвижки отличаются:

  • высоким уровнем герметичности закрытия;
  • компактностью конструкции;
  • надежностью в работе;
  • безопасностью для окружающей среды.

К достаточно качественной арматуре относится запорные чугунные фланцевые клапаны ду50, ду 100мм ру 1.6 мпа тип 215 адл Продакшн (Россия), а также краны типа вн 300 080 ду 80 ру 1.6 МПа т 200. Последний вариант используется для работы с водой, воздухом, этиленгликолем (не больше 40%), а также другими неагрессивными веществами. Запрещается эксплуатировать задвижку, если температура этиленгликоля выше 60°C.

В системах водо- и теплоснабжения современных административных и офисных зданий используется запорный чугунный кран spirax sarco dn 80 с фланцевым креплением.

Запорный вентиль из чугуна 15кч19п присоединяется к системе также с помощью фланца. Применяется в трубопроводах, с помощью которых можно переправлять пар, воду, другие не агрессивные вещества к корпусу, деталям заслонки.

Фланцевый клапан запорного типа 15кч19п d40 вода пар успешно используют для регулировки потоков в бытовых, а также промышленных системах. Рабочая среда не должна быть выше 225°С при номинальном давлении 1,6 МПа. Относится к классу герметичности «d» по ГОСТ 9544-93.

Виды запирающих элементов

Современная промышленность выпускает вентили с тремя типами запирающих элементов. Собственно, их форма и лежит в основе общепринятых названий этих деталей:

  • цилиндрический;
  • конусный;
  • шаровый.

Шаровые вентили — это современная конструкция, которая отличается большей надежностью, чем конусные модели

Конусные потихоньку теряют свою былую востребованность. Их, практически, вытеснили другие два вида запорной арматуры. Тому причиной послужило наличие у конусных вентилей следующих недостатков:

  • для управления потоком воды необходимо прикладывать значительный по величине крутящий момент.
  • коническая пробка из-за быстрого износа требует постоянной притирки и подгонки.

Зато вентили с цилиндрическими и шаровыми запирающими элементами прочно обосновались на лидирующих позициях данного сегмента сантехнического рынка. Обусловлено это простотой конструкции, не предусматривающей при эксплуатации дополнительного технического обслуживания. Однако здесь есть свои нюансы. Так, например, затвор цилиндрического вентиля не прижимается вплотную к седлу, из-за чего не обеспечивается высокая степень герметичности. Поэтому использовать такие устройства лучше для регулирования потока на каких-либо промежуточных сегментах магистрали, а не для его полного перекрытия.

Сферический запорный элемент шарового вентиля имеет сквозное отверстие и устанавливается в прямоточный корпус.

Шаровые вентили применяют чаще всего для перекрытия или подачи рабочей жидкости, например, на водопроводных стояках в домах

Открытие движения воды осуществляется поворотом рукояти до совмещения продольных осей корпуса и пропускного отверстия. Для того чтобы перекрыть поток, пропускное отверстие необходимо развернуть в направлении, перпендикулярном к оси корпуса.

Как подобрать вентиль для техники правильно?

Выбор фитинга перекрытия зависит в первую очередь от того, в какой системе он будет использоваться. Так для водоснабжения или отопительных коммуникаций лучшим из вариантов будет радиаторный запорно-регулирующий вентиль.

Он легко поддается ремонту и замене, что очень важно для данных систем (ввиду регулярной и зачастую неправильной эксплуатации, поломки здесь случаются в среднем раз в квартал). На устройства полотенцесушителей достаточно установить термостатический угловой фитинг марки “Hansgrohe”

Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа)

На устройства полотенцесушителей достаточно установить термостатический угловой фитинг марки “Hansgrohe”. Он прост в обращении, регулирует температуру в приемлемом для сушки диапазоне, экономит расход средств для обогрева (электричества, газа).

Выпускаются изделия также из пропилена марки PP-R80. Такой запорный элемент – термостатический, но при условии правильной эксплуатации по долговечности не уступает латунному.

Конструкция полипропиленовых фитингов может включать в себя латунные элементы, которые устанавливаются со стороны радиатора и позволяют увеличить температурную нагрузку на кран.

Конструктивные особенности корпуса

Вентили в зависимости от формы корпуса и способу монтажа на трубопроводе могут быть:

  • прямоточными — в них поток транспортируемой жидкости движется через корпус от входа к выходу, не меняя направления, ось шпинделя располагается под углом к оси проходного отверстия. Такая конструкция способствует спрямлению потока и снижению гидравлического сопротивления, но увеличивает рабочий ход затвора, параметры строительной длины и массы изделия;
  • проходными — изделие с одинаковым направлением потока движущейся воды на входе и выходе и смещёнными параллельно друг друга осями входного и выходного патрубков. Проходя через корпус вентиля, поток воды вынужден совершать как минимум два поворота под прямым углом, что приводит к образованию высокого гидросопротивления и образованию зон застоя;
  • угловыми — в них поворот потока на 90º происходит один раз, поэтому и более низкий уровень гидравлического сопротивления. Такие изделия имеют ограничения по области использования — размещаются на плане трубопровода только на его поворотных участках;
  • смесительными — в них регулировка пропорций воды происходит за счёт механического вращения внутренних элементов корпуса. Предназначены для перекрытия и смешивания потоков холодной и горячей воды.

Корпус регулирующего вентиля

Устройство корпуса вентиля подразумевает несколько разновидностей в зависимости от их прямого предназначения :

  • Проходной. Трубопроводы прямолинейного характера снабжены вентилями с проходным корпусом. Устройство корпуса очень сложное и имеет большой вес, но у конструкции такого типа высокое гидравлическое сопротивление.
  • Корпус прямоточный, в котором патрубки устроены противоположно друг к другу. Гидравлическое сопротивление у такой конструкции небольшое. Она компактна, но тяжелая и длинная.
  • Смесительный или трехходовой вентиль регулирующий. Для присоединения имеет различное число патрубков – три и даже четыре. Эта конструкция предназначается для соединения потоков с различными рабочими средами. Составляющие этих сред могут быть газообразными или состоящие из жидкостей. Посредством смесительных вентилей стабилизируются основные показатели: температурный режим, процесс разжижения составляющих, реагентная концентрация и др.
  • Смешивание попадающих рабочих сред бывает качественным, если оно происходит не за пределами корпуса вентиля, а внутри. Это позволяет использовать всего один смесительный вентиль, специально предназначенный для этих целей, вместо обычных двух.
  • Угловой. Такой клапан устанавливается на повороте трубопровода, а патрубки в нем расположены перпендикулярно.

Характеристики регулирующих элементов

В регулирующих вентилях клапаны могут делиться на односедельные и двухседельные. Односедельный клапан (в виде иглы) имеет переменное сечение. Клапан крепится на шпинделе, а также может быть соединен с ним монолитно. Седло крепится в вентильном корпусе посредством резьбового соединения. Односедельный вентиль не регулирует возможность протечек, потому что он не относится к группе запорных. Здесь клапан-игла регулирует расход перемещающейся рабочей среды.

Двухседельный регулирующий клапан разгружает шток от нагрузок по оси, которые появляются в результате разности давления на входе и выходе. Недостатком конструкции является увеличенная неплотность. Поэтому элемент производит недостаточную регулировку расхода среды из-за слабого подъема штока.

Регулировочные вентили сильфонного типаприменяются там, где недопустима утечка газов и жидкости в окружающую среду. Исключение утечки в атмосферу – одно из преимуществ этих клапанов, если сравнивать с сальниковыми. Вентили сильфонного типа имеют усложненную конструкцию, которые по мере износа, ремонту не подлежат. Требуется замена клапана. Приборы имеют большой срок службы. Если по трубам протекает радиоактивные среды, то нужно ставить регулирующие вентили с сильфонным уплотнением.

Вентиль игольчатый регулирующий используется в разных сферах. Конструкция его универсальна. Она может выполнять функции, как запорных элементов, так и регулирующих. Такой вентиль чаще всего используется для регулировки небольших газовых потоков.

Прямой регулирующий вентильмонтируется напрямую, без дополнительных переходников, герметизаций и уплотнителей. Он может быть подсоединен к металлопластиковым, пластиковым и медным трубам посредством концовки с метрической резьбой. Приборы устанавливаются на подающие магистрали. Устройство клапана позволяет установить вентили, у которых имеется кольцевое резиновое уплотнение, независимо от того, какое направление потока в системе.

Примеры регулирующих устройств от известных производителей

На строительном рынке очень популярен такой прибор как вентиль, регулирующий FAR, предназначенный для различных типов труб: пластиковых, металлопластиковых, медных и др. Кроме прямых регулировочных клапанов, существуют и угловые регулирующие, угловые запорные вентили FAR, прямой вентиль запорно-регулирующий.

Регулирующий вентиль Oventrop применяется в системе отопления, кондиционирования и охлаждения. Имеет набор приборов:

  • вентиль, регулирующий для стояка;
  • вентиль, предназначенный для отключения стояка;
  • Вентиль для регулирования давления при его перепадах.

Арматура изготавливается различных диаметров с наружной и внутренней резьбой.

Как установить вентиль на трубу

Способ установки зависит от выбранного вида вентиля.

Монтаж резьбового вентиля

Установка резьбового вентиля водоснабжения производится по следующей схеме:

  1. если резьбы на трубах нет, то ее можно нарезать при помощи специального оборудования. Для этого используется плашка нужного размера. Нарезка резьбы производится при вращении плашки по трубе. Для удобства можно применять плашкодержатель;

Нарезка резьбы плашкой и плашкодержателем

  1. на концы труб надеваются контргайки, являющиеся фиксаторами вентиля;
  2. резьба герметизируется. В качестве герметика можно использовать ФУМ-ленту, льняную нить ил специальную нить Тангит Унилок;

Уплотнение резьбового соединения для устранения протечек

  1. вентиль накручивается на уплотненную резьбу и фиксируется контргайками.

Крепление вентиля к трубам

Процесс замены резьбового крана на водопроводной трубе представлен на видео:

  • часть 1;

  • часть 2.

Монтаж фланцевого вентиля

Установить вентиль на водопроводную трубу при помощи фланцев можно по следующей схеме:

  1. на концы труб методом дуговой сварки крепятся фланцы;
  2. между фланцами на трубах и фланцами на кране устанавливаются резиновые прокладки, позволяющие достичь герметичности соединения;
  3. фланцы скрепляются между собой болтами.

Технология обустройства фланцевого соединения

После установки вентиля любым способом рекомендуется проверить герметичность соединений. Для этого вода подается в систему постепенно.

Таким образом, выбрать вентиль для водопровода и установить его, зная простые инструкции, можно своими силами. Для этого не требуется специальных навыков и большого набора инструментов.

Классификация запорных устройств

Регулирующие проходные клапаны имеют несколько классификаций. По способу установки выделяют такие элементы:

  1. Муфтовые — модели, использующиеся при изготовлении бытовых магистралей. Закрепляются между трубами с помощью резьбовых соединений. Могут закрепляться на изделия до 150 мм по диаметру. Чтобы установить муфтовую деталь, нужен гаечный ключ.
  2. Клапан запорный проходной фланцевый. Деталь закрепляется на трубопроводе болтами, гайками. Для этого на концах конструкции наварены круглые или квадратные пластины, которые имеют крепёжные отверстия. Максимальный диаметр труб — до 1000 мм.

Если говорить о герметизации, то выделяют такие элементы:

  1. Сильфоны — конструкции, которые имеют специальную гофрированную трубку.
  2. Сальниковые модели. Имеют дополнительную камеру, которая изнутри имеет уплотняющую набивку.

Разновидности трубопроводной арматуры:

  1. Задвижки — используются в системах с низким уровнем гидравлического давления.
  2. Вентили — запорная арматура, которая используется для перекрытия или регулирования подачи жидкости по трубопроводу.

По строению выделяется два вида клапанов:

  1. Угловые — конструкция позволяет скреплять трубы, идущие перпендикулярно относительно друг друга.
  2. Проходные — устанавливаются на вертикальных или горизонтальных трубопроводах.

Большинство клапанов приводятся в действия вручную. Однако есть модели с электрическим приводом, который автоматически регулирует подачу рабочей смеси.

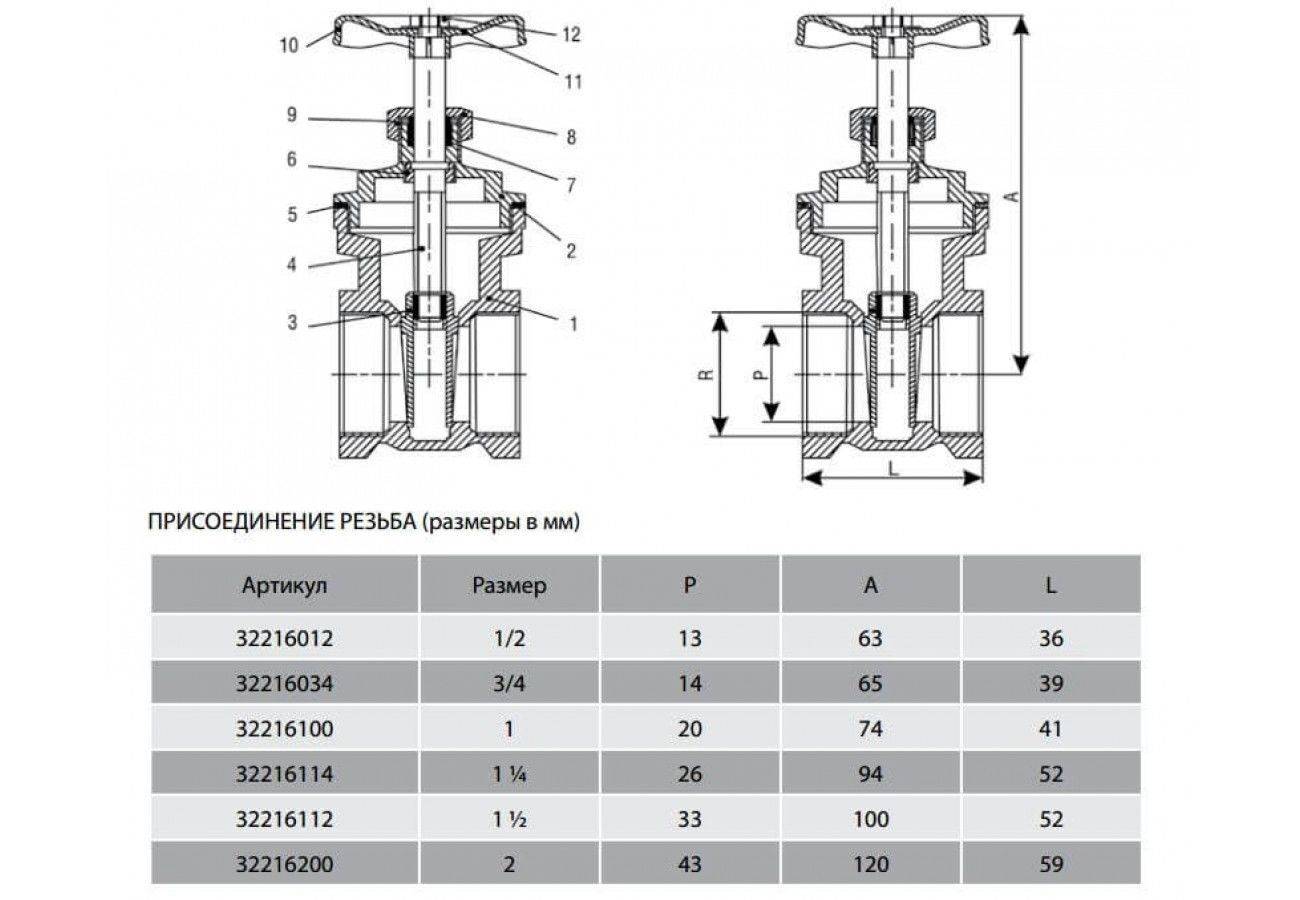

Конструкция

Клапан состоит из следующих основных элементов:

  • корпус
  • крышка
  • штурвал
  • сальник
  • шпиндель (шток)
  • затвор (золотник)
  • седло

Запорным органом является затвор, поступательно перемещающийся в вертикальной плоскости. Уплотнительные поверхности затвора запорного клапана могут иметь форму:

  1. Плоскую (золотник) – хорошо работают в жидких и газообразных средах, не содержащих взвешенных частиц;
  2. Конусовидную – используются для высоких давлений со взвешенными частицами.

Клапан запорный (вентиль)

Седло клапана ввинчивается или вваривается в корпус изделия.

Конструкция верхнего уплотнения защищает сальниковую набивку, когда клапан находится в полностью открытом положении, чем исключается долговременное воздействие давления рабочей среды на набивку. Сальниковая набивка выполнена из терморасширенного графита и имеет хорошую уплотнительную способность.

Крышка крепится на корпусе при помощи шпилек с навернутыми на них шестигранными гайками, что позволяет быстро и удобно производить разборку изделия. Спирально навитая прокладка надежно уплотняет соединение крышки с корпусом даже при высокотемпературных условиях эксплуатации.

На клапанах высокого давления возможно применение металлической прокладки овального или восьмиугольного сечения. Втулка шпинделя изготавливается из латуни, что позволяет обеспечивать свободное и мягкое открытие клапана.

Уплотнение шпинделя

По способу герметизации соединения шпиндель-крышка, клапаны делятся на:

Сальниковая – для уплотнения места прохода шпинделя используется сальниковая набивка – пропитанная антисептическими и гидрофобными составами специальная формованная лента из материалов растительного происхождения. Набивка сжимается в направлении оси штока или шпинделя и, благодаря своим упругим свойствам, расширяется в радиальном направлении, плотно заполняя пространство зазора между стенкой и штоком. Сальниковое уплотнение наиболее распространенный тип уплотнения благодаря своей простоте, низкой стоимости и возможности ремонта.

Сальниковое уплотнение

Сильфонная, мембранная – отличается отсутствием подвижных соединений с зазорами, через которые рабочая среда может вытечь наружу, благодаря тому, что устройство управления движением затвора находится по одну сторону упругого элемента, а рабочая среда – по другую сторону. Иначе говоря, стенка сильфона или мембрана выступают в роли герметизирующего элемента подвижного соединения.

Виды и преимущества

Данные изделия принято классифицировать по нескольким критериям.

В зависимости от способа монтажа в системе запорные вентили подразделяются на:

Муфтовые. Рассчитаны исключительно под резьбовой монтаж. Поэтому торцы вентиля запорного муфтового оформлены под внутреннюю или наружную резьбу. Изготавливается запорная арматура данного типа из латуни либо стали. В первом случае она применяется лишь в бытовых трубопроводах. Причём и латунный, и стальной вентили устанавливаются в магистралях с низким давлением рабочей среды – до 15,792 атмосферы (1,6 МПа). Существует и другое конструктивное исполнение подобной сантехнической арматуры. Так, сегодня можно купить латунный запорный муфтовый вентиль под установку на резьбовые обжимные фитинги;

Фланцевые. Изготавливается корпус фланцевой детали из стали или чугуна. Её монтаж выполняется по совершенно иной схеме. Магистральные торцы корпуса этой арматуры заканчиваются фланцами. Эта конструкция более прочная. Поэтому приоритетной сферой применения вентиля запорного фланцевого являются инженерные коммуникации со средним уровнем давления – 10 МПа. Такая особенность позволяет применять данные устройства в промышленных и коммунальных магистральных трубопроводах. Практикуется фланцевый монтаж на трубах диаметром 10 ≤ D ≤ 1600 мм.

Оформление торцов – не единственное отличие вышеуказанных типов запорной арматуры. Фланцевый вентиль намного больше по сравнению со своим муфтовым аналогом. В цифрах это выглядит следующим образом: размер фланцевого вентиля может достигать 300 мм, в то время как размерный ряд муфтовых изделий заканчивается на отметке 63 мм.

Вентили различаются способом соединения — резьбовым, муфтовым, фланцевым

Помимо этих двух групп запорных деталей существует ещё и третья разновидность – вентили, конструкция которых рассчитана на сварной монтаж. Их магистральные торцы оформлены в виде гладких патрубков. Сфера применения сварного запорного вентиля – промышленные трубопроводы, работающие под давлением более 10 МПа.

В зависимости от конструкции корпуса вентили бывают:

Угловые. Соединяют расположенные перпендикулярно друг по отношению другу две трубы. Вентиль запорный угловой обладает следующими преимуществами:

  • эффективность и простота конструкции предоставляют возможность легко эксплуатировать и ремонтировать изделие.
  • по сравнению с задвижкой – небольшая строительная высота;
  • перекрытие потока рабочих сред обеспечивается малым ходом крана.

Проходные. Монтируются такие изделия на горизонтальном либо вертикальном узле трубопровода. Конструкция вентиля запорного проходного бывает двух видов: сильфонная (с высокой степенью герметичности) и сальниковая. Из недостатков такой детали эксперты выделяют:

  • высокое гидравлическое сопротивление;
  • довольно большой вес;
  • сложность конструкции корпуса. Это обусловливает тот факт, что для облегчения манипуляций проходной вентиль часто комплектуется электроприводом;
  • большие строительные размеры;
  • наличие зоны застоя. Там могут скапливаться частицы ржавчины, что, как правило, приводит к коррозии.

Конструкция сильфонного вентиля обеспечивает более высокую степень герметичности, чем сальниковые устройства

Корпус запорного проходного муфтового вентиля имеет 2 штуцера, на которых нарезана внутренняя или наружная резьба. В последнем случае муфта накручивается на корпус, а в сгон трубопровода монтируется её свободный конец. При наличии на запорной арматуре внутренней резьбы соединение с трубой выполняется путём вкручивания сгона в корпус проходного стального или латунного запорного муфтового вентиля.

Прямоточные. По внешнему виду устройство данного типа схоже с проходным вентилем, но длиннее и намного больше по размерам. Его конструктивное исполнение характеризуется тем, что патрубки располагаются противоположно друг другу. Регулировка потока в этом запорном вентиле осуществляется за счёт поперечного перемещения пропускного элемента, когда седло устройства совмещается с границами пропускного отверстия. Несомненным достоинством такой запорной арматуры является отсутствие зон застоя и малое гидравлическое сопротивление.

Монтаж водопроводных вентилей

В зависимости от способа монтажа водопроводные вентили классифицируются на четыре типа:

  • муфтовые – устанавливаются на трубы диаметром до 45 мм;
  • штуцерные – для трубопроводов сечением от 45 мм;
  • приварные – для крупногабаритных промышленных трубопроводов;
  • фланцевые (резьбовые) – для бытовых систем водоснабжения.

Рассмотрим технологию монтажа резьбовых вентилей. Для проведения работ вам потребуется минимальный набор инструментов – разводной ключ и уплотнитель (пакля либо фум-лента), с помощью которого будет обматываться резьба.

Резьбовые краны могут иметь внутреннюю либо наружную (реже – комбинированную) резьбу

Подбирать арматуру необходимо в соответствии с диаметром трубопровода, также обращайте внимание на то, что фланец трубы и вентиля могут иметь разные типы резьбы

В первую очередь необходимо перекрыть циркуляцию воды в трубопроводе и слить с системы всю воду.  Если вы выполняете замену крана, демонтируйте старую арматуру и очистите резьбу на трубе от остатков уплотнителя. В случае обнаружения дефектов на резьбе (нередко первые 2-3 витка просто сгнивают), необходимо обрезать поврежденный участок с помощью болгарки и нарезать новую резьбу.


Затяжка вентиля на трубопроводе

Учитывайте, что вентиль должен быть накручен на трубу не менее, чем на 5 полных витков. Проверьте глубину вхождения резьбы без льна, если все нормально – наматываем уплотнитель и посредством разводного ключа затягиваем вентиль на трубе.

Намотка уплотнителя (льна либо фум-ленты) должна выполняться в соответствии с направлением резьбы. Толщина уплотнение не должна превышать 1 мм, после обмотки лен необходимо промазать тонким слоем паковочной пасты (составы типа Унипак, Эрметика).

Особенности ремонта

В процессе эксплуатации арматура может подвергаться следующим неисправностям:

  • протечки из-за износа либо полного отсутствия (в контрафактных изделиях) уплотнительной прокладки;
  • запорный элемент слетает со штока, соединяющего его с регулирующим рычагом;
  • шток гнется из-за низкого качества металла;
  • вентиль не перекрывает водопровод из-за наличия окалины между запорным узлом и стенками корпуса.

Если запорный узел слетел со штока либо шток погнулся, потребуется менять кран полностью – самостоятельно можно устранить лишь проблемы с герметичностью арматуры. Делается это по следующей технологии:

  1. С помощью разводного ключа скручивается головка вентиля (кранбукса).
  2. Демонтируется накидная гайка , шток, маховик и втулка сальника.
  3. Прокладка меняется на новую аналогичного диаметра, поверхность штока обматывается толстым слоем льна, который утрамбовывается с помощью отвертки.
  4. На шток устанавливается втулка, которой прижимается набивка, и завинчивается накидная гайка.
  5. Отремонтированная головка крана собирается и завинчивается в корпус арматуры.

Далее необходимо затянуть накидную гайку и проверить герметичность конструкции. Если вышеуказанный ремонт оказался безрезультативным потребуется менять вентиль на новый.

Преимущества и недостатки

Запорные вентили отличаются способностью работать в условиях с повышенными термическими нагрузками и в условиях с высоким давлением, спокойно выдерживая его перепады.

Они легко монтируются и могут устанавливаться в любом месте трубопровода и в любом положении. Легки в обслуживании, к тому же служат долго, занимают мало места и сравнительно немного весят.

К недостаткам вентилей можно отнести высокий коэффициент гидравлического сопротивления, и, как следствие, большие энергозатраты при использовании.

Кроме того, вентили плохо справляются с транспортировкой вязкой рабочей среды из-за возможного застоя в местах перекрытия потока.

Рекомендуем ознакомиться: Как правильно выбрать и установить трехходовой регулирующий клапан для теплого пола

Классификация запорных устройств

В первую очередь все краны разделяют на 3 группы:

  • запорные, которые можно устанавливать в положение «Открыто» и «Закрыто»;
  • регулирующие, позволяющие изменять силу движения потока;
  • комбинированные, совмещающие в себе обе функции.

По внутреннему устройству вентили могут быть:

  • шаровыми (с круглым запорным элементом, оснащенным сквозным проходным отверстием);
  • дисковыми (перекрытие осуществляется путем опускания конуса в виде пробки).

По типу управления клапан запорный может приводится в действие:

  • механически (маховиком), т.е. вручную;
  • с помощью электроприводов, в т. ч. с пульта дистанционного управления.

Стальная задвижка характеристики

По своим техническим характеристикам стальные задвижки могут длительно выполнять запорные функции на трубопроводах в предельных условиях эксплуатации. Сталь свойствами превосходит характеристики чугуна и особо выделяется удар-устойчивость, и стойкость к повышенным давлениям и температурам. Таблица общих характеристик задвижек стальных

Наименование, (условия эксплуатации)Ду (мм)Ру (кг/см 2)Среды рабочиеt°C (рабочая)Минимальная t°C (окруж. среды)Герметичность класс
ЗКЛ, (У1, Т1)50 — 50016, 25, 40, 63Вода, пар, нефтепродукты-40 +425-40«А» по ГОСТ Р 54808 — 2011
ЗКЛ, (ХЛ1)Вода, пар, нефтепродукты-60 +425-60
ЗКС, (У1, Т1)15 — 150160Неагрессивные жидкие и газообразные среды-40 +425-40
ЗКС, (ХЛ1)-60 +425-60
Основные параметры по ГОСТ 9698, номинальные давления по ГОСТ 26349, пробные и рабочие давления по ГОСТ 356.

Вся продукция перед отправкой заказчику проходит проверку на герметичность на сертифицированных стендах опрессовки трубопроводной арматуры.

Стальные задвижки материалы.

Материалы исполнения у разных производителей не всегда совпадают, в таблице ниже представлены исполнения наиболее важных деталей конструкции клиновых задвижек из углеродистой и легированной стали, поставляемые нашим предприятием. Таблица материалов основных деталей

Марка стальной задвижкиДу (мм)Материал корпусных деталейСедло, клинНаплавка уплотнительных поверхностейКлиматическое исполнение ГОСТ 15150-69
30с41нж50 -50020, 25Л.20, 25Л20х13У1, Т1
30с15нж
30лс41нж20ГЛ09Г2С, 20Х13, 30Х13ЦН-6, ЦН-12М ЦН-12МХЛ1
30лс15нж
31с45нж; 31с77нж15 — 403020Х, 40х13, 14Х17Н2Отсутствует*У1, Т1
31с45нж50 — 15020Л20ГЛ, 20Х13, 30Х13ЦН-6, ЦН-12М ЦН-12М
31лс45нж 31лс77нж15 — 4009Г2С40х13, 14Х17Н2Отсутствует*ХЛ1
31лс45нж50 — 15020ГЛ**09Г2С, 20Х13, 30Х13ЦН-6, ЦН-12М ЦН-12М

* Клин однодисковый жёсткий для условных проходов 15, 20, 25, 32, 40 мм. Информация по материалам коррозиестойкой арматуры данные представлены в разделе нержавеющие клиновые задвижки.

Размеры стальной задвижки фланцевой.

ЗКЛ фланцевые задвижки имеют стандартные строительные длины по ГОСТ 3706. По умолчанию исполнения фланцев выполняются по ГОСТ 33259-2015:

  • Ру 16 кг/см2 – исполнение 1,
  • Ру более 25 кг/см2 – исполнение 3,
  • Ру более 40 кг/см2 – исполнение 2,
  • Ру более 63 кг/см2 – исполнение 7.

РуДуLHH1DD1D2hbdn
1650180285369160125102314184
80210373460195160133317184
100230497606215180158317188
150280645815280240212321228
2003307689863352952683232212
250330102513044053553203272612
300500118815324604103704272612
350550124816235204704304302616
4006005805254824323016
5007007106505854403320
2550250285369160125102317184
80283373460195160133319188
100305496606230190158321228
150403645812300250212327268
2004197709883603102783312612
250450104013284253703353333012
300502111815324854303904363016
3505505504904504403316
4006006105505054443316
4050250285369160125102317184
80283373460195160133319188
100305496606230190158321228
150403645812300250212327268
2004197709883753202853353012
250457104013284453853453393312
3005025104504104423316
350765705104654483316
4008386555855354543916
6350270382456175135323224
80321409503210170327228
100359503596250200329268
150447613779340280335338
20053685810784053453413312
16050300451525195145327264
80390565665230180333268
100450515615265210337308
1506007008603502903473312

Подробнее с характеристиками, конструкцией и размерами Вы можете ознакомится на странице изделий, там же Вы можете оформить заказ и купить по оптовой цене задвижки из сплавов углеродистой стали с доставкой при желании до «двери».

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
