Устройство и принцип работы сплит-систем, мобильных, оконных и испарительных кондиционеров

Преимущества отопления кондиционером:

Экономия электроэнергии

Отопление электрообогревателем

Классический электрообогреватель для того, чтобы обогреть помещение в 15 кв.м потребляет примерно от 1.5 кВт до 2 кВт. Обогрев будет не равномерным и температура воздуха рядом с отопителем будет значительно выше той, что в остальных частях помещения и потому режим работы обогревателя будет выставлен на большую температуру, чем требуется. Время, за которое электрообогреватель способен довести температуру помещения до комфортной для человека может превысить 1 час.

Обогрев кондиционером

Потребление электроэнергии кондиционером в режиме обогрева для помещения в 15 кв.м. не выше 0.7 кВт. Ч., то есть более чем в 2 раза ниже. Такое низкое энергопотребление кажется невозможным, если не знать принципа работы кондиционера на обогрев. Сам кондиционер не производит тепло, он его только доставляет в помещение путем теплообмена. Тот же принцип, что и на охлаждение, только наоборот. Тепло забирается в помещения с улицы, а холод выводится наружу. Расход электроэнергии происходит только на работу компрессора и вентиляторов.

Отопление квартиры в межсезонье.

В межсезонье, когда центральное отопление еще включили, а температура за бортом уже ниже 10 градусов приходится включать обогреватели. Хотя это время не превышает один месяц осенью и возможно при ранних заморозках весной, но в совокупности с летним охлаждением это дополнительный немаловажный аргумент в пользу необходимости установки кондиционера в вашей квартире. Кроме высокой энерго эффективности очень приятна такая функциональная способность кондиционера как автоматическая работа поддержания заданной температуры в режиме Auto. Вам только нужно включить кондиционер на тепло или холод, задать комфортную для вас температуру и поддержание температуры больше не буде требовать вашего участия.

Сложности отопление на даче

Дачный домик это то место, где проживание сезонное и редко требуется дорогостоящее капитальное отопление. Кроме того отсутствие газификации в садовых товариществах делает отопление не дешевым удовольствием. На высокую цену отопления накладывается лимит в потреблении электричества из-за нехватки мощностей, что делает отопление электрообогревателями невозможным. На загруженные сети накладываются так же перепады напряжения.

Дачное отопление кондиционером

В дачных домах, где чаще всего стены состоят из легких конструкций утепленных внутри и отделанный декоративной отделкой внутри и снаружи. Такие стены хорошо работают на сдерживание температуры, но никак температуру не аккумулируют. По этой причине требуется постоянный источник тепла. Это делает межсезонное отопление одновременно всего дома затратным, да и ненужным по причине непостоянного проживания. Установка кондиционеров в разных помещениях дает возможность задавать разную температуру, что дает дополнительную возможность для экономии электроэнергии. Вместе с низкой стоимостью отопления кондиционером важна также быстрота доведения температуры до комфортной. За счет способности прогона большого объема воздуха через теплообменник воздух в помещении быстро нагревается

В некоторых кондиционерах есть функция защиты от перепадов напряжения, что так же немаловажно в дачных поселках при нестабильном энергоснабжении

Минусы обогрева помещения кондиционером

Существенным недостатком обогрева помещения кондиционером является то, что продолжительная работа кондиционера в этом режиме при уличной температуре ниже 0 градусов не желательна. Даже если Вы прочитали в инструкции что кондиционер работает например до — 10, то это не совсем так. Работа при отрицательных температурах предполагает подогрев отвода конденсата. Связанно это по большей части с тем, что конденсат при режиме «обогрев» образуется в наружном блоке и стекая замерзает в отводе дренажа, образуя пробку. После чего лед намерзает внутри наружного блока. Лед намерзая может повредить вентилятор. Кроме того при низких температурах энергоэффективность кондиционера падает. Если Ваш кондиционер специально не рассчитан производителем для низких температур, то продолжительная работа в режиме обогрева, при уличной температуре ниже -7ºC неминуемо приведет к его поломке.

Тепловой насос — кондиционер для отопления

Тепловые насосы, это по сути те же сплит-системы, но специально адаптированы для работы при очень низкие температуры. На рынке представлены тепловые насосы для работы при -25°C, -30°C, и даже до -40°C. Подробнее о тепловых насосах.

Если Вам помогла моя статья, оцените её пожалуйста в соц.сетях.

Как устроен кондиционер

Внутренний блок

Эта часть устройства расположена внутри помещения и охлаждает или нагревает там воздух. Сейчас развелось столько разновидностей внутренних блоков, что можно найти модель под любой дизайн интерьера.

Его устройство:

• пластиковый корпус;
• съемная передняя решетка;
• фильтр грубой очистки;
• испаритель;
• радиатор;
• индикационная панель (световая);
• регулируемый вентилятор;
• горизонтальные шторки (с электроприводом);
• вертикальные шторки;
• фильтр тонкой очистки;
• плата управления;
• ёмкость для конденсата;
• блок штуцеров для медных трубок соединения;
• пульт ДУ.

Как уже упоминалось выше, существует много способов расположения этих модулей. Кроме тог, в некоторых моделях есть дополнительные функции. Это могут быть: функция самодиагностики, которая может самостоятельно обнаружить поломку, функция управления с помощью смартфона. Еще устройство оснащают возможностью автоматически поддерживать работу в определенном режима и жидкокристаллическим дисплеем.

Наружный блок

Конструкция этого блока намного сложнее, ведь он основной.

А состоит он из следующих деталей:

1. Радиатор с вентилятором. С помощью этих двух элементов охлаждается фреон, который течет по трубкам.
2. Компрессор, который сжимает фреон и “гоняет” его по кругу.
3. Плата управления – “мозги”, которые всем управляют.
4. Клапан, с помощью которого меняются режимы холод-тепло.
5. Внешний корпус с фильтром – обеспечивает защиту от вредных частиц и вандалов.

Так, в основном, устроены и работают бытовые и промышленные климатические установки. Какую выбрать, каждый решает для себя сам, исходя из потребностей, желаний и финансовых возможностей.

Переключение кондиционера на тепло

Следует эксплуатировать кондиционеры с четким соблюдением самых необходимых норм – это действие обеспечит продления срок службы до максимального, а также избавляет владельцев климатического оборудования от необходимости дорогого и частого ремонта, который, как правило, проводится с заменой дорогостоящих частей вроде компрессора или платы управления.

Для установки кондиционера на тепло (обогрев) необходимо:

1 Вариант:

1) Смотрим в пульт, там кнопка “MODE” (у некоторых пультов она скрыта крышкой).

2) Жмём на кнопку “MODE”, пока на табло не будет значка “солнышка” или надписи “HEAT”.

3) Поднимаем температуру до нужной Вам.

4) При изменении режимов удерживайте пульт в сторону кондиционера, чтобы он принимал сигналы, как Вы настраиваете и издавал звук подтверждающий сигнал.

Также возможно произвести все вышеперечисленные настройки на пульте и после этого направив пульт на кондиционер нажать кнопку “ON”.

5) Ждём около 5 мин, или идём пить чай.

6) В режиме тепла вентилятор внутреннего блока включается не сразу!

2 Вариант:

1) Смотрим в пульт, кнопки “MODE” нет, но есть кнопка над которой символы: “снежинка”, “вентилятор”, “капелька”, “солнышко”.

2) Выбираем “солнышко”.

3) Выставляем температуру выше помещения. (Пример в комнате 20 градусов — ставим 25 или 27).

4) Также как и в 1 варианте включаем кондиционер, должен пискнуть характерным звуком у всех по разному. Когда проводной пульт-обычно молчит, но на кондиционере при включении загораются лампочки.

5) Идём пить чай, если не хотите просто ждём минут пять.

3 Вариант:

У Вас на пульте не отображается не “HEAT”, не значка “солнышко”, но другие режимы отображаются.

Это говорит о том, что Ваш кондиционер не способен приносить тепло в Ваш дом. Он у Вас работает только на холод.

4 Вариант:

Вы уверены, что кондиционер тепло-холод, а не просто холод.

Вы проделали все операции сказанные выше.

Кондиционер включен, режим тепла выставлен, температуру подняли выше приблизительно 30*С., кондиционер пискнул или загорелись лампочки на внутреннем блоке.

Кондиционер тепла не даёт, и включен уже 30-60 минут.

Я сожалею, но Вам необходим ремонт кондиционера.

До установки кондиционера требуется детально изучить инструкцию, в которой указано как лучше произвести данные действия, а также как включать кондиционер на тепло. Специалисты советуют не экономить на таких ответственных действиях, как установка, а довериться профессионалам. Но вот с элементарными функциями нужно разобраться самостоятельно.

Как настроить кондиционер на холод

Для того чтобы настроить сплит-систему на охлаждающий режим работы, необходимо выполнить следующую последовательность:

• Включаем сплит-систему в «сеть» (помещаем штепсель в розетку или через автомат). После включения должен раздаться звуковой сигнал внутреннего блока, который свидетельствует о включении устройства. Необходимо подождать пока жалюзи перейдут в закрытое положение.
• После нажатия на кнопку «On» жалюзи должны перейти в открытое положение.
• Выбираем режим работы на охлаждение с помощью кнопки «Mode». Для этого необходимо нажимать данную кнопку пока на панели не появится обозначение необходимого режима – «cool» или стилизованное изображение снежинки.
• Температурный режим выбирается кнопками «вверх», «вниз» или «+», «-». Выбирается температура, которую сплит-система должна поддерживать в обслуживаемом помещении.

Важно! Некоторые модели после настройки температуры и отображения значения на информационном табло меняют значение на текущую температуру воздуха в комнате. При этом работа по охлаждению будет выполняться до достижения и поддержания первоначального заданного значения.. Если есть необходимость, то меняется скорость вращения вентилятора с помощью кнопки «fan»

Если есть необходимость, то меняется скорость вращения вентилятора с помощью кнопки «fan».

Направление воздушного потока через регулировку положения створок жалюзи осуществляется кнопкой – «swing».

Следует отключать кондиционер на ночь или если появилось ощущение холода. Следует всегда настраивать оптимальную температуру. Это позволит не только добиться комфорта, но и использовать устройство в нормальном режиме работы. Ночью желательно повышать заданную температуру на 2-3С.

Настройка сплит системы на теплый воздух

Возьмите пульт от вашего кондиционера и включите его. Обычно это делается клавишей On/Off. После этого активируйте тепловой режим при помощи кнопки “heat”. Однако, не на всех пультах присутствует кнопка именно с такой надписью. Там может быть любая другая кнопка, например «mode», переключающая кондиционер между его режимами. На таких клавишах обычно рисуют обозначение смены погоды при помощи, скажем солнышка и снежинки. Если возможности переключить кондиционер в такой режим нет, то, скорее всего, он не поддерживает такую функцию.

Бывает и такое, что нужные нам надписи на пульте есть, а кондиционер все равно ничего не обогревает. Это из-за того, что сегодня, нередко для устройств с совершенно различным функционалом используются универсальные пульты. Поэтому, все же лучше убедиться, что функция обогрева есть именно в вашей модели.

Переключившись в режим обогрева, а индикацию этого вы должны увидеть на дисплее устройства, можем отрегулировать нужную вам температуру. Обычно это можно делать при помощи кнопок верх/низ или +/-. В отдельных моделях, настройка сплит системы выполняется до включения. Т. е. сначала нужно задать все необходимые параметры, и только потом нажимать кнопку включения on/off.

Дренажная помпа для кондиционера – правила выбора и установки

Советы по эксплуатации

Еще одна причина, почему обычный кондиционер зимой невозможно включать на тепло – это возникновение технических неполадок в системе из-за:

• недоразмеренности конденсатора внешнего блока;
• загустения масла в картере компрессора;

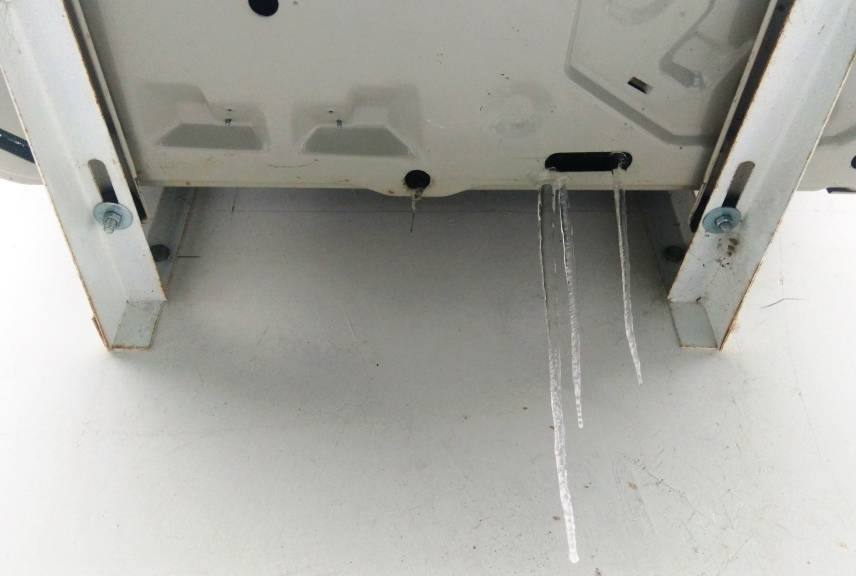

• замерзания конденсата в дренажном шланге;
• затекания в картер фреона в жидком состоянии при холодном пуске.

Получается, что работа кондиционера в зимнее время на тепло приносит больше проблем, чем пользы. Исключением могут стать сплит-системы некоторых японских марок, которые оборудуют свои холодильные машины встроенными обогревателями дренажного шланга и картера, а также применяют технологию двухфазного впрыскивания фреона и компрессоры со штуцером инжекции. Такие агрегаты греют и при -25°C.

Существуют зимние комплекты для сплит-систем, состоящие из обогрева дренажа, замедлителя вращения вентилятора и подогрева картера компрессора. Многие заблуждаются, считая, что с ними можно включать кондиционер зимой на тепло даже в -20°C.

последствия обогрева кондиционером зимой

При покупке обязательно стоит обращать внимание на ограничения эксплуатации кондиционера на тепло/холод, так как не все модели способны поддерживать нужные температурные параметры в том или ином регионе. Стандартные ограничения температуры обогрева по нижней границе нормы – до -5°C

Какие еще существуют эксплуатационные особенности кондиционера при работе на тепло? Стоит учитывать, что верхняя граница нормы тоже существует. Большая часть сплит-систем on/off бытового класса настроена на обогрев помещения от 18-20°C. При необходимости расширить эти границы подбирают модель, рассчитанную на северные регионы и страны.

Современные модели кондиционеров довольно сложная бытовая техника, настройка которой требует соблюдения основных правил.

1. Надо четко подбирать мощность изделия в зависимости от объема помещения: в регионах с очень жарким климатом необходимо устанавливать системы с большей мощностью, с улучшенными характеристиками режима охлаждения.
2. Всегда соотносить режим работы изделия с погодными условиями снаружи.
3. Чтобы не допускать появления любых простудных заболеваний, необходимо точно настраивать оборудование в режиме холод.
4. Проводите регулярное техническое обслуживание — эти мероприятия позволят вам обеспечить нормальную работу изделия, а всей семье безопасный и комфортный микроклимат.
5. Установку, обслуживание и ремонт оборудования должны делать только профессионалы.

Важно знать и такие нюансы: первые несколько минут прибор должен работать в качестве кондиционера, а не обогревателя. Это нужно для того, чтобы согрелся наружный блок и оттаял возможно образовавшийся в дренаже лед

Следующие разы этот момент будут регулировать вентиляционные обороты. Также во многих моделях предусмотрена специальная функция DeIce, которая позволит не перепутать режим правильного включения.

А вот еще несколько советов, которые помогут улучшить работу техники.

1. Подогрев дренажа позволит воде не замерзнуть и уберет конденсат.
2. При остановленном компрессоре можно включить подогреватель, который подогреет масло и предотвратит его загустение. В этом случае хладагент не сможет вытечь в картер.
3. Если в устройстве наружного блока есть контролер вентилятора, то он нагонит актуальную температуру и предотвратит обмерзание внутреннего блока.

Что такое сплит-система в кондиционерах

Кондиционером называют любое устройство, предназначенное для охлаждения воздуха в помещении. Модели приспособлений бывают кассетными и канальными, колонными, стационарными и мобильными. Сплит-система кондиционера значит, что агрегат состоит из двух и более отдельных блоков. Один из них вынесен на фасад здания, а другие расположены внутри помещения. Между собой модули соединены при помощи электропроводки и трубок, в которых циркулирует теплоноситель.

Устройство имеет важные преимущества перед обычными моделями. Прежде всего, установить его можно в любом помещении — даже там, где в принципе нет проемов в стенах, подходящих для монтажа обычного оконного кондиционера. Кроме того, сплит-система:

• отличается повышенной мощностью и позволяет охлаждать большие пространства;
• издает мало шума в сравнении с простым кондиционером-моноблоком;
• позволяет монтировать внутренний модуль в любом удобном месте комнаты и обеспечить направленный поток холодного воздуха.

Функциональность сплит-системы зависит от конкретной модели. Некоторые агрегаты работают только на охлаждение, другие поддерживают режимы вентиляции, обогрева и даже очистки воздуха.

Виды сплит-систем

Сплит-системы представлены несколькими основными разновидностями:

1. Настенные. Один блок агрегата монтируют на фасаде за окном, а второй вешают на стену в комнате.
2. Канальные. Внутренний блок встраивают в пространство между настоящим и подвесным потолком. В произвольных точках помещения размещают специальные каналы, предназначенные для забора и подачи воздуха с улицы.
3. Потолочные. При работе устройство обеспечивает равномерное распределение потока воздуха по всей комнате.
4. Кассетные. Сплит-системы устанавливаются за подвесным потолком, снаружи остается только декоративная решетка устройства.

Кондиционер какого типа выбрать для дома, зависит от размеров комнаты, требований к качеству охлаждения и финансовых возможностей.

Что такое мульти-сплит-система в кондиционерах

Иногда состав кондиционера со сплит-системой представлен не двумя, а тремя и более блоками. Один из них предназначен для выноса за окно, другие необходимо монтировать в разных точках квартиры.

Такая конструкция называется мульти-сплит-системой. Стоит она дороже обычных агрегатов, зато позволяет поддерживать приятный микроклимат не в одной комнате, а во всем доме.

Влияние монтажа на работу системы

Неправильно предполагать, что сплит-система будет работать исправно, вне зависимости от того, кто и как её устанавливал. А вот и нет. Монтаж такого непростого устройства – это довольно сложный процесс. В нем есть свои нюансы и хитрости, которые нужно знать и учитывать.

Поскольку сам прибор – удовольствие не из дешевых, то было бы странно сэкономить на его установке, чем благополучно его угробить.

Одним из нюансов правильного монтажа сплит-системы является установка вот такого козырька, который способен уберечь ваш дорогостоящий прибор от осадков и солнечных лучей

Ошибки, допущенные на стадии монтажа, могут привести к недостаточному прогреву пространства, когда устройство должно работать на обогрев. Одна из распространенных ошибок – неправильная организация воздушной циркуляции. Воздушные массы должны не только иметь беспрепятственный доступ к системе, но и свободный отток от неё.

Следует внимательно отнестись и к следующим моментам установки:

• внешний блок не должен вплотную прилегать к стене: с помощью кронштейнов или анкеров его нужно укрепить на достаточном расстоянии;
• строго горизонтальную установку блока следует проверить строительным уровнем;
• для кондиционера лучше предусмотреть отдельный автомат на щитке и собственный кабель;
• защитите внешний блок специальным козырьком от осадков и прямых солнечных лучей;
• влага не должна застаиваться внутри системы, а это значит, что дренажную трубку следует устанавливать под наклоном;
• между внутренним и внешним блоком может быть определенный перепад высоты, но в разумных пределах: не больше 20 м;
• внутренний блок лучше не устанавливать непосредственно над батареями отопления или прочими источниками тепла, на пути воздуха не могут находиться шторы, а от устройства до мебели должно быть не менее трех метров;
• избегайте такого расположения прибора, когда воздушные потоки, исходящие от него, будут направлены непосредственно на людей – заработать в таких условиях воспаление легких даже в летний зной проще простого.

Не ждите поломок или других непонятных ситуаций, чтобы начать изучать Инструкцию. Знание особенностей вашей покупки, правил её работы и нюансов ухода за ней помогут вам эксплуатировать её не только долго, но и на здоровье, а не во вред.

Своевременный и профессиональный уход за кондиционером продлевает срок его полезного использования и помогает сохранить здоровье всем жильцам дома, где он эксплуатируется

Чистить устройство, менять его фильтры или осуществлять дозаправку хладагента – это функции специализированной организации. Не пытайтесь самостоятельно починить кондиционер – это опасно. Обесточьте его и пригласите мастера.

Однако, если вы привыкли все делать самостоятельно и уверены в собственных силах, то советуем предварительно изучить правила обслуживания сплит-систем.

Польза и вред от кондиционера

Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

• Есть вероятность, что в этих устройствах размножаются вредные бактерии.
• Климатическое оборудование благоприятствует распространению вирусов.
• Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
• Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Эффективное и экономное использование

Мы разобрались какую оптимальную температуру должен поддерживать кондиционер летом. Настроить кондиционер и наслаждаться комфортом достаточно просто, однако, это может «влететь в копеечку». Климатическое оборудование потребляет большое количество электричества.

И если вы не хотите, чтобы счет за электроэнергию увеличился в несколько раз, то стоит соблюдать несколько простых правил:

1. Занавешивайте шторы. Это позволит защитить комнату от нагрева солнцем, а значит на охлаждение комнаты понадобится меньше энергии.
2. Устанавливайте минимальную скорость потока воздуха. Да, в этом случае комната охладиться чуть медленнее, но 15-20 минут, точно не будут критичными. Обязательно закрывайте окна и двери в помещении.
3. Настройте угол наклона горизонтальных жалюзи параллельно полу. В этом случае Охлажденный воздух будет опускаться вниз, а горячий подниматься наверх. Это позволит быстрее привести комнату к нужному температурному режиму

Если в вашей модели нет возможности отрегулировать жалюзи, то установите защитный экран прямо под кондиционером.

В этом случае поток воздуха будет рассеиваться сразу, что увеличит эффективность работы кондиционера.

Для максимальной эффективности защитный экран нужно устанавливать вплотную к внутреннему блоку. Но при этом он не должен мешать движению горизонтальных жалюзи

Стоимость защитных экранов небольшая — от 1000 рублей. Но можно изготовить его самостоятельно из оргстекла или плексигласа.

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Внутренние блоки бывают:

• Потолочные — кассетные, канальные;
• Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
• Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.
