Fenix
Производство: Чехия.
Особенности производителя:
Чешская компания Fenix более 25 лет выпускает теплоизлучающие панели, нагревательные кабели, тепловые пленки и маты для промышленного и бытового применения. Ее продукция экспортируется в 65 стран. Она стремится не только к расширению сети продаж, но и оказанию технической поддержки потребителям своего товара. Успешность предприятия подтверждается включением его в «Регистр ликвидных фирм», престижными национальными и международными наградами и сертификатами.
Продукция компании не отличается инновационной уникальностью разработок, но характеризуется исключительно высоким качеством при доступности цены. Предприятие ориентируется на массового потребителя, выпуская оборудование прямого и инфракрасного нагрева для всех типов полов.
Выпускаемые типы теплого пола:
1. Нагревательные кабели. Производитель выпускает нагревательные кабели предназначенные для монтажа на бетонное основание с последующим обустройством стяжки и кабели для монтажа непосредственно на утеплитель, также с обустройством стяжки.
Структура нагревательного кабеля MADPSN.
2. Нагревательные маты. Fenix производит два типа нагревательных матов: термоматы для монтажа в слое мастики под плитку или керамогранит и маты для монтажа внутри теплопроводного материала — ангидрита или бетона.
Термомат Fenix.
3. Фольгированный нагревательный мат. Маты AL MAT можно применять под плавающими типами пола (ламинат, винил), в помещениях с повышенной влажностью.
Нагревательные маты AL MAT.
4. Нагревательная пленка. Компания производит инфракрасную нагревательную пленку ECOFILM F и ECOFILM SET для укладки под паркетную доску или ламинат. Кроме этого, возможна укладка данных пленок под линолеум и ковролин или с применением дополнительных подкладок.
Нагревательная пленка ECOFILM SET.
4. Терморегуляторы. Собственные интеллектуальные блоки Fenix последнего поколения позволяют адаптировать теплые полы в системы «умного дома» или вручную дистанционно управлять режимами работы.
Инфракрасные карбоновые полы
Инфракрасные полы состоят из нагревательных элементов, заполненных карбоновой смесью и закрепленных на основе из полипропилена. Под воздействием тока карбон выделяет тепловые волны длиной 8–14 мкм; волны проходят через напольное покрытие и прогревают именно предметы в комнате (воздух – только незначительно). В комнате, обогреваемой инфракрасным карбоновым полом, всегда очень комфортно– нет пересушенного воздуха, из-за которого мы так страдаем зимой.
RavaУчастник FORUMHOUSE
Нагревает предметы: стол, лестницу, стены, в этом и весь смысл. Открываешь настежь окна, проветриваешь, а когда все закроешь – опять тепло. Потому что не только воздух теплый, а все вокруг.
Инфракрасные полы не боятся морозов: можно приехать в зимой в холодный загородный дом на выходные после недели адских минусов, включить систему и она будет нормально работать, и комфортная температура установится очень быстро (система входит в рабочий режим за 5-7 минут, но и остывает такой пол сразу же).
У пленочного и стержневого пола есть свои особенности.
Пленочный пол | Стержневой пол |
Монтируется без мокрых процессов, на сухую ровную поверхность под финишное покрытие. Монтаж быстрый, с возможностью демонтировать систему и использовать еще раз. | Укладка выполняется в стяжку или слой плиточного клея (2 см) с обязательной термоизоляцией чернового основания. Для подложки покрытия не допускаются фольгированные материалы. |
Не рекомендуется под ковролин, ковровую плитку, линолеум на войлоке – эти покрытия в несколько раз снижают эффективность обогрева. Паркет и массивную доску можно, если рабочая температура системы не выше 28 градусов. | Саморегулируемая система: если на участке под мебелью температура пола повышается, падает мощность потребления нагревательных элементов. И наоборот. |
Допускается разрезать на части и размещать произвольно – это позволяет обогревать только какие-то локальные участки помещения: проходы, место, где играют дети и т.п. | Стержневой пол укладывают в любом помещении, можно ставить сверху габаритную мебель и оборудование. |
Если какая-то секция сломается, пол будет работать в прежнем режиме – вы этого даже не заметите. | Благодаря схеме параллельного подключения система будет стабильно работать, даже если выйдет из строя несколько нагревательных элементов. |
Нагревательные покрытия такого типа применяются для обогрева лестниц и крыльца в частных домах, для предотвращения образования льда.
Электрический мат
Рассматривая отзывы о теплом электрическом поле под плитку, следует выбирать один из лучших вариантов для представленного покрытия. Таковым, например, является мат. Эта система представляет собой тонкий провод (толщина 3-3,5 мм), который разложен с определенным шагом на полимерной сетке.
Электрические маты имеют массу достоинств. Они монтируются быстро. Дорожку с проводом можно просто раскатать, а затем смонтировать на нее сразу плитку. В этом случае не потребуется делать толстую стяжку. Это значительно удешевляет процесс монтажа. Раскладывать провод вручную не потребуется. Он уже смонтирован на сетке с требуемым шагом. Допустить ошибки при монтаже в этом случае гораздо сложнее.
Мат можно укладывать под плитку практически в любом помещении. В квартире или частном доме эта система станет лучшим вариантом. Представленный провод из-за небольшой толщины и отсутствия стяжки приподнимет уровень пола всего на 1,5 см. Если тонкий провод монтируют в квартире второго или последующих этажей, не нужно укладывать под провод утеплитель.
В продаже представлен тонкий электрический провод для обогрева, который не разложен на сетке. Он смотан в бухту. Мастер сам раскладывает систему с требуемым шагом. В этом случае стоимость системы будет меньше, чем у мата. Но все преимущества этой методики обогрева тонкий провод сохраняет.
Какой электрический пол лучше выбрать под плитку?
Электрический теплый пол в магазинах предлагается в четырех вариациях:
- кабели;
- маты;
- пленки;
- стержни.
Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.
Варианты электрических полов
Кабельные
Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.
Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.
Греющий кабель бывает:
- резистивным;
- саморегулирующимся.
Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.
Нагревательные маты и кабельный пол
Маты
Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно. Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

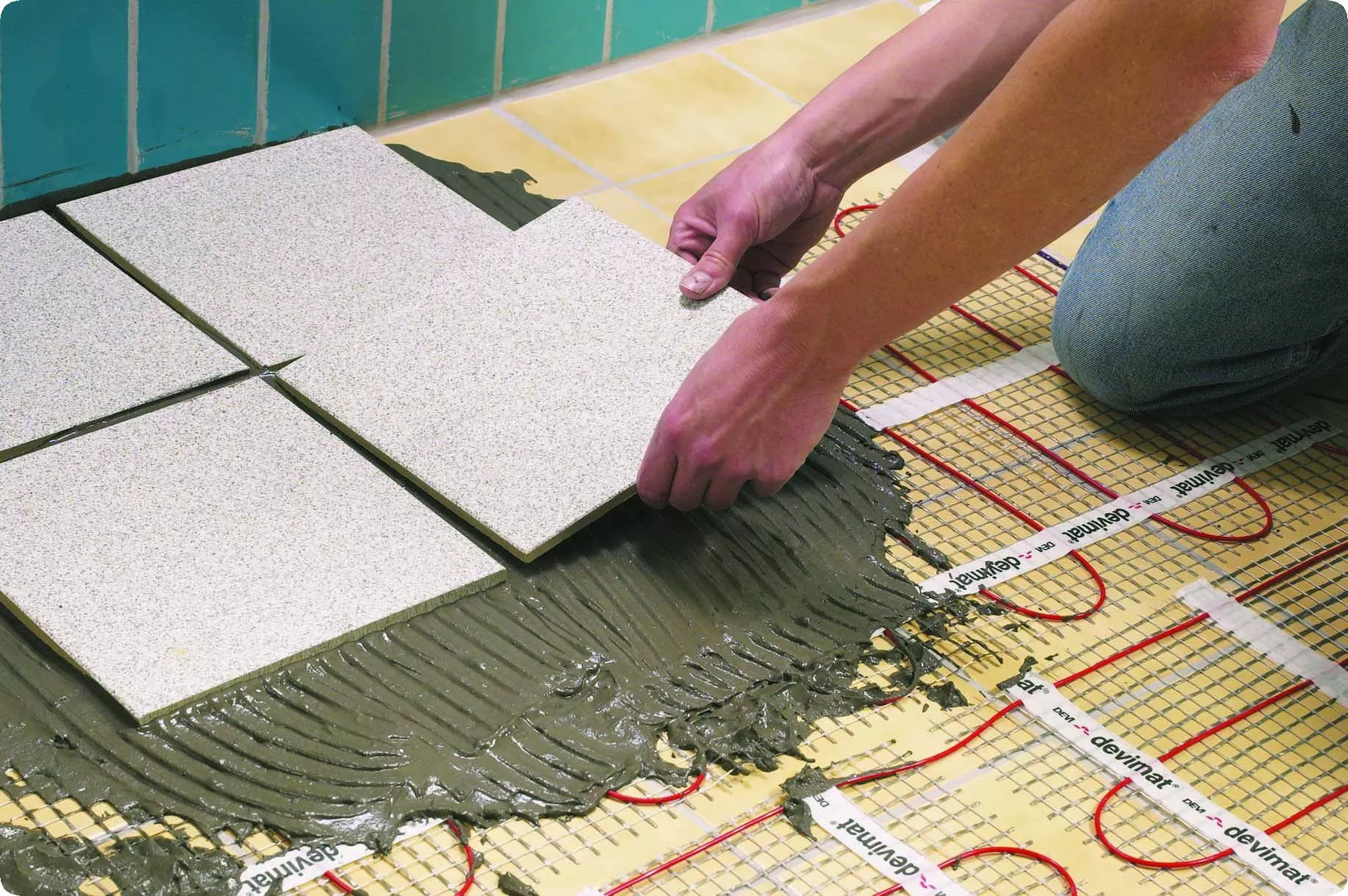

Как уложить плитку на нагревательные маты
Пленочный теплый пол
Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.
Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.
Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.
Пленочный и стержневой
Стержневой
Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.
Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.
Инструкция укладки и подключения систем теплого пола
Это интересно: Пластификатор для стяжки теплого пола — во всех подробностях
Советы
При самостоятельном монтаже электрических теплых полов возникают проблемы, приводящие к быстрому выходу из строя оборудования. Чтобы этого не произошло, профессионалы советуют выполнять простые рекомендации:
Выбирая теплый пол, следует ориентироваться не на площадь комнаты, а на обогреваемое пространство.
Нагревательный кабель резать нельзя. Укорачивание приводит к повышению мощности, перегреву и быстрому выходу из строя. Если длина не подходит, уменьшают шаг или увеличивают обогреваемую площадь.
Нельзя включать систему до укладки и полного высыхания раствора.
Мусор мешает полноценному теплообмену
Поэтому перед монтажом пространство очищают от посторонних предметов.
При самостоятельной укладке важно соблюдать все требования. Радиус изгиба и минимальное расстояние указывается в технических характеристиках электрокабеля.
Нельзя закладывать термодатчик в раствор напрямую
Его предварительно упаковывают в гофрированную трубу, куда не попадет бетон.
Использовать один кабель для разных помещений запрещено, так как комнаты могут иметь разную площадь и микроклимат.
Для правильного монтажа заранее составляют схему, где описывают шаг и радиус изгиба.
Нельзя включать систему для ускорения высыхания смеси. Клей или бетон должны высохнуть самостоятельно.
Почему под плитку не рекомендуется теплый пол с водяным обогревом
Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

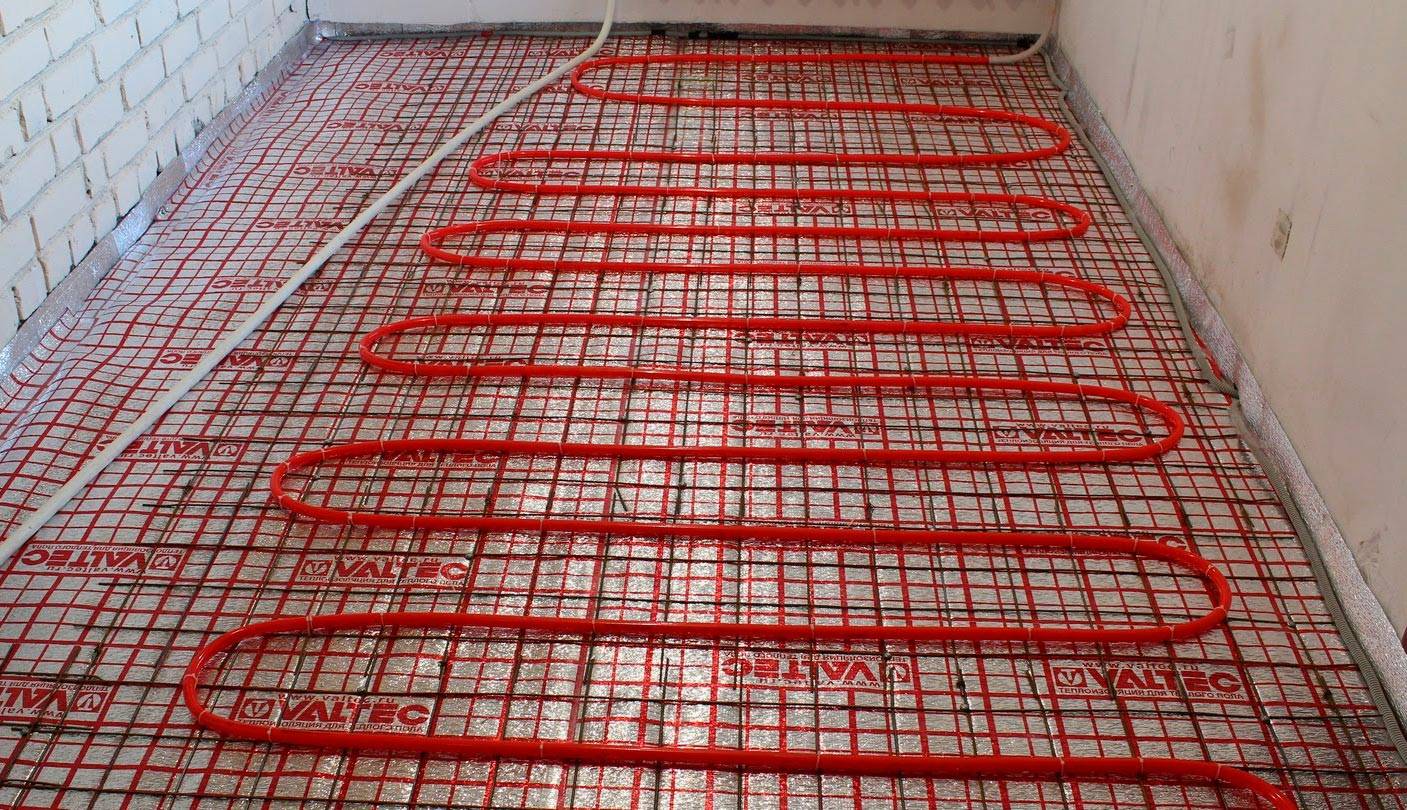

Укладка труб водяного теплого пола
Технологические причины
Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.
Устройство теплого пола
Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.
Коллекторный узел и элементы управления теплым полом
Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.
Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон
Физические причины
Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.
Нанесение клея на кафель
Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.
Отклеившееся кафельное покрытие придется менять
Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.
Плитка поверх труб прогревается неравномерно
В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.
Пошаговая инструкция монтажа теплого пола с водяным подогревом
Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола
Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру
Вместе с тем он обеспечивает ровный прогрев всего помещения.
Подготовка
Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.
Подготовительные работы затрагивают следующие этапы:
- Установка новой стяжки высотой 3-7 мм.
- Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
- В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
- Сверху укладывается армирующая сетка для закрепления стяжки.
Подключение
Подключение водонагревательных труб может происходить следующим образом:
- Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
- Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
- Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.
Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.
Водонагревательные трубы устанавливаются одним из следующих способов:
- Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
- Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
- Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
- Крепёжная стальная проволока.
- Маты из полистирола.
- Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

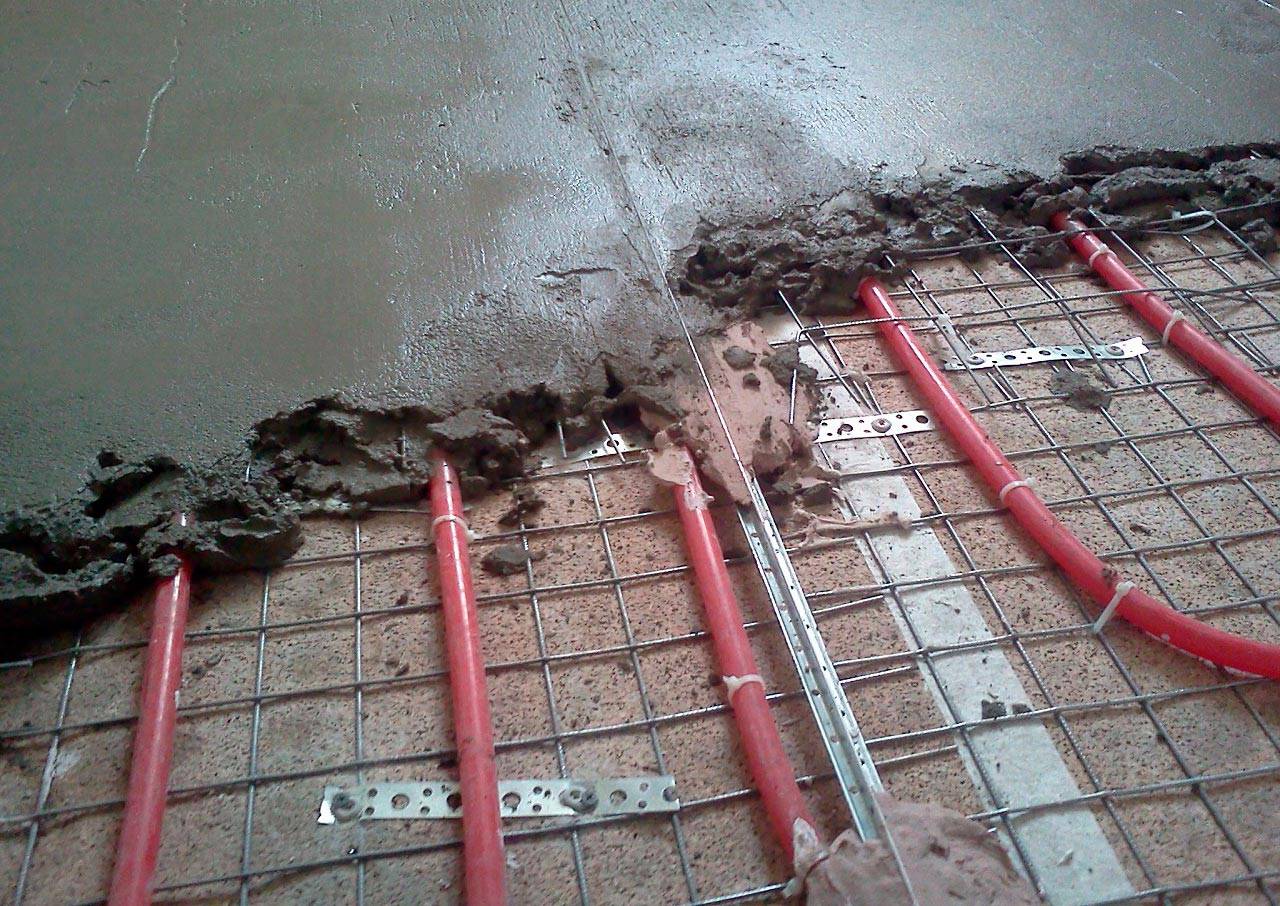

Стяжка
Для стяжки водяного пола используют:
- Смесь, хорошо проводящую тепло. Состав может быть самым разным.
- Классический бетон с добавлением пластификатора.
Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.
Рейтинг инфракрасных пленок
Некоторые владельцы загородных домов или больших квартир предпочитают утеплять полы не за счет монтажа кабелей, а за счет специальной инфракрасной пленки. Рассмотрим, какие фирмы в производстве такой пленки преуспели:
- Electrolux ETS 220-10 –производиться под шведской маркой в Южной Корее. Эта пленка рассчитана на помещение в 10 квадратных метров. Стоит отметить, что потребление энергии будет выше, чем у электрического кабеля этой же фирмы, но надо учитывать и тот факт, что монтировать пленку намного проще и укладывается она равномерно по всей площади;
- Caleo PLATINUM 230 – отечественная марка, которая имеет огромный срок гарантии – 50 лет. Такой теплый пол может укладываться на максимальный метраж. Пленку удобно раскроить, она имеет прочность и может саморегулировать температуру. Единственным минусом, который есть у этой компании можно считать высокую стоимость материала;
- Caleo GOLD 170 – марка, которая немного уступает своим качествам Caleo PLATINUM 230. В первую очередь, стоит отметить, что шаг раскроя становиться значительно выше на 20 см, кроме всего прочего отсутствует регулировка температуры, да и гарантия фирмой предоставляется на 15 лет.
Лучшие «греющие кабели» для теплого пола
«Кабельное отопление» устроено просто: провод с высоким сопротивление сильно разогревается, прогревая стяжку. От нее поднимается теплый воздух вверх, разогревая всю комнату.
К тому же, это один из самых дешевых видов «хот флора», который можно купить.
Electrolux ETC 2 17 1200
Пожалуй, этот электрический теплый пол можно назвать лучшим в категории. Серия ETC 2 17 1200 рассчитана на 10 кв.м с потреблением 1,2 кВт мощности. Судя по отзывам – это модель на века, т.к. прекрасно служит 3-5 лет без нареканий.
ETC 2 17 1200 быстро выходит на рабочую температуру – комната прогревается за 1,5 часа. Прогрев осуществляется равномерно, без рывков. Интересно, что брака в линейке почти нет.
Цена, как для «Электролюкса» низкая – всего 7 000 рублей.
Пожалуй, единственный недостаток – высокое потребление энергии.
DEVI DEVIflex 18T (DTIP 18) 1340Вт
Датский производитель электрических теплых полов под плитку. «ДЕВИфлекс» нельзя назвать экономичным, т.к. при мощности 1,34 кВт, рассчитан он всего на 9,1 кв. м. К тому же эта серия одна из самых дорогих – 11 500 р за штуку!
Почему же он попал в рейтинг? Это лучший теплый пол под плитку. Процент брака у производителя минимальный – можно смело залить бетоном и забыть.
Кабель покрыт плотной гидроизоляционной оболочкой, поэтому потопы DEVI DEVIflex 18T (DTIP 18) 1340Вт не страшны.
Изоляция, кстати, самозатухающая.
Warmstad WSS 1115
Какой лучше выбрать кабель для бюджетного ремонта. «Warmstad», несмотря на европейское название – российский бренд. Вследствие этого и цена в 2 раза ниже, чем у Electrolux – 4 100 р.
Качество при этом «чуть выше среднего». Есть отзывы, говорящие о обрывах нагревающих нитей, холодных участках и т.д. что говорит о экономии при производстве. Брак при этом также выше, чем у европейских конкурентов, поэтому заливать его бетоном не стоит – предпочтительнее разборные стяжки.
При этом и преимуществ у него достаточно:
- выход на рабочую температуру за час;
- простой монтаж;
- хорошая самозатухающая изоляция;
- есть гарантия от производителя.
Thermo SVK 20 1020Вт
Малоизвестный скандинавский бренд, со штаб-квартирой в Стокгольме. Информации о данном кабеле немного, как и отзывов, но достоверно известно, что:
- Кабель изолирован герметичной замозатухающей оболочкой. Причем работать он может даже при погружении в воду на улице!
- Присутствует хорошее заземление.
- Обрывы и холодные участки не встречаются.
К тому же на Thermo SVK 20 1020Вт распространяется гарантия от производителя.
Рассчитан кабель на 10 кв.м., с потреблением мощности в 1,02 кВт.
Инфракрасный теплый пол
Выбирая, какой лучше теплый пол под плитку, инфракрасную электрическую пленку следует отложить в сторону. Представленная разновидность обогрева предназначена исключительно для монтажа без раствора. На пленку можно смонтировать ламинат, линолеум или паркет. Для плитки этот вариант является менее предпочтительным.
Пленка отличается меньшим классом защиты. Поэтому раствор, который является щелочной средой, постепенно будет разъедать непрочный слой ламината. Чтобы понять, почему так происходит, следует рассмотреть устройство инфракрасного теплого пола. Проводником электричества, который нагревается, в этом случае является специальная паста (чаще всего она изготовлена из карбона).
Этот состав заламинирован в специальный тонкий пластик. Если сверху на него уложить слой раствора, пленка будет постепенно портиться. Этот пол проработает какое-то время под плиткой. Однако совсем скоро он перестанет греть. Придется монтировать другую систему.
Даже при монтаже инфракрасной пленки под ламинат, она не прослужит дольше 20 лет. Для сравнения, провод (тонкий и толстый) способен проработать под стяжкой или в растворе плиточного клея около 50 лет, а то и дольше. Поэтому инфракрасный пол для монтажа под плитку использовать не рекомендуется.
Подводя итоги
Монтаж электрического тёплого пола под плитку — несложная, но кропотливая процедура, требующая определённого навыка работы как с электрическими элементами, так и с отделочными материалами. Поэтому всё же минимальный опыт строительных работ потребуется. Также при всех разновидностях электромонтажных операций следует помнить основное правило электриков: без лишней необходимости никогда не работать под напряжением.
