Водяной теплый пол в квартире

Решение юридических вопросов

Возможны только два варианта. Первый, запитать систему от системы центрального отопления и второй, установить автономный котёл в квартире.

У каждого из этих вариантов, есть свои плюсы и минусы. В частности, запитывая систему от стояка, вы получаете невероятную экономию – это плюс. Но вместе с тем, вы полностью теряете автономность. И это снижает уровень комфортности на порядок. Ведь вы не сможете включить подогрев полов, когда пожелаете, а лишь только тогда, когда в трубах будет теплая вода.

Разрешение на подключение выдаёт ЖКУ. 100% запрета на подключение системы тёплых полов к стояку отопления нет, тут надо вдаваться в нюансы. Дело в том, что в новых домах, специально закладывается возможность установки теплого водяного пола. В таких новостройках, через квартиру проходит специальный стояк или же организуется система параллельного подключения для каждой квартиры.

Вероятнее всего, с вас потребуют монтажную схему и проектные расчеты, которые помогут доказать, что монтаж такого оборудования не повредит общему имуществу.

В некоторых случаях, одним из условий подключения к стояку, является установка счётчика тепла. Если это решающий фактор – соглашайтесь не раздумывая. Экономия будет значительная.

И ещё один минус такого подключения – температура теплоносителя. Комфортная температура напольного покрытия варьируется от 25 до 30°C. Температура воды в стояке достигает 95°C. И если её сразу пустить в систему теплого пола, то квартира превратится в душегубку.  Поэтому, для выравнивания температуры потребуется насосно-смесительный коллектор. Он включает в себя насос, гребёнку, смеситель.

В этом устройстве, вода поступающая из стояка, смешивается с обраткой из системы тёплого пола для достижения требуемой температуры, и только затем, подаётся в нагревательный контур. Вся работа функционирует в автоматическом режиме. Гребёнку можно собрать самому. В принципе, это комплект крестовин, вентилей, переходников собранных в нужной последовательности. Стоить он будет дешевле, но! В заводской гребёнке, вся конструкция сделана из цельной заготовки, и в её теле нет резьбовых соединений. Что на порядок повышает надёжность прибора.

Что нужно для водяного пола в квартире

Оформление – причины, почему в квартирах запрещен водяной пол с подогревом следующие:

Первая причина: Согласно жилищным нормам, не допускается увеличение тепловой мощности в квартире при замене радиаторов или внесения изменений в трубопровод центрального отопления.

Эта норма сделана для того, чтобы поддержать уровень температуры теплоносителя в пределах нормы для каждого помещения в доме. Любые изменения, связанные с увеличением энергозатрат недопустимы. Поэтому запрещается устанавливать водяные теплые полы в квартире с центральным отоплением.

Обойти эту норму можно, если после установки водяного контура общая тепловая мощность останется прежней. А для этого придется уменьшить количество радиаторов, что не всегда практично.

Вторая причина: Запрещено укладывать из-за возможной протечки контура. Придется составить проект работ и доказать, что в случае нарушения целостности трубы, вероятность того, что вода испортит жилье соседей снизу, ничтожна.

Чтобы узаконить прокладку и использование водяного подогрева пола в квартире, придется использовать качественную гидроизоляцию, сделать проект с указанными в нем материалами. Может потребоваться одеть изолирующую гофру на трубы, чтобы не допустить протечку, и выполнить другие условия теплосети.

Вероятность протечек – даже в случае грамотного устройства слоя гидроизоляции, полностью предотвратить вероятность того, что соседей снизу не зальет по причине разрыва трубы нереально.

А так как самодельный теплый водяной пол в квартире является переустройством жилой площади, материальная ответственность за ущерб полностью ляжет на виновника протечки.

Если не получится договориться мирным путем с соседями, придется выплатить компенсацию, включающую проведение ремонтных работ, издержки судебных инстанций и т.д.

Официальное оформление – получить разрешение настолько проблематично, что большинство хозяев идут другим путем и попросту самостоятельно монтируют систему отопления, подключая контур без необходимых согласований. Это расценивается как незаконная перепланировка квартиры. А самостоятельные изменения приводят к невозможности продать жилую площадь.

Единственным решением является сделать индивидуальное отопление в квартире. В таком случае потребуется только зарегистрировать изменения в планировке, в БТИ, что намного легче, чем решать вопросы с Теплосетью.

Штраф за водяной пол в квартире является не единственным наказанием. Инстанции в судебном порядке обязуют хозяина демонтировать водяной контур.

Тёплый пол по деревянным лагам. Способ седьмой

Он же и последний…

Мы привели здесь вам достаточно вариантов, как выполнить монтаж водяного теплого пола на деревянном основании, чтобы определится и выбрать подходящий для вас способ. Но не можем обойти стороной ещё один отличный вариант, который на сегодняшний день является пожалуй самым современным. Заключается он на готовых решениях компаний выпускающих материалы и оборудования непосредственно для тёплого пола, которые есть возможность приобрести в магазине. Не сочтите за рекламу, для пользы ради приведем пример такой специализируется на выпуске материалов для теплых полов. Теперь рассмотрим пример осуществления монтажа водяного теплого пола без бетонной стяжки из материалов предлагающих нам вышеуказанная компания.

Для начала необходимо подготовить поверхность под будущий пол с подогревом. Всё так же устанавливаются лаги, на них стелятся доски, и поверх досок ДСП или OSB. Если под полом неотапливаемый подвал или помещение, можно между лаг уложить 5 см слой любого утеплить. Далее уже на готовый ровный пол стелим, уже знакомые нам профильные теплоизоляционные маты по всей площади помещения.

Они просты в монтаже, имеют по краям специальные замки, с помощью которых они соединяются друг с другом.

Дальше укладываются специальные теплораспределительные пластины.

Таким образом примерно 90 % всей площади покрывается металлом.

Далее в пластины заправляется труба, садится она туда плотно, дополнительно крепить её не нужно. Опять же ничего сложного, нужно лишь руки,

ну и ноги.

После укладки трубы, опрессовываем систему и продолжаем монтаж.

Настилается специальная гидроизоляция

и конечным этапом укладываются специальные гипсоволоконные плиты, имеющие по краем пазы, с помощью которых они плотно прилегают друг к другу.

Гипс, как уже упоминалось выше, имеет хорошую теплопроводность. Дальше на гипсоволокно уже укладываем выбранное напольное покрытие.

Варианты, представленные здесь охватывают все способы монтажа водяного теплого пола без бетонной стяжки, существующие на сегодняшний день. Самыми важными моментами при монтаже являются хорошее утепление и обязательная опрессовка системы после готового монтажа трубы, ведь как будет досадно, если пол потечет после первого запуска. Придется же всё разбирать обратно. Впрочем, все ссылки на интересующую вас информацию мы указали в начале статьи.

Резюме статьи

Водяной теплый пол очень хорошее и практичное решение для частных домов и коттеджей.

При выборе комплектации не стоить экономить на хорошем коллекторе и мощном циркуляционном насосе.

В качестве трубопровода можно использовать трубы PE-RT, PEX-AL-PEX или гофрированная нержавеющая труба.

В квартире сделать водяной теплый не получится.

И связанно это с тем, что вы «перегрузите» стояк отопления и в квартирах ваших соседей станет холоднее.

Соседи это сразу заметят и начнут жаловаться и рано или поздно вас вычислят и выпишут большой штраф.

Поэтому, если в квартире если нужен теплый пол, то можно установить только электрический.

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:


Настильная схема устройства теплого пола

  • Поверхность чернового пола очищается от пыли и мусора;
  • Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
  • Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
  • Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
  • Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
  • Для более прочной фиксации можно стыки обработать клеем;
  • Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

    Преимущества профильных теплоизоляционных плит

  • В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
  • Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
  • После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
  • Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Подготовка к монтажу

Перед укладкой водяного обогрева полового покрытия следует провести подготовку материалов, наметить схему размещения труб и правильно подготовить основание.

Выравнивание поверхности

Монтаж системы обогрева пола проводится на ровную правильно подготовленную поверхность:

  1. Все старые покрытия удаляются, и снимается стяжка до бетонного перекрытия. Если есть перепады свыше двух сантиметров, пол подлежит выравниванию с помощью заливки.
  2. После этого поверхность очищается от мусора, пыли и обрабатывается защитным слоем грунтовки.
  3. Далее необходимо уложить гидроизоляционную защиту. Для этого в квартирах используют строительную пленку или специальные смеси. Если взять рубероид или другую изоляцию на основе битума, то может длительное время ощущаться смолянистый запах и мешать соседям снизу.
  4. Чтобы избежать термического расширения по периметру комнаты укладывается демпферная лента, которая ограждает стену от бетонной плиты.

Сверху вся поверхность пола покрывается теплоизоляционным слоем.

Выбор утеплительных матов

Тепловая изоляция бетонного покрытия при укладке теплого пола имеет большое значение для сохранения тепловой энергии

Поэтому важно правильно выбрать эффективную подложку

Приобретая теплоизоляцию для водяной системы обогрева напольного покрытия, следует учитывать такие требования:

  • высокие теплоизоляционные характеристики материала;
  • прочность;
  • пожаробезопасность;
  • устойчивость к биологическим и химическим воздействиям;
  • звукоизолирующие свойства;
  • влагоустойчивость.

Поэтому лучшим вариантом для укладки трубопроводного обогрева поля считаются специальные теплоизоляционные маты. Хорошими характеристиками обладают такие изделия из пенополистирола и полистирола.

Наибольшей популярностью пользуются плоские маты с бобышками. Такая плотная пенополистирольная подложка имеет характерные фигурные выступы – фиксаторы, переходящие в ряды. Такая форма мата намного упрощает укладку труб.

Выбор труб

Качество и материал трубопровода для водяного пола является одним из главных факторов, влияющих на длительность эксплуатации всей системы. Существует несколько видов труб применяемых при монтаже полового обогрева:

  • металлические – медь и нержавеющая сталь;
  • полимерные – полипропилен и сшитый полиэтилен.

Трубы первой группы имеют хорошие характеристики, но используются довольно редко. Это обусловлено высокой ценой на изделие. В основном в квартирах устанавливают полимерные изделия для перемещения жидкости в системе теплого пола.

Расчет трубопровода

При монтаже теплого водяного пола допускается шаг между трубами спирали в переделах 10-15 сантиметров. Для определения длины трубы в контуре часто используется такая формула:

D = S/W*1.1

где D – это точный размер трубы, S – покрываемая контуром площадь, W – шаг межу трубами и 1,1 – коэффициент, взятый для запаса на изгибы.

Чем больше диаметр трубы, тем больше теплоотдача. Для теплых полов используют в основном изделия размером 16 миллиметров. Но иногда можно встретить укладку из труб до 25 сантиметров в диаметре.

Схема укладки

Перед монтажом системы обогрева пола следует определить план укладки труб. Водяной теплый пол может иметь несколько схем оформления:

«Змейка». Изначально укладка трубопровода выполняется по периметру помещения. Затем внутри комнаты волнистые изгибы. Иногда используют вариант с двойной «змейкой». При таком расположении подающая и возвращающая труба располагаются рядом по всей площади пола. Такая схема очень простая, но существует вероятность к образованию изломов на изгибах.
«Улитка». Трубы прокладывают спирально по периметру помещения и постепенно сужают к центральной части

При этом во внимание берется обратная подача. Поэтому укладка труб производится через ряд

Теплый пол, оформленный по такой схеме, обладает равномерным нагревом и для монтажа его необходимо меньше труб. К тому же изгибы получаются плавными, что исключает возможность изломов.
Комбинированная укладка. В данной системе используется одновременное распределение труб по схеме «улитка» и «змейка». Такая комбинация выполняется, если требуется распределение в помещении зон обогрева.

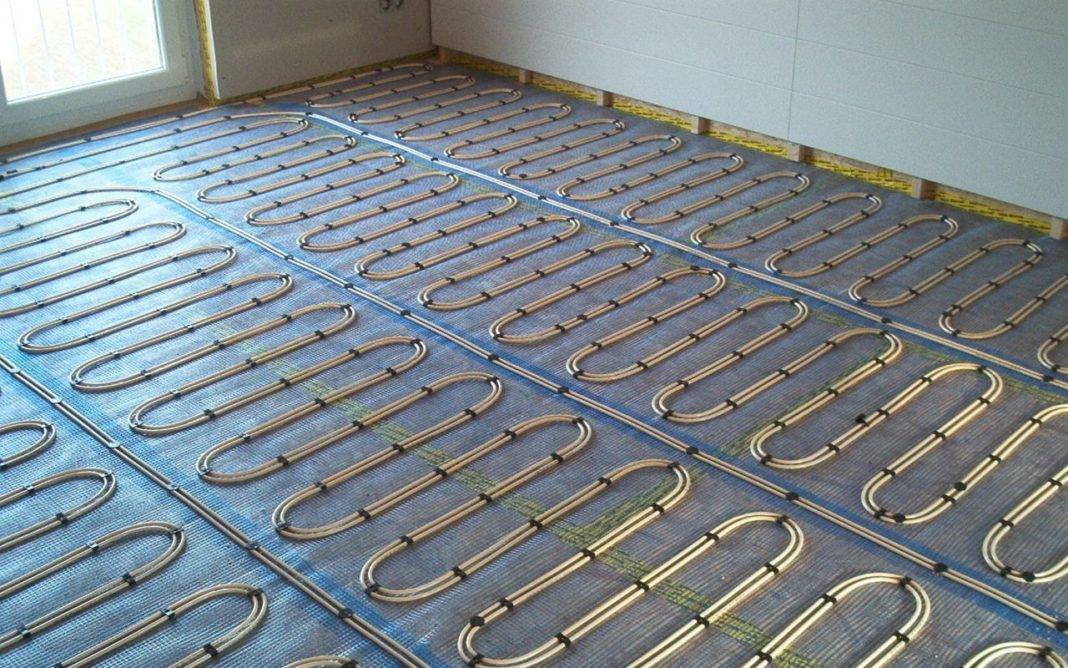

Водяной теплый пол в квартире схемой “змейка”

В квартирах многоэтажек часто применяют комбинированную укладку труб теплого пола. Это связано с тем, что в современных квартирах комнаты часто не имеют прямоугольную форму. Для небольших помещений рекомендуется расположение труб в форме улитки.

Установка теплого пола

Рассмотрим, как произвести монтаж теплого пола своими руками бетонным способом:

Сначала нужно произвести разметку на полу, где будут лежать трубы. Затем поверхность пола нужно утеплить с помощью пенопласта или пенополистирола, которые позволяют теплу направляться вверх, а не греть потолок соседей.

Далее необходимо уложить демпферную ленту по периметру комнаты, которая предназначена для компенсации теплового расширения стяжки из бетона. После этого на теплоизоляционный материал следует уложить арматурную сетку, которая делает стяжку более прочной и к ней производится крепление труб отопления. Укладка труб производится, как правило, по спирали. Однако могут быть и другие способы: змейкой или двойной змейкой, спиралью со смещением центра и т.д.

Отопительные трубы для водяного пола нужно крепить к арматуре при помощи специальных хомутов, оставляя небольшой зазор в креплении, так как трубы под воздействием тепла изменяют свои размеры. Расстояние между трубами должно составлять от десяти до тридцати сантиметров, а от стены не меньше семи сантиметров. Один конец отопительного контура следует подключить к подаче воды, а второй к обратному коллектору. Длина контура может составлять до шестидесяти метров. Между контурами нужно сделать деформационный шов. При укладке трубы в этот шов на нее необходимо надеть специальный гофрированный корпус.

Когда все крепежные работы будут выполнены, обязательно нужно будет произвести испытание всей системы отопления на предмет выявления протечек и разрыва труб. Давление в контуры нужно подавать с превышением в 1,5 раза. После этого необходимо залить всю конструкцию специальным раствором для оборудования теплых полов.

При решении задачи как сделать водяной теплый пол, можно использовать настильный способ при помощи полистирола:

  • В специальные полистирольные плиты с пазами укладываются пластины, которые распределяют тепловую энергию. Монтаж начинается также с утепления поверхности пола, затем укладываются плиты из полистирола.
  • Далее в эти плиты нужно уложить тепловые пластины, в которые вставляются трубы контура отопления. Эта система применяется для ограничения нагрузки на перекрытия или в случае, когда высота помещения невелика.

В домах, построенных из древесины, изготовление водяных теплых полов своими руками немного отличается от вышеизложенного. В качестве теплоизолятора здесь могут применяться минеральная вата или полистирол, которые плотно укладываются между лагами пола. Существуют два вида монтажа: модульный и реечный способ.

  1. Есть специальные модули, в которых сделаны каналы для труб отопления.

  2. В реечном способе трубы теплового контура и тепловые пластины нужно укладывать между частями ДСП, которые имеют толщину от 150 до 300 миллиметров. Эти детали из ДСП необходимо крепить к основанию пола саморезами на расстоянии двух сантиметров. Между ними укладываются пластины из алюминия, в пазы которых следует положить трубы отопления. Сверху на пластины из алюминия нужно положить прокладку из вспененного полиэтилена или картона для поглощения влаги. Затем доски пола.

Можно класть плитку на тёплый пол без стяжки

Можно конечно, а иногда и нужно. При том в инструкциях к теплым полам именно про это и говориться, что маты их конструкции позволяют обходиться без стяжки. Мы два раза сами клали теплый пол в обоих квартирах в ванной комнате. Вернее у нас в обоих вариантах туалет и ванная совмещенные. Муж в первый раз применил следующую технологию.

На пол укладывается теплоизоляционный слой. В нем прорезают отверстия, там где не будет нагревательных матов, для того, чтобы клей сцеплялся с поверхностью пола. Его рационально наклеить на поверхность, чтобы он ровно лежал. Потом сверху расстилается нагревательный мат. Он не будет лежать ровно. Для его фиксации существуют специальные приспособления. Но мы их не покупали. Там они стоили какую то заоблачную цену. Вышли из положения рабоче-крестьянским способом. Я взяла иголку с ниткой, и тупо пришила нагреватель стежками к основанию, шагом примерно через кадлые 10 см. Оно из материала чем то похожего на поролон, и это оказалось действенным. В первый раз стяжку не делали. Муж наносил клей на пол, а тот что наносил на плитку размазывал по ней тонким слоем. После мокрой губкой снимал его остатки с торцов плитки. Но при первых прикидках выяснилось, что плитка, которая будет лежать там, где нагревателя нет, лежит ниже на эти самые 5 мм. Нужно было что то быстро предпринимать, и муж придумал следующее. Сбегал в ближайший магазин хоз-товаров и купил десяток пластиковых сеток, которые кладут в раковину на кухне. Стоят копейки, но позволяют компенсировать высоту. Их и разложили там где нет нагревателя. Вышло дешево и сердито.

Во второй квартире не пошли этим путем, а сделали подобие стяжки. А именно — применили наливной пол. 4 мешка позволили залить пол слоем примерно в 1 см. Таким образом и нагреватель закрылся, и уровень вышел идеальным. Укладывать плитку по такому ровному покрытию потом одно удовольствие.

автор вопроса выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Если тёплый пол сделан водяными трубами, то стяжка необходима, даже если трубы уложены в специальные теплоизоляционные маты, которые ещё и обладают демпферными свойствами. А если тёплый пол выполнен матами с электрическими нагревателями, то стяжка будет даже излишней — уменьшается теплопроводность от нагревателей до поверхности плитки, а в результате увеличиваются расходы на электроэнергию. Но самое главное, как в первом так и во втором случаях, для укладки плитки поверх тёплого пола необходимо применять специальный плиточный клей, обладающий демпферными свойствами, иначе со временем плитка «вздуется». Я, например, использовал клей UNIS в красных мешках.

в избранное ссылка отблагодарить

Если тёплый пол на основе труб, тогда стяжка обязательна. Стяжку сделайте минимум 3 см чтобы накрыть трубы. Если тёплый пол на основе кабеля, тогда можно сделать так :

Прочное ровное основание из бетона обработать гидроизоляцией на основе цемента. Уложить тёплый пол, сверху примазать его плиточным клеем, где пропуски просто заложить клеем

Шпателем работать осторожно, что бы не повредить тёплый пол. Клей должен быть для теплого пола. В этом варианте греть будет хуже

В этом варианте греть будет хуже.

в избранное ссылка отблагодарить

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.
