Термоголовка для радиатора отопления: разновидности, конструкция и принцип работы

Суть работы запорно-регулирующей арматуры

Чтобы правильно применять устройства регуляции температуры, нужно понимать, каким образом действует гидравлический радиатор. Источник тепла, которое в конечном итоге передаётся комнатной атмосфере, это теплоноситель, циркулирующий по замкнутому контуру и насыщаемый теплом при прохождении через генерационную часть системы. При попадании в радиатор теплоноситель отдаёт энергию корпусу, а он, в свою очередь, излучает его в инфракрасном спектре и также передаёт часть тепла потоку воздуха, проходящему через систему оребрения.

Таким образом, можно выделить два пути, которыми ограничивается передача энергии от теплоносителя воздуху. Первый и самый распространённый — снижение протока теплоносителя в каналах радиатора. Если через радиатор протекает меньший объём рабочей жидкости, соответственно, и количество тепловой энергии, подводимой к нагревательному прибору, будет меньше. На практике это реализуется путём искусственного занижения условного прохода труб в месте подключения радиатора.

Второй способ регулировки заключается в нормировании температуры поступающего теплоносителя, что кажется более логичным, но на практике вызывает дополнительные технические сложности. Единственный способ снизить температуру теплоносителя на подаче — смешать его с частью теплоносителя обратки. Однако это невозможно осуществить при действующей разнице давлений стандартной гидравлической системы. Поэтому такой способ регулировки требует установки узла с расходно-смесительной арматурой и дополнительным циркуляционным насосом, что в действительности актуально не для отдельного радиатора, а целой группы.

Что такое термоголовка

Итак, вы решились качественно модернизировать систему отопления в своей квартире или частном доме. Купили новые трубчатые радиаторы взамен старых, все необходимые комплектующие и т.д. Ну а как насчет того, чтобы новая система еще была бы и энергоэффективной, сама помогала экономить расходы на отопление? Интересно? Тогда можем посоветовать купить терморегулятор для радиатора отопления.

Плюсы автоматического управления температурой очевидны. Во-первых, вы можете в любой момент создать комфортные условия в помещении, просто выставив регулятор на нужную отметку. Во-вторых, это позволяет добиться более эффективного распределения тепла в доме, например, получать разную теплоотдачу радиаторов отопления в комнатах. Благодаря такой тонкой настройке, повысить общий уровень комфортности. Не прилагая при этом никаких особых усилий!

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

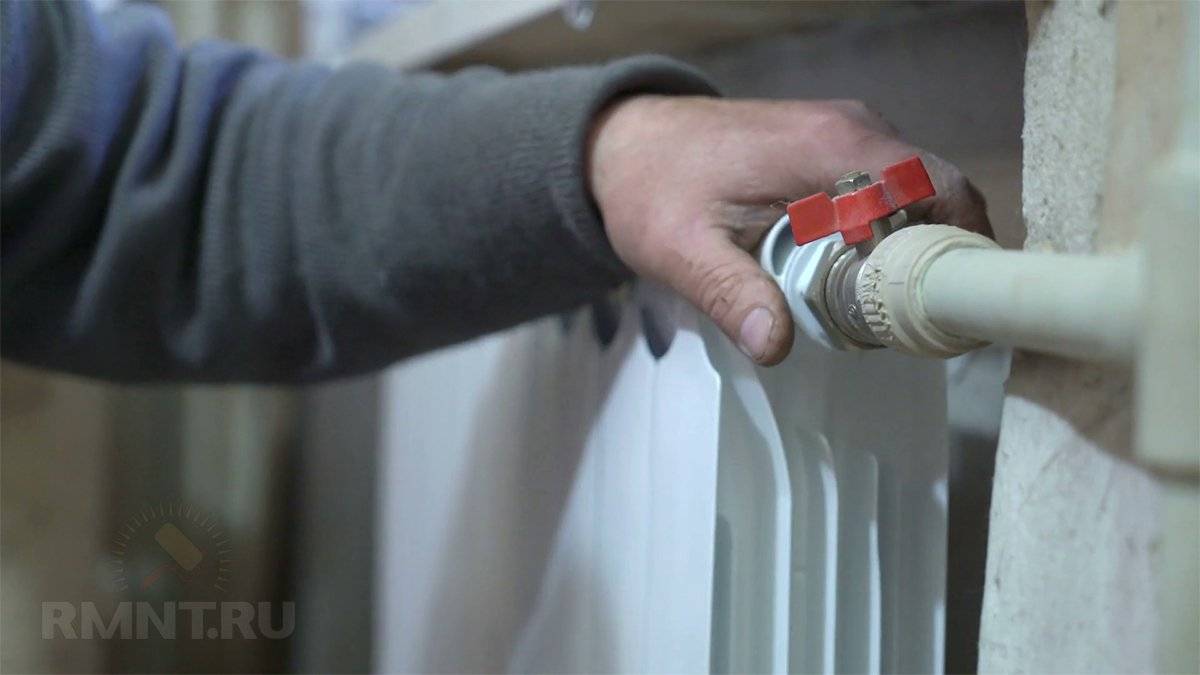

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Критерии выбора прибора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы

В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им.

Способ исполнения

Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях.

  • Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двухтрубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.
  • Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально.

Отличие газовых и жидкостных приборов

Важный критерий выбора устройства – тип внутреннего наполнителя.

При покупке стоит обратить внимание на следующие моменты:

  1. Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование.
  2. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры.
  3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco — Установка

Watch this video on YouTube

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Как подобрать термоголовку самостоятельно

Термоголовки на батарею бывают трех основных видов:

  1. ручные;
  2. механические;
  3. электронные.

Ручные термоголовки

Термоголовка ручного типа, по сути, является аналогом шарового крана, так как регулировка уровня потока теплоносителя производится пользователем самостоятельно на основании данных установленного в помещении термометра или собственных ощущений.

Регулятор с ручным способом управления

Преимуществами данного вида являются простота устройства и низкая стоимость. Среди недостатков можно выделить небольшой срок эксплуатации, так как при вращении рукоятки с течением времени ослабевает внутренний механизм и теряется его герметичность.

  Оборудование с ручным управлением чаще всего устанавливается на чугунные радиаторы отопления.

Механические термоголовки

Более популярными являются механические модели, работающие по принципу описанному ранее. В качестве термочувствительной среды могут выступать:

  • жидкость. Жидкостная термоголовка отличается меньшей стоимостью и более простым устройством, что продлевает срок полезного использования устройства. Но вместе с этим и меньшим быстродействием;
  • газ. Производство газонаполненных термоголовок более сложное, что отображается на цене оборудования.

Подключение должно осуществляться таким образом, чтобы устройство было направлено внутрь помещения. Это повысит точность работы прибора и температурного режима соответственно.

Чтобы в любой ситуации была возможность правильно произвести монтаж оборудования, производителями выпускаются:

  • со встроенным датчиком температуры (рисунки выше);
  • с выносным датчиком, который устанавливается в наиболее оптимальном месте и соединяется с основным устройством капиллярной трубкой.

Регулятор с отдельным датчиком температуры

Электронные термоголовки

Самая современная электронная термоголовка оснащена микропроцессом, который и воздействует на клапан. Для работы оборудования требуется автономное питание (батарейки).

Устройство с микропроцессором для автономной работы

Стоимость данного оборудования максимально высокая, но устройство позволяет:

  • выставить определенный температурный режим в дневное и ночное время, что позволяет добиться комфорта при сне;
  • выставить температуру по определенным дням недели, что нужно, например, в загородном доме с временным проживанием.

Производители

При выборе термоголовки важно определить не только вид устройства, но и производителя оборудования, от которого зависит надежность и долговечность эксплуатации. Специалисты рекомендуют:. датскую компанию Данфосс, изготавливающую термоголовки всех видов

Наибольшей популярностью пользуются устройства серии danfoss RA и RTD (теперь частично серия RTR) – универсальное оборудование для любых типов систем;

датскую компанию Данфосс, изготавливающую термоголовки всех видов. Наибольшей популярностью пользуются устройства серии danfoss RA и RTD (теперь частично серия RTR) – универсальное оборудование для любых типов систем;

Термоголовка от датской компании

  • немецкие компании Heimeier, производящая оборудование под брендом RTL (РТЛ), Buderus (Будерус), входящая в состав концерна Bosch Thermotechnik GmbH и Oventrop (Овентроп);
  • российско-итальянская компания Valtec (Валтек).

Монтаж

Залог правильного подключения — чёткое следование инструкциям и рекомендациям производителя устанавливаемой термостатической головки, приведённым в руководстве по эксплуатации.

Установка терморегулятора на радиатор отопления производится в следующем порядке:

  1. Отключение подачи теплоносителя, сливание жидкости из радиатора.
  2. Обрезка труб на необходимую длину, демонтаж старой запорной арматуры.
  3. Установка хвостовика клапана в радиатор.
  4. Сборка и установка обвязки.
  5. Подключение обвязки к контуру, установка терморегулятора на переходник установленного клапана.

Внимание! При установке положение регулятора термоголовки должно быть на максимальном значении. В противном случае устройство будет работать неправильно

Какие инструменты понадобятся для установки

Комплект инструментов зависит от конструкции теплосистемы, куда устанавливается терморегулирующее приспособление:

  • Если термостатический клапан уже вмонтирован, как в большинстве современных коммуникаций в новостройках, хозяевам останется только навернуть на него головку. В этом случае достаточно обычных плоскогубцев.
  • Ситуация усложняется при отсутствии терморегулирующего клапана, поскольку потребуется устанавливать всю систему терморегулировки. Понадобятся плашка, контргайка, фум-лента для герметизации резьбового соединения и два разводных ключа. Придется запастись лобзиком или болгаркой для резки.

Критерии выбора

Электронная беспроводная термоголовка с WiFi

Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

  • Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
  • Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
  • Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
  • Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
  • Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
  • Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый.
  • Плавность поворота рукоятки. Влияет на точность выставления характеристик.
  • Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
  • Градуировка, длина шкалы.
  • Имеется ли антивандальная защита.
  • Внешний вид.

Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

Виды термостатических деталей

Термоголовка для радиатора отопления находится наверху и может меняться при необходимости. Производители выпускают несколько типов таких устройств:

  • ручные;
  • механические;
  • электронные.

Обычно корпуса изготавливаются с возможностью совмещения с другими термоэлементами. Система и принцип работы, о котором было рассказано выше, касаются термостата для радиатора отопления, куда входит механическая головка. Подобная комплектация считается основной. Она имеет множество модификаций, которые отличаются своими характеристиками и стоимостью.

В Европе цена механической термоголовки находится в диапазоне 15-25 евро. За антивандальную систему придется заплатить 40 евро.

На сегодняшний день выпускаются также механизмы, оборудованные выносным датчиком. Он устанавливается при невозможности регулировать температуру батареи. Например, прибор отопления установлен далеко за шкафом или закрыт нишей. При подобном размещении важен размер капиллярной трубки. Именно она касается терморегулятора. Стоимость таких систем намного выше и может достигать 50 евро.

Настраивать температуру радиатора можно ручным терморегулятором, который работает по тому же принципу: при вращении рукоятки уменьшается или увеличивается объем проходящего теплоносителя. Единственное отличие состоит в возможности замены такого термоэлемента на механическую систему или электронный прибор. При монтаже другого устройства корпус снимать не требуется, поскольку эти детали изготавливаются универсальными.

Чтобы осуществлять ручную регулировку, можно купить головку, цена которой составляет 4 евро.

Виды головок по конструкции

Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.

Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.

В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.

Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

  • отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
  • конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
  • на корпус устройства попадают прямые солнечные лучи;
  • нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
  • горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

  • программирование по дням недели;
  • регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
  • наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Недостаток электронных моделей – ограниченный доступ к блоку управления, удобное размещение не всегда возможно

https://youtube.com/watch?v=CWBUo8Vobnk

Принцип работы

Термостатические вентили в своей основе представляют цилиндр, который заполнен теплоагентом (данный элемент сантехники называют сильфоном). В качестве теплового реагента может использоваться жидкость либо газы. Но что угодно для этого не подойдет. Объем теплоносителя должен зависеть от температуры. Существуют также и устройства с твердыми составляющими. Однако они не пользуются популярностью из-за долгого времени реакции.

В процессе нагревания рабочее вещество начинает увеличиваться в объеме, тем самым растягивая цилиндр. Последний начинает давить на поршень, который в свою очередь приводит в движение запорный конус на вентиле.

Конус полностью или частично перекрывает поток теплоагента, отчего рабочее вещество в термостатической головке начинает остывать. В процессе остывания объем вещества уменьшается, и в результате упругий элемент поднимает запорный конус. Теплоноситель снова будет поступать в радиатор отопления, а головка нагреется заново.

Так, термостатические вентили помогают точно контролировать температуру с высокой точностью (вплоть до одного градуса Цельсия).

Принцип работы

Некоторые домовладельцы в отопительный сезон регулируют температуру нагрева радиаторов при помощи частичного перекрытия отсекающего крана. Это неправильный подход, так как при такой эксплуатации фитингов они быстро выходят из строя. Их предназначением является нахождение только в полностью открытом или закрытом положении. Чтобы иметь возможность снизить затраты на отопление, применяются термостатические головки для радиаторов.

Их принцип работы совершенно другой. При помощи нанесенной на устройство шкалы задается требуемая температура в помещении. Когда радиатор нагнетает ее до указанного уровня, термостат перекрывает подачу теплоносителя. Это происходит не частично, а именно полностью. Как только температура снизится, подача возобновляется. Это очень удобно и выгодно с экономической точки зрения.

Как работает термоклапан

Термоголовка необходима для регулировки температуры радиатора.

Самые первые варианты термостатов, которые устанавливали на радиаторы отопления, были созданы в 1943 году, компанией DANFOSS. Спустя несколько десятков лет, подобные устройства претерпели множество изменений, в результате чего они стали более точными. Их конструкция состоит из нескольких частей: клапана и термоголовки. При этом они соединены специальным фиксирующим механизмом. Цель самой термоголовки в том, чтобы измерять и анализировать температуру и влиять на неё за счет применения для этого механизма клапана, открывающего и закрывающего поток воды в радиатор.

Данный метод регулировки еще называют количественным за счет того, что устройство меняет температуру, изменяя количество теплоносителя, который проходит через радиатор отопления. Есть также и иной метод, который называют качественным. Его принцип состоит в том, чтобы изменять температуру воды непосредственно в самой системе. За это отвечает смесительный узел, который обычно устанавливается в котельной.

Внутри такого элемента находится сильфон, который заполнен термочувствительной средой.

При этом, последняя может быть нескольких типов:

  • жидкостная;
  • газонаполненная.

Стоит отметить, что жидкостные варианты более простые в изготовлении, однако их быстродействие ниже, чем у газовых. Суть их работы в следующем: при повышении температуры находящееся внутри вещество по законам физики расширяется, за счет этого сильфон растягивается. Далее, последний уменьшает размер сечения клапана за счет перемещения специального конуса. В конечном итоге, снижается расход теплоносителя. Когда воздух в помещении охлаждается, процесс происходит в обратном порядке.

Устройство термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.
