Инверторы для солнечных батарей: виды и критерии выбора

Виды и особенности

Гибридные инверторы условно отличаются по нескольким критериям — форме сигнала и количеству фаз. Подробно рассмотрим особенности каждого направления.

По форме сигнала на выходе

Инвертор по форме сигнала бывает трех видов:

  1. Чистая синусоида. На выходе выдается почти идеальная кривая, которая мало отличается от формы синусоиды обычной сети. Это лучшее решение, когда необходимо запитать дорогостоящую аппаратуру, к примеру, компрессоры, котлы, электрические двигатели и другую.
  2. Квази-синус. Здесь кривая на выходе имеет неидеальный характер, что может негативно влиять на работу некоторых приборов. Как правило, появляются шумы и помехи, которые в сложных случаях приводят к выходу аппаратуры из строя. Если через гибридный инвертор питаются моторы (синхронные или асинхронные), мощность снижается где-то на треть, а также появляются признаки перегрева.

Устройства «Квази-синус» имеют небольшие размеры и доступную цену. Их рекомендуется использовать для приборов, в которых нет индуктивных нагрузок, к примеру, лампы накаливания, нагреватели и т. д. При покупке нужно смотреть на гармонические коэффициент, который должен быть меньше восьми процентов.

Что касается последней формы (меандр), она почти не применяется. Ее недостатком является резкое изменение полярности, из-за чего возможны сбои в работе и повреждение оборудования.

Автономные инверторы напряжения для солнечных батарей, устройство, принцип работы, как выбрать

По количеству фаз

Следующий критерий для гибридных инверторов — количество фаз.

Здесь доступно два варианта:

Однофазные. На выходе 210-240 В. Используются для бытовой сети. Частота — от 47 до 55 Гц, мощность от 0,3 до 5 кВт. Выпускаются под АКБ с напряжением 12, 24 и 48 В

Для правильной работы важно согласовать мощность устройства и напряжение солнечной батареи.
Трехфазные. Применяются для питания электрических 3-фазных моторов в цехах, промышленности

Имеют мощность от 3 до 30 кВт. Напряжение — 220 или 400 В.

Трех фазный Fronius Symo GEN24 6.0 plus

При желании можно купить комбинированный вариант. Особенность модели — возможность питать одно- или трехфазную нагрузку за счет смещения фаз.

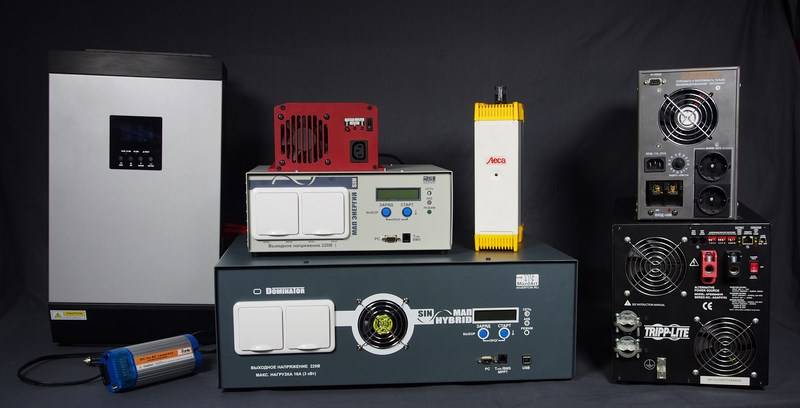

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Схема подключения модуля

Клик для увеличения схемы

После снятия задней стенки можно получить доступ к печатной плате устройства.

В качестве аккумулятора была выбрана батарея 12 В емкостью 1,2 А/ч, потому, что она у автора была. На самом деле в ясный солнечный день панель сможет зарядить 2-3 таких аккумулятора. Для уменьшения опасности короткого замыкания в цепь аккумулятора включен плавкий предохранитель. Для недопущения разряда аккумулятора через солнечную панель при малом освещении последовательно с панель включен диод Шотки типа IN5817. Когда аккумулятор полностью заряжен ток, отбираемый от солнечной батареи, составляет около 50 мА, при напряжении 19 В.

В качестве тестовой нагрузки использована самодельная светодиодная фитолампа на 4-х последовательно включенных фитосветодиода мощностью 1 Вт, последовательно со светодиодами включен резистор типа МЛТ-2, сопротивлением 30 Ом. При напряжении 12,6 В, ток потребляемый лампой составит около 60 мА. Таким образом аккумулятор на 1,2 А*ч позволяет питать эту лампу около 20 часов.

В целом собранная автономная конструкция оказалась вполне работоспособной с технической точки зрения. Но с экономической точки зрения, учитывая стоимость солнечной батареи, аккумулятора и блока управления картина получается безрадостной. Солнечная батарея стоит 2700 р, аккумулятор 12 В 1,2 А/ч стоит около 500 р, блок управления 400 р. Так же автор пробовал использовать два последовательно включенных аккумулятора 6 В 12 А/ч (они будут иметь стоимость около 3000 р), такой аккумулятор у автора заряжается за 3-4 солнечных дня, при этом ток зарядки доходит до 270 мА.

Общая стоимость использованного оборудования в минимальной комплектации 3600 р. Как несложно видеть, данная фитолампа потребляет около 0,8 Вт. При тарифе 3,5 р за 1 кВт/ч, лампа должна работать от сети при КПД источника питания 50%, около 640000 ч или 73 года только для того, что бы можно было оправдать затраты на оборудование. При этом за такой промежуток времени, несомненно, придется несколько раз полностью сменить оборудование, деградацию аккумулятора и фотоэлементов ни кто не отменял.

Сферы применения

Инверторы используются в различных ситуациях:

  • В дальних поездках обеспечивают возможность подключения к аккумулятору автомобиля
    необходимых приборов (холодильника, электрических инструментов и т.д.).
  • Преобразование энергии, полученной от альтернативных источников (например, от солнечных батарей).
  • Резервное энергоснабжение дома на случай неожиданного отключения электричества.
  • Источник энергии на загородных участках при отсутствии централизованной электрификации и т.д.

Для выполнения каждой из этих задач выбирают соответствующие модели преобразователей. Чаще всего инверторы 12/220 используются автомобилистами.

Устройства с входным напряжением 12 В и 24 В не являются взаимозаменяемыми!

Зачем он нужен?

Работа солнечной электростанции в качестве основного или резервного источника электроснабжения, предполагает подключение определенного количества нагрузки, в качестве которой выступают бытовые приборы и технические устройства, для работы которых требуется переменный ток напряжением 220/380 В.

В свою очередь, солнечная батарея (панель), вырабатывает постоянный ток напряжением более низкого порядка, посредством которого заряжаются аккумуляторные батареи, входящие в состав солнечной электростанции (накопители выработанного электричества).

Схема работы солнечной электростанции приведена на рисунке:

Для того, чтобы преобразовать, накопленную в аккумуляторах электрическую энергию, в параметры, соответствующие параметрам подключаемых устройств, и служат технические устройства, называемые инверторами.

Материал

Для изготовления корпуса преобразователя могут использоваться разные материалы:

  • Алюминий.
  • Сталь.

Также существуют комбинированные варианты (алюминий с пластиком и сталь с пластиком).

Алюминиевый корпус лучше других обеспечивает пассивное охлаждение. Изделия из стали обладают повышенной прочностью. Вариант из пластика подходит только для маломощных инверторов.

Мнение эксперта Кузнецов Василий Степанович

Вне зависимости от материала корпуса и типа охлаждения, устанавливать инвертор необходимо только на открытом пространстве, чтобы обеспечить беспрепятственное отведение тепла.

Популярные модели

Современный рынок предлагает большой выбор гибридных инверторов.

Выделим несколько популярных моделей:

  1. Прогресс 48-6000-Hybrid — надежный инвертор для альтернативных источников питания. Работает автономно с возможностью подключения параллельно бытовой сети. Имеет мощное зарядное устройство до 80 А. Производитель — А-электроника. Рабочее напряжение АКБ от 38 до 67 В. Выходное U 200 — 240V. КПД 92%. Предусмотрена защита выхода от перегрузки и выгода от КЗ. Имеется предохранитель в цепи АКБ. Имеется гальваническая развязка. Вес — 4,6 кг. Мощность (долговременная / пусковая) — 5 кВт.
  2. Прогресс 24-6000-Hybrid — еще ода модель нового поколения, умеющая работать параллельно с сетью и в автономном режиме. Комплектуется зарядным устройством до 100 А. Мощность устройства (долговременная и пусковая) — 4 и 6 кВт соответственно. Напряжение на входе и выходе — 100-270 В и 19-33 В. Потребляемый ток в режиме сна — 20 мА. Устройство работает с КПД в 92%. Габариты составляют 11,5х14,5х42,5 см, а вес — 4,6 кг. Предусмотрена защита выхода от КЗ и перегрузка. Стоит предохранитель в цепи АКБ на 160 А. Имеется гальваническая развязка.
  3. Прогресс 12-5000-Hybrid — качественный инвертор гибридного типа с возможностью автономной работы, в том числе параллельно с сетью. Имеет мощность 3 и 6 кВт для долговременной и пусковой характеристики. Подключается к напряжению от 100 до 270 В переменного тока. Рабочее U от 9,5 до 16 В. Потребляемый ток 20 мА. Устройство работает с КПД 92%. Способно выдерживать температурный режим от -40 до +40 градусов Цельсия. Есть защита выхода от перегруза и КЗ, а также от перезаряда аккумулятора. Размеры — 11,5х14,5х42,6 см, вес — 4,2 кг.
  4. ИС2-24-300 — продукт компании СибКонтакт. Не относиться к гибридным, но про него стоит упомянуть. Изделие рассчитано на входное напряжение от 21 до 30 В с выдачей на выходе 220 В (50 Гц). Рабочая мощность — 300 Вт, а максимальная — 60 Вт. Рабочая температура от -40 до +40 градусов Цельсия. КПД — 92%. К устройству можно подключить любое оборудование, рассчитанное на питание от бытовой сети. Имеется защита от повышения напряжения, КЗ, перегрузки и перегрева. Имеется режим энергосбережения и от полной зарядки.
  5. SILA PV 4000P — солнечный гибридный инвертор, мощностью 4000 Вт, сочетающий в себе опции контроллера заряда АКБ, инвертора и ЗУ для аккумулятора на 220 В. Работает в диапазоне напряжений от 180 до 270 В. Номинальное U — 48 В. Температурный режим — от 0 до +55 градусов Цельсия. Размеры — 46,8х29,75х12,5 см.

При желании можно выбрать и другие модели — Solax X3-Hybrid-6.0-D-E, Solax X1-1.1, Solax X3 20KW, Solax X1-Hybrid-3.7-D-E, ИС2-12-300, Сибвольт 4024 и другие. Главное — внимательно подойти к изучению характеристик.

Наличие инвертора необходимо:

  1. Для обеспечения круглосуточного бесперебойного питания в сети, использующей централизованную подачу энергии параллельно с аккумуляторами.
  2. В сетевых системах электроснабжения – совместная работа сетевого on-grid инвертора и центральной электросетью.
  3. Для систем, где основным или единственным источником электроэнергии выступают фотоэлектрические панели или ветряки.
  4. В гибридных и комбинированных системах электроснабжения, совместная работа ВИЭ с центральной сетью.
  5. На других объектах с автономным электропитанием, построенных по принципу off-grid систем.
  6. В мобильных комплексах на базе солнечных панелей, использующихся автомобилистами и любителями многодневных пеших турпоходов.

Выбор инвертора

Основная функция инвертора заключается в преобразовании стандартного напряжения и постоянного тока аккумуляторных батарей в бытовой переменный ток напряжением 220В. График напряжения на выходе из инвертора имеет синусоидальную форму. И в зависимости от того, какие потребители будут подключены к питанию от СБ, инвертор должен выдавать напряжение либо с правильной синусоидальной формой графика (чистый синус), либо с модифицированным синусом (меандр). Как именно ведет себя график напряжения на выходе из инвертора, зависит от особенностей устройства.

Некоторые электроприборы стабильно работают и на «модифицированном синусе»: электронагреватели, компьютеры, устройства с импульсными источниками питания (определенные модели телевизоров). Опытные пользователи нашего портала рекомендуют приобретать инверторы, дающие на выходе «чистый синус». Форма выходного сигнала указывается в характеристиках устройства.

Выбирая инвертор, следует обращать внимание не только на форму выходного сигнала, но и на мощность устройства

  • Номинальная мощность (рабочая) должна быть на 25-30% выше суммарной мощности постоянно задействованных в работу потребителей.
  • Пиковая мощность инвертора должна превышать мощность возможной кратковременной нагрузки на прибор. Речь идет о нагрузке, которая возникнет в случае одновременного включения нескольких потребителей, обладающих большой пусковой мощностью (холодильник, электродвигатель насоса и т. д.).
  • В характеристиках инвертора указывается еще и максимальная мощность. Она меньше пиковой, но больше номинальной. Этот параметр обозначает допускаемую кратковременную нагрузку, при которой устройство проработает в течение нескольких минут (5-10 мин) и  не выйдет из строя.

Пусковой ток холодильника может не потянуть инвертор, но у меня, к счастью, мощности инвертора вполне хватает. Мощность постоянная – 2,5 кВт, пиковая – 4,8.

КПД инвертора также имеет большое значение при выборе устройства. Он определяет потери электроэнергии во время работы устройства и может варьироваться в следующих пределах: 85-95% (в зависимости от модели). Рекомендуется выбирать устройство с КПД – от 90% и выше. Ведь за инвертор мы заплатим один раз, а за его низкий КПД платить придется постоянно.

Инверторы, подключаемые напрямую к свинцово-кислотным аккумуляторам, должны защищать АКБ от глубокого разряда. В большинство современных инверторов подобная функция встроена. Порог отсечки нагрузки может быть установлен заводом-изготовителем, а может регулироваться пользователем.

Нижний порог отсечки нагрузок от АКБ – 10В-10,5В (в 12-ти вольтовых системах) стандартен По сути, это аварийная защита от глубокого разряда батареи. Теперь про регулируемые настройки: есть инверторы с регулируемыми настройками, есть – без настроек. Бюджетные модели имеют меньше функционала, дорогие – больше. Потребитель сам определяет, что ему больше нужно и по какой цене.

Помимо обычных преобразователей, в системах автономного питания часто используются гибридные и комбинированные инверторы. Комбинированные – способны совмещать функции контроллера и инвертора. Гибридные – позволяют осуществлять питание потребителей как от сети, так и от аккумуляторов.

О сечениях проводников, которые соединяют различные элементы автономной системы электроснабжения, о параметрах защитных устройств и о способах монтажа используемого оборудования вы узнаете в заключительной часте настоящей статьи.

Виды инверторов для СЭС

Существует несколько разновидностей сетевых инверторов, отличающихся некоторыми особенностями конструкции и назначением. При сборке комплекса солнечных батарей используются различные варианты, требующие от владельца правильного понимания специфики и особенностей их работы. Прежде всего, инверторы различают по форме выходного сигнала:

  • синусоидальные
  • прямоугольные
  • псевдосинусоидальные

Синусоидальные

Наиболее предпочтительным вариантом конструкции является синусоидальный инвертор солнечных батарей. Он способен выдать наиболее качественную форму сигнала, оптимальную для всех бытовых приборов, технических и электронных устройств.

Прямоугольные

Инверторы с прямоугольным сигналом — самые дешевые, но их рекомендуют применять только для простых осветительных приборов. Многие виды бытовой техники от таких источников не могут работать.

Псевдосинусоидальные

Псевдосинусоидальные приборы — это компромисс между первым и вторым видами, способными работать с любыми устройствами. Однако, для работы с некоторыми чувствительными видами потребителей их лучше не использовать. Кроме того, от псевдосинусоидальных инверторов могут возникать помехи и шумы.

Кроме этого, есть инверторы, предназначенные для работы в разных условиях. Рассмотрим их внимательнее:

Сетевые

Обычно сетевой энергией пользуются в дневное время, когда аккумуляторы солнечных батарей заряжаются. Ночью происходит переход на автономное питание, до того момента, когда заряд АКБ будет исчерпан. В дневное время возможна отдача энергии в сеть, если заряд батарей полон. Эту функцию также используют, если мощность солнечных батарей значительно превышает потребности дома.

За рубежом существуют такие программы и тарифы, где отданная энергия учитывается и оплачивается владельцу солнечной батареи. В нашей стране таких возможностей пока нет, поэтому сетевые инверторы для солнечных электростанций используются только для питания потребителей и переключения режима подачи энергии.

Этот вид приборов считается наиболее удачным, поскольку работает с перерывами и обладает высокой долговечностью. Его недостаток состоит в необходимости иметь параллельное подключение к централизованному источнику.

Автономные

Такая схема предполагает высокие нагрузки, поэтому мощность инвертора подбирается с определенным запасом. Кроме того, необходимо обеспечить параметры инвертора, превышающие пусковой ток наиболее мощного потребителя

Это важно, поскольку пиковое значение способно вывести устройство из строя

Например, холодильник или кондиционер при запуске превышает рабочую мощность в 10 раз, поэтому иметь определенный запас надо обязательно. Перед покупкой следует выполнить подсчет суммарной мощности всех потребителей и учесть пиковые пусковые нагрузки. Кроме того, надо прибавить запас на компенсацию падения выходной мощности со временем.

Солнечный инвертор Sila 3000

Одним из наиболее востребованных устройств считается гибридный солнечный инвертор Sila 3000, отзывы о котором свидетельствуют о высоких эксплуатационных возможностях. Например, при номинале 2,4 кВт, эти инверторы способны кратковременно давать 3 кВт без отрицательных последствий для себя. При возникновении пиковых пусковых нагрузок, гибридные солнечные инверторы Sila 3000 могут выдержать изменение режима работы. Несмотря на то, что они изготовлены в Китае, долговечность и надежность приборов весьма положительно оцениваются пользователями.

Популярные модели

Из всего многообразия инверторов потребители отдают предпочтение следующим моделям:

STURM AW98A03

Номинальная мощность прибора – 240 Вт. Отключение происходит при нагрузке более 360 Вт (30 А). Оснащается прочным корпусом и защитой от перегрева, перенапряжения и короткого замыкания. Прост в обращении, управление осуществляется одной кнопкой. Выдаёт изменённую синусоиду. Стоимость – около 2500 руб.

МАП «ЭНЕРГИЯ» 900

Мощность – 900 Вт (отключение происходит при достижении 1300 Вт). Оснащается цифровым дисплеем и большим набором разнообразных настроек и функций. Может использоваться в качестве ЗУ для автомобильного АКБ. Средняя стоимость – 28000 руб.

TBS POWERSINE PS600-12

Прибор с пультом ДУ, активным охлаждением и высоким КПД (92%). Корпус выполнен из стали. Нагрузка – до 500 Вт. Чистая синусоида. Защита от слишком высокого и слишком низкого входного напряжения. Стоимость – около 26000 руб.

MEANWELL 12/220V 1500W

Может работать от прикуривателя, аккумулятора или солнечных батарей. Отличается высокой мощностью и небольшими габаритами. Стоит порядка 7000 руб. Выдаёт чистую синусоиду.

RITMIX RPI-6010 CHARGER

Сочетает в себе функции выпрямителя, зарядного устройства для автомобильной АКБ и автономного источника питания. Стоит порядка 5000 руб.

MOBILEN SP-150

Мощность – 150 Вт. На выходе оснащается разъёмом USB и обычной розеткой. Имеется защита от перегрузки. Включается в прикуриватель. Стоимость – около 1000 руб.

LUXEON IPS-2000S

Мощность – до 1 кВт. Чистая синусоида. Высокий уровень защиты. КПД – 90%. Ремонтопригодность. Стоимость – от 8000 руб.

На что обращать внимание при выборе солнечных панелей

В связи с тем, что использование энергии Солнца в бытовых целях еще не стало привычным делом, и выбор солнечных панелей вызывает определенные сложности, предлагаем перечень наиболее важных параметров

Итак, при покупке такого модуля стоит обратить внимание на следующие пункты:. производитель

производитель.

Важно обратить внимание, как долго данный производитель представлен на рынке данного товара, и какой у него объем производства. Чем дольше производитель работает в этой отрасли, тем больше ему можно доверять

область использования.

Для каких целей будет использоваться полученная энергия: для зарядки мелкой техники, для электроснабжения крупных электроприборов, для освещения или для полноценного электроснабжения дома. Именно от того, для каких целей покупается солнечный модуль, зависит выбор выходного напряжение и мощности панелей.

напряжение.

Для мелких электроприборов достаточно 9 В, для зарядки смартфонов и ноутбуков – 12-19 В, а для обеспечения всей энергосистемы дома – 24 В и более.

мощность.

Данный параметр рассчитывается на основе среднесуточного энергопотребления (сумма потребляемой энергии всей техникой за день). Мощность солнечных панелей должна с некоторым запасом перекрывать потребление.

качество фотоэлектрических элементов.

Существует 4 категории качества фотоэлементов, из которых состоит солнечная панель: Grad A, Grad B, Grad C, Grad D. Естественно лучше всего первая категория – Grad A. Модули этой категории качества не имеют сколов и микротрещин, однородны по цвету и структуре, имеют набольший КПД и практически не подвержены деградации.

срок службы.

Срок службы солнечных панелей варьируется от 10 до 20 лет. Конечно, длительность полноценной работы такой энергосистемы зависит от качества батарей и правильности их установки.

дополнительные технические параметры.

Наиболее важными являются КПД, толеранс (допустимое отклонения по мощности), температурный коэффициент (влияние температуры на производительность батареи).

Разобравшись в основных технических характеристиках, предлагаем вам рейтинг лучших солнечных панелей в 2022 году.
