Как выбрать подходящий труборез: какой для каких видов труб подойдет?

Предназначение

При установке металлопластиковых трубок невозможно обойтись без проведения разрезов. Для выполнения этой операции можно использовать:

1. Нож с серейторной заточкой или ножовку по металлу. Актуально для выполнения разовых работ. Если нужно разрезать много труб, этот способ не подходит, поскольку требуется большое количество затрат, торцы получаются неровными, имеют заусенцы.
2. Болгарку. Диски по металлу быстро разрезают многослойные детали, но электроинструмент издает много шума, после резки остается большое количество мусора.
3. Труборез. Наиболее актуальный способ, если нужно заниматься масштабной прокладкой трубопроводов.

Лучшие ножничные труборезы

Конструкция моделей этого типа напоминает ножницы по металлу, губки которых адаптированы для захвата труб. Рез обеспечивается благодаря выдавливанию полотна с острой заточкой. Используются ножничные труборезы для работы с пластиком и мягкими материалами.

Knipex KN-902540

Эргономичные двухкомпонентные ручки модели обеспечивают комфортный и надежный захват без риска проскальзывания. Основным материалом изготовления служит закаленная хромованадиевая сталь, устойчивая к большой механической нагрузке. Масса инструмента — 500 г.

Максимальный рабочий диаметр составляет 40 миллиметров. Высокое качество заточки лезвия гарантирует аккуратный рез (нож можно заменить при необходимости). Подвижные опорные губки способствуют правильной фиксации трубы.

• высокая прочность и долгий срок службы;
• удобство использования;
• надежный захват;
• аккуратный рез.

Ножничный Knipex приобретают для резки толстостенных пластмассовых труб. Надежное решение для профессиональной эксплуатации.

Milwaukee Heavy Duty (48224202)

Модель имеет V-образное лезвие, позволяющее совершать быстрые и прямые срезы. Это гарантирует аккуратность работы, исключая риск дробления материала. Максимальный диаметр трубы — 25 мм.

Прочная конструкция не подвержена деформации под воздействием большой нагрузки и устойчива к износу. Специальная обработка головки предотвращает появление коррозии. Наличие канавок дает возможность зачищать муфты. Обрезиненные рукояти не проскальзывают при намокании, что способствует надежному захвату.

• легкий и удобно лежит в руках;
• аккуратный рез;
• высокая прочность и устойчивость к коррозии.

небольшой рабочий диаметр.

Milwaukee Heavy Duty подойдет для точной нарезки и зачистки пластиковых труб различного типа.

Yato YT-2228

Для изготовления трубореза Yato используются алюминий и нержавеющая сталь. Это обеспечивает ему устойчивость к большой механической нагрузке и возникновению коррозии при эксплуатации в сложных условиях. Инструмент работает с трубами диаметром до 51 мм.

Обрезиненные рукояти не выскальзывают при намокании, что гарантирует надежный захват и удобство работы. Лезвия не боятся сильного давления и долго не тупятся. Вес устройства — около 0,5 кг.

• прочная и долговечная конструкция;
• удобно лежит в руках;
• коррозиестойкость.

Yato YT-2228 хорош для резки ПВХ-труб. Будет полезен в быту и во время проведения ремонтных работ.

Heisskraft N-40 R

Лезвие модели выполнено из инструментальной стали, отличается высокой прочностью и износостойкостью. Автоматический возврат ножа за счет разведения ручек гарантирует комфорт во время интенсивной резки.

Прорезиненные накладки способствуют удобству удержания инструмента и надежному захвату. Есть крюк безопасности для облегченной транспортировки. Приспособление может без труда обрабатывать трубы диаметром от 16 до 63 мм.

• удобный захват;
• компактность;
• безопасность использования;
• высокая прочность.

Heisskraft N-40 R предназначен для резки толстостенных пластиковых труб под прямым углом. Подойдет для периодической бытовой эксплуатации.

Как выбрать оптимальную модель?

Практика использования ножниц для пластиковых труб показывает, что качественный инструмент может уверенно справляться со своими задачами в любом конструкционном исполнении, обеспечивая удобство и легкость в процессе работы

Опытные сантехники рекомендуют обращать внимание именно на рабочие поверхности. К примеру, многие владельцы отмечают следующую проблему – из-за слабой пружины и тонкой стали криво режут ножницы

Полипропиленовые трубы при этом могут иметь любые размеры, так как рабочий дефект вызван исполнением конструкции. Поэтому в выборе следует учитывать такой нюанс, как надежность силовой механической основы. Но, конечно, не стоит забывать и об эргономике, которая также сказывается на качестве резки. Предпочтение отдается толстым ручкам, обеспечивающим удобный и цепкий хват, не перегружающим ладони.

Резцовый труборез

Резцовый труборез

Его корпус рассчитан, как правило, на диаметр трубы до 10 см. На корпусе закреплены резцы, изготовленные из высокопрочной стали. Они являются управляемыми. То есть, по мере продвижения вглубь металла, резцами осуществляется регулировка глубины реза.

По такому же принципу работает и телескопический труборез, который посредством вращения своей рукоятки выдвигает вперед свою режущую часть.

Роликовый труборез

Роликовый труборез

Рабочим органом инструмента являются режущие ролики. Обычно устанавливаются 1 или 3 ролика. Чем роликов больше, тем больший диаметр трубы устройство сможет осилить. Так, однороликовый труборез для стальных труб способен разрезать диаметр до 50 см, а трехроликовый — до 100 см и даже больше.

Если предстоит работать с большим диаметром трубопровода (более 75 см), то предпочтение отдается хомутовому приспособлению, позволяющему выполнить надежный замковый зажим всего периметра изделия.

Существуют также многороликовые механизмы, которые используются для трубопроводов солидного диаметра, имеющих толстые стенки. Например, цепной труборез применяют для труб из чугуна, толстой стали, бетона. Его рекомендуется выбирать, если вам нужно резать такие хрупкие материалы как асбестоцемент или керамика.

Как материал трубы влияет на выбор инструмента?

Телескопический роликовый труборез

Каждый материал имеет свои особенности резки, которые нужно учесть при выборе нужного инструмента. Достаточно сложно выбрать труборез для медных труб, так как медь относится к категории очень мягких металлов, способных легко деформироваться. Нам же такие деформации ни к чему. Поэтому наиболее подходящим вариантом будет применение телескопического роликового механизма, у которого ролик изготовлен из легированной стали. Наличие храпового механизма призвано облегчить процесс резки, так как вращать рукоятку мастеру придется лишь в одном направлении.

Для обрезания тонкостенных и металлопластиковых изделий прекрасно подойдет телескопический или труборез с храповым механизмом. Некоторые модели внешне напоминают большие ножницы, которые достаточно сомкнуть для обеспечения необходимого реза. Для ускорения работы также можно использовать аккумуляторный труборез для полипропиленовых труб, если приходится выполнять многократную нарезку.

Чем и как не стоит резать полипропилен?

Помимо вышеперечисленных специализированных труборезов полипропиленовые трубы вполне можно нарезать:

• ножовкой;
• электролобзиком на тихом ходу;
• изнутри дрелью с дисковой насадкой.

Одно «НО». Края трубы в результате использования этих “подручных” инструментов получаются рваными. Это не только некрасиво, но и недопустимо.

Перед спаиванием трубные торцы должны быть зачищены от всех заусенцев и выровнены, иначе соединение получится непрочным. Подобная агрессивная резка практически всегда приводит к проблемам на монтируемом трубопроводе в будущем.

Использовать болгарку не рекомендуется. Из-за высокой скорости вращения ее диска полипропиленовая труба начнет нагреваться и плавиться. Подобная ситуация может произойти и при применении электрического лобзика, если его включить на всю мощность.

Этими инструментами пользоваться для разрезки пластика следует только в крайнем случае, когда ничего иного под рукой нет.

Независимо от выбранного инструмента сильно давить им на полипропиленовую трубу при резке нельзя ни в коем случае. Это касается применения как болгарки, так и профессиональных труборезов.

Усилия следует наращивать постепенно, иначе пластик может попросту треснуть. При сильном давлении в трубных стенках из PP могут произойти невидимые глазу разрушения, которые потом приведут к порыву трубопровода.

Есть еще один аргумент против сильного надавливания режущего инструмента на трубу из полипропилена – деформация в плане геометрии. Стенки в месте такого нажима начинают проминаться, из-за чего срез в сечении из круга превращается в овал. А торец для сварки с фитингом должен быть идеально круглым. Придется выправлять его потом калибратором, что потребует времени и сил.

Чтобы не допустить сгиба стенок, в разрезаемую трубу следует вставить пару круглых брусков из дерева чуть меньшего диаметра. Нож должен будет при резании полипропилена проходить между ними. Так пластик точно не согнется, а разрежется как надо.

Категорически не стоит для резки использовать ленточную пилу либо циркулярку. Полипропилен слишком мягок и одновременно слишком хрупок для них. С одной стороны, трубу может вырвать из рук, а с другой – без сколов и трещин в месте среза здесь точно не обойдется.

Применять для раскроя труборезы, предназначенные для труб из металлов, тоже не рекомендуется. Ножи у них выполнены из другого материала с несколько иными характеристиками.

Пластик они будут не резать, а рвать. Исключением являются лишь универсальные инструменты для всех видов трубопроводов. Но стоят они немало, это больше вариант для профессиональных сантехников.

ГОСТ

Единого ГОСТа для всех видов труборезов не существует, однако, для одноразовых кумулятивных вариантов действует ГОСТ Р 55784-2013, а 02.10.2018 утвержден Федеральным агентством по техническому регламентированию и метрологии ГОСТ 34297-2017.

Дата его введения – 01.02.2019, о чем свидетельствует информация на официальном сайте Росстандарта.

Допустимые диаметры труб

Производители труборезов указывают минимальный и максимальный диаметр труб, с которыми способен работать инструмент.

Так, например, модели с храповым механизмом в большинстве случаев способны справляться с тонкостенными медными трубами диаметром до 30 мм и изделиями ПВХ до 42 мм.

Пневматические и электрические варианты предназначены для работы с диаметром до 1500 мм, резцовые – до 100 мм, роликовые – до 50 мм или до 100 мм, в зависимости от количества режущих роликов.

Как видим, под любой диаметр трубы можно подобрать свой вариант трубореза.

Как выбрать?

При выборе подходящего инструмента для резки полипропиленовых труб необходимо оценивать технические характеристики и функциональность каждого варианта. Приборы могут различаться по некоторым конструктивным особенностям, цене и качеству.

Осматривая инструмент в магазине, следует обратить внимание на его основные параметры

Качество лезвия. Желательно, чтобы данный элемент был сделан из нержавеющей стали

Немаловажно и значение угла заточки детали, которое должно составлять 30 градусов.
Ручка прибора. Она должна удобно ложиться в руку

В противном случае выполнить качественную резку труб будет довольно тяжело. Удобнее всего работать с инструментом, рукоятки которого прорезинены.
Надежность опоры для труб. Данный элемент должен быть устойчивым и довольно широким. В противном случае труба будет плохо фиксироваться между опорой и рейкой с лезвием, что приведет к неровному сечению.
Желательно чтобы прибор был оснащен автоматическим отводом опоры и рейки с лезвием, чтобы данные элементы после резки возвращались в открытое положение.

Еще одним важным фактором, влияющим на выбор ножниц, является диаметр труб. По размеру и некоторым характеристикам полипропиленовые трубы, для работы с которыми необходимы специальные ножницы, можно разделить на несколько видов.

• PN 10 – такие изделия предназначены для систем холодного водоснабжения, а также для пола с подогревом. Подобные трубы могут выдерживать воздействие температур теплоносителя в пределах 45 градусов и давление не более 1 Мпа.
• PN 16 – данная модификация используется для прокладки централизованного отопления. Давление внутри трубы при этом не должно быть слишком высоким.
• PN 20 – такая разновидность труб имеет универсальное назначение. Изделие допускается использовать для прокладки системы не только холодного водоснабжения, но и горячего. Изделия могут выдерживать внутреннее воздействие температур не более 80 градусов.
• Трубы PN 25 представляют собой изделия с покрытием из алюминиевой фольги. Данный материал обеспечивает возможность труб выдерживать воздействие высоких температур (95 градусов) и давление порядка 2,5 МПа.

Гидравлические и пневматические труборезы

Как говорилось выше, рез может производиться гидравлическим и пневматическим механизмом.

Пневматические труборезы для своей работы используют воздух, который нагнетается в поршень под давлением. Используются такие труборезы для разрезания труб с сечением до 130 см. Сам рез выполняется резцами, которые могут быть предусмотрены для разного материала, что позволяет резать как металлические, так и пластиковые трубы.

К минусам данного аппарата можно отнести высокий вес, который зачастую достигает 60 кг. Работать таким тяжёлым инструментом в траншее либо на высоте не представляется возможным.

Выбор вида инструмента

Для резки пластиковых труб применяются труборезы следующих видов:

• роликовые;
• храповые;
• гильотинные;
• цепные.

Роликовые труборезы

Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.

В конструкцию роликового трубореза входят:

• корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
• винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
• отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
• каретка с опорными валиками.

Роликовый инструмент для резки

Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.

К преимуществам роликовых механизмов можно отнести:

• универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
• простота использования;
• невысокая стоимость;
• минимальный риск повреждения трубы.

Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.

Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:

1. определить место расположения среза;
2. установить трубу в струбцину;
3. винтовой рукояткой придвинуть нож-ролик;
4. провести резку по кругу;
5. при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.

Использование роликового инструмента для резки

Цепные труборезы

Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.

Цепной механизм для резки труб из пластика

Плюсами данной конструкции являются:

• возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
• высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
• отсутствие деформации трубы в ходе выполнения работы;
• точность среза.

Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.

Чтобы отрезать пластиковую трубу цепным труборезом, требуется:

1. отметить место реза для выполнения работы с максимальной точностью;

Определение места реза

1. разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
2. провести обрезку путем вращения инструмента.

Использование цепного трубореза

Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.

Гильотинные труборезы

Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:

ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;

Ручной гильотинный труборез

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.

Настольный гильотинный труборез

Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.

Преимуществами данного вида оборудования являются:

• точность и быстрота выполнения среза (устройство работает как обычные ножницы);
• полное отсутствие деформации трубы;
• отсутствие стружки;
• возможность выполнения резки в условиях ограниченного пространства;
• невысокая стоимость.

К отрицательным качествам относятся:

• необходимость периодической заточки режущего механизма;
• быстрая усталость рук.

Храповые труборезы

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.

Храповые ножницы для труб из полипропилена

Положительными сторонами инструмента являются:

• быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
• невысокая стоимость.

К отрицательным аспектам относятся:

• необходимость прилагать большое усилие;
• необходимость дополнительной обработки трубы перед соединением.

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, когда возникает необходимость в работе с медными трубами. Между тем, помимо ручных моделей, существуют технически более совершенные электрические устройства.

В этом случае электропривод получает энергию от встроенного аккумулятора или от сети. То есть средство не теряет свойств подвижности, что уже является привлекательным моментом.

Еще одна новинка отрезного агрегата – труборез электрический. Конструкция достаточно удобная, что значительно снижает физическое энергопотребление пользователя. Для качественного результата требуется опыт

Аккумуляторный инструмент оснащен автоматическим механизмом приема материала. Диапазон диаметров трубок для аккумуляторных труборезов составляет 12-28 мм. На корпусе устройства есть элементы подсветки, обеспечивающие удобство стрижки в условиях плохой видимости.

Электрический труборез, конечно, значительно снижает физическую активность пользователя. Все, что нужно владельцу такого устройства, – это несколько секунд удерживать устройство весом 1,5 кг в нужном положении в режиме стрижки. Например, MILWAUKEE C12 при рабочей скорости 500 об / мин разрезает трубу диаметром 12 мм за три секунды.

Но высокая скорость резки, да еще в автоматическом режиме, несколько ограничивает качественные показатели. Следовательно, устройство не может резать медные трубы короче 12-15 мм по инструкции.

Такие короткие отрезки медной трубы не нужно отрезать электрическим труборезом. Несоблюдение этого требования может привести к повреждению прибора и риску травмирования пользователя

Из-за отсутствия опыта работы с электрическим труборезом невозможно добиться идеального среза из-за вибрации двигателя. Наконец, рабочий механизм электротрубореза издает шум на уровне 70 дБ (допустимая норма шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы кажутся лучшим инструментом со всеми преимуществами электрических моделей. Ручной резак дает механику возможность «почувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в корпус трубы.

В результате рез получается гладким и качественным, идеально подходящим для ламинирования или пайки.

Болгарка

Более финансово обеспеченные сантехники имеют при себе маленькую болгарку. Я не говорю о Bosh, я говорю о какой-нибудь более дешевой. Сейчас я ее настрою для себя. И соответственно разрезаем трубу.

Метод более быстрый по сравнению с первым. При его использовании получаются более ровные края. Это еще конечно зависит от того, откуда растут руки того, кто пилит, но края получаются более ровные.

Есть один недостаток по сравнению с первым способом — это фаска. Фаска получается с такими заусенцами, и приходится эти края обрабатывать дополнительно. Ну пойдет. А вот болгарка обрастает такой вот паутинкой, чачей, и достаточно тяжело ее чистить.

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

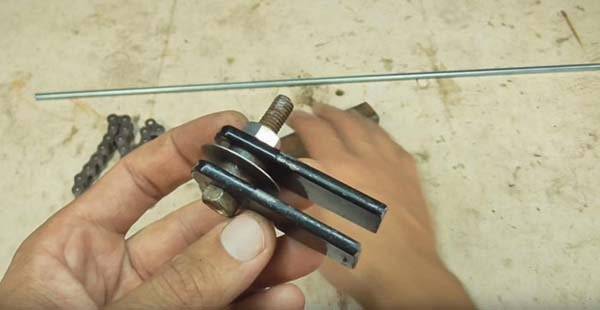

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

Монтаж и ремонт внутридомовых трубопроводных коммуникаций подразумевает использование инструмента, обеспечивающего идеальный ровный срез. Этот прибор убережет систему от попадания вовнутрь опилок в процессе работы, а значит, в трубопровод не попадут загрязнения. Предпочтительнее сделать универсальный труборез своими руками, нежели тратить деньги на его покупку. Самодельный агрегат докажет, что резка труб — это простое занятие!

Габариты приспособлений

Вес и размер выбранного устройства зависят от того, где будет использоваться инструмент и какой максимальный диаметр элементов придется резать. Ножницы для 42-миллиметровых изделий имеют средний вес от 300 до 500 грамм, их длина – от 250 до 350 мм. Что касается электрических аппаратов, то их масса и размеры зависят от двигателя и механизмов фиксации фрагментов изделий.

Ознакомившись с данными, приведенными в паспорте изделия, покупатель может выявить информацию, касательно минимального и максимального диаметра конструкций, с которым выбранный агрегат способен справиться. С тонкими медными стенками поможет справиться предустановленный храповый механизм, однако диаметр рабочего сырья не должен превышать отметку в 42 мм. Электрические и пневматические модели работают с диаметром до 1500 мм, роликовые – 50 – 100 мм, резцовые – до 100 мм.

Классификация труборезов

При выборе трубореза нужно учесть, что он не является универсальным инструментом. Поскольку для монтажа систем отопления, водоснабжения и канализации применяются разные трубы, то и для их резки применяются различные устройства. Некоторые из них, правда, подходят для нескольких типов труб, но чаще рассчитаны на определенный материал. Поэтому отправляться в магазин стоит только после того, как определитесь, с какими трубами предстоит работать.

Впрочем, для домашнего мастера роликовый труборез для стальных труб может стать универсальным решением, поскольку справляется и с металлопластиком, и медью. А вот модели, изначально предназначенные для более податливых материалов, сталь не одолеют или хватит их на один раз.

В зависимости от толщины стенок трубы

На выбор модели трубореза влияет не только материал, из которого изготовлены трубы, но и толщина их стенок. Исходя из этого параметра, приборы подразделяют на следующие категории:

• Для высоких (тяжелых) нагрузок. Они, в отличие от других, имеют надежные защелки хомутного типа. Применяют такие приспособления для резки стальных и чугунных труб, диаметр которых достигает 12 дюймов и больше.
• Для резки тонкостенных труб, к которым относят металлопластиковые, латунные, медные, а также трубы из нержавеющей стали.
• Для резки труб из асбестоцемента и керамики, применяемых для сточных и канализационных систем.

В зависимости от конструктивных особенностей труборезов

Исходя из конструктивных особенностей, можно выделить: роторный (поворотный), телескопический труборез, с храповым механизмом, цепной, роликовый и резцовый.

Виды труборезов: а, б, в, г — трехроликовые; д — с хомутом; е — много роликовый цепной; ж — с резцом

Резцовый труборез, обеспечивающий достаточно чистый срез, представляет собой обойму из стали, рассчитанную на трубу до 100 мм в диаметре. В обойме закрепляются диски-резцы из прочной стали, взаимное положение которых можно при необходимости регулировать. Один или два резца устанавливают на подвижной детали обоймы, которая может перемещаться в плоскости реза при помощи резьбового штока. В самых простых моделях подающий шток является рукояткой.

Роликовый ручной труборез применяют чаще всего для резки стальной трубы, в нем может быть один или три режущих ролика, а также ролики, направляющие трубу. Чем больше роликов, тем большего диаметра трубы «по зубам» инструменту. Так, труборез с тремя роликами осилит стальную трубу диаметром 15-100 мм, а однороликовый аналог – 15-50 мм. Существенным недостатком использования роликовых труборезов являются заусеницы, которые образуются в местах реза. Для их удаления применяют зеновку. Для резки труб большого диаметра (более 75 мм) применяют многороликовые цепные или хомутовые труборезы, которые удобны еще и тем, что имеют небольшой размах рукоятки.

Во многих случаях домашнего мастера выручит роликовый труборез для стальных труб

Цепной труборез применяют для труб из чугуна, керамики и бетона (небольшого диаметра), то есть, изготовленных из достаточно хрупких материалов. Резка осуществляется при помощи цепи с режущими роликами, которая стягивается вокруг трубы.

Цепной труборез применяют для резки труб из хрупких материалов: керамики, бетона, чугуна

В зависимости от принципа действия

Можно составить еще одну классификацию, если выделить труборезы по принципу действия – электрические, ручные, с пневматическим или гидравлическим приводом.

В быту чаще применяют ручные труборезы, приводимые в действие при помощи физической силы мастера. Эти приборы, обычно, достаточно простые, недорогие, не требуют от работающего особых навыков и квалификации.

Электрический труборез – удовольствие более дорогое, но и продуктивность его лучше. Он позволяет значительно сократить физические усилия, обладает высоким коэффициентом полезного действия, а стало быть, идеален для масштабных работ.

Стоит электрический труборез, естественно, дороже ручного, чаще всего используется мастерами-сантехниками, которым приходится резать трубы чуть ли не каждый день, а то и по несколько раз на дню

Последовательность работ

Работу начните с подготовки инструмента и рабочего места. После того, как вы удобно разместили все необходимое, приступайте к выполнению основных операций.

Изготовление левой части трубореза

Отрежьте кусок катанки длиной 135 мм. Нижний конец заготовки заправьте радиусом или снимите фаски и скруглите их при помощи напильника.

Затем на расстоянии 90 мм от прямого конца заготовки просверлите отверстие под прижимной болт. Диаметр отверстия – 8,2-8,5 мм.

Далее наложите на верхнюю часть заготовки полотно, отступив немного от верхней кромки, и закрепите ее при помощи прижимной планки (стальной ленты), винтов и заклепок.

Зубья полотен на правой и левой частях трубореза должны быть направлены в одну сторону.

Со стороны закругленного торца просверлите отверстие под ось. Ее можно изготовить из прутка диаметром 8 мм или найти подходящую готовую деталь.

Изготовление правой части

С правой частью придется повозиться подольше. Во-первых, ее основа, изготовленная из катанки, имеет сложную форму: со стороны рабочей части необходимо сформировать два участка длиной 40 мм, составляющие угол от 30 градусов с горизонталью и 90-120 градусов – между собой (в проекции картинка напоминает крышу домика).

Оставшийся свободным хвостовик заправьте под рукоятку.

На отогнутые участки детали прикрепите плотна – по аналогии с правой частью изделия.

В теле катанки по левой части разметьте центр резьбового отверстия, в которое будет вкручиваться прижимной болт.

Напротив отверстия левой части, предназначенного для установки оси, закрепите стальную полосу.

Длина ее должна быть таковой, чтобы расстояние от центра оси до ближайшей кромки рукоятки равнялось 30 мм.

Предварительно в полосе тоже сверлится отверстие под ось.

Сборка

Установите на место ось. Концы ее можно расклепать, только в этом случае вы получите неразъемное соединение деталей прибора.

Роль оси может сыграть пара винт-гайка. Такая конструкция позволит при необходимости разобрать труборез.

После установки оси вкрутите прижимной болт в резьбовое отверстие, расположенное в правой части конструкции.

Если есть необходимость согнуть трубу один-два раза, необязательно приобретать трубогиб. В следующей теме рассмотрим, как согнуть профильную трубу без трубогиба при помощи подручных средств.

Рекомендации по изготовлению водометов для лодок своими руками читайте в этой статье.

Изготовление трубореза своими руками

Если по каким-то причинам нет возможности приобрести профессиональное устройство, то его вполне реально изготовить своими руками из обычных материалов, доступных практически каждому. Преимущества такого варианта в следующем:

• обойдется такое устройство дешевле магазинного;
• его можно приспособить конкретно под свои потребности (обрезка труб заданных параметров);
• при его изготовлении можно научиться новому и приобрести ценный опыт, который пригодится в других областях.

Что понадобится для работы

Чтобы изготовить инструмент самостоятельно, требуется небольшой набор инструментов и материалов:

• набор гаечных ключей;
• отвертки;
• ножовка для работы по металлу;
• квадратная катанка;
• пружина;
• ножовочные полотна.

Также в работе понадобятся болт и винты специальных размеров, которые зависят от параметров самого устройства. Металлические заклепки выбираются обычных размеров (диаметр 0,4 см).

Последовательность работ связана с этапами изготовления левой (1), правой половины (3) инструмента и их сборки. Чертеж для примера приведен ниже.

Цифрой 2 обозначены обрезки полотна, 4 – прижимной винт. Размеры указаны в миллиметрах и могут быть пропорционально пересчитаны под конкретно вашу модель.

Видео с примером изготовления цепного самодельного трубореза для стальных труб.

При рассмотрении особенностей труборезов следует обратить внимание на тот момент, что подобный инструмент нельзя отнести к универсальным – он может использоваться для резки стальных труб с определенными параметрами. Существуют модели, которые способы работать с различным материалом, но встречаются они достаточно редко

Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много. Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства. Практически все самодельные варианты исполнения изготавливают под определенные условия работы: диапазон диаметра и длины трубы, твердость материала, мобильное или стационарное применение. При выборе того, по какой схеме делать самодельный труборез для стальных труб следует определиться с классификацией рассматриваемого устройства, а также особенности его выбор.
