Чем отличаются системы отопления закрытого и открытого типа

Системы теплоснабжения, работающие по закрытой схеме, что это такое

Отличие данной схемы централизованного обогрева домов от предыдущей состоит в том, что горячая вода используется исключительно для отопления. Горячее водоснабжение обеспечивается по отдельному контуру или индивидуальными нагревательными приборами.

Циркуляция теплоносителя происходит по замкнутому кругу; возникающие незначительные потери восполняются за счет автоматической подкачки при потере давления.

Температура подаваемой воды регулируется непосредственно в котельной. Объем кипятка в этой системе сохраняется одинаковый. Таким образом, интенсивность нагрева помещений напрямую зависит от температуры жидкости, циркулирующей по трубам.

В этой схеме обогрева домов важную роль играют теплопункты. В них вода поступает от ТЭЦ, и уже там с ее помощью происходит нагрев теплоносителя, который и подается потребителям.

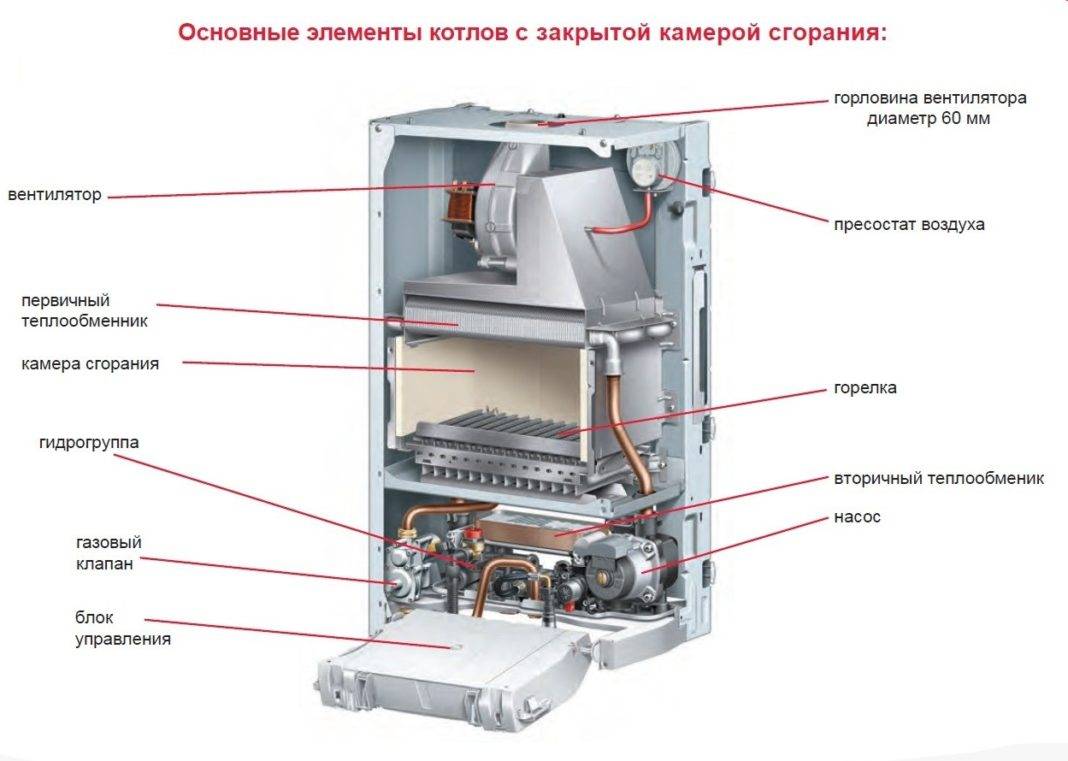

Котел с закрытой камерой сгорания

Котлы закрытого типа являются альтернативой для квартир и помещений без вентиляции. Это довольно компактные устройства, которые состоят из следующих элементов:

  • корпуса с панелью управления;
  • газовой горелки;
  • теплообменника;
  • насоса;
  • датчика и регулятора температуры;
  • расширительного бачка;
  • системы безопасности;
  • принудительного отвода для продуктов сгорания.

В зависимости от числа контуров котел может быть доукомплектован дополнительным змеевиком, запорной арматурой и вентилятором.

Работа устройств закрытого типа происходит благодаря принудительной тяги в зону горения.  Нагнетание его выполняется специальным вентилятором. Воздух поступает с улицы, что исключает необходимость оборудовать дополнительную вентиляцию и дымоход. Дым убирается из котла с помощью коаксиальных труб, которые выходят на улицу через отверстие в стене.

Котел с закрытой камерой сгорания

Коаксиальный дымоход более простой в установке, нежели обычный. Представляет собой конструкцию «труба в трубе». Прокладывают его через стену и выводят наружу. Подобная конструкция котла предусматривает циркуляцию воздуха в двух направлениях: через верх воздух поступает в котел, а через внутреннюю горизонтальную трубу выводится из помещения. Разница между традиционным дымоходом и коаксиальным большая. Основные преимущества последнего в следующем:

  • абсолютно безопасный. Отработанные газы проходят по трубке, которая непрерывно охлаждается со всех сторон холодным воздухом;
  • экологическая безопасность. Способствует более эффективному сгоранию топлива и повышает коэффициент полезного действия всей системы отопления;
  • полная изоляция системы от пользователя. Отработанные газы, как и сам воздух, никак не контактируют с жилым помещением.

Сами газовые котлы закрытого типа выгодно отличаются от открытой конструкций:

  • не требуют отдельного помещения для установки и обустройства вертикального дымохода;
  • компактные размеры позволяют разместить их в ванной комнате, санузле или на кухне;
  • ненужно постоянно проветривать помещение, тем самым, выпуская на улицу теплый воздух;
  • есть выбор между настенными и напольными моделями, дизайн которых отлично впишется в любой интерьер;
  • можно задавать необходимые параметры температуры;
  • не растрачиваются ресурсы, все топливо выгорает до конца;
  • работа выполняется от электричества и не зависит от наличия кислорода.

К недостаткам закрытых котлов относят:

  • высокая стоимость по сравнению с открытыми отопительными устройствами;
  • необходимос проводить периодическое техническое обслуживание, смазывать лопасти вентилятора, проверять турбину;
  • для исключения перемерзания области горения необходимо укомплектовать систему автоматическими задвижками и контроллером температуры;
  • работа турбины создает шумность, увеличивающуюся с износом втулок и загрязнения лопастей вентилятора;

Высокая стоимость является недостатком газовых котлов с закрытой камерой сгорания

Отдавать предпочтение закрытому устройству или нет, каждый решает сам для себя, ведь при значительной экономии топлива увеличиваются расходы на электричество, необходимое для функционирования котла.

Преимущества и недостатки однотрубного контура

В такой системе используется одна труба для курсирования теплоносителя. Несколько плюсов этого вида:

  • Меньшие расходы на используемый материал;
  • Упрощенный и быстрый монтаж;
  • Гидравлическая стабильность;
  • Простая монтажная схема;
  • Меньшее количество используемого теплоносителя, облегчающий слив системы.

Одноконтурная конструкция теплоснабжения дает первичную экономию средств. Количество труб, разводок, стояков и перемычек значительно меньше, чем при обустройстве двухтрубного отопления.

Читать также: Стояк отопления: виды. нумерация, срок службы

Недостатки однотрубной системы отопления:

  • Большая потеря тепла по пути к дальним радиаторам. Последние, как следствие, требуют объемного увеличения для достижения комфортной температуры помещений. Причина уменьшения их нагрева кроется в обмене горячей воды с холодной в каждом, стоящем на пути отопительном приборе;
  • Отсутствие возможности регулировать температуру отдельных батарей. Убавление подачи в одной приводит к остыванию всех последующих;
  • Потребность большого напора воды. Увеличивается нагрузка на насосы и всю систему в целом. Появление протечек учащается, контур требует постоянного пополнения теплоносителя.

Читать также: Как рассчитать и уменьшить расход теплоносителя в системе отопления

Открытая система обогрева

Открытая система обогрева схема которой предусматривает наличие бака расширительного, применяется в большинстве домов. При расширении избытки жидкости проникают собственно в расширительный бачок. Также, при избытке воды в системе она также поступает в бак.

Расширительный бачок не герметичен, что обуславливает постоянное парообразование воды, благодаря этому ее следует иногда доливать. Схема открытой отопительные системы неимоверно проста, однако при этом выделяется надежностью. Открытая система обогрева не учитывает наличие насоса. Кол-во входящих в систему компонентов довольно невелико: провод труб, бак расширительный, устройства для обогрева помещения и котел. В подобной конструкции можно ставить любые котлы, не считая электрических.

Жидкость в открытой системе обогрева двигается очень медленно, благодаря этому трубы в процессе применения необходимо поэтапно прогревать, чтобы не допустить их износ и закипание воды (детальнее: “Как устроена система обогрева открытого типа – схема системы отопления”).

В случае если когда на улице холодно теплоснабжение не функционирует, воду из системы нужно слить, во избежание замерзания или прорыва труб. Для оснащения хорошей циркуляции котёл отопления обязан быть поставлен на самом невысоком уровне, а в наивысшей точке системы размещается бак расширительный. Для применения открытой отопительные системы в зимних условиях бак необходимо утеплить. При прокладывании трубопровода для подобной системы лучше всего применять минимум деталей для соединения.

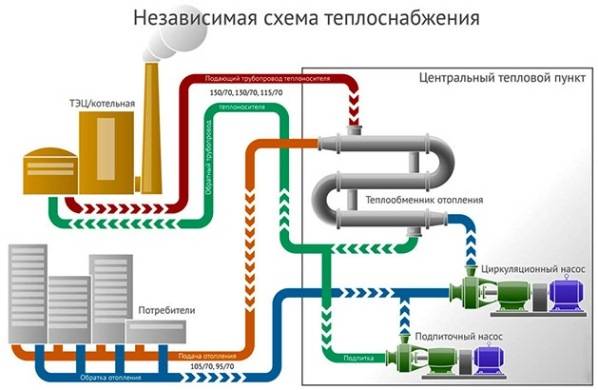

Независимая закрытая система отопления

В настоящее время при устройстве новых котельных стала чаще применяться независимая схема присоединения системы отопления. В ней имеют место основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником. То есть, теплоноситель от котельной или ТЭЦ идет до центрального теплового пункта, где попадает в теплообменник, это и есть главный контур. Дополнительный контур – это система отопления дома, теплоноситель в нем циркулирует через этот же теплообменник, получая тепло от сетевой воды из котельной. Схема работы независимой системы показана на рисунке:

А как же быть с централизованной подачей горячей воды, ведь теперь брать ее из магистрали нельзя, там слишком высокая температура (от 105 до 150 ºС)? Все просто: независимая схема подключения допускает установку любого количества пластинчатых теплообменников, присоединенных к магистральным трубопроводам. Один будет обеспечивать теплом отопительную систему дома, а второй может готовить воду для хозяйственных нужд. Как это реализуется, показано на схеме:

Чтобы горячая вода поступала всегда одинаковой температуры, контур ГВС делается замкнутым с организацией автоматической подпитки в обратном трубопроводе. В многоквартирных домах циркуляционную обратную линию ГВС можно увидеть в ванной комнате, к ней подсоединяются полотенцесушители.

Очевидно, что эксплуатация независимой системы отопления имеет массу преимуществ:

  • домашний контур отопления не зависит от качества внешнего теплоносителя, состояния магистральных сетей и перепадов давления. Вся нагрузка ложится на пластинчатый теплообменник;
  • есть возможность регулировать температуру в помещениях с помощью термостатических вентилей;
  • теплоноситель в малом контуре можно отфильтровать и очистить от солей, главное, чтобы трубы были в хорошем состоянии;
  • в системе ГВС будет вода питьевого качества , поступающая в дом по водопроводной магистрали.

Тем не менее из-за грязного теплоносителя низкого качества в центральной сети потребуется периодическая промывка независимой системы отопления, а точнее, — пластинчатого теплообменника. Благо, сделать это не так уж сложно. Еще из недостатков следует отметить более высокие затраты на приобретение оборудования, а именно: теплообменников, циркуляционных насосов и запорно — регулирующей арматуры. Зато закрытая система надежнее и безопаснее открытой, она больше отвечает современным требованиям и лучше адаптирована к новому оборудованию.

Давление в закрытой системе отопления

В закрытых отопительных контурах используются три вида насосов. Дифференцируются они по напору водяного столба:

  • 4;
  • 6;
  • 8 метров

Соответственно и давление распределяется в пропорциях:

  1. 0,4.
  2. 0,6.
  3. 0,8 Бар.

Для частного домовладения площадью порядка двухсот квадратных метров достаточно напора 4 метра. Если площадь триста квадратных метров, то потребуется насос 0,6 бар, а если площадь более 500 метров квадрантных, то необходим будет давление 0,8 бар. На всех насосах существует маркировка технических показателей. Давление сравнительно небольшое, присутствуют также предохранительные клапана, взрыв в закрытых тепловых контурах невозможен.

Выбор системы отопления

Если провести сравнение систем отопления для конкретного объекта, то их достоинства определяются масштабами здания. Открытая схема приводит к значительной потере тепла и риску насыщения теплоносителя кислородом, поэтому неудобна для небольших частных домов. Закрытая структура оптимальна в таких жилищах и нашла широкое применение. Однако в случае длительных перебоев в электроснабжении ее установка приведет к вымораживанию помещений.

В высотных постройках преимущества замкнутого теплоснабжения нивелируются необходимостью размещения очень больших мембранных баков. Чтобы закрытая схема была функциональна, их заменяют на специальные безнапорные установки, работающие в тандеме с насосами – регуляторами давления. Открытая конструкция отличается более простым процессом установки в многоэтажных зданиях. Проблема завоздушивания решается путем применения воздухоотводчиков.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия
Естественная циркуляция Принудительная циркуляция
– нет механизма для передвижения теплового носителя

– есть «разгонный» стояк высотой 330 см или более

– возможно дополнение конструкции бойлером

– максимальная протяжённость контура не более 30 м.

– наличие в схеме организации насосного оборудования

– максимально высокий уровень тепловой отдачи

– равномерный прогрев всех магистральных ветвей

– наличие в схеме специальных отсекающих кранов

Оптимальный вариант для малогабаритных помещений с высокими потолками Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения

Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

  • минимальное количество расходных материалов;
  • лёгкость самостоятельного монтажа;
  • незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

  • равномерный разогрев всех радиаторных батарей;
  • индивидуальная регулировка всех радиаторов;
  • долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

  • свободная циркуляция теплоносителя;
  • наличие источника нагрева;
  • монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

  • оптимальный способ гидравлического распределения теплового носителя;
  • сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
  • отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.

Особенности закрытой системы

Тепловая магистраль выполнена в виде отдельного замкнутого контура. Вода в ней подогревается через теплообменники от магистрали ТЭЦ. Здесь требуются . Температурный режим получается более стабильный, а вода — лучше. Она остается в системе и не забирается потребителем. Минимальные потери воды восстанавливаются автоматической подпиткой.

Закрытая автономная система получает энергию от теплоносителя, поступающего на тепловые пункты. Там вода доводится до необходимых параметров. Для систем отопления и горячего водопровода поддерживаются разные

Недостатком системы является сложность процесса водоподготовки. Также дорого обходится доставка воды в тепловые пункты, расположенные далеко друг от друга.

Что такое закрытая тепловая система

Закрытая система отопления – это устройство, где все элементы являются герметичными, а испарения воды не имеется. Главное отличие закрытой системы отопления от открытой – наличие в ней насоса. Вариант, где циркуляция теплоносителя является принудительной, состоит из насоса, радиаторов, труб, котла и расширительного бачка.

Рассматривая, что лучше: закрытая или открытая система отопления, отличия этих двух видов, следует отметить преимущества и недостатки первого варианта. К плюсам этой вариации относится:

  • легкость монтажа;
  • отсутствие необходимости контроля количества теплоносителя;
  • отсутствие вероятности разморозки конструкции при использовании антифриза;
  • возможность регулирования температуры путем изменения количества теплоносителя;
  • отсутствие необходимости подливания воды, поскольку она не испаряется;
  • возможность самостоятельной регулировки давления;
  • технологичность и экономичность устройства, его длительная эксплуатация;
  • возможность добавления дополнительных вариантов обогрева к тепловой конфигурации.

Размышляя, какая система отопления лучше: открытая или закрытая, стоит описать и минусы второго варианта. Так, составные части конструкции являются более дорогими по сравнению с открытой тепловой конфигурацией. Оборудование полностью зависит от наличия электроэнергии в помещении. Все детали должны соединяться абсолютно герметично, поскольку теплоноситель внутри находится под давлением.

Далее поговорим о том, на чем, все-таки, стоит остановиться.

Main menu

Привет всем! Система горячего водоснабжения при централизованном теплоснабжении бывает двух видов: открытая и закрытая. В этой статье рассмотрим подробнее именно открытую схему ГВС. Прежде всего в чем принципиальное отличие этих двух схем. При открытой схеме ГВС водоразбор горячей воды ведется непосредственно из тепловой сети, то есть говоря проще, горячая вода из крана смесителя бежит та же самая , что и в радиаторах отопления.

Присоединение системы горячего водоснабжения производится непосредственно в тепловом пункте здания. На фото ниже видно, как это происходит. Одно ответвление врезано с подающего трубопровода,

а второе ответвление с обратного трубопровода.

Две эти ветки смешиваются в регуляторе температуры горячего водоснабжения, функция которого выдавать потребителю горячую воду с необходимыми параметрами, а именно не ниже 60 °С для открытой схемы ГВС, и не выше 75 °С и для для закрытой и для открытой схемы согласно СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

И уже после регулятора температуры горячая вода поступает во внутреннюю систему ГВС здания.

Закрытая схема ГВС характеризуется тем, что контур горячей воды отделен от контура отопления. То есть вода через подачу поступает в отопительный контур, проходит через внутреннюю систему отопления здания (трубы, радиаторы) и возвращается в обратку, попутно через теплообменник нагревая в тепловом пункте здания контур горячего водоснабжения. Горячее водоснабжение циркулирует отдельно по своему контуру, а водоразбор в здании компенсируется подпиткой из линии холодного водоснабжения. Такова суть и разница этих двух систем ГВС.

Для закрытой системы ГВС существуют несколько типов схем — одноступенчатые, двухступенчатые, параллельные, последовательные. Открытая же система ГВС подключается именно по такой схеме, как на фото в статье ниже.

Для открытой схемы ГВС существуют вариации — циркуляционная и тупиковая разводка. Как становится понятно из наименований этих схем, при циркуляционной схеме горячая вода циркулирует по внутренней системе ГВС, и в идеале, когда вы открываете кран с горячей водой, горячая вода должна бежать оттуда практически сразу. Но это в идеале, и далеко не всегда так бывает.

Тупиковая схема — при этой схеме горячая вода не циркулирует в системе, и чтобы получить воду нужной температуры, ее нужно сбросить через кран. То есть открываете кран, ждете когда сольется остывшая вода, затем льется уже горячая вода.

Открытая система ГВС в процентном соотношении более распространена, так как стоимость монтажа относительно невелика (меньше расход труб и отсутствие теплообменников). Лично я в подавляющем количестве обслуживаемых зданий сталкивался и сталкиваюсь именно с открытой системой ГВС. Но кроме достоинств (относительно небольшие капиталовложения при монтаже, простота конструкции) есть у такой схемы и недостатки.

Прежде всего, качество воды при такой схеме должно соответствовать питьевой воде, то есть в воду не должны попадать нефтепродукты, например от сальниковой набивки на задвижках большого диаметра, не должна попадать ржавчина, окалина, в воде не должно быть излишнего количества солей жесткости. К сожалению, не всегда это соблюдается. Вот например, в городе где я живу, практически не сталкивался с проблемой низкого качества воды в системе горячего водоснабжения. Вода в системе ГВС соответствует нормативам. Но знаю, что не везде, не во всех городах ситуация одинаковая.

И вторая беда открытой схемы ГВС — частый выход из строя регулятора температуры ГВС, его некорректная работа в общей схеме. Об этом я писал в этой статье.

Буду рад комментариям к статье.

Котел с открытой камерой сгорания

Газовый котел с открытой камерой представляет собой довольно простое устройство. Конструктивно он состоит из следующих элементов:

  • горелки, нагревающей змеевик;
  • змеевика, по тонким трубкам которого протекает теплоноситель;
  • каналы для сбора воздуха с улицы;
  • дымохода для отвода продуктов сгорания.

Некоторые модели могут укомплектовываться циркуляционным насосом, датчиками, программаторам и клапанами.

Горелка расположена под змеевиком. Нагретая вода под действием насоса подается к трубам отопления. Если насос в конструкции не предусмотрен, теплоноситель проходит по системе своим путем. При этом скорость обогрева снижается, но повышается экономичность расхода топлива.

Наличие автоматики позволяет контролировать работу котла. Он отключается, достигнув определенно температуры или тогда, когда газ перестает подаваться.

Атмосферные котлы по своей функциональности напоминают газовые горелки. Их работа осуществляется только при наличии естественной тяги.Поступление кислорода выполняется из помещения, а продукты сгорания выводятся через дымоход наружу. В случае недостаточной тяги будет чувствоваться недостаток воздуха, а также есть риск отравления гарью, которая попадет в помещение. Из преимуществ открытого газового котла можно выделить:

  • модели с чугунным змеевиком очень мощные и прослужат достаточно долго;
  • нет зависимости от электричества;
  • надежность работы доказана не одним десятком лет;
  • бесшумность работы;
  • не требует частого технического обслуживания;
  • цена в разы ниже, чем на газовый котел с закрытой камерой.

Отличия газовых котлов с открытой и закрытой камерой сгорания

Нельзя не сказать и о минусах атмосферных котлов, тем более что для многих они могут оказаться решающими в выборе отопительного оборудования:

  • большие габариты котлов предполагают наличия отдельного, специально оборудованного помещения для монтажа;
  • без хорошей вентиляции установка котлов с открытой камерой невозможна;
  • расход газа не такой экономичный, чем при работе других устройств;
  • котлу необходим дымоход высотой от 6 метров, соответствующий необходимым требованиям газовых служб.

Главный недостаток открытого котла в том, что его невозможно установить в квартире. Он рассчитан только для частных домов и предприятий, с отдельно выделенной для них комнатой.

ЖКХ в России

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система, в которой вода для горячего водоснабжения забирается непосредственно из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах — гидроэлеваторах и поступает к водоразборным кранам.Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода, нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем — водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а холодная вода для нужд ГВС, забираемая из водопроводной сети, нагревается на ТЭЦ, в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции — трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм — не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин — не ниже 60 и не выше 75 гр. С.

(основания:

— п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети» Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); — п. 5.3.1 документа «Правила и нормы технической эксплуатации жилищного фонда» (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода или после ремонта оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Закрытая система обогрева

Если во время работы жидкость становится шире выше конкретного уровня, то клапан бака расширительного открывается и ликвидирует избытки носителя тепла. Когда температура в системе понизится, насос закачает жидкость назад в систему.

Давление в подобных системах всегда находится в конкретных пределах, благодаря этому тепловой носитель регулярно подвергается деаэрации. Бачок для закрытой системы отопления в большинстве случаев делается из очень прочного металла. Конструктивно бачок состоит из 2-ух частей, которые завальцованы друг к другу. Во внутренней пустоты бачка находится диафрагма из термостойкой резины. Более того, в середине регулярно находится минимальное количество газа (в основном, азота или воздуха). Диафрагма делит бачка на 2 половины, в одну из которых проникает расширившаяся жидкость, а во второй находится газ. Попадая в бачок, вода давит на мембранную ткань, наполняя пустое пространство бачка, а при остывании жидкости в системе под влиянием диафрагмы находящаяся в бачке вода вытесняется обратно.

Давление в закрытой системе отопления

В закрытых отопительных контурах используются три вида насосов. Дифференцируются они по напору водяного столба:

  • 4;
  • 6;
  • 8 метров

Соответственно и давление распределяется в пропорциях:

  1. 0,4.
  2. 0,6.
  3. 0,8 Бар.

Для частного домовладения площадью порядка двухсот квадратных метров достаточно напора 4 метра. Если площадь триста квадратных метров, то потребуется насос 0,6 бар, а если площадь более 500 метров квадрантных, то необходим будет давление 0,8 бар. На всех насосах существует маркировка технических показателей. Давление сравнительно небольшое, присутствуют также предохранительные клапана, взрыв в закрытых тепловых контурах невозможен.
