Водяной теплый пол в деревянном доме – устройство без стяжки

Отопление под полом в постройке из дерева: плюсы и минусы

Достижение теплового комфорта возможно при близости показателей температуры воздуха и всех поверхностей, которые находятся в помещении. Для получения таких параметров нужно выполнить (можно своими руками) монтаж низкотемпературной поверхности. Её устройство позволяет теплу совободно транспортироваться от источника (пола) вверх. Роль поверхности играют теплые водяные полы.

Планируяих обустройство в деревянном доме, стоит ознакомиться с плюсами и минусами системы.

ДостоинстваНедостатки
Повышенный тепловой комфорт за счет нагревания поверхности полаНевозможно быстро прогреть помещение. Это весьма неудобно тогда, когда теплые полы включают периодически
При учете всех важных составляющих, возможность создать систему, которая способна к эффективному и экономному функционированиюДостаточно высокая стоимость обустройства системы, на порядок выше, чем при наличии труб и радиаторов
Эстетический аспект. Например, возможность воплотить любой старинный стильТакую систему нельзя ремонтировать. Её создают один раз и пользуются на протяжении десятилетий, но в случае аварийной ситуации придется разбирать всю конструкцию

Кстати, водяная система отопления, расположенная ниже поверхности напольного покрытия, достаточно легко управляется. Можно выбрать оптимальный вариант её работы с автоматическим включением в определенные часы. Следует учесть, что пол, под которым проходят трубы отопления, нельзя покрывать коврами.

Плюсы и минусы водяного деревянного тёплого пола

Такие полы, имеют свои плюсы и минусы. Но не думайте, что если у него есть минусы, то не стоит монтировать его у себя дома. Мы вас уверяем, что каждый вид системы применяемый в строительстве дома, не обязательно это касается пола, имеют свои плюсы и минусы.

К плюсам деревянного водяного тёплого пола относят лёгкость всей конструкции и возможность осуществить запуск непосредственно сразу после монтажа.

Минусами водяного теплого пола без бетонной стяжки являются отсутствие способности аккумулировать тепло, что очень важно, особенно в те моменты, когда по каким-либо причинам отключают на несколько часов электроэнергию или газоснабжение. Одним из особенностей деревянных материалов из которых собственно и состоит такой пол, является теплоизолирующие свойства, что негативно сказывается на эффективности использования деревянного тёплого пола

Если сказать простыми словами греть такой пол будет немного хуже бетонного, потому как бетон лучше проводит тёплого, чем дерево.

Существует несколько вариантов осуществить монтаж водяного теплого пола на деревянном основании. Сразу хотелось бы оговориться, что правила укладки трубы, подключение её к коллектору и подключение коллектора к котлу и опрессовки системы такие же, как при монтаже тёплого пола на основе бетонной стяжки. Поэтому мы повторяться здесь не будем, кому интересно смело переходите по ссылкам, поверьте там много полезной информации.

Перед монтажом деревянного тёплого пола необходимо оценить качество основания под него. Это хорошо, когда пол делается в первые и можно сразу устанавливать лаги на нужное расстояние. Если же было принято решение переоборудовать старый пол, то тут уже нужно действовать исключительно в каждом случае индивидуально

При этом обращайте внимание на изношенность лаг старого пола, уровень относительно горизонта и расстояние между лагами. Возможно придётся его демонтировать и положить новый материал

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

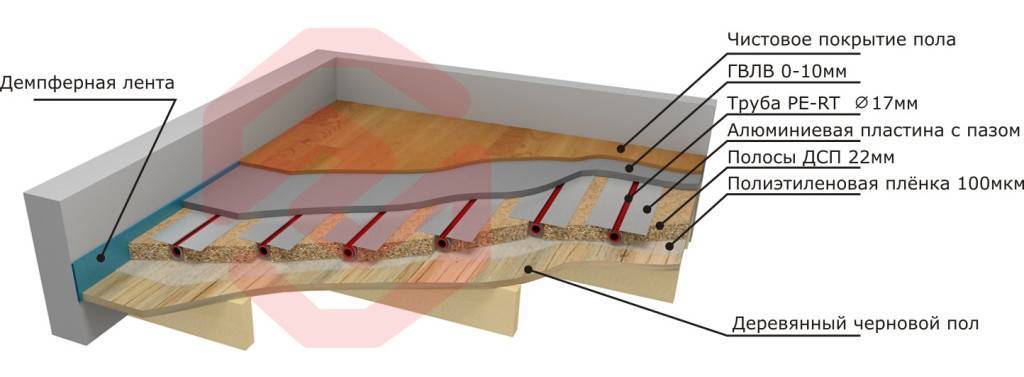

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

  1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
  2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
  3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
  4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
  5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

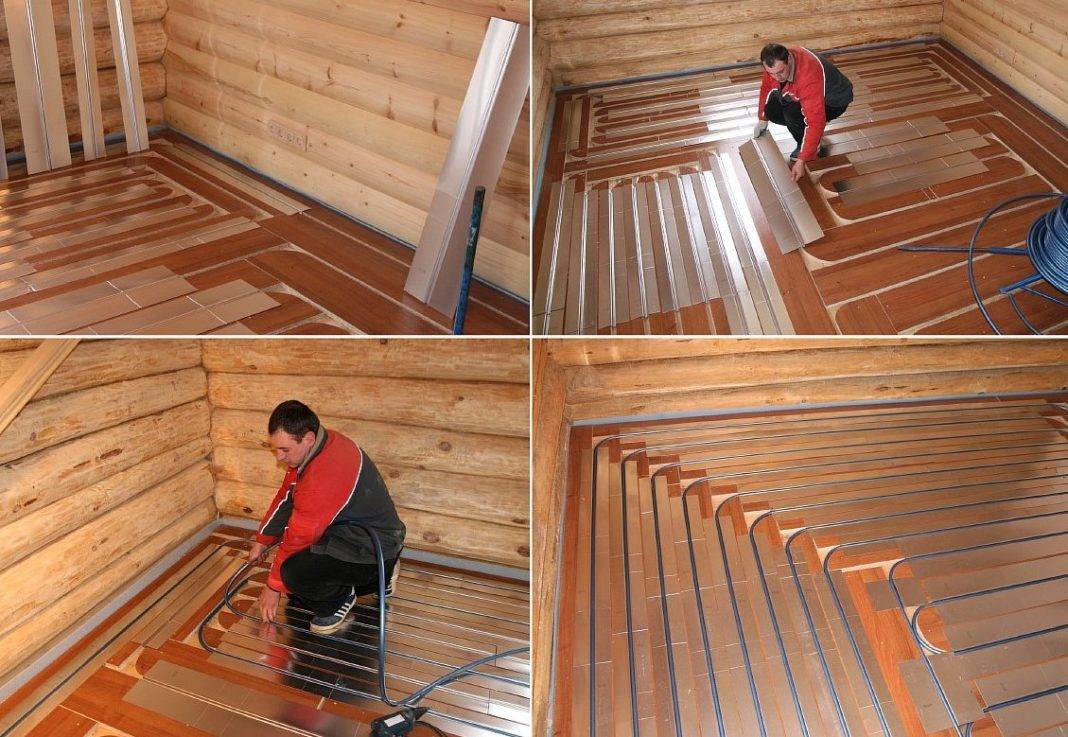

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

  1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
  2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
  3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
  4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
  5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
  6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.

Порядок монтажных работ

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

  • Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Мокрый способ

  • По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
  • Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
  • Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
  • Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

  • По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
  • Между ними прокладывается трубная конструкция.
  • Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

  1. По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
  2. Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».

Необходимые инструменты

Планируя установку теплого пола, надо заранее позаботиться о приобретении нужных инструментов и всех необходимых комплектующих.

Итак, чтобы выполнить все работы самостоятельно, приготовьте следующее:

  • рулетку – позволит выполнить разметку схемы установки полов;
  • плоскогубцы, с помощью которых вы сможете захватить любой предмет;
  • уровень – инструмент, предназначенный для определения горизонтальных и вертикальных плоскостей;
  • разводные ключи – рассчитаны на работу с гайками, болтами и другими крепежными деталями;
  • гаечные ключи – помогут закрутить или открутить болты, гайки, муфту;
  • отвертки – такой инструмент нужен для закрутки болтов или шурупов;

  • шлифмашинка – инструмент с вращающимся диском, используется для полировки, шлифования, резки металла или распила дерева;
  • паяльник – один из основных инструментов, который используется при соединении полипропиленовых труб в единую систему;
  • перфоратор – используется для монтажа датчика температуры теплого пола к стене и термостатов для водяного пола;
  • газовая горелка – понадобится для нагревания и соединения некоторых комплектующих, для сушки поверхности;
  • труборез – данный инструмент понадобится, если надо будет демонтировать систему отопления или укорачивать трубы;
  • резак для металлопластиковой трубы – похожий на труборез и применяется для укорачивания труб.

Способы устройства водяного тёплого пола

Тёплый водяной пол своими руками можно сделать двумя способами:

  • с помощью бетонной стяжки;
  • методом настила на деревянное основание.

В первом случае используется жидкий бетон, которым заливают трубопроводную систему тёплого пола. Твёрдая стяжка относится к влажным, длительным по времени и трудоёмким процессам.

Гораздо проще и быстрее устроить водяной пол сухим настильным способом на деревянное основание. Он имеет разные варианты:

  • модульная система;
  • реечная укладка.

Каждое устройство имеет свои преимущества монтажа, и бетонная стяжка для них не нужна.

Модульная система представляет собой фабричные заготовки, изготовленные из синтетических материалов. В них устроены пазы, в которые вставляются трубы тёплого водяного пола. Чтобы сделать данную конструкцию, достаточно разложить модули по схеме, вмонтировать в них трубки, соединить их между собой и подключить систему к котлу отопления.

Реечная система изготавливается из деревянных элементов и наиболее предпочтительна за счёт совместимости материалов и экологичности. Это более сложный вид укладки водяного пола, но доступный любому обывателю, который делает ремонт своими руками. В данном случае используются обрезки ДСП, ОСП или некондиционные доски. Ширина паза для труб регламентируется 20 мм.

Укладка труб для схемы теплого пола

Осуществить данный вид работы можно двумя способами.

Первый, он же наиболее простой, но, к сожалению, довольно дорогой. Приобретаются уже полностью подготовленные модули из ДСП, в которых уже выполнены нужные углубления. Так же в данный комплект помимо модулей из ДСП входят специальные пластины из металла, трубы и крепеж. Единственное что остается вам сделать, это осуществить сборку по инструкции.

Но с целью экономии денежных средств многие мастера осуществляют подготовку панелей самостоятельно. А так же вместо листов ДСП выполняется набивка реек. Планки необходимого размера вырезаются из досок либо листов фанеры. Промежутки между нарезанными планками обязаны строго соответствовать толщине рейки, так как в смонтированных пазах трубы должны не просто фиксироваться, но и оставаться целыми при вероятном смещении древесины.

Размеры направляющих планок целиком и полностью зависят от необходимого расстояния между трубами в осуществляемой схеме. Таким образом, если избран метод укладки змейка с шагом в тридцать сантиметров, двадцати двух миллиметровая доска должна иметь ширину 278 мм при внешнем диаметре трубы равным 17 мм.

Так как в монтаже готовых панелей нет совершенно никаких трудностей, далее рассмотрим метод с использованием реек.

Схема укладки труб

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Выбор теплого пола для дома из бруса

Рассматривая конструктивные особенности домов из бруса, можно увидеть, что в большинстве случаев пол первого этажа опирается не на грунт, а на перекрытие из бруса, образуя под домом вентилируемый подпол. На грунтовом основании вид теплого пола подбирают, исходя из возможностей системы отопления: если в доме установлен нагревательный котел, то логичнее использовать его мощности. При недостаточной мощности котла и бесперебойном снабжении электроэнергией лучшим вариантом будет электрический нагревательный кабель.

Для дерева крайне нежелателен контакт с влажной средой и дополнительные нагрузки, а потому использовать систему водяного теплого в деревянных строениях нецелесообразно, несмотря на экономичность этого вида обогрева дома. Укладка электрических нагревательных матов создаст меньшую нагрузку на несущие балки, но и трубы, и кабели потребуют устройства ровного влагостойкого основания (из фанеры, цементно-стружечных или стекло-магнезитовых плит), а это тоже дополнительный вес.

С конструктивной точки зрения наиболее подходит для домов из бруса система инфракрасного пленочного пола: она экономична, эффективна, не требует влагостойких материалов, пожаробезопасна. К недостаткам можно отнести меньшую долговечность пленки, чем электрического кабеля, однако простота монтажа и ремонта делают этот недостаток несущественным.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Полистирольные водяные полы

Полистирольный сухой теплый пол имеет меньший вес по сравнению с деревянными аналогами. Для монтажа используются модули толщиной 15 мм, 30 мм, 50 мм или 70 мм, а шаг укладки труб может составлять 15 см или 30 см

Немаловажной особенностью подобных систем является тот факт, что полистирол, помимо всего прочего, выполняет еще и теплоизоляционную функцию.

Перед тем, как уложить полистирольный водяной теплый пол под ламинат без стяжки, нужно выровнять и очистить основание. Если основание не выглядит надежным, на него стоит дополнительно положить теплоизоляционный слой, а уже поверх него укладывать маты системы сухого теплого пола. После монтажа модульных элементов можно приступать к раскладке теплораспределительных пластин с пазами, позволяющими фиксировать трубы.

Альтернативным вариантом укладки сухого теплого пола являются обычные полистирольные плиты, в которых имеются специальные выступы, отлично подходящие для монтажа металлических пластин. Такая схема лучше всего проявляется, если теплый пол без стяжки под плитку должен иметь сложную конфигурацию.

В любом случае, при монтаже вдоль всего периметра помещения должна укладываться демпферная лента. Ее функция заключается в компенсации теплового расширения конструкции и предотвращении разрушения напольного покрытия и стен. Укладывая несколько контуров в пределах одного помещения, их также нужно разделить лентой.

Полистирольный сухой теплый водяной пол в деревянном доме можно укладывать на любом ровном основании. Для таких систем подходят все существующие виды напольных покрытий. Базовым материалом являются полистирольные плиты с выточенными канавками для крепления труб. Плиты кладутся на подготовленный пол и накрываются металлическими пластинами, после чего можно устанавливать трубы. При использовании твердых покрытий плиты нужно будет накрыть гидроизоляционной пленкой, а для мягких покрытий нужно будет обустроить жесткое основание.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Блиц-советы

  • Наиболее предпочтительный материал для водных контуров – полипропиленовая труба. Однако, какая бы труба ни использовалась, наличие дополнительной гидроизоляции поможет уберечь деревянный пол от возможных протеканий. В качестве такой изоляции используют специальную гофру для труб. Все деревянные изделия также нужно обрабатывать водоотталкивающими пропитками.
  • При толщине трубы в 16 мм ее длина не должна превышать 70 м. Также, не рекомендуется делать один большой общий контур на большую комнату, а потом эту комнату делить простенком. На каждое помещение желательно делать отдельный контур.
