Дымоход для твердотопливного котла: какой лучше, высота, крепление

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

• Диаметр (сечение) дымохода для твердотопливного котла.
• Высота дымохода для твердотопливного котла.
• Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

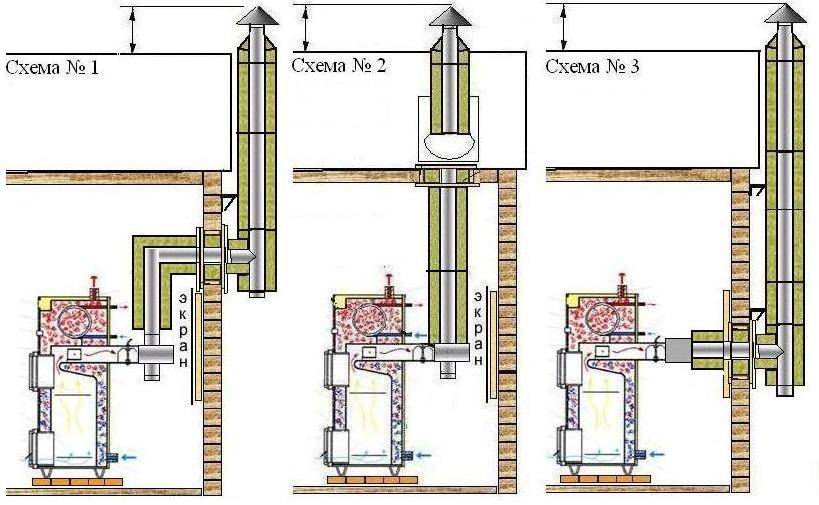

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

• Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
• Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
• Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
• Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
• Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

• система дымохода должна полностью выводить все продукты сгорания;
• сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
• дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
• для очистки от сажи в основании дымохода необходимо организовать специальный карман;
• допускается не более трех поворотов трубы;
• высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

• Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
• Не ниже конька крыши при расположении менее чем в 3 метрах от него;
• Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

• При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
• тыки секций необходимо скреплять хомутами.
• Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
• Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
• Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
• Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
• Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
• В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

• Запрещается использовать для растопки твердотопливного котла жидкое топливо;
• Строго запрещается использовать дымоход для просушивания одежды или обуви;
• При очистке дымовой трубы не рекомендуется выжигать сажу;
• Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги. https://www.youtube.com/watch?v=S13oigbTl9I Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

Размер сечения (кв. м) определяется по формуле:

объём расходуемого топлива (м3/с) / скорость газов.

Дымоход может иметь разную форму сечения:

• Круг.
• Прямоугольник.

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Дымоходы «сэндвич».

Сборная легкая система с конструкциями разных форм забрала лавры первенства у традиционных тяжелых дымоходов.

Двухконтурные трубы с прослойкой утеплителя сохраняют температуру дыма выше «точки росы», что частично решает вопрос конденсата. Снаружи дома утепленные каналы стойко переносят морозы, а эстетичный вид модулей позволяет выбрать дымоход на замену радиатору. Внешняя оболочка прогревается. Правда, пожарную безопасность тогда стоит усилить – регулярно чистить канал, осматривать на повреждения, сделать с запасом межэтажную и кровельную разделки.

При выборе дымохода «сэндвич» важно проверить качество внутренней трубы. Она принимает основной удар

Сталь тестируется магнитом: «нержавейка» с большой долей легирующих добавок магнит не притягивает. С наполнителем вопросов больше:

Каждый вид имеет предельные температуры. Единоразовый перегрев разрушает весь материал. Самые устойчивые – керамические, каолиновые ваты, перлит, вермикулит (900-1200°C)

Следом идет базальтовый материал (800°C), стекловата последняя (до 400°C).
Ватные материалы легко разрушаются влагой, поэтому важно герметично закрыть не только внутренний контур, но и внешний. Иначе через пару сезонов вата превратится в труху.
Засыпные наполнители (перлит, вермикулит) имеют уязвимые заглушки из базальтового волокна

Вата разрушается при меньшей нагрузке, и в пустоту осыпается наполнитель. Внешний контур тогда сильнее прогревается. Вручную хорошей плотности не добиться.

Выбрав дымоход типа «сэндвич» важно следить за его чистотой и правильным режимом топки. Внутреннего пожара сажи сэндвич-система не выдержит

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Какой котел выбрать?

Дымоходы для котлов на твердом топливе различаются по нескольким параметрам.

Конструктивное исполнение:

1. Коренные (стоящие на отдельном фундаменте трубные стояки, соединяемые с котлом наклонным газоходом).
2. Насадные (устанавливаются непосредственно над котлом и служат продолжением газохода котла).
3. В виде канала в стене (устраиваются в процессе кладки несущих наружных или внутренних стен).

По месту расположения котлы бывают наружными и внутренними:

1. Наружные (монтируются вне здания как отдельно стоящими либо пристроенными к наружной стене в коренном исполнении).
2. Внутренние (монтируются внутри здания в любом конструктивном исполнении).

Материал изготовления:

• металл (черные, оцинкованные, нержавеющие или сэндвич-трубы);
• кирпич (керамический или огнеупорный);
• керамика (керамические трубы и блоки);
• бетон (сборные железобетонные панели со специальными вертикальными каналами круглого или овального сечения);
• асбестоцемент (трубы из асбестоцемента);
• стекло (специальное огнеупорное стекло).

Наиболее распространенными при устройстве индивидуальных котельных с котлами на твердом топливе являются дымоходы из кирпича, керамики и стали:

Кирпичные дымоходы	Глиняный и огнеупорный кирпич традиционно применяются при возведении дымоходов. Требует специальных навыков по кладке.	возможность встроить их в массив стены, не занимая полезную площадь помещения. Благодаря частичной утилизации полезной энергии (t = 250-3000), происходит дополнительное излучение тепла в прилегающие к дымоходам помещения.	требуются каменщики высокой квалификации, прямоугольное сечение и не идеальной гладкости внутренние стенки создают дополнительное сопротивление движению дымовых газов и способствуют засорению сажей.
Керамические дымоходы	Дымоходы из керамических труб и блоков — тяжелая конструкция.	умеренный вес, долговечность, эстетичный внешний вид, отсутствие конденсата	немалая цена, потребность в квалифицированных специалистах
Стальные	Дымовые трубы из стальных труб (одностенные), изготовленные из черных или оцинкованных труб.	отличаются низкой ценой, простотой сборки, удовлетворительными весовыми характеристиками и пожаробезопасностью	малый срок службы, подверженность коррозии и необходимость тепловой изоляции для предотвращения образования конденсата.
Дымоходы из нержавеющей стали	Трубы из нержавейки имеют немалую стоимость, что не способствует их популярности.	простота монтажа не подвержены коррозии, долговечность, не требуют дополнительной изоляции.	может образовываться конденсат на стенках
Двустенные конструкции из сэндвич-труб с термопрослойкой	в последнее время все больше пользуются спросом	малый вес, компактность, удобство монтажа, защита от образования конденсата, устойчивость к воздействию высоких температур и агрессивной среды, идеально гладкая внутренняя поверхность и круглое сечение трубы препятствует осаждению сажи внутри дымохода.	довольно высокую стоимость и срок службы всего в пределах 15 лет

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

• из огнеупорного кирпича;
• металла — обычно нержавеющего;
• керамических изделий;
• стекла;
• асбоцементных труб.

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Обратите внимание! Особенно тщательно нужно изолировать металлические трубы в местах их прохождения сквозь перекрытия, через чердачное пространство и кровлю

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

Правильный дымоход для твердотопливного котла своими руками

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.

Виды дымоходов

Дымоход из кирпича

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

• Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
• Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
• Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

• панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства,
• конструкция компактна и легко собирается,
• эксплуатация этих труб не сопровождается образованием конденсата,
• гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках,
• материал пожаробезопасен.

Недостатки:

• дымоход из сэндвич-панелей значительно дороже аналогов,
• срок службы конструкции составляет, в среднем, 10-15 лет,
• постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

• внутренний – керамическая труба,
• средний – утепляющий слой из невоспламеняемой минеральной ваты,
• внешний – каркас из огнеупорного кирпича.

Плюсы:

• устойчивость к газодымовому потоку с температурой до +900˚C,
• зеркальная поверхность внутренних стенок не накапливает сажу,
• на стенках не образуется конденсат,
• материал не ржавеет под воздействием влаги,
• дымоход из керамики подходит для котлов, работающих на любом топливе,
• монтаж выполняется легко и оперативно,
• у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации,
• керамические дымоходы служат не меньше 30 лет.
