Кирпичная отопительная печь своими руками: чертежи и порядовки, подробная схема

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

кирпич красный — 220 шт.;
кирпич огнеупорный — 170 шт.;
глина красная — 10 ведер;
глина тугоплавкая — 50 кг;
песок — 5 ведер;
дверка топочная — 250×210 мм;
дверка поддувальная — 250×140 мм;
задвижка дымовая — 130×250 мм;
решетка колосниковая — 380×250 мм;
дверки прочистные размером 130×140 мм — 6 шт.;
предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

хорошей тягой;
отсутствием топочного газа внутри помещений;
защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

В парилку площадью до 4 м2 – 650 шт.
Парную с предбанником площадью 5 м2 – 850 шт.
Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Разновидности подовых печей

Кухонная печь для приготовления пищи По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Отопительные

Используются для обогрева помещения. В них нет отдельных зон для кухонных противней и мебели. Отличаются высоким уровнем безопасности, экологичности. В Европе именно подовые печи разрешены для установки внутри жилых помещений.

Газовые

Газовые и электрические подовые печи внешне ничем не отличаются В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

Дровяные

Классические дровяные печи используются в течение многих десятилетий. Они добавляют уюта в дом, в процессе горения раздается приятный аромат древесины. Дерево является одним из самых доступных видов топлива, поэтому такие устройства часто ставятся в загородных домах. К недостаткам можно отнести сложность обращения. Необходимо самостоятельно подкладывать дрова и следить за их прогоранием. Состояние топлива также должно отслеживаться. Дерево не должно быть влажным

Уделяется большое внимание и выбору породы

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.

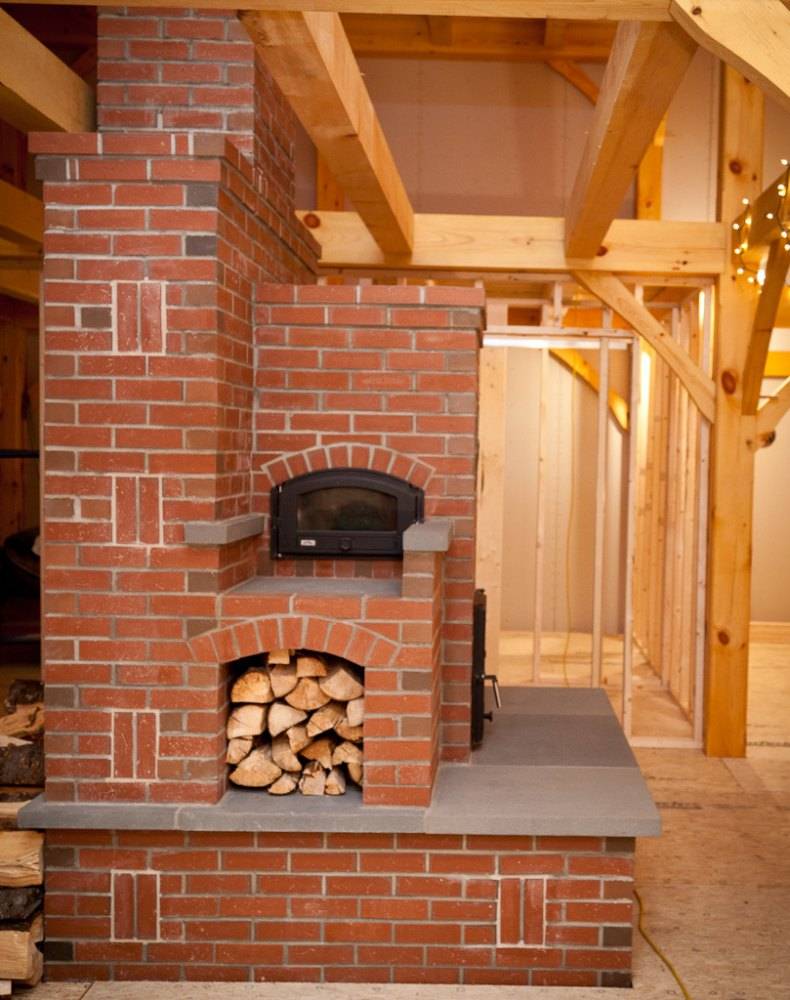

Кирпичная для хлеба

Дровяная уличная

Металлическая

Правила пользования

Хорошее состояние печи — залог её экономичности! Даже минимальная трещина в 2 миллиметра около задвижки может увеличить теплопотерю на 10 процентов из-за того, что через неё неконтролируемо будет поступать воздух.

Топится печка тоже по своим правила.

Если сильно открыть поддувало, то можно потерять 15–20% тепла, а если при всём этом открыть ещё и топочную дверку, то можно потерять до 40%.
Топите печку только сухими дровами. Готовьте их заранее. От сырых дров меньшая теплоотдача. Помимо этого, они выделяют большое количество влаги, которая кислотным конденсатом садится на стены дымохода. Это может привести к большим разрушениям.
Используйте поленья одинаковой толщины (80–100 мм). Так, печка будет прогреваться равномерно.
Укладывайте дрова в ряд или клеткой, оставляя между ними зазор в 1 сантиметр. В идеале заполнение топочной части делают на 2/3.
Основную массу разжигайте при помощи лучины или бумаги. Разжигать печку ацетоном, керосином или бензином запрещено.
Вьюшка перекрывается, как только печь растоплена, чтобы избежать потерь тепла через трубу дымохода.
Чтобы настроить тягу во время растопки, обратите внимение на цвет огня. Он должен быть жёлтым. Если огонь белый, то подаётся слишком много воздуха, если он красный, то, наоборот, слишком мало.

Печь с плитой, для готовки еды

Подходит для дачи, в которой хозяева предпочитают жить в летнее время. К конструкции можно добавить бак с водой, что увеличит комфортность жизни. Но проще использовать в случае наличия электричества и газопровода.

Модель используется только для варки пищи. На отопление не оказывает влияние для этого эксплуатируются электрические приборы либо газовая колонка.
Корпус изготавливается из кирпича. Во внутренней части находится дымоход, топка и зольник.
Сверху создаётся плита для приготовления пищи, допускается монтировка духового шкафа.

Потому такое изделие популярно у отечественных домовладельцев не только в сёлах, но в дорогостоящих домах с продуманным интерьером.

Преимущества печи-малютки

Среди основных достоинств отмечают следующее:

Простейшая конструкция позволяет самостоятельно возвести печь даже непрофессионалу.
Устройство занимает площадь всего 0,4 м². Благодаря таким габаритам этот отопительный прибор пользуется популярностью в дачных домах.
Мощный фундамент не требуется, поскольку вес конструкции невелик.
Экономичность печи позволяет не делать больших запасов дров. К тому же ее можно топить и другими видами топлива: углем, торфом, антрацитом.
Устройство не содержит обогревательных каналов. Их функции выполняет топливный колпак.
Может отопить комнату площадью до 35 м². В весенний и осенний периоды для обогрева помещения будет достаточно одной топки, а в зимний – две.
Конструкцию можно установить в простенок, тем самым обеспечивая экономию места и равномерный прогрев двух комнат.

Виды кирпичных печей

Следует отметить, что кирпичные нагревательные устройства можно разделить на несколько категорий согласно функциям, которые они могут выполнять, производительности и как часто они могут использоваться для отапливания.

Наиболее подходящая под ваши запросы печь должна отвечать минимум двум-трем критериям. Отталкиваясь от ее предназначения и имеющийся в вашем распоряжении площади для закладки печи, можно сказать наверняка, насколько большой она получится.

Таким образом, кирпичные печи разделяют на несколько видов, выбирая за ориентир их предназначение:

Отапливать помещение: как уже понятно из названия, такие печи подходят для обогрева определенной площади и только. В зависимости от размера и типа движения газов внутри может одновременно прогревать три комнаты;
Готовить пищу: такие нагревательные устройства не отличаются большими размерами, скорее наоборот – они компактны и имеют специальную поверхность для варки и жарки;
Отопительно-варочные: совмещают в себе одновременно функции двух вышеперечисленных печей.
Печь с большим функционалом: не ограничена обогревом и варкой.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
Затем делают кладку второго ряда.
В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
Кирпичи в четвёртом ряду идут на ребро.
В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
Пятый ряд выкладывают плашмя, подобно четвёртому.
Кирпичи шестого ряда идут на ребро.
Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция – как сложить печку своими руками, которая поможет не запутаться в деталях.

Последовательность процесса кладки

Перед тем как сложить печь из кирпича для дома, необходимо принять во внимание следующие важные особенности процесса кладки:

Порядовка печи Буслаева.

Выкладывать первый ряд строго по строительному уровню, контролируя каждый угол строительным угольником.
Чертежи печей предполагают установку дверцы поддувала после выкладки первого ряда.
Укреплять дверцу можно только с применением специальных пластин, которые изготовлены из металла, но не с помощью проволоки.
Высота дверки должна соотноситься с высотой кирпичного ряда.
Кладка третьего ряда осуществляется по инструкции, а необходимая конфигурация поддувала может быть создана путем обтесывания кирпича с двух сторон.
Применяя кирпич для кладки четвертого ряда, следует учесть, что этот ряд должен начинаться слева, а перед началом кладки этого ряда устанавливается дверка зольника для нормальной работы печи.
Выкладывать пятый ряд следует так же, как и четвертый, сужая отверстие зольника.
Как правило, для кладки шестого ряда применяют огнеупорный кирпич.

Перед началом кладки печи необходимо построить фундамент. Для этого потребуется снять грунт на 20 см вглубь, учитывая размеры 80х100 см. Затем выравнивают дно и засыпают его мелким щебнем. Когда его слой достигает 15 см, то приступают к утрамбовке щебня. Сверху выкладывают слой песка 5 см и тоже утрамбовывают.

Далее идет слой полиэтилена или рубероида, затем снова насыпают слой песка, выравнивают его и утрамбовывают. Кладка осуществляется сразу на песок, который должен быть очень плотным. Площадка должна быть ровной, правильной ориентации можно достичь с помощью строительного уровня.

10 основных правил по кладке дачной печи

Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Выбор места для строительства
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Швы делаем тонкими
Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Натяните отвесы по углам
Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
Фундамент под печь выполняется отдельно от основного.
На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
Каждый ряд начинайте вести с угла.

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

полнотелый красный кирпич – 1610 штук;
вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
сухой глиняный раствор в растворенном виде;
самоварник 14х14 сантиметров – 1 штука;
заслонка 43х34 сантиметра – 1 штука.

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

кельма – для укладывания и выравнивания раствора;
кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
уровень пузырьковый для кладки и гидравлический для первого ряда;
правило – служит для выравнивания кирпичей каждого ряда;
отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
кисть – нужна для затирки швов;
шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Особенности печей в зависимости от их размещения

Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь для дома

Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.

Русская печь в интерьере современного дома

В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.

Печь для дачи

Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.

Печь для гаража

Гараж для многих мужчин становится особенным местом, создающим личное пространство

Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу

Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.

Печь для бани

Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).

Печь для бани из кирпича

Печь для беседки

Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).

Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.

Уличная печь

Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
силикатные или акриловые краски;
жаростойкий лак (например, ПФ-238) вперемешку с красителем.

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Как сделать печь из кирпича для дома своими руками
