Как сделать кирпичную печь для бани

Общие требования и безопасность

Небольшая печь из огнеупорного кирпича

Давайте начнем с основ, которые пригодятся любому начинающему печнику. Разобраться во всем разом не получится, так как кладка печи – это очень сложный и ответственный процесс.

Возводить ее намного сложнее, чем кирпичную стену. Поэтому мы сегодня рассмотрим наиболее простой вариант, который сможет реализовать даже новичок.

Поэтому давайте начнем с терминологии. Она пригодится вам для понимания материала, который мы приведем далее. Не зная названия элементов конструкции, даже опытный строитель не усвоит правильно информацию.

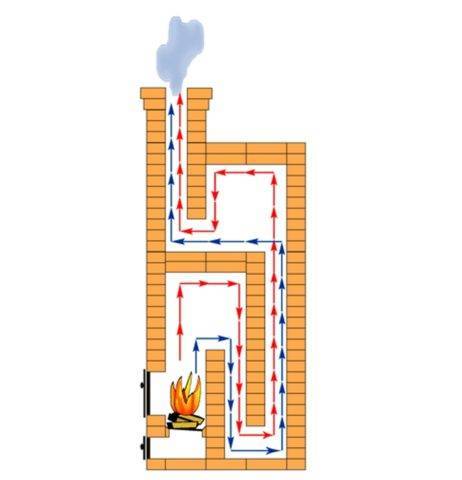

Схематическое строение кирпичной печи

Часть печи, фотоОписание
ФундаментТут ничего сложного – это прочное основание, на котором будет стоять вся конструкция. Делается он в виде монолитной плиты из бетона, нужного размера и формы.
СтенкиСтенки печи создают основу, удерживающую внутреннюю конструкцию печи. Внешняя их сторона передает тепло в помещения, причем делает она это не одномоментно, а накапливает и потом понемногу остывает.
Топка, топливникЭто камера сгорания, в которой образуются продукты горения и дымовые газы, передающие тепловую энергию стенкам печи. Верхняя часть топливника называется сводом, а нижняя – подом.
Колосник из стальной арматурыКолосник – это установленная внутри топки решетка из металла, через которую просыпается вниз зола и поднимается воздух для поддержания горения в печи.
ЗольникКамера под топкой, в которую ведет ход от колосника, называется поддувалом или зольником. Через нее внутрь печи из помещения подсасывается воздух и осуществляется чистка от золы. В зольник ведет чистка или лючок – сделана эта деталь из металла и имеет отверстия, для проникновения внутрь воздуха. Система оснащается затвором, чтобы предотвратить просыпание горячей золы.
Дымовые каналыДымообороты — ходы, по которым горячие газы проходят через печь, нагревая ее внешние поверхности. Через них дым выводится по дымоходу за пределы помещения. С дымоходом все ясно.
ПерекрышкаВерхняя поверхность печи. Может быть сделана просто из кирпича, или иметь металлическую или керамическую варочную панель.
Тепловоздушная камераТак называется полость внутри печи, которая не связана прямыми ходами с газообменными путями.

Также в печи есть:

  • Шибер – заслонка перекрывающая дымовой канал;
  • Дверцы для топки и поддувала;
  • Шанцы – балки заменяющие фундаментную плиту, могут изготавливаться из разных материалов.

Печь для бани своими руками из кирпича

Кладка банной печи — сложная и кропотливая работа с кучей тонкостей, которые приходят с опытом. В помощь неопытным печникам есть порядовки печей — планы, на которых показан ряд за рядом процесс кладки. По таким планам вполне можно сделать кирпичную печь для бани своими руками.

Например, вот простая небольшая печь с открытой каменкой. Ее размеры всего 102х62 см,  парилку может обогреть небольшую — до 9 м3, есть бак для нагрева воды. Он расположен отдельно — используется очень интересная система подогрева воды — открытый сифон: в бак для воды под небольшим углом вваривается труба, запаянная на конце. Ее располагают над открытым огнем в топке. В трубе вода закипает, поднимается в бак, на ее место поступает холодная.

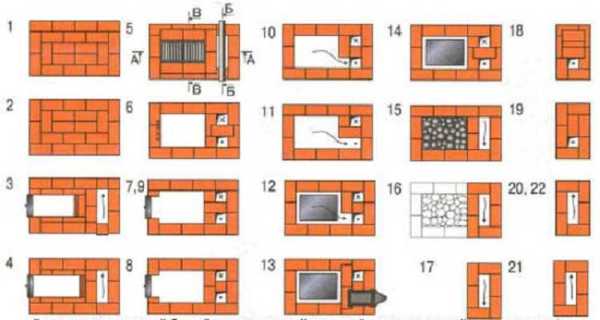

Небольшая простая печь для бани с открытой каменкойПорядовка банной печи с открытой каменкой

Для кладки используется только красный кирпич без шамота, потому служить долго она не будет, раз в год-два нужно будет подмазывать швы. Камни лежат на металлическом листе или чугунной плите (что поставите) и нагреваются по мере нагрева металла (чугуна). Если вам нужен недорогой, малогабаритный вариант кирпичной каменки — это он.

Небольшая простая печь для бани с открытой каменкойПорядовка банной печи с открытой каменкой

Гораздо более сложная печь с закрытой каменкой представлена в видео. Она интересна тем, что резервуар для камней не металлический, как мы привыкли, а сложен из шамотного кирпича. Вообще, конструкция любопытная. Ее порядовка последовательно разложена, продемонстрирована и довольно подробно прокомментирована автором в видео.

Порядовка этой печи продемонстрирована в видео

После выполнения кладки необходимо оставить печь для просушки на 10 дней, не допускать сквозняка. Только после истечения этого промежутка времени можно протопить печь.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

  1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
  2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

  1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
  2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
  3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

Возведение фундамента из бутобетона

Для кладки основы банной печи прочности глиняной смеси недостаточно. Подойдет обычный раствор на основе цемента и песка. Наиболее распространен фундамент из бутобетона.

Этапы работ:

Копка котлована глубиной 1 – 1,2 ми размерами превышающими размеры печи на 15 – 20 смУплотнение грунта подходящим обрезком бруса или бревна. Подойдет брус размером 100×100 ммЗакладка щебня и утрамбовка до слоя толщиной 15 смУстановка опалубки. Гидроизоляция ее внутренней поверхности обязательнаУкладка бута 20 – 30 см.

Максимальный размер отдельных бутовых камней – не более 15 смЗаполнение щебнем мелких фракций пустотмежду камнямиЗакладка бетонного раствора. Бетон должен заполнить все пустоты, для чего его консистенция подбирается похожей на сметану. Этот этап повторяется необходимое количество раз до нужной высоты фундаментаЗакладка последнего слоя камней.

Обеспечение высоты уровня на отметке 6 – 7 смдо чистового полаКонтрольгоризонтальности поверхностиСушка укрытого пленкой бетона в течение 15 – 30 днейДемонтажопалубкиИзоляция боковых фундаментных поверхностей от воды. Можно изолировать фундамент от воды на стадии его возведения, добавив в раствор специальные присадкиЗаполнение песком пространства между фундаментом и краями котлована.Между банным и печным фундаментами обязателен зазор не менее 5 см. Его нужно заполнить песком.

Материалы

Для кладки применяется огнеупорный кирпич. На рынке есть специальный печной кирпич, у которого 3 стороны обожжены. Однако стоимость этих материалов значительно выше, чем у красного. Чтобы избежать неровностей, можно сперва класть печь без раствора, оставляя между кирпичами зазоры для швов, а позже залить раствор для кладки кирпича.

Для топливной области рекомендуется применять шамотный кирпич типа Ш-5. Этот материал предназначен выдерживать очень высокие температуры. Кирпичная печь в баню, состоящая целиком из шамотного кирпича обойдется дорого, а кроме того такой кирпич остывает достаточно быстро, не накапливает и не удерживает тепло. Это не позволит наслаждаться в парилке долгое время.

Для шамота требуется специальный раствор из огнеупорной шамотной глины. Остальная конструкция печи для бани заливается смесью речного или карьерного песка и глины. Хорошая глина — добываемая из карьеров на глубине более 2-х метров. Дополнительные материалы:

Кирпичная каменка в бане своими руками

Подготовительные работы к кладке каменки в бане

  1. Для изготовления печи понадобится шамотный кирпич и обыкновенный гладкостенный огнеупорный обожженный кирпич. Из первого строят участки печи, контактирующие с огнем и дымом. Остальные части строят из огнеупорного материала.
  2. Недожженный кирпич используйте в небольшом объеме, когда необходимы куски материала.
  3. Не допускается применение пережженного кирпича.
  4. Недопустимо использовать пустотелые или силикатные кирпичи. Даже слегка пористый материал позволит дыму проступать сквозь него.
  5. Качество кирпича можно определить, ударив по нему другим предметом. Звук хорошего кирпича будет чистым.
  6. Раствор для кладки готовьте из глины средней жирности, в которую добавьте в равных пропорциях (1:1) прокаленный и просеянный через мелкое сито песок. Если глина жирная, добавьте песка в 2 раза больше.
  7. Рекомендуется использовать глину, добытую с глубины не менее 50 см. За 5 суток до использования замочите ее в воде.

Кладка каменки для бани

  • Первые два ряда печи уложите сплошными. Кирпичи ставьте на глиняном растворе. Не забывайте основное правило перевязки при кладке: любой вертикальный шов должен перекрываться кирпичом. Толщина раствора для укладки кирпича — 6-10 мм.
  • Швы уплотняйте для герметичности стенок.
  • Нельзя начинать следующий ряд кирпичей, если не закончен предыдущий.
  • Во время работы проверяете горизонтальность поверхностей и вертикальных стен каждые два ряда.
  • Рекомендуется кирпичные стенки возводить в металлический уголок.
  • Можно нижнюю часть печи, которая слабо нагревается, строить с использованием цементного раствора. Цемент не даст влаге размыть стену.
  • Со следующего ряда начинайте строить поддувало. Его основание изготовьте из расположенных сплошняком кирпичей. Далее стройте стены поддувала и закрепите вертикально дверку. Накройте стены сверху чугунной решеткой, которая будет служить дном топочной.
  • При строительстве поддувала не забудьте установить зольник. Он будет регулировать интенсивность сгорания дров. Чтобы прогреть парную быстро, зольник выдвигается. Когда дрова разгораются, установите его на штатное место.
  • Высота топочной от колосника до камеры с камнями — 8-9 рядов (57-63 см). Меньше не делайте, ведь самая высокая температура — на вершине пламени.
  • Средняя глубина топочной — 80 см, из них 55 см отводится под дрова.
  • Для укладки камней изготавливают специальную камеру, которую отделяют от топки и дымохода, чтобы дым не попадал в помещение. Размеры камеры определите из расчета 60 кг камней на 1 м2 помещения.
  • Высота камеры для засыпки камней — не более 50 см (7 рядов), ширина — 40 см. В такой топке может разместиться 8-10 поленьев.
  • Печь должна быть такой высоты, чтобы булыжники не располагались выше полка в парилке. Чем ниже камни, тем эффективнее источник пара.
  • Расстояние между верхом камней и сводом камеры засыпки должно оставаться не менее 4 рядов кирпичей. Если оставите меньший зазор, трудно будет лить воду на дальние камни.
  • Расстояние от окна, через которое льется вода, до верхнего перекрытия камеры засыпки — 1-2 ряда кирпичей. В этом пространстве собирается дым при растопке печи.
  • Между сводом и рядами основного перекрытия оставьте зазор в один ряд кирпичей. Этот зазор используется как дымоход к дымовой трубе, которую можно устанавливать в любом углу печи.

Арочный кирпичный колосник для каменки в баню

  1. Для создания свода или арки изготовьте опалубку.
  2. Перед кладкой кирпич на короткое время опустите в воду, но долго не мочите — шамотный кирпич не очень любит влагу.
  3. Предварительно уложите кирпич на свод без раствора и посмотрите результат.
  4. Приготовьте раствор для кладки средней густоты.
  5. Уложите кирпичи с раствором на опалубку, осаживая их резиновым молотком. Через несколько часов разберите опалубку и положите на арку 3-4 кирпича. Под действием нагрузки арка будет находиться под напряжением и в дальнейшем сможет выдерживать большой вес от камней.
  6. Если опалубку не разбирать 2 недели, кладочный раствор сильно усядется и появятся невидимые для глаз щели, сильно ослабляющие конструкцию.

Каменная засыпка для каменки в баню

  • Выбирайте тяжелые и плотные булыжники, не используйте песчаники. Для проверки ударьте одним камнем по другому, они не должны треснуть.
  • Во время эксплуатации булыжники не должны трескаться после поливания водой. Хорошие камни можно найти на берегах рек и озер. Их размеры не должны превышать 10 см в диаметре.
  • В каменку можно положить кирпичи, которые остались после строительства печи.
  • Размеры окна в камере должны позволять заменять булыжники или ремонтировать колосники.

[media=https://www.youtube.com/watch?v=iLFFdXMQ2KQ]

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

  • А) подпечная часть;
  • Б) ниша;
  • В) шесток;
  • Г) горн;
  • Д) душниковая часть;
  • Е) щит;
  • Ж) задвижка;
  • З) труба дымохода;
  • И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Печь в баню из кирпича: а есть ли альтернативы

Напоследок давайте все-таки рассмотрим то, чем можно заменить кирпичную печь в бане.

Каменная печь для бани

Возводить стенки печи из настоящего камня мы вам не посоветуем, а вот обложить железную печку плитами из какого-нибудь симпатичного камня — неплохая идея. Обойдется такая печка дешевле кирпичной, но не так уж, чтобы очень дешевле. Плюсом можно считать то, что места она будет занимать меньше, обслуживать ее будет проще. В сущности, это альтернатива кирпичного кожуха, который, кстати, тоже весьма неплох для создания годной печи для русской бани.

Каменная печь для бани

Каменные кожухи продаются под самые разные модели печей, а если речь идет о самоделке, то всегда можно сделать кожух на заказ.

Металлическая печь + кирпичная труба

Мы как-то обошли в данной статье вопрос о том, каким быть дымоходу. Понятно, что над кирпичной печкой большинство не станет ставить обычный сэндвич (хотя и такие найдутся). Такой печи полагается кирпичный дымоход, с распушкой и правильной разделкой перекрытий.

Однако тяжелый и прочный кирпичный дымоход может быть поставлен и на обычную металлическую печь, в частности чугунную, что также неплохо. Точнее, подключить металлическую печь к кирпичной трубе. Другими словами, дымоход — это отдельная песня. Посмотрите на фото, какой может быть его реализация в упомянутой связке:

*** Итак, решение за вами — идеальных печек не бывает в природе, но есть те, которые нас устраивают. Желаем вам найти именно такую, наилучшую для решения определенных задач.

Инструкция по созданию каменки своими руками

Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.


Вариант печи с закрытым типом каменки

В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.

Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.


Печь с закрытым типом каменки

Особенности конструкции печи для бани

На первый взгляд, банная печь отличается от отопительной только наличием засыпки из камней — каменки, и обязательным присутствием водогрейного бака. Но есть и неочевидные отличия.

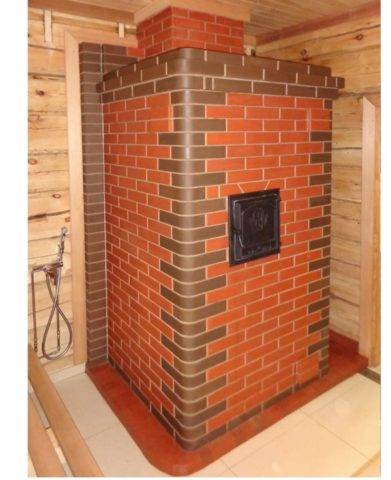

Общий вид банной печи

Первостепенной задачей банной печи является прогрев стен помещения и уже потом — воздуха в нём. Быстрого прогрева стен добиваются путём применения таких материалов, которые 2/3 производимого тепла сообщают окружающему пространству в виде инфракрасного (теплового) излучения и только 1/3 — за счёт непосредственного контакта воздуха с поверхностью (конвекционный обогрев). Отопительную печь конструируют как раз по обратному принципу: здесь 2/3 всего тепла передаётся воздуху.

Чтобы сместить максимум тепловыделения в сторону ИК-излучения, нужен материал с большой теплоёмкостью, но малой теплопроводностью. Такими свойствами и обладает каменная засыпка.

Каменная засыпка

У кирпича, а тем более у металла, соотношение этих параметров является недостаточным. Надо учитывать, что для бани подходят не все камни. Об этом мы поговорим ниже.

К банной печи предъявляются более высокие требования по герметичности корпуса

Дело в том, что в нагретом воздухе вредоносное действие угарного газа усиливается, поэтому очень важно полностью исключить его попадание в помещение парной

Какие бывают печи

Настоящие ценители бани знают, что кирпичная печь может быть не только средством нагрева, но и настоящим произведением искусства. Каждая из них по-своему индивидуальна и имеет свои плюсы и минусы.

С открытой каменкой

Выбор в пользу открытой каменки будет целесообразен, если планируется, что баня будет нагреваться в течение всего дня. Такая конструкция печи обеспечивает быстрый прогрев помещения, благодаря открытой форме булыжники можно поливать водой. Недостатком таких печей считается быстрое остывание, поэтому они нуждаются в постоянной топке.

С закрытой каменкой

Конструкции с закрытой каменкой более сложны, а их возведение довольно трудоемкий процесс. Размеры таких конструкций значительно больше, но это положительно сказывается на их эффективности. Они способны удерживать тепло очень долгое время. Камни выкладываются во внутренние дымооборотные каналы, а для выхода пара и подачи воды есть специальные дверцы.

С баком для воды

Отличное решение в случае отсутствия центрального водопровода. Печи со встроенным баком не только нагревают парную, но и воду для бани. В случае если бак находится внутри парной, при закипании воды резко повышается влажность. Поэтому такие конструкции понравятся любителям влажной бани. В случае если вы хотите чтобы печь нагревала воду, но при этом не хотите чтобы в парной было очень влажно — откажитесь от бака а воду нагревайте змеевиком установленным в топке или на трубе.

Металлические с обкладкой из кирпича

В данной конструкции кирпичная кладка защищает стены бани от возможного перегрева, а в случае деревянных стен и возгорания. К преимуществам такой печи можно отнести следующие факторы:

  • кирпичный короб защищает стены от перегрева, а также людей от соприкосновения с горячей металлической печью.
  • конструкция несложная и ее можно сделать самостоятельно.
  • благодаря тому, что кирпич обладает высокой теплоемкостью и теплопроводностью, тепло в бане сохраняется дольше чем у просто металлической печи.

Впечатляющие

Современные мастера, которые выкладывают печи из кирпича не ограничивают себя в идеях. Некоторые печи весьма впечатляют не только своими размерами, но и своей декоративностью. При их отделке используются самые разнообразные материалы. Особую индивидуальность придает кирпичной кладке керамическая плитка, покрытая глазурью. Узоры плитки подчеркивают общий стиль, в котором построена баня. Печные дверки украшаются сложными кованными элементами.

Укладка пятого ряда

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.

Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

  • Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
  • На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
  • Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
  • После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
  • Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

  • Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

  • Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

  • Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

  • Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
  • Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Нагрев камней

Кирпичные печи для бани с каменкой могут иметь прямой и косвенный нагрев камней. При прямом нагреве через камни просачивается дымок, сами камни – потемневшие по понятной причине.

При косвенном нагреве прямого контакта огня с камнями не происходит. Сама каменка у печи может быть открытой и закрытой.

Закрытая каменка полностью закрывает камни, а конструкции представляют собой единое целое. В случае открытой каменки камни видны снаружи.

Если вы хотите, чтобы печь представляла собой основу для русской бани, то идеальным вариантом будет печь с закрытой каменкой.

Благодаря такой печи обеспечивается стабильность температуры в парной, естественный уровень влажности поддерживается без пересушивания воздуха, конвекция является небольшой и отсутствует сильный жар вблизи камней.

Наибольшей популярностью среди наших соотечественников пользуется печь комбинированного действия, позволяющая обогревать не только парилку, но и моечную, и предбанник.

Помимо этого, такие кирпичные печи для бани позволяют получить необходимое количество теплой воды. Баня комбинированного действия позволяет получить сухой пар, которым сушится баня после эксплуатации.

Печи из кирпича во всех их конструкциях являются комбинированными. Если каменку сделать с косвенным нагревом, то между топливником и отсеком для камней помещается чугунная плита либо котёл из чугуна.

В качестве таковых можно посоветовать те, что применяются для печей на кухне, поскольку тонкостенная листовая сталь под температурным воздействием разрушается либо деформируется, что недопустимо.

Нюансы выкладки банных печей

К тонкостям вкладки печи в бане относятся, например, строгое соблюдение схемы выкладки и требований правил пожарной безопасности при этом

Это очень важно, так как практически все пожары в банях происходят из-за того, что печи в них были выложены с ошибками. При этом, несмотря на то, что разрешение от пожарной службы на запуск бани в эксплуатацию не требуется, она имеет право осуществлять периодические проверки таких строений на предмет их пожарной безопасности, и в случае выявления их нарушений – налагать весьма существенные штрафы на собственников таких бань


Так, пожарные требуют безусловного соблюдения следующих правил:

  1. Необходимо выдержать расстояние от стенки печи до сгораемых конструкций бани не менее 0,5 м. В том случае, когда это нельзя сделать по объективным причинам, рекомендуется защитить такие конструкции при помощи экрана, изготовленного из негорючих материалов.
  2. Между кирпичной трубой и деревянными элементами здания также необходимо будет оставить зазор не менее 1 его диаметра.
  3. Имеющуюся щель между кровлей и необходимо будет закрыть листом оцинкованной стали.
  4. На полу перед печью необходимо будет уложить металлический лист, который должен будет защитить помещение от возгорания в случае падения на пол углей из топки.

Кроме того, для того, чтобы придать печи приятный внешний вид, а также защитить баню от пожара, можно её оштукатурить. При этом штукатурка очень хорошо расписывается, что придаст вашей парной некоторую изюминку интерьера.

Подготовительные работы

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

нужно выкопать углубление для установки опалубки.
дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.
Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента

Для построения важно использовать уровень.
Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура.
После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием

Конструкция накрывается пленкой и оставляется примерно на семь дней.

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

  • для наружной кладки
  • для топки и дымохода.

Первый делается достаточно легко

Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
