Клапан сброса избыточного давления: виды, устройство, принцип работы и монтаж аварийного клапана для воды

Советы по настройке и обслуживанию

Ставить вентиль с регулировкой диапазона избыточного давления стоит тем, кто уже имеет опыт в расчете требуемого значения. Открытие сливного отверстия начинается при давлении, выбранном настройкой. Но полностью оно открывается обычно при давлении, превышающем начальное значение на 20%. Но расчет не может базироваться только на этом показателе, потому что такое понижение рабочего напора в системе носит нелинейный характер. Сброс части носителя уже приводит к уменьшению нагрузки на затвор клапана. Поэтому для точного расчета пропускной способности устройства ориентируются на диаграммы, приводимые в техпаспорте.

Следует учитывать, что погрешность настройки большинства регуляторов составляет 10%. Для первоначальной регулировки и последующего контроля рекомендуется устанавливать манометры до и после точки перепуска.

Сама настройка проводится либо сдвигом бегунка вдоль шкалы, либо вращением регулировочного винта. После установки и проверки требуемого значения, винт закрепляется зажимной гайкой.

Текущий уход за перепускным клапаном заключается в ежемесячном контроле начального давления срабатывания и скорости его открывания. Следить нужно и за состоянием фильтров.

При неправильной работе клапана следует его демонтировать, разобрать и промыть все детали. Возможно, неисправность вызвана простым засорением механизма.

Источник

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

  • Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
  • Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

  • Сброс рабочей среды по сигналу внешнего сенсора.
  • Быстрое снижение температуры теплоносителя.
  • Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

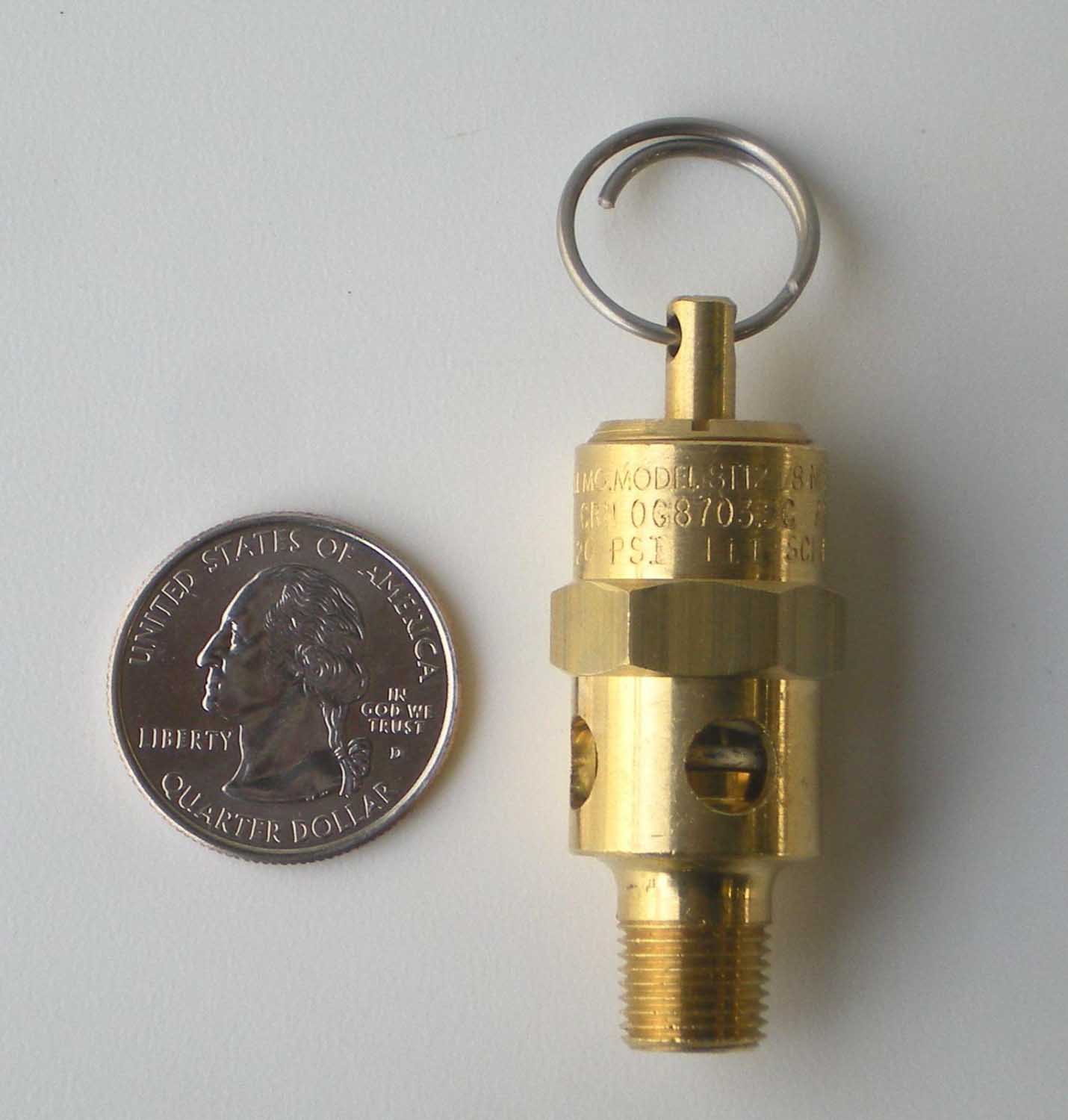

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Принцип работы

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан, способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.

Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.

  1. Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
  2. Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
  3. После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера. Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.

Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере, это означает, что предохранительный клапан для бойлера работает в штатном режиме.

Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.

Принцип действия клапана

Правила монтажа и эксплуатации прибора

Установка изделия на трубопровод должна производится с уплотнительными прокладками без перекосов. В составе рабочего вещества, проходящего через клапан должны отсутствовать механические включения и абразивные частицы. На вводе в систему желательно установить сетчатый фильтр соответствующего диаметра. Монтаж прибора с пружинным механизмом проводится строго в вертикальном положении, крышкой вверх. Для рычага, входящего в конструкцию рычажно-грузового устройства, необходимо обеспечить горизонтальное положение. Перед клапаном сбросного типа не рекомендуется размещение запорных элементов в виде кранов, задвижек, рычагов.

Для устранения излишней жидкости следует предусмотреть монтаж дополнительного отвода, используемый для слива воды в канализационный трубопровод или трубу обратного действия.

Во время эксплуатации необходимо периодически проводить ревизию устройства, так как в изделиях с пружинным механизмом может произойти смещение тарели к стенкам корпуса.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

  • разводной ключ;
  • фум — лента или пакля;
  • специальная паста для герметизации мест соединения.

Для примера рассмотрим схему установки прибора перед нагревателем горячей воды в квартире.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

  • разметка места установки;
  • удаление части трубы размером, соответствующим длине корпуса устройства;
  • нарезка резьбы на концах труб:
  • покрытие резьбовой части паклей или фум-лентой;
  • накручивание клапана на резьбу труб;
  • подключение к другому патрубку трубку, ведущую в канализационную систему.
  • затягивание резьбового соединения с помощью разводного ключа;
  • герметизация места соединения специальной пастой;
  • настройка прибора, в соответствии с паспортными значениями (при необходимости).

Выбор аварийной арматуры

При проектировании системы водоснабжения, отопления или технологической установки необходимо четко определить предельные значения давления, допустимые для ее компонентов или участков сети. При этом учитываются такие параметры, как:

  • производительность бойлера или главного насоса;
  • объем и рабочая температура рабочей среды;
  • особенности ее циркуляции.

Исходя их этого, определяют тип, сечение, пропускную способность, пороговое значение срабатывания, скорость срабатывания и время возвращения в исходное состояние, а также количество и места монтажа предохранительной арматуры.

В бытовых отопительных системах чаще всего применяются пружинные клапаны. Для жидкостных сред вполне достаточно использовать устройства низкого или среднего подъема. Пропускная способность должна обеспечивать быстрый сброс напора до допустимых величин.

Конструкция корпуса определяется местом сброса излишнего количества рабочей среды. Если она будет сбрасывать непосредственно в окружающую среду- достаточно клапана открытого типа. Если сброс должен происходить в дренаж- потребуется корпус с выходным патрубком соответствующего типа присоединения. Чаще всего используют резьбовой или ниппельное.

Ни в коем случае нельзя приобретать клапан с завышенным относительно расчетного порогом срабатывания. Такое устройство не откроется в нужный момент. Это может привести к повреждению оборудования или даже к полной аварии системы.

Предохранительные клапаны непрямого действия

Характеристика клапана непрямого действия

Предохранительные клапаны обычно устанавливаются в напорную линию параллельно. В случае достижения давления настройки предохранительный клапан открывается и пропуская поток (или часть потока) из напорной линии в сливную.

Монтаж

Клапан устанавливается в соответствии с руководством по врезке. Советы по правильному монтажу разных типов автоматики:

  • сетчатый фильтр устанавливается перед переливным клапаном;
  • манометры монтируют перед клапаном и после него;
  • устройство врезают так, чтобы его корпус не испытывал механических нагрузок кручения, сжатия или растяжения, связанных с работой присоединенного контура;
  • выбрать и установить автоматику лучше с организацией прямых участков перед клапаном (5DN) и после него (10DN);
  • переливное устройство монтируют на трубах, расположенных горизонтально, наклонно или вертикально, если в инструкции нет других указаний по этому поводу.

Автоматика настраивается после пуска воды в магистраль во время наладки всего узла. Допускается настройка клапана в пустом трубопроводе, если есть допустимый показатель.

Автоклапан регулируется созданием требуемого перепада в месте расположения устройства, винт вращают до открытия клапана. Перепад уменьшают и отслеживают момент закрытия заслонки, дополнительно настраивают устройство. Давление изменяется плавно из-за того, что каждому обороту винта соответствует четкий диапазон изменения напора.

Работа клапана проверяется изменением перепада давления в месте установки. Проверяются точность регулировки и скорость открывания заслонки. Погрешность допускается в пределах 10% на граничных значениях. Настроечное давление соответствует моменту открытия, полное расширение достигается при значениях большего перепада напора.

Обслуживание делается раз в месяц, проверяется показатель настроечного давления, скорость начала открытия заслонки. Функционирование перепускного клапана проверяется изменением давления в месте его расположения. Фильтр очищается в зависимости от степени загрязнения, об этом свидетельствуют показания манометров.

Источник

Разновидности групп безопасности и принцип выбора подходящей модели

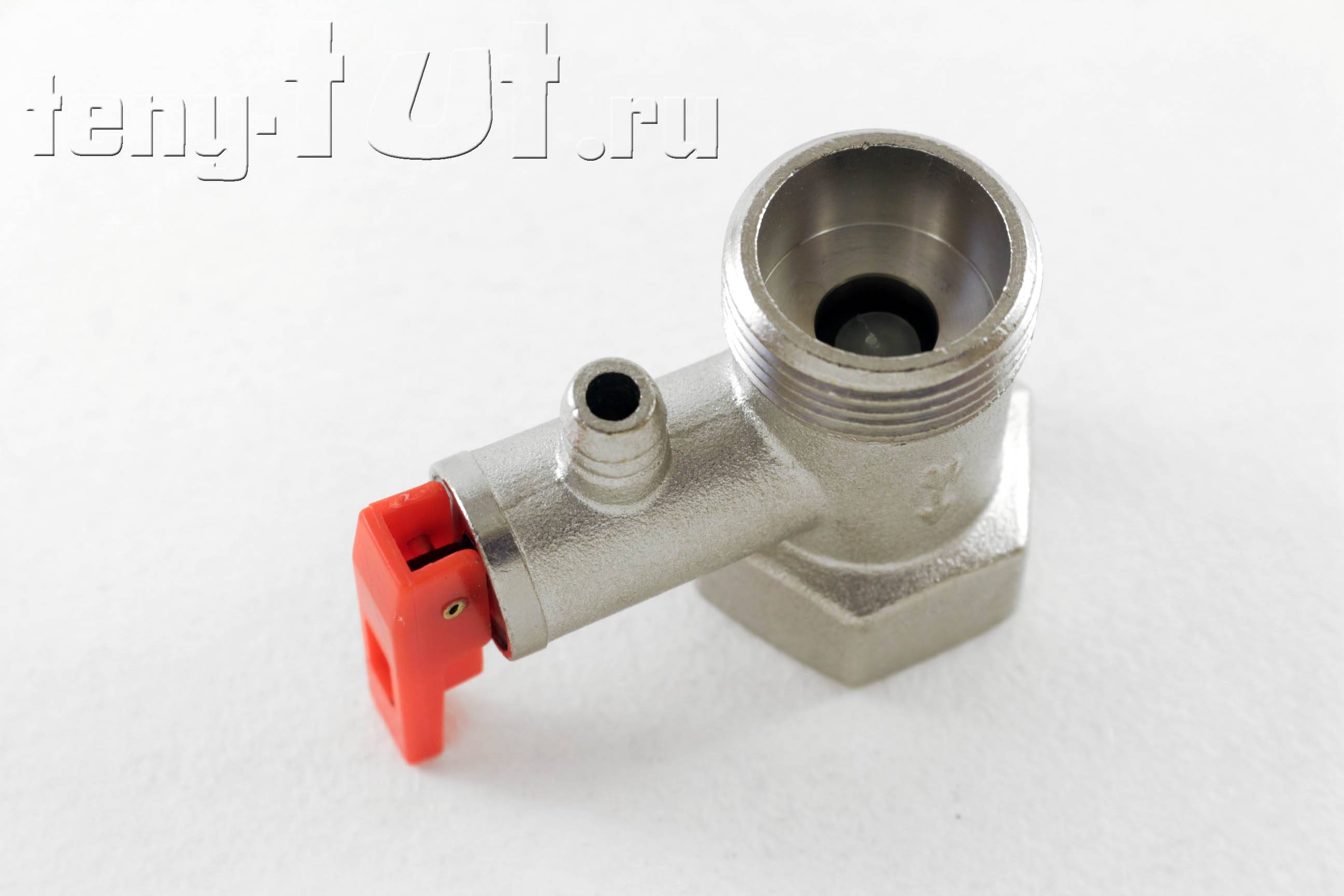

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

  • малого подъема: до 1/20;
  • среднего подъема: до 1/4;
  • полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

  • жидкостных систем высокого давления;
  • газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Для чего в принципе необходимы предохранительные клапаны теплового сброса?

Казалось бы – такой клапан не особо-то и нужен. Ведь безопасность обеспечивают и другие устройства. В частности, предохранительный клапан, срабатывающий (срывающийся) при превышении давления. Его часто так и именуют – подрывным или срывным. На большинстве отопительных систем можно заметить так называемые «группы безопасности». Они состоят из манометра, показывающего давление в контуре, автоматического воздухоотводчика и предохранительного срывного клапана (на иллюстрации – слева).

На этом устройстве сейчас фокусировать внимание не станем – такие клапаны уже были рассмотрены на нашем портале ранее. Ну так и чего «огород городить» — есть же ведь уже защита? Если что-то пойдет не так, например, повышение температуры в контуре вызовет рост избыточного давления, клапан сработает, и чрезвычайное происшествие будет предотвращено. Правда ведь?

Правда ведь?

Ну так и чего «огород городить» — есть же ведь уже защита? Если что-то пойдет не так, например, повышение температуры в контуре вызовет рост избыточного давления, клапан сработает, и чрезвычайное происшествие будет предотвращено. Правда ведь?

Увы, не всегда это так на все 100%. От избыточного давления, да, такая защита должна помочь. А вот с температурой – вопрос более сложный.

Допускать доведение теплоносителя до точки кипения (условно 100 ℃) в бытовой котельной технике – недопустимо! Поэтому граница в 95, максимум 100 ℃ должна стать «непроходимой». Слишком высокая температура может привести к деформации теплообменника котла, к разрыву труб проложенного контура или соединений между ними. к массовому парообразованию и появлению газовых пробок, к другим не только неприятным, но и чрезвычайно опасным последствиям.

Не забываем, что в замкнутых объёмах, при повышенном давлении в системе, точка кипения смещается значительно выше. То есть при неконтролируемой температуре может возникнуть чрезвычайно опасная ситуация. Вода уже перегрета выше границы в 100 ℃, но кипения все еще нет. Однако, стоит давлению упасть (появилась протечка или где-то открылся сбросовый кран или клапан), как вся перегретая масса воды вскипает разом. Взрывы случаются такие, что попросту сносит стены.

Вот такими могут быть последствия взрыва котла!

«Повышенную взрываемость» народная молва отчего-то приписывает газовым котлам. По всей видимости, из-за время от времени появляющихся сообщений о взрывах при утечках газа. А между тем – это не так. Действительно, утечки газа опасны сами по себе. Но наибольшую опасность представляют собой твёрдотопливные котлы, как это ни кажется странным.

А между тем – объясняется это довольно просто. Температура сгорания твёрдого топлива – намного выше, чем газа, и энергетический потенциал – тоже. А вот контролировать процесс горения и управлять им – не пример сложнее. «Прикрутить фитилек» на газовом или жидкотопливном оборудовании – дело нескольких секунд. Про электрические и речь не идет – там управление еще проще и чувствительнее. А вот работа котла на дровах или угле всегда характеризуется значительной тепловой инертностью, то есть даже внесенные изменения в режим горения топлива срабатывают не сразу. Не зря многие твёрдотопливные котлы оснащаются специальными контурами охлаждения — это вынужденная мера, в целях недопущения перегрева выше критичных температур.

Да, предохранительный клапан по давлению должен здесь взять на себя обязанность защиты. Но, во-первых, точность срабатывания таких пружинных устройств – невелика, нормой считается ±30% от номинала. Для некоторых систем такой «пунктуальности» становится недостаточно. А во-вторых, и это главное, если система отопления оснащается расширительным баком открытого типа, то клапан по давлению и вовсе становится бесполезным. Он никак не убережет систему от возможного перегрева и доведения до точки кипения.

В отопительных системах открытого типа предохранительный клапан по давлению становится бесполезным «украшением».

Стало быть, необходима система защиты, которая срабатывала бы при достижении верхнего температурного порога.

Такой «рубеж обороны» необходим и при других обстоятельствах. Например, твёрдотопливный котел работает в системе с принудительной циркуляцией теплоносителя. Если вдруг из-за проблем с подачей электроэнергии остановится насос и прекратиться циркуляция, может сложиться крайне опасная ситуация. Значит, система защиты «по температуре» должна быть полностью энергонезависимой, способной выручить в любом случае.

Вот к таким устройствам и можно отнести клапаны теплового сброса.

Установка и регулировка узла безопасности

Установить предохранительный клапан на бойлер способен любой человек без помощи сантехника. Правильная монтажная схема указывает, что узел безопасности крепят на патрубок входа холодной воды в водонагреватель. Ниже идут краны, фильтра и другие элементы обвязки.

Устанавливается клапан на водонагреватель в такой последовательности:

  • Установка предохранительного клапана осуществляется непосредственно на патрубок входа холодной воды, идущий внутрь водонагревателя. Часто между ними ставят разъемный переходник – «американку» для удобства демонтажа при обслуживании.
  • На резьбу патрубка или переходника наматывают фум ленту для уплотнения соединения. Узел безопасности накручивают так, чтобы стрелка на корпусе была направлена в сторону бойлера.
  • При накручивании на водонагреватель предохранительного клапана нужно остановиться, когда почувствуется упор. На дешевых моделях монтажный предохранитель отсутствует. Деталь накручивают на четыре оборота. Больше проворачивать нельзя. Резьба патрубка закроет канал штуцера для слива воды.

После установки стоит заглянуть внутрь корпуса со стороны обратного клапана. Внутри отверстия виднеется седло и сама пластина запорного механизма. Для проверки работоспособности пальцем или карандашом надавливают пластину. Она должна податься внутрь, а при отпускании возвратиться на исходное место.

Когда вся схема будет собрана, приступают к регулировке узла безопасности:

  • Водонагреватель заполняют водой, подают напряжение и выставляют на терморегуляторе максимальную температуру. Предстоит подождать, пока произойдет полный нагрев, и автоматика отключит ТЭН.
  • Из штуцера должны появиться капли жидкости. Если их нет, прокручивают регулировочный винт до получения положительного результата.
  • После регулировки рычажком стравливают из бака немного воды, после чего возвращают механизм в закрытое состояние. Капель из штуцера прекратится. Внутрь бака поступит новая порция воды. ТЭН ее нагреет, и жидкость вновь начнет капать из штуцера.
  • Отрегулированный на максимальную температуру механизм всегда сработает при превышении допустимого рубежа. Теперь на регуляторе можно задать меньшую рабочую температуру, например, 50–60оС. При достижении такого порога из штуцера жидкость не будет капать.

На работоспособность рычага принудительного слива и срабатывания при максимальной температуре проверяют группу безопасности 1 раз в месяц. Если отсутствует регулировочный винт и не срабатывает механизм по нужным параметрам, деталь заменяют.

Устройство, размеры и принцип действия

Предохранительные сбросные клапаны производятся преимущественно из материалов, которые устойчивы к губительному воздействию коррозии (алюминий, латунь). Корпус изделия, как правило, имеет форму усечённого конуса, оснащённого седлом. На корпусе располагаются два отверстия с нанесённой резьбой, которые могут иметь различный диаметр (1 или 2 дюйма, в зависимости от типа клапана). На сегодняшний день можно встретить два типа клапанов, которые классифицируются по показателю сечения — ПСК-25 и ПСК-50. Характеристики ПСК представлены в таблице №1.

Таблица 1

Ду, ммМинимальная рабочая t, °CМаксимальная рабочая t, °CПропускная способность, м³/ч
50-40+45Н/20 – 200
С/50 – 440
С/125 – 1100
В/1000 – 5600
25-4045ПСК-25-П-Н-120
ПСК-П-П-1000

ПСК имеют механизм принудительного открытия, который необходим для того, чтобы проверять эксплуатационную принадлежность устройства. Проверка приспособления на работоспособность производится следующим образом: необходимо потянуть за специальный элемент механизма принудительного закрытия — тягу (подобная манипуляция должна осуществляться 3–4 раза).

Принцип действия ПСК довольно прост: избыточный газ из сети поступает в полость клапана и воздействует на мембрану, которая способствует отводу пружины. Таким образом, мембрана опускается и происходит высвобождение газа в окружающую среду. После удаления излишков газа давление в коммуникации приходит в норму, и мембрана возвращается в обычное положение путём возобновлённого воздействия на пружину.

Перед клапаном в обязательном порядке необходимо устанавливать запорно-регулирующий вентиль. Это необходимо для того, чтобы в случае необходимости остановить клапан.

Клапаны должны отвечать всем требованиям ГОСТа, проверка на работоспособность проводится в обязательном порядке

Для чего нужен предохранительный клапан?

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

  • протечкой в местах состыковки частей трубопровода;
  • повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
  • взрывом котлового бака;
  • коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи.

Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот. Зачастую в них присутствует автоматика безопасности, отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Часто этот клапан является одним из элементов группы безопасности. Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

Какими они бывают

Здесь мы выделим несколько классификаций.

Во-первых, разберем их по принципу работы.

  1. Клапаны непрямого действия. Рабочая среда давит на пружину через промежуточный конструктивный элемент.
  2. Клапаны прямого действия. Огнетушащее вещество контактирует с пружиной напрямую.

Во-вторых, предохранительные устройства КСИД различаются по способу крепления к участку трубопровода.

  1. Приварные. Это несъемные элементы, герметичность стыковочных швов здесь самая высокая. Довольно сложны в установке.
  2. Фланцевые. Имеют болтовое соединение, монтируются на промышленном оборудовании.
  3. Резьбовые. Крепятся к патрубкам, которые имеют наружную резьбу стандартного размера.

Наконец, выделим предохранительные клапаны по приводу,

то есть по методу прижимания запорного механизма к седлу прибора.

  1. Пружинные. Здесь запор удерживается в закрытом положении пружиной. Ее выбирают так, чтобы избыточный напор смог отжать запорный механизм от седла. Со временем пружина немного ослабевает, поэтому порог срабатывания может изменяться.
  2. Рычажно-грузовые. Груз подвешивается на конце специального рычага. Под воздействие силы притяжения он просто прижимается вниз. Достоинство клапана — стабильность пороговой величины сброса в течение длительного времени. Часто используются в стационарных компрессорах большой мощности.
  3. Электромагнитные. Здесь в качестве привода применяется соленоид. Он прижимает запорный механизм к седлу. Датчик давления в этом случае можно расположить рядом с затвором или на большом удалении от него. Такие клапаны работают в составе АУПТ и часто дополнительно оснащаются пружиной. Если отсутствует подача электричества или потеряна связь с прибором управления, то прибор работает как пружинный механизм.

КСИД может быть в составе группы безопасности (воздухоотводчик, манометр) или монтироваться на трубу отдельно.

Но не всегда, дорогой читатель, мы сможем найти пружинный или рычажно-грузовой клапан с нужным значением срабатывания. В этом случае допускается применять прибор с близкими параметрами,

либо приобрести регулируемый клапан избыточного давления, к примеру, на 1,5 Бар.

Для регулировки пружинного механизма применяется регулировочный винт,

а рычажно-грузового устройства – передвижение груза к корпусу или к концу рычага.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
