Ветровая планка на разных типах кровельного покрытия — особенности монтажа и устройства

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Что такое ветровая планка и ее характеристики

Срок эксплуатации кровли напрямую зависит от того, насколько надежно защищены ее боковые срезы (торцы). Эту задачу выполняют длинные и достаточно узкие планки: ветровые. Сечение этих элементов может быть разным и зависит от типа профнастила, ширины и высоты его волн. Основные отличия планок разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления доборного элемента к кровле.

Но в любом случае ветровая планка представляет собой панель, изогнутую под прямым углом. Стандартная длина изделия – 2 м. Ширина боковых панелей варьируется в пределах 40х60 мм – 90х300 мм. Узкие планки используются для обшивки кровли из относительно плоского профнастила, с минимальной глубиной волн.

Ветровая планка: параметры

Виды ветровых планок для металлочерепицы и профнастила

Ветровая планка может называться иначе: торцевая, фронтальная или фронтонная. Эти фасонные элементы также могут называть не «планками», а «рейками» или «досками». У одних производителей профнастила можно встретить одно название комплектующих, у других – другое. Но функции и типоразмеры изделий всегда одинаковые. Цветовая гамма тоже идентична. Наиболее популярны цвета: синий, вишневый, коричневый, зеленый. Ветровая планка должна быть окрашена в тон основного кровельного материала: профнастила или металлочерепицы.

Виды покрытий ветровых планок

Доборные элементы для облицовки кровли изготавливают из того же материала, что и профнастил: оцинкованного металла. Защитное покрытие комплектующих тоже идентично. Оно может быть следующих видов:

  • полиэстеровое (состоящее из полимеров на основе органики);
  • пураловое;
  • пластизоловое;
  • содержащее поливинилфториды и акриловые смолы: PVDF.

Последнее является наиболее надежным, так как обладает устойчивостью к механическому воздействию, грязеотталкивающей способностью, устойчивостью к воздействию ультрафиолета. Рекомендуется приобретать доборные элементы от того же производителя, что и основной материал. В этом случае гарантированы идеальное сочетание цветовой гаммы и точность соединений всех комплектующих.

Монтаж ветровой планки для профнастила

Крепление ветровой планки профнастила — очень простая задача. Наверное, самая простая среди всех кровельных работ при монтаже крыши из профнастила. Поэтому, если вас не пугают высотные работы, вы сможете сделать это самостоятельно.

Перед тем как установить ветровую планку на профнастил, закрепите на фронтонном свесе опорную доску шириной 80–100 мм, толщиной 25–30 мм . Такая доска называется торцевой, и именно к ней крепится доборной элемент.

Вместо доски можно использовать брус 40х40, но в этом случае нужны удлиненные саморезы, чтобы надежно прикрепить торцевой уголок.

После монтажа торцевой доски выполняется установка ветровой планки для профнастила:

Для вкручивания саморезов лучше использовать шуруповерт — так вы точно выставите усилие и не перетянете. Впрочем, всю работу можно сделать вручную, но займет это намного больше времени.

Только саморезы, никаких гвоздей

Не пытайтесь крепить фасонные элементы гвоздями. Экономия будет минимальна, а коррозия через незащищенные ничем отверстия начнется в разы раньше.

После установки убедитесь, что не осталось никаких зазоров. Если они есть, пусть небольшие, замажьте их — даже миниатюрного отверстия достаточно, чтобы в подкровельное пространство смогли забраться мелкие животные.

Наглядно процесс монтажа торцевой планки на кровлю из профнастила показан на видео:

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

  • Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
  • Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

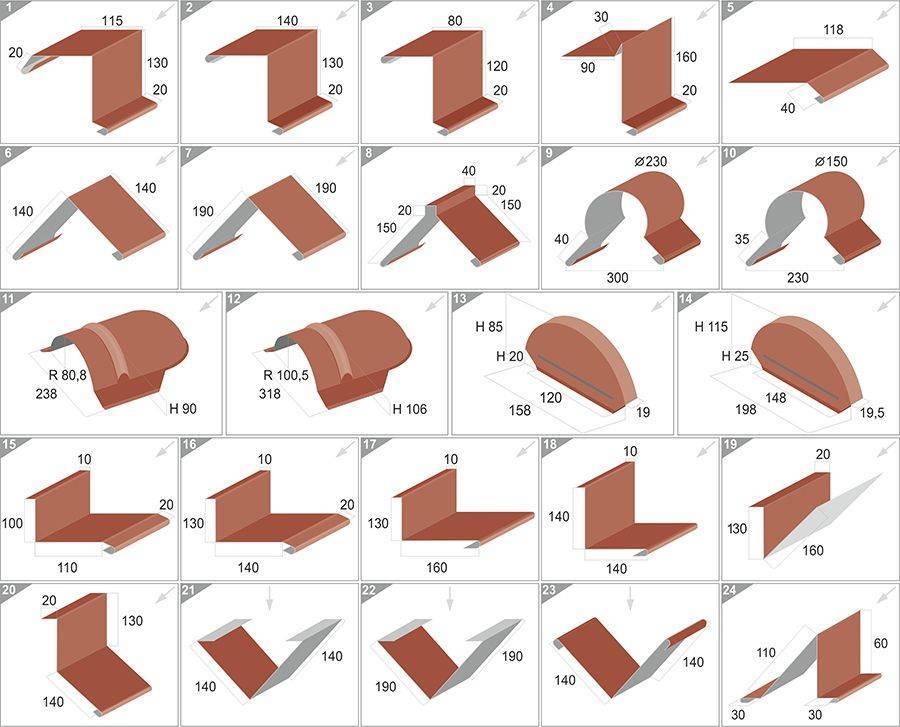

Виды и технические характеристики ветровых планок

Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

  • Карнизная (лобовая) планка . Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
  • Торцевая (фронтовая) планка . Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.
  • Коньковая планка . Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

Зачем нужна ветровая планка

Монтаж кровли из профнастила сложно назвать законченным, если нет ветровой планки – деталь искусно завершает общее представление и придает особую элегантность. Также планка станет полезной в таких ситуациях:

  1. Боковой ветер может изломать крышу из профнастила, особенно это касается приморских городов, страдающих в межсезонье от погодных катаклизмов. Ветровая планка надежно защитит цельность конструкции, выступив в качестве так называемого щита.
  2. Часто под обрешетку попадают снежные комья, которые после оттаивают и провоцируют сырость деревянных стропил. Вывести появившийся грибок и иссушить стены с крышей очень сложно, поэтому лучше не доводить это этого. Ветровая планка снова придет на помощь собственнику дома, кровля которого создана из профнастила.

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

  1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
  2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
  3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов

Установка

Монтаж ветровика на крышу осуществляется в следующей последовательности:

  • края выноса стропил (точнее, их торцевые части) выравниваются на всей длине карниза;
  • заранее обработанная и хорошо высушенная заготовка ветровой доски поднимается к карнизу и подводится под кровлю;
  • она прибивается гвоздями или приворачивается саморезами, врезаемыми в торцы стропил;
  • при значительной длине кровли устанавливать лобовую доску с каждой из сторон придется несколько раз, повторяя одну и ту же операцию с подъемом по лестнице.

При сочленении двух соседних заготовок лобовой доски необходимо внимательно следить за качеством образующихся стыков.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

Как крепить ветровую планку на профнастил пошаговая инструкция

Для строительства кровли требуется не только листовой материал, но и доборные элементы, позволяющие завершить монтаж (ветровая, карнизная, коньковая планки). Перед тем как крепить ветровую планку на профнастил, рекомендуется проконсультироваться у опытных строителей или изучить инструкции профессионалов.

Для чего это необходимо

Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.

Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.

Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Монтаж торцевой планки металлочерепицы – Торцевая планка для металлочерепицы: как правильно выбрать ? характеристика и основные виды и монтаж — Мини гостиница «Отель А» Торцевая планка для профнастила: размеры и порядок монтажа, материал изготовления Планка торцевая для металлочерепицы: назначение и порядок установки Ветровая планка для металлочерепицы: размеры и установка ветровой планки на металлочерепицу двускатной крыши Как выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +Видео Планка торцевая для металлочерепицы: назначение и порядок установки

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

  • Alisa788
  • Распечатать

Требования к ветропароизоляции для крыши

Крыша относится к такому элементу строения, который постоянно находится в условиях повышенного уровня влажности и механической нагрузки. Именно по этой причине гидро и ветрозащита для кровли должна обладать самыми высокими техническими показателями.

На рынке товаров и услуг можно найти большое количество материалов для кровли. При необходимости можно выбрать как строительный материал отечественных производителей, так и зарубежных. Изоляционная пленка может отличаться по техническим характеристикам, в результате чего можно выделить следующие виды ветрозащиты:

  • паропроницаемые – вид материала, который способен беспрепятственно пропускать пар из утеплителя наружу, такие виды пленок, как правило, настилают на наружную поверхность под кровельное покрытие;
  • пароизоляционные – укладывать в данном случае материал необходимо на внутреннюю сторону, способствуя защите утепляющего слоя от проникновения влаги, которая имеется в воздухе.

Самой популярной маркой пароветроизоляции для крыши является «Изоспан». Такой материал для кровли рекомендуется использовать при обустройстве утепленной крыши, скаты которой имеют наклон от 35 градусов. При необходимости можно использовать ветрозащиту с любыми кровельными материалами.

В продаже можно найти материал класса С. Как правило, данный класс рекомендуют использовать в качестве дополнительного вида защиты при обустройстве утепленной кровли. Отличным вариантом является ветрозащита класса Д – довольно плотный материал, который покрыт водозащитной пленкой, он способен отлично выдерживать сильные порывы ветра.

В качестве ветрозащиты для утепленной скатной крыши оптимальным вариантом является выбор мембраны марки «Тайвек». Благодаря высокому уровню прочности и небольшому весу пленка обладает отличной гидроизоляцией и паропроницаемостью, в результате чего кровля остается сухой в любое время года.

Кроме этого в продаже можно найти ветрозащиту для кровли, в процессе производства которой использовали микроскопическую сетку, выполненную из скрученных полимерных волокон. Такое решение предотвращает проникновение влаги и воздуха снаружи, но благодаря наличию пористой структуры не препятствует испарению.

Внимание! Влагозащитную мембрану используют в качестве защиты кровли от осадков, порывов ветра, появления конденсата

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Монтаж ветровых планок

Обывателю, незнакомому с тонкостями кровельных работ, эта деталь покажется несущественной, однако от правильного монтажа будет зависеть не только сухость в помещении, но и целостность кровельной конструкции .

Ветровая планка получила еще и название торцевой из-за того, что она защищает крышу с торцов и в отличие от карнизной, устанавливается после укладки листов металлочерепицы.

Планка представляет собой оцинкованный стальной профиль. крепящийся одной стороной к кровле с помощью саморезов, и другой стороной с помощью гвоздей или саморезов к фронтонной доске.

Перед монтажом вертикальную сторону стыка теплоизолируют с помощью вспененного полиэтилена. крепящегося степлером. Установку начинают сверху, планку устанавливают на торец и закрепляют в обеих плоскостях, с шагом винтов 10 см.

Если высота крыши не позволяет обойтись одним элементом, то выполняется установка планок с нахлестом. но не более 5см, а самая нижняя, в случае большой длины, аккуратно обрезается.

Советы по безопасности

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости

Торцевую планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром

Как изготовить козырек

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый зонтик

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Вычерчивание круга (слева) и соединение краев грибка (справа)

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатная флюгарка

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам

Процесс сборки колпака своими руками довольно прост – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:
