Типы компенсаторов для полипропиленовых труб и способы их установки

Для чего нужен компенсатор

Компенсационные патрубки могут использоваться в трубопроводах внутренних канализационных сетей безнапорного типа в административных, жилых и производственных зданиях. Кроме того, такие детали используются при устройстве водоводов и водостоков. Их эффективность особенно отмечается в случае, если внутренняя канализация располагается в полах и фундаментах зданий.


Компенсационный патрубок продается в любом специализированном магазине

Он представляет собой невысокий цилиндр с раструбным устройством. Основное назначение такой детали — обслуживание и ремонт внутренней канализационной системы. При неисправности участка патрубок врезается в трубопровод взамен него.

Кроме того, канализационный патрубок нужен для:

  • Стыковки отдельных элементов внутренней канализационной системы;
  • Компенсации строительных допусков (часто при массовом строительстве высоты полов на объектах могут отличаться на несколько сотен миллиметров);
  • Защиты трубопровода от деформации и разрушения вследствие линейного (теплового) расширения.

Помимо этого, такой элемент значительно упрощает монтажные работы. Так, патрубок чаще всего устанавливают в нижних частях стояков — в помещениях подсобного и технического назначения. Это позволяет обеспечить необходимый уклон трубопровода для лучшего отвода стоков и симплификации внутренних узлов системы, расположенных в подвалах зданий.

Классификация

Компенсационные детали классифицируются зависимо от разных факторов факторам. Их все можно разделить на две большие группы:

  • естественные — амортизирующие изделия;
  • детали, изготавливаемые из упругих материалов.

Изделия первой группы могут отличаться друг от друга по форме, назначению:

  1. П-образные — применяются для монтажа трубопроводов холодного водоснабжения (температура жидкости до 50 градусов).
  2. Г-образные — предназначены для установки на участках поворотов труб.
  3. Кольцевые — такая форма обеспечивает высокий показатель компенсации теплового расширения полипропилена.
  4. Z-образные — используется при монтаже дополнительных контуров к основному трубопроводу.

Вторая группа высокотехнологичных деталей делится на несколько подгрупп:

  1. Сальниковые — устанавливаются на системы, в которых очень часто изменяется температура жидкости. Если на изделии есть подвижный стакан, могут работать в две стороны.
  2. Сильфонные — устанавливаются на отопительных системах, трубопроводах горячего, холодного водоснабжения. Надежно защищают магистраль от гидроударов, вибраций, теплового расширения.
  3. Линзовые — подходят для бытовых трубопроводов, работающих с холодной, горячей водой.
  4. Фланцевые — изготавливаются из сантехнической резины. Устанавливаются на магистрали, в которых часто возникают гидроудары.

Сильфонные компенсаторы разделяются еще на несколько подгрупп:

  1. Сдвиговые — детали, которые состоят из двух рабочих элементов. Изготавливаются из нержавеющей стали. Не допускают возникновение деформаций на полипропиленовых трубах в две стороны.
  2. Универсальные — применяются для компенсирования любых типов деформации. Ход рабочих элементов — угловой, поперечный, осевой.

Правила монтажа

  • Выбирают компенсаторы на основании расчёта линейного расширения полипропиленовых труб, характеристики устройств должны соответствовать полученным при проектировании результатам;
  • применяемые на трубопроводе компенсаторы по своим характеристикам должны соответствовать используемым полипропиленовым трубам;
  • устанавливают устройства только на прямолинейных участках трубопроводов;
  • между двумя неподвижными креплениями устанавливают только один сильфонный компенсатор.


Применение компенсирующих тепловое расширение трубопровода устройств – обязательное условие при монтаже систем с использованием труб из полипропилена.

Эти меры увеличивают продолжительность срока службы трубопровода и гарантируют необходимую герметичность соединений.

Что такое компенсатор Козлова, как он выглядит, его конструктивные особенности и способ монтажа в магистраль отопления — все ответы в предлагаемом видеоролике.

https://youtube.com/watch?v=XBZrk7tyQQs

Для чего нужен компенсатор

Компенсатор — полипропиленовый элемент для соединения труб. Это согнутый несколькими способами отрезок трубы, который позволяет осуществить сборку трубопроводов любых конфигураций. Выпускаются Г- и П-образные детали, компенсаторы в виде петли и змейки. В комплекте иногда идут фитинги для монтажа. Производится из статического полипропилена путем инжекционной прессовки.

Он нужен, чтобы трубы в коммуникациях не деформировались, и служит для компенсации расширения при температурных перепадах.

Полипропилен имеет свойство расширяться, когда на него воздействуют высокие температуры или давление. Задача компенсатора — не допустить расширения и провисания труб. Он принимает на себя деформационную нагрузку, препятствует провисанию труб и нарушению герметичности сетей. Это происходит благодаря его конструкции и амортизационным свойствам материала.

Линейное расширение полипропиленовых труб

Способы компенсации


Метод углового компенсирования

При проектировании системы отопления и водоснабжения обязательно учитывают коэффициент теплового расширения полипропиленовых труб. А при монтаже создают такие условия в зоне крепления, чтобы труба могла свободно перемещаться в диапазоне величины деформации. Этого можно добиться несколькими способами:

  • через компенсирующую способность трубопровода;
  • установкой температурных компенсаторов;
  • правильным размещением опор.


Таблица линейного расширения полипропиленовых труб

Между жестко закрепленными опорами используют компенсатор. Он бывает петлеобразным, П или Г-образной формы. Иногда прокладывают трубы «змейкой». В системе холодного водоснабжения линейным расширением можно пренебречь. Неподвижные опоры направляют удлинения в сторону элементов.


П-образный компенсатор для полипропиленовых труб

При монтаже отопительной системы между трубой и стеной нужно предусмотреть зазор. При использовании неподвижных опор труба не сможет удлиниться при повышении температуры. В подвижных креплениях труба имеет возможность продольно перемещаться. Фиксирующие опоры позволяют вытягиваться в осевом направлении, а скользящие крепления позволяют скользить.


Скользящая опора для компенсации линейного расширения

Для потолочных конструкций подойдут опоры с ремешком. Лучшее решение в данном случае – пластмассовые крепления, они не могут нарушить целостность трубы, закреплять их нужно через промежутки равные 20 диаметрам трубы.

  • Фильтры и краны фиксируют неподвижными креплениями, при этом фитинги не должны упираться в опоры.
  • Прямолинейная прокладка изменяется на угловое соединение.
  • Компенсирующая муфта имеет запас длины, который будет достаточным, чтобы сформировать технологический зазор.
  • Монтаж полипропиленовых элементов проводят после расчетов (СНиП 41-01-2003, СП 40-101-96). Неверно выбранные расстояния между опорами ведут к прогибам трубы, а это создает дополнительную нагрузку на опоры.
  • При соединении труб сваркой фольгу удаляют, что затрудняет монтаж. Лишены подобного недостатка трубы армированные стекловолокном. Они прочны и не требуют зачистки.


Компенсационная петля – лучший способ избежать негативного влияния линейного расширения

Компенсатор Козлова

Новая разработка, которая предотвращает деформацию и продлевает срок эксплуатации систем отопления и водопровода. Устройство состоит из внешнего полипропиленового кожуха и двухслойной гофры из нержавейки. Подсоединение осуществляется переходными муфтами. Изделие подойдет для армированных и неармированных полипропиленовых труб. Рабочее давление: 16 атмосфер, максимальная температура рабочей среды: 100°С, максимальная компенсирующая способность на сжатие: 25 мм.

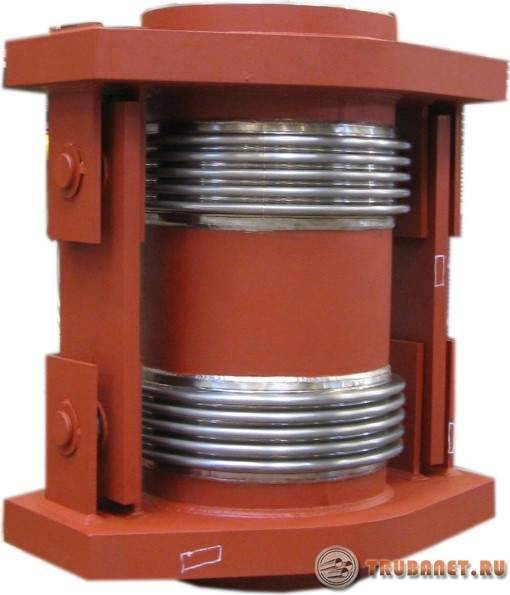

Сильфонный компенсатор состоит из сильфона и вспомогательной арматуры. Он уравновешивает возможные перемещения.

Виды компенсаторов

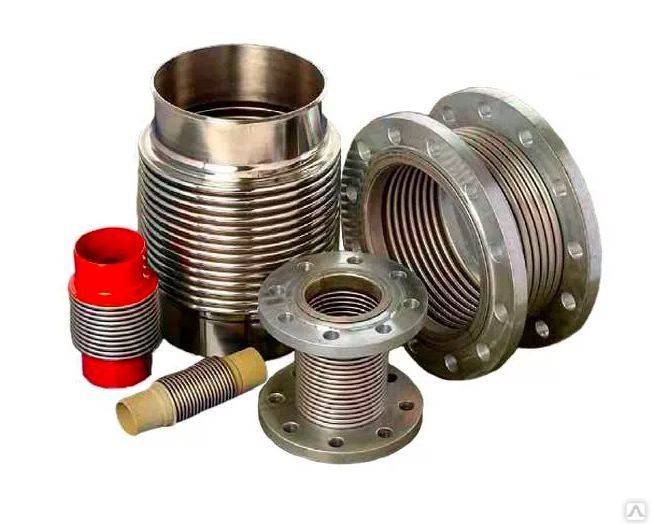

Существует несколько разновидностей компенсаторов, предназначенных для использования в водопроводе из полипропиленовых труб:

  1. Осевые сильфонные элементы марки КСО и ОПН. Монтаж и установка последних компенсаторов намного проще, так как у них есть крепежные направляющие узлы. Они выступают в роли неподвижных опор, поэтому монтировать их легче.
  2. Сдвиговые компенсаторы КСС предназначены для компенсации перемещения в двух областях относительно центральной оси. Конструкция имеет 1 или 2 сильфонные гофры, выполненные из нержавейки и скрепленные между собой соединительной арматурой.
  3. Поворотные КСП элементы. Они используются для устранения линейного расширения в местах поворота трубопровода, фиксируя угол поворота. Применяются там, где необходимо изменить направление магистрали на 90 градусов.
  4. Универсальные КСУ изделия имеют все три степени рабочего хода — угловой, поперечный и осевой. Чаще всего подобный технический элемент используется там, где необходимо собрать небольшую магистраль, или есть какие-либо ограничения по применению сильфонных компенсаторов.
  5. Фланцевые резиновые сильфонные элементы КР применяются там, где необходимо погасить ударную волну, сформированную резким повышением внутреннего рабочего давления, либо компенсировать неточность оси трубопровода.

Как рассчитать нужный размер

Размеры компенсатора для полипропиленовых труб можно рассчитать, опираясь на пример. Для примера взята заготовка, которая имеет размер 90 мм.

Она будет расширяться на 4,2 см и сжиматься на 2,1 см. Учет проводится для самого большого увеличения, ΔL/2 = 21 мм.

Нужно провести горизонтальную прямую от вертикального сечения до пересекания с градиентной прямой 9 см заготовки. Затем необходимо опустить перпендикуляр из места пересекания на горизонтально размещенную шкалу.

Рассчитывать расстояние между компенсаторами во время прокладки полипропиленовых труб рекомендуют с запасом.

При этом нужно рассчитывать, что это расстояние нужно подбирать исходя из того, что армированное изделие расширяется на 1мм на каждый погонный метр, а не армированное на 3 мм.

Точные значения удлинения для каждого изделия зависят от перепадов температуры, объема и марки, а также от изготовителя. Их необходимо уточнять на сайтах изготовителей.

П — образные элементы

В местах, где такого достичь нельзя, ставят П-образные элементы. Они бывают трех вариантов, которые различимы между собою соотношением плечевой длины и прямых вставок.

П-образный компенсатор полипропиленовых труб точно так, как аналоги другого типа, нуждается в расчете размеров, нужных для компенсирования термоизменения магистрали.

Для точных определений можно использовать предложенные онлайн формы. По ним очень удобно выполнять все расчеты.

Расчет п-образного компенсатора полипропиленовых труб производится с учетом таких рекомендаций:

  • Наиболее высокий уровень напряжения в спинках советую брать в промежутке от 80 до 110 МПа.
  • Оптимальное соотношение вылета элемента к внешнему объему заготовки следует брать следующее – Н/Dн = (10-40). При таком подсчете вылет элемента на 10 DN отвечает трубомагистрали DN 350. А вылет на 40 DN отвечает магистрали на DN 15.
  • Оптимальный показатель ширины п-образного соединения к его вылету советуют брать в пределах L/Н= (1-1,5).
  • Если для установки необходим вариант очень больших размеров, то его можно заменить двумя менее габаритными конструкциями.
  • При расчете теплового увеличения магистрали температуру носителя тепла учитывают самую высокую, а окружения — самую низкую.

Выполняя расчеты п-образного вида, необходимо взять во внимание такие параметры:

  1. Труба наполнена жидкостью или парообразным веществом.
  2. Из какого материала изготовлена труба (металл, пластик).
  3. Самая высокая температура среды не больше 200 градусов по Цельсию.
  4. Сетевое давление не должно быть больше 16 бар.
  5. Конструкция стоит на горизонтальной магистрали.
  6. Соединение отличается симметрией, и его плечи одинаковой величины.
  7. Недвижимые опоры должны быть очень жесткими.
  8. Магистраль не подвергается воздействию ветра и иным нагрузочным влияниям.
  9. Сопротивление силового трения движимых опор при деформации не берется в учет.
  10. Отводы гладкие.

Ставить п-образные механизмы рекомендуют на прямых протяженных зонах.

Отсутствие п-образных приспособлений на жестко укрепленной магистрали с разными температурами среды приводит возникновению напряжений, которые приводят к деформации и разрушают трубопровод.

Механизм Козлова

Компенсаторы для полипропилена. Почему мы выбираем сильфонный компенсатор Козлова.

Этот механизм предназначается для нивелирования теплового увеличения армированных и не армированных ПП трубопрокатных материалов в горячем водопроводе и системе отопления.

Работает конструкция Козлова точно так, как остальные аналогичные приспособления. Но, при этом оно имеет некоторые конструктивные отличия.

Некоторые технические показатели данного механизма:

  • Способность компенсирования на сжимание полипропиленового изделия 2 см для объема на 2,5 см и 2,5 см на объем 3,2.
  • Уровень рабочего давления – 16 атм.
  • Уровень самой высокой рабочей температуры – 100 градусов.

Установка на стояках

Перед установкой данных деталей на пластиковых стояках, и прямолинейных участках магистрали нужно обработать техузлы асбестовой тканью. Так конструкция будет защищена от попадания брызг из металла.

Между двумя неподвижными крепежными элементами разрешают ставить только один технический узел.

Ставя данное приспособление на стояк или прямолинейный участок, нужно проверять совпадение скрепляемых элементов. Нарезной вариант устройства на полипропиленовых системах не гарантирует высокую прочность, поэтому рекомендуется проведения сварных работ.

Также большим спросом пользуется такое приспособление, как «американка». Этот разъемный фитинг с одной стороны имеет металлическую резьбу, а с другой — основание из полипропилена.

Разновидности

Существуетнесколько разновидностей компенсационных муфт. Чаще всего встречается прямаямодель с одним раструбом и внутренним элементом. Есть еще конструкции сфланцевым соединением, которые используются на линиях диаметром от 63 до 110мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенныхфланцевыми соединениями. На линиях из полимерных материалов используются деталис раструбными элементами. Примечательно, что для сварных трубопроводовиспользование компенсаторов такого типа становится бесполезным, так как принципих действия основан на скольжении раструба по патрубку. В таких случаях нужныфланцевые или гофрированные фитинги. Диаметрыизделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110,160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтомумаксимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако,иногда их устанавливают и на лежаках, длина которых слишком велика. Этопозволяет производить замену отдельных узлов линии без полной разборки.

Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.

Виды устройств для компенсации

Широкий спектр изделий разрешает выбрать изделия, исходя из типа трубопровода и особенностей монтажа системы. Компенсаторы, устраняющие деформацию труб, бывают естественными либо в виде конструкций, выполненных с помощью упругих материалов. Естественный вид подразумевает использование особого свойство трубы – амортизацию.

Естественные устройства бывают:

  • Г-образные, которые применяют на поворотах системы.
  • П-образные, которые применяют для трубопроводов отопительной системы и горячего водоснабжения, выдерживают температуру свыше 50 градусов. До установки изделие растягивают для увеличения предельных размеров компенсации.
  • Z-образные служат, чтобы монтировать отведение.
  • Кольцевые конструкции отличаются высокими показателями компенсаций.

Самыми технологическими считаются:

  • Сильфонные устройства служат для защиты во время гидроударов, во время расширения трубы при изменении температуры, от разных вибраций. Изделия отличаются по виду, бывают: сдвиговыми, осевыми и поворотными, и универсальными.
  • Компенсатор осевого типа применяется для отопительных систем и прокладки водопровода с горячей водой. Изделие выполнено из стальной нержавейки, противостоят давлению шестнадцать атмосфер, когда температура достигает 115 градусов. Сдвиговые имеют две гофры, работают сразу в двух направлениях.
  • Линзовые устройства устанавливают во время прокладки горячего, холодного водопровода, вентиляционной системы.
  • Сальниковые устройства применяют при монтаже трубопроводов, подверженным постоянным температурным перепадам. Оснащены односторонним либо двусторонним режимом при наличии подвижного стакана.
  • Фланцевые устройства смягчают гидроудары, мягкий материал из которого изготовлено изделие способствует этому. Во время монтажа не требует сварочных работ, поэтому устройство просто установить или заменить.

Вид компенсатора для полипропиленового трубопровода

Защитное устройство выполнено в виде петли, имеет простую конструкцию, поэтому легко монтируется в трубы для отопления. Компенсаторы подходят для любых типов трубопроводной системы. Петлевидный предохранитель справляется с последствиями гидроударов, с резкими скачками температуры. В целом данный тип устройства обеспечивает бесперебойной работой отопительную систему и горячий водопровод.

Кроме компенсации линейной деформации отопительной системы компенсаторы нейтрализуют действие работы насосов. Данная вибрация никак не ощущается, но ее влияние ощутимо на всю сеть. Опасным считается, когда частота вибрирования насоса совпадет с частотой вибрации трубопроводной системы. Амплитуда колебания конструкции может увеличиться в несколько раз и полностью разрушить сеть.

Зачем нужен?

При установке систем трубопровода наверное может появиться законный вопрос: для чего необходим компенсатор полипропиленовых трубо-проводов?

Полипропиленовый компенсатор представлен в виде специализированной конструкции типа соединения. Часто она содержит форму петли.

Назначение полипропиленового компенсатора состоит в обеспечении компенсации на линейное расширение трубопровода. Устройство предохраняет излишнее влияние на внутренние стены трубопровода подобных факторов, как высокая температура и излишнее давление.

Аналогичным образом установка компенсаторов на полимерные трубы обеспечивает хорошую стабилизацию всей водоносной магистрали.

Не обращая внимания на достаточно низкую цену и относительную простоту конструкции, это устройство значительно продлевает срок эксплуатации трубо-проводов.

Компенсатор, за счёт простоты собственного устройства, дает возможность сделать монтирование на почти что любой прямой участок трубо-проводов. Он обеспечивает высокую уровень надежности всей системы.

Конструкционной особенности

Петлеобразный компенсатор для полипропиленовых трубо-проводов часто делается с использованием статического полипропилена.

Современные изделия изготавливаются с учетом специализированного способа инжекционной прессовки. Очень часто эта деталь реализуется в 2-ух цветовых палитрах – белой и серой.

Полипропиленовый компенсатор, за счёт простоты собственной конструкции и относительно небольшому весу, очень легко подвергается процессу установки на систему подачи воды.

Соединение Пластиковых труб

Для правильной установки такого изделия не потребуется использования особенных инструментов или уплотнителей.

Тепловые компенсаторы для труб ПП широко используются во всех типах трубо-проводов.

Монтируя такое изделие, вы, таким образом, существенно делаете больше ее надёжность и защиту от разрывов.

Тем более это касается тех мест, где есть стыки и узловые соединения. Часто компенсатор для полипропилена устанавливают посередине трубы. Это может быть участок, разместившийся между 2-мя зафиксированными опорами.

Более того, компенсаторы хорошо оберегают провод труб от чрезмерного растяжения или внезапного смещения.

Это может случиться при резком повышении температуры среды работы в середине трубы, либо при появлении гидроудара.

Устройство очень широко используется для целого ряда систем. Это:

  • системы и магистрали для холодного водообеспечения;
  • системы, обеспечивающие снабжение горячей водой, где расширение неминуемо;
  • системы отопления.

Сильфонный компенсатор активно используется для смягчения лишнего линейного увеличения системы.

Он хорошо исполняет собственную ограничительную функцию при случаях неразрешенного сокращения труб, сделанных из полипропилена.

Устройство устанавливается на магистралях строений, имеющих разнородное назначение. Это могут быть:

  • Загородные и многоквартирные дома для жилья;
  • Коммерческие и административные сооружения;
  • Все разновидности помещений на производстве.

Особенности монтажа водопровода из полипропиленовых труб

Для монтажа любого водопровода чаще всего сегодня используются именно полипропиленовые трубы. С их помощью организовывается горячее водоснабжение там, где температура теплоносителя не превышает +90 градусов, а давление в системе не поднимается выше 10 атмосфер.

Полипропиленовые трубы обладают рядом эксплуатационных преимуществ. Они очень устойчивы к химическим агрессивным средам, отличаются высокой прочностью и мало весят. Производители уверяют, что такие изделия способны служить в течение 50 лет, не требуя замены и ремонта. При прокладке трубопровода их не сгибают, а для формирования сгибов используют специальные фитинги. Именно при помощи них изменяют траекторию магистрали.

Сварочные швы выполняются специальными ручными паяльниками с применением тех же фитингов. Они могут иметь вплавленную металлическую резьбу, позволяющую соединять магистраль с металлическими элементами. У пропиленовых труб есть единственный недостаток — при повышении температуры коэффициент линейного расширения значительно возрастает. Трубы удлиняются и со временем начинают провисать. Поэтому там, где необходимо собрать магистраль длиной более 10 м, используют гибкие компенсаторы.

Температурные компенсаторы — это обычная соединительная конструкция, имеющая гибкую форму и внешне похожая на завернутую петлю. Подобная деталь выполняет важную функцию. Она компенсирует температурное расширение, когда резко повышается температура внутри трубопровода, либо увеличивается давление воды.

Обычный компенсатор стоит недорого, а его простая конструкция позволяет легко вмонтировать устройство в систему трубопровода. Таким образом обеспечивается надежность системы, и увеличивается срок ее эксплуатации.

Характеристика изделий из ПП

Диаметр полипропиленовых труб практически ничем не ограничен и колеблется от 16 мм до 63 мм и выше.

Стойкость к температурным воздействиям – это основной показатель, на который обращают внимание при выборе материала для монтажа отопительной системы. Полипропилен нормально ведет себя при продолжительном нагреве до температуры в 95 °С и кратковременном воздействии температуры в 110 °С, что делает его идеальным материалом для отопления, где нагревающей жидкостью является вода. Термическое расширение сильно отличается у армированных и неармированных полипропиленовых труб

Так как предназначена труба для отопления, полипропилен может значительно расширятся, а именно на 0,15 мм на каждый погонный метр при нагреве на 1°С. Показатели армированного изделия подобны металлопластиковым трубам, а расширение составляет 0,02 мм на метр при нагреве на 1°С

Термическое расширение сильно отличается у армированных и неармированных полипропиленовых труб. Так как предназначена труба для отопления, полипропилен может значительно расширятся, а именно на 0,15 мм на каждый погонный метр при нагреве на 1°С. Показатели армированного изделия подобны металлопластиковым трубам, а расширение составляет 0,02 мм на метр при нагреве на 1°С.

Установка и монтаж довольно прост. Среди всех материалов — лучшие полипропиленовые трубы, так как для работы с ними необходим лишь паяльник, который не так уж и дорог, прост в эксплуатации, не требует каких-либо особых навыков.

Трубы, изготовленные из полипропилена, имеют низкую теплопроводность, что является огромным плюсом в системе водоснабжения, так как температура воды очень хорошо сохраняется.

Полипропиленовые изделия подвержены проникновению кислорода извне, а это негативно сказывается на отопительном котле. Они в меньшей степени подвержены физическим воздействиям, чем те же металлопластиковые изделия, но каким бы трубам не было отдано предпочтение, все соединительные элементы должны быть того же производства, что и сами трубы.

Сегодня на рынке страны распространена продукция, привезенная из Турции, но она не соответствует нашим стандартам, так что ее применение в системах отопления нежелательно. Следует немного больше потратить финансовых средств и приобрести германскую либо чешскую продукцию, давно завоевавшую доверие отечественного потребителя.

Разновидности

На практике лучше всего проявили себя следующие разновидности:

Сильфонные компенсаторы для полипропилена (ППР). Их применяют при монтаже обогревательной и водоподающей сети из ППР материалов. Условный диметр сильфонных видов от 1,5 до 5см. Тип соединения сильфонных разновидностей – муфтовый, а кожух из алюминия. Внутренний экран у них сделан из нержавеющей стали. Температура рабочей среды до ста пятнадцати градусов, давление до 16 бар. Рабочая среда для сильфонного варианта это питьевая вода, воздух, пар.

Сдвиговые. Они предназначаются для компенсирования передвижения в двух направлениях. Конструктивные особенности в данной ситуации – это одна или две сильфонные гофры. Ее производят из нержавейки и крепят арматурами-соединителями.

Поворотные.Применяются для нивелирования линейного увеличения в области поворота магистрали и служат для фиксации поворота. Чаще всего их берут, чтобы поменять направление системы на девяносто градусов.

  • Универсальные. Они наделены тремя вариантами рабочих ходов. Ставят их там, где нужно проложить короткую сеть, или в месте, ограниченном для установки сильфонного вида.
  • Фланцевые. Эти резиновые детали ставят в таком месте, где есть необходимость пригасить волну удара от резкого увеличения среднего рабочего давления. Также ими сглаживают осевые неточности трубопровода.
  • Устройство в форме петли.
  • Змеевики
  • Осевые сильфонные механизмы
  • Фланцевые устройства, изготавливаемые из мягкого материала
  • Сильфонные
  • Универсальные, которые эффективны для смещения в осевом, угловом и поперечном направлениях. Их рекомендуют для установки на небольшой ветке магистрали, имеющей ответвления

Производители предлагают различные устройства, которые отличаются отменным качеством. Но, компенсационная петля в системе отопления, выполненная своими руками, так же прекрасно справляется с возложенными на нее функциями.

Своими руками выполнить такое устройство не сложно. Компенсационную петлю можно сделать за короткий срок. Эта важная деталь, скрепленная грамотно, становиться гарантией безупречной работы отопления или горячего водоснабжения.

Несложное оснащение компенсационной петлей, выполненное своими руками, увеличит рабочий ресурс коммуникационных сетей до полувека.

Обобщение по теме

Использование компенсаторов при монтаже полипропиленовых труб обязательно. Их можно устанавливать на горизонтальные и вертикальные трубопроводы, увеличивая сроки эксплуатации последних. Монтировать описываемый элемент можно только на ровном участке между двумя неподвижными опорами. Хотя есть особые элементы, способные гасить и устранять линейное расширение труб на угловых сгибах.

Читайте далее:

Некоторые нюансы отопления из полипропиленовых труб

Разбираемся, какой выбрать аппарат для сварки полипропиленовых труб

Выбор полипропиленовых труб для отопления — нюансы и полезные рекомендации специалистов

Монтаж системы отопления полипропиленовыми трубами — особенности технологии и пошаговая инструкция

Полипропилен в системе отопления

Классификация компенсаторов

Видов компенсаторов есть несколько, давайте вкратце рассмотрим каждый из них.

  • Петлеобразный компенсатор для полипропиленовых труб
  • Компенсатор типа змейка
  • Осевое сильфонное устройство (оно маркируется аббревиатурами ОПН либо КСО). Первые элементы гораздо проще устанавливать, поскольку они оснащаются специальными направляющими узлами. Являются своего рода неподвижными опорами, что существенно облегчает монтаж.
  • Фланцевые сильфонные, выполненные из резины. Используются для погашения ударной волны, вызванной внезапным увеличением давления в сети, и компенсации неточностей трубопроводной оси.
  • Сдвиговые. Отличаются тем, что компенсируют перемещение сразу в 2-х областях по отношению к главной оси. Состоят из одной или же двух гофр, выполненных из нержавеющей стали, которые соединены между собой посредством крепежной арматуры.
  • Универсальные. Как можно судить из названия, такие компенсаторы работают сразу во всех степенях хода – угловом, осевом и поперечном. Применяются преимущественно в небольших трубопроводах или там, где использование сильфонных устройств по той или иной причине ограничивается.
  • Поворотные. С помощью данных устройств устраняется расширения там, где трубопровод поворачивается, и фиксируется требуемый угол. Сфера использование – магистрали, в которых направление меняется на 90?.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
