Устройство камина в доме

Материалы и инструменты

Самми популярными, и в то же время самыми простыми в изготовлении (если слово «простой» применимо к печной кладке) являются камины из кирпича. Именно об изготовлении такой конструкции я и расскажу в этом разделе.

Огнеупорный кирпич для топочной камеры

Из материалов нам будут нужны:

1. Кирпич керамический (М150 или лучше) – от 250 до 500 штук в зависимости от габаритов изделия.
2. Кирпич шамотный огнестойкий для футеровки – около 50 штук.
3. Металлические детали камина – колосниковая решетка, защитная решетка, дверца и т.д.

Дверца каминная с огнестойким стеклом

1. Уголки металлические (50 мм и более).
2. Кладочная смесь для каминов и печей.
3. Цементный раствор для заливки фундамента.
4. Песок просеянный, с размером зерна от 0,5 до 1,5 мм.
5. Штукатурная смесь.
6. Материал для облицовки – клинкерная плитка, натуральный камень и т.д.
7. Огнеупорные материалы для изготовления защитных экранов.
8. Секционный дымоход из сэндвича.

Такой секционный дымоход монтируется предельно просто

Для кладки конструкции и ее отделки мы будем использовать такой набор инструментов:

Печной молоток

1. Лопаты для выкапывания котлована и замешивания раствора.
2. Емкости для приготовления раствора (для фундамента, кладки и оштукатуривания).
3. Измерительные инструменты – уровень, отвес, рулетка, угольник.
4. Молоток печной.
5. Мастерок.
6. Шпатели.
7. Кисти для обработки швов.
8. Расшивка.

Для работы понадобятся также уровень, кельма и другие мелочи

В общем, ничего особо сложного нет – но работать, когда все нужное под рукой, куда удобнее.

Как установить своими руками?

В отличии от обычных каменных каминов, установка печи-камина не требует особых знаний в строительстве и длительной подготовки. Монтаж отопительного устройства выполняется в несколько шагов:

1. Подбирается место для установки. Дистанция до воспламеняющихся предметов должна соблюдаться в соответствии с инструкцией.
2. Проделывается отверстие в потолке над печкой с обеспечением противопожарной изоляции участка.
3. В отверстии устанавливается двухконтурная труба с переходником для одноконтурной. Такая труба способна выдержать сильные термические нагрузки.
4. С помощью одноконтурной трубы соединяется двухконтурная с печкой.
5. На крыше устанавливается крышная разделка для защиты от протекания.
6. Устанавливается специальный дымоход с зонтом, что бы дождь и снег не попадали в камин.
7. Эстетическая подготовка камина путем окрашивания термостойкой краской.

Весь процесс достаточно простой и занимает от одного до четырех дней. При наличии базовых знаний в строительстве самостоятельная установка камина не займет много сил и времени.

Инструменты

Чтобы выполнить установку отопительного устройства вам понадобиться стандартный набор инструментов. Для монтажа могут пригодиться:

Эти инструменты необходимы для быстрой и качественной установки.

Помимо инструментов необходимо заранее заготовить строительные материалы, которые понадобятся для монтажа. Основные строительные материалы:

• термостойкий герметик;
• саморезы;
• минеральные или гипсокартонные листы с волокнистым наполнением;
• керамическая плитка;
• металлические профили;
• фольгированная минеральная вата;
• термостойкая смесь.

При покупке материалов для монтажа не стоит экономить. Качественные материалы обеспечат надежность и долгосрочность вашей конструкции.

Какое место выбрать для печки?

Грамотное расположение печи-камина гарантирует хорошее прогревание всего помещения. Во время топки, устройство нагревается до 400-600 градусов, и благодаря металлической конструкции обеспечивает сильную теплоотдачу.

Такое свойство требует отсутствия каменной кладки или других экранов между печкой и помещением.

Для правильного расположения отопительного устройства рекомендуется начертить план с расположением дверей и окон.

Это поможет приблизительно рассчитать движение сквозняка при проветривании. Чтобы сохранить тепло, печка должна располагаться в месте, наименее затрагиваемом потоками холодного воздуха.

Что нужно сделать перед монтажом

Перед монтажом необходимо полностью расчистить участок и подготовить напольное покрытие, на которое будет устанавливаться устройство.

Важно! Одно из преимуществ печи-камина перед каменной — низкая стоимость монтажа. Большинство моделей не превышают вес в 200 кг — это позволяет устанавливать печь без дополнительной кирпичной кладки

Для обеспечения защиты напольного покрытия достаточно использовать притопочный лист для печи, который изготавливается из негорючих материалов и обеспечивает термостойкость. Зачастую сверху листа укладывается керамическая плитка, которая обеспечивает защиту от выпавших угольков и потоков теплого воздуха, а также придает эстетичности внешнему виду камина.

Поэтапное описание процесса

Чтобы получить надежную и безопасную конструкцию необходимо выполнять все действия при монтаже последовательно.

Установка устройства проходит следующим образом:

1. Расчеты. Необходимо изучить все размеры печи и дымохода, и заранее спланировать место расположения и возможность ухода за камином.
2. Подготовка места для установки. Расстояние печи до горючих предметов должно составлять не менее 1м. Уменьшить расстояние можно, если поверхность стен защищена гипсовым или металлическим листом.
3. Прорезка отверстия в перекрытии для дымохода. Для улучшения эстетичности вида можно установить декоративную пластину, которая будет перекрывать пробелы между дымоходом и отверстием.
4. Монтаж теплоизоляции. Крепятся металлические профили, на которые монтируется гипсокартонный или минеральный лист. Между листом и стеной укладывается слой фольгированной минеральной ваты.

Расчетная часть перед установкой

Необходимо начинать устройство камина из кирпича с проведения расчетов. Оборудование должно выполнять не только декоративную, но и практическую функцию: поддерживать в помещении комфортный микроклимат. Необходимо готовить чертеж камина, ориентируясь на габариты помещения.

При наличии системы приточной вентиляции это вызовет сильные сквозняки. Вторая проблема возникнет в излишнем выделении тепловой энергии. При работающем камине находиться в комнате будет некомфортно.

В процессе инженерных расчетов необходимо сосредоточить свое внимание на определении следующих параметров:

• габаритов конструкции;
• его высоты;
• сечения дымохода.

В каких случаях для металлической печи необходим фундамент

Печи из металла очень распространены в дачных деревянных и каркасно-щитовых домиках за счет высокой теплоотдачи, экономичности, безопасности и простоте в эксплуатации. Однако эти характеристики напрямую зависят от соблюдения всех технологических требований в процессе проектирования и установки отопительной системы.

Существует определенный ряд правил, которыми предусматривается обустройство фундамента под металлическую печь. Рассмотрим, в каких случаях необходима заливка фундамента:

При небольшом весе печи (до 100 кг)можно обойтись без обустройства фундамента, однако изделие следует установить на прочное, негорючее основание, например, на лист железа.

Металлические отопительные системы, масса которых не превышает 750 кг, рекомендуется монтировать на бетонное основание. В зависимости от особенностей конструкции, может потребоваться обустройство фундамента. Все это обязательно прописывается в эксплуатационной книге изделия.

Тяжелые чугунные печи, вес которых более 700 кгцелесообразнее обкладывать жаропрочным кирпичом

В этом случае при решении вопроса об обустройстве типа фундамента необходимо принять во внимание, что масса 1 м2 кирпичной кладки составляет примерно 1,5 т.

Любая печь требует надежного основания Источник decorexpro.com Независимо от массы и конструкции металлической печи, перед ее самостоятельным монтажом необходимо проконсультироваться с квалифицированным специалистом, который подскажет оптимальный вариант ее установки.

Обустройство камина

При монтаже камина, необходимо учесть ряд требований

1. Как правило, наличие камина в деревянном доме предусматривается еще на этапе проектирования

   . Стена, возле которой он будет располагаться обязательно должна быть изолирована при помощи металлического листа, это позволит полностью исключить риск ее возгорания в дальнейшем.

2. Нельзя

   располагать камин вплотную к стенам.

3. Необходимо сделать негорючее основание

   под топочную камина, и изолировать место его расположения от жилой зоны при помощи негорючих материалов.

4. Обязательным условием является защита потолка

   от повышенной температуры.

5. Если в доме несколько этажей

   , при проектировании необходимо предусмотреть камин для каждого из них таким образом, чтобы объединить их в общую систему.

6. Монтаж дымоходов

   должен осуществляться в соответствии с существующими правилами и нормами.

Печь может располагаться между двумя комнатами: на одну выходит топка, а в другой сама печь Источник lv.aviarydecor.com

Виды топок для камина

Прежде, чем рассматривать разновидность топок, давайте вспомним, что конструкция камина включает в себя основные 3 элемента:

• дымоход;
• внешняя облицовочная часть;
• топка.

Основные элементы камина

Топки бывают двух типов: открытые и закрытые.

Первый вариант – более уютный и романтичный. Ведь так приятно холодным вечером посидеть перед открытым огнем, любуясь, как горят поленья в камине. Но такая конструкция имеет ряд недостатков:

• Небезопасность. Такой камин не оставишь без присмотра.
• Неэффективность. Примерно 15% от тепла остается в комнате. Остальное – улетучивается через дымоход.

Поэтому конструкцию открытого типа можно смело назвать декоративной роскошью, которая позволяет создавать атмосферу тепла и уюта в доме. Кроме того, регулировать мощность горения топлива в таком камине не получится. Единственным способом регулировки является вьюшка, которая позволяет открывать или закрывать в дымоходе заслонку, управляя тягой. В качестве отопительной системы такую конструкцию будет использовать не эффективно.

Открытый тип топки

А вот закрытый камин куда более эффективно использовать для отопления загородного дома холодной зимой или в межсезонье. Он будет выполнять не только декоративную функцию, являясь главным украшением гостиной, но и обеспечивать эффективный прогрев помещения.

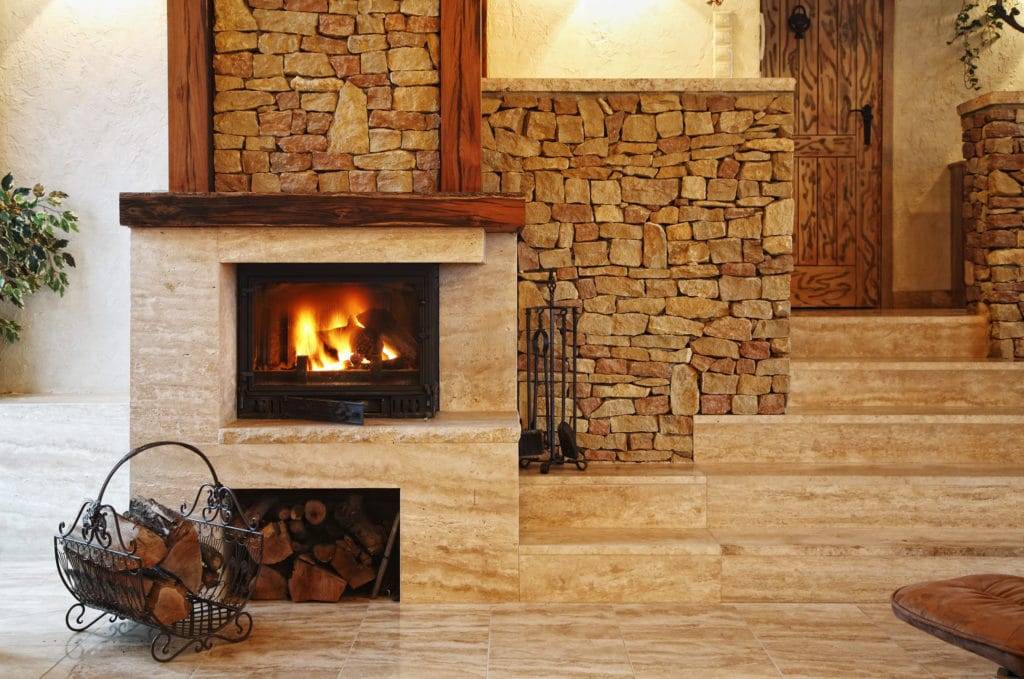

Стильный камин с закрытой топкой

Эффективность и высокая производительность камина с закрытой топкой обусловлена совершенно иным принципом работы по сравнению с открытой конструкцией. Тепло накапливается внутри топки, а не выходит с продуктами горения наружу. Благодаря этому достигается высокий коэффициент полезного действия. При правильно смонтированном камине — КПД достигает 90-92%.

Кроме этого, современные производители оснащают закрытые топки системой длительного горения (системой тления дров), благодаря чему тепло может поддерживаться до 12-15 часов после одной закладки. Это не только эффективно, но и весьма экономично. Регулировать степень подачи кислорода, который влияет на интенсивность горения, можно с помощью ручки.

Закрытый камин

При такой системе отопления, можно спокойно отправиться спать, а камин потихоньку будет отдавать тепло. Наутро, в доме будет хорошая температура и атмосфера.

К достоинствам закрытого типа топки можно отнести:

• Высокая производительность (до 92 % КПД).
• Остаточные продукты сгорания (пепел и зола) собираются в специальный зольник, что гарантирует чистоту в доме.
• Высокая противопожарная безопасность. Отсутствует вероятность попадания искр на напольное покрытие или мебель.
• Длительный срок эксплуатации.
• Экономичность топлива.
• Камин может работать в автоматическом режиме без постоянного присутствия человека и контроля за пламенем.
• Возможность регулировки интенсивности горения.

К недостаткам закрытого типа топки можно отнести узкое стекло в бюджетных версиях, что не дает возможности любоваться открытым пламенем.

Закрытая чугунная топка

Следует отметить, что закрытый тип камина из открытой конструкции сделать можно. Для этого необходимо вставить чугунную топку закрытого типа в общую конструкцию камина. Сама по себе топка представляет собой каминный вкладыш (кассету), которая закрывается стеклянной дверцей.

Этот вкладыш подсоединяется к дымоходу, откуда уже потом выводятся продукты сгорания.

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Устройство камина

В частном доме устанавливают камины разных форм и размеров. Но их устройство одинаково. Основной составляющей является топочная камера. Кроме нее, очаг имеет колосниковую решетку, зольник, дымоход и портал. Топки бывают открытыми либо закрытыми с шибером и дверцей. Продолжительность работы, надежность и теплоотдача очага определяются использованными при строительстве материалами. Одни модели построены целиком из кирпича. Другие представляют собой топку промышленного изготовления из чугуна, вокруг которой выложен портал, дымоход и корпус.

Топливник

Для сооружения топочной камеры применяют стальной лист либо чугун. Чтобы упростить строительство очага в доме своими руками, топку покупают готовую. Современные чугунные модели с дверцей из жаропрочного стекла выглядят очень красиво в любом интерьере. Прозрачная дверца делает возможным просмотр внутренней части. Чтобы уменьшить воздействие высокой температуры на металлическую часть очага, изнутри чугунную топку выкладывают шамотным кирпичом.

При работе в камине происходит такой процесс:

1. Топочную камеру заполняют дровами, укладывая их на решетки колосника, и поджигают.
2. Шиберной заслонкой изменяют силу горения пламени, открывая или закрывая ее.
3. Оставшаяся после горения древесины зола высыпается в зольник. Его регулярно опорожняют. Для облегчения эксплуатации зольник делают выдвижным, но бывают встроенные модели.
4. Углекислый газ, образовавшийся после горения древесины, выходит наружу через дымоход. Для повышения теплоотдачи его оснащают принудительной тягой в виде вентилятора.

Дымоход

Каминные трубы делают стальными или кирпичными. При разработке проекта для дома учитывают меры противопожарной безопасности. Очаг устанавливают на монолитное основание. Для него делают отдельный фундамент. Со временем строение дает усадку. Если основание общее, очаг смещается. Тогда возрастает риск нарушения герметичности дымохода, проникновения угарного газа в помещение.

Важно! Отдельный фундамент особенно нужен для конструкций, возводимых полностью из кирпича. Их масса превышает 1 тонну и дает слишком высокую нагрузку на основание дома.. Под камин укладывают лист железа или асбеста

Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином

Под камин укладывают лист железа или асбеста. Иногда выкладывают слой шамотного кирпича для предупреждения возгорания. Очаг располагают в центе так, чтобы защита выступала за его края на 0,5 м с каждой стороны. При строительстве дымохода изоляцию перекрытий между этажами делают из асбеста. Листами негорючего материала прокладывают стены, соседствующие с камином.

Основание

Габариты этой части камина бывают разные. Основание находится под топкой. Оно различается по высоте: от уровня пола до высоты кухонного стола. Низко расположенная топливная камера отдает больше тепла, втягивая более прохладный воздух снизу. Для эффективной теплоотдачи под топки располагают вровень с полом. Но в коттеджах выше одного этажа сложить такой камин нет возможности. Ведь зольник нужно опустить под плиту в подвал, где стоит фундамент. Обычно делают выдвижной зольник и располагают его ниже линии пода.

Заднюю стену камина делают вертикальной либо наклоняют ее внутрь под углом 30°. Способ кладки выбирают, отталкиваясь от размера топки. При высокой теплоотдаче стенку устанавливают “на ребро”. Тогда теплый воздух идет в сторону комнаты.

Портал

Перекрытие портала делают прямы либо арочным. Второй вариант более надежен. Арка сглаживает нагрузку, поступающую вертикально от верхнего ряда кирпичной кладки. По форме арки бывают трех видов:

1. Полуциркульная составляет половину круга с радиусом закругления, равным половине ширины топки. Такая арка превосходит остальные по надежности и простоте изготовления.
2. Лучковая более пологая. Она представляет собой сектор круга. Такую арку делают для широких или ограниченных по высоте топок.
3. Прямые арки необходимы для ровного перекрытия портала. Несмотря на простой вид, в изготовлении они самые сложные. Для такой арки необходим точный расчет угла спила кирпича.

Подтопливник делают прямоугольным либо в виде трапеции. Над топкой располагают устье для сбора дыма. В его передней части делают перемычку небольших размеров, в задней – “зуб”. Поток дыма регулируют при помощи заслонки, установленной в передней части трубы.

Разнообразие каминов по типу применяемого топлива

Пламя можно добыть с помощью различного топлива. И все прелести прогресса с успехом применяют при производстве современных каминов. Так что каждый может выбрать для себя не только красивый, но и наиболее практичный камин.

Дровяные камины

Дровяной камин

Камины, работающие на дровах или углях – это нестареющая столетиями классика. Именно такие модели ассоциируются у многих с домашним уютом. Несмотря на простое строение самого камина, подобные конструкцию из-за соображений безопасности предназначаются исключительно для частных домов. Технология его закладки такова, что производится только на первоначальных этапах строительства.

Но и это еще не все «подводные камни»:

Дровяные камины не предназначаются для отопления помещения, они выделяют лишь незначительное количество тепла. В принципе, а кто сейчас камины для отопления ставит, так для души и уюта.
После каждого прогорания топлива в камине скапливается большое количество золы, которую необходимо вычищать. Дело это грязно и тяжелое. Тем, кто не любит подобные работы по дому, лучше хорошенько взвесить все аргументы «за» и «против» подобного типа каминов.
В процессе сгорания дров выделятся искры, иногда из топки вываливаются раскаленные угли, что может стать причиной пожара

Да и к тому же безопасность детей рядом с таким камином может стоять под угрозой.
При установке такого камина следует заострить внимание на устройстве дымохода, который при неверном монтаже может отправлять весь дым внутрь помещения.

И все же, монотонный треск дровишек, настоящее пламя, чудный запах, источаемый от камина наделяет его неимоверной популярностью среди фанатов такого домашнего очага.

Газовые камины

Камины на газовом топливе сегодня составляют прекрасную альтернативу старым добрым дровяным, в отличии от которых не требуют постоянного обслуживания. К тому же простота конструкции позволяет монтировать подобные камины практически в любых помещениях, где присутствует центральное отопление. К тому же, подвод баллонного газа для питания подобного камина также возможен.

Газовый камин, в отличие от дровяного, не требует постоянного обслуживания

Но, как и везде в вопросе установки и эксплуатации газовых каминов есть свои особенности:

• Обязательно наличие на установку от право уполномоченных органов газовых служб.
• Неэффективность произведенного тепла – большая его часть будет улетучиваться в дымоход.
• Подвод газовых труб, как и само устройства камина с дымоходом довольно затратные мероприятия.
• Так как газовое топливо создает «живое» пламя, следует также принимать усиленные меры пожаробезопасности.

Несмотря на все эти предостережения, газовый камин безопаснее дровяного и не требует особого устройства дымохода – его можно просто вывести на улицу.

Электрические камины

Камины, работающие на электричестве – отличный вариант для тех, кто хочет домашний очаг, но не желает иметь проблем с обслуживание, установкой и постоянным технических обслуживанием камина.

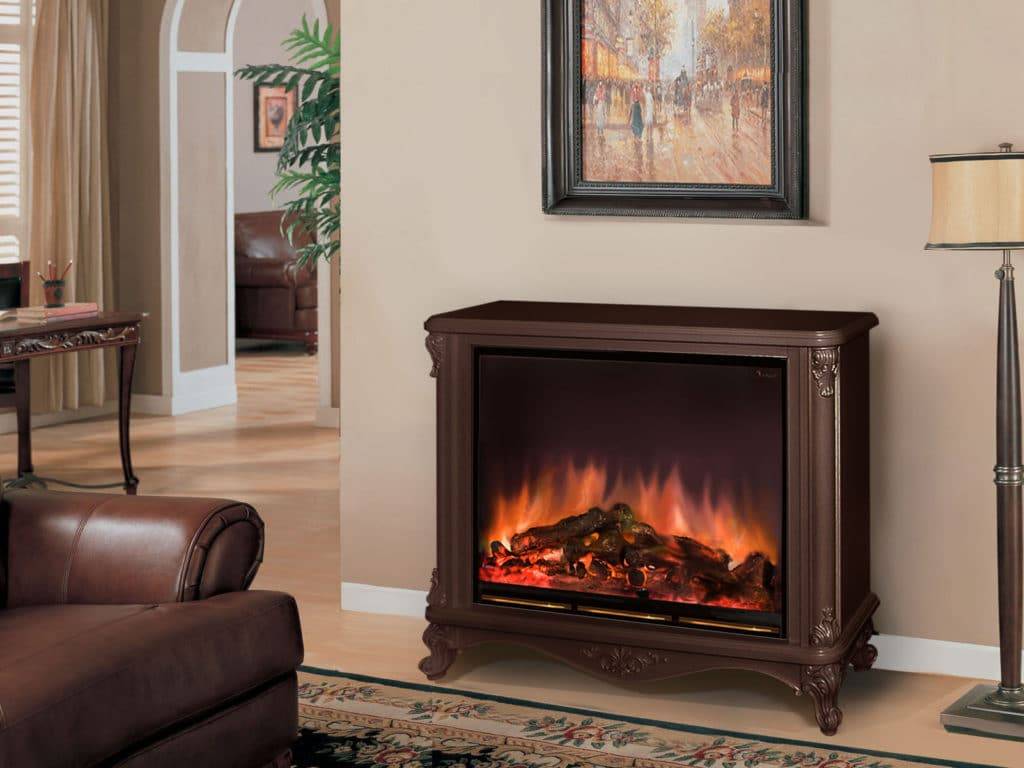

Электрический камин

Подобные модели зарекомендовали себя исключительно с положительной стороны на рынке:

• не требует топлива;
• для работы нужен лишь ток из обычной розетки;
• установка не сложнее, чем у холодильника;
• доступная стоимость;
• создает присутствие огня;
• не требует особого ухода;
• можно устанавливать в абсолютно любых помещениях;
• электрокамин бывает не только с режим огня, но еще и обогрева.

И все эти приятности завернуты в красивую оболочку, которая может иметь широкую линейку дизайнерских решений, среди которых можно выбрать любые стилевые разновидности для квартиры. Однако, за удовольствие нужно платить. Электроэнергия нынче – дорогое удовольствие, а сами подобные модели каминов потребляют ее немалое количество.

Биокамины (экокамины)

Биокамин – безопасный вид каминов для дома с настоящем пламенем на растительном топливе

Экокамины – последнее веяние в области подобных конструкций. Представляют собой безопасные виды каминов для дома с настоящем пламенем, а не имитацией. К тому же подобные типы очагов имеют ряд других преимуществ:

• работают на растительном топливе, которое при сгорании выделяет только диоксид титана и водяные пары, как и обычные свечи;
• выделяют приятное тепло, которого может быть достаточно для отопления помещения в зависимости от размеров камина и комнаты;
• возможность установки в любом месте;
• не требует устройства дымохода;
• никакой гари и копоти;
• широкий ассортимент дизайнерского оформления.

«Ложкой дегтя» является высокая стоимость подобного вида каминов. Также присутствие настоящего пламени требует определенного контроля во время горения.

Фундамент под камин из кирпича

Подробная раскладка кирпича по рядам обычно приложена к каждому проекту. Для того, чтобы камин был устойчив и надежно опирался на основание — ему потребуется надежный фундамент. В связи с ответственностью сооружения на полное становление раствора следует выделить не менее 5-7 суток.

Достаточный тип фундамента под камин из кирпича — ленточный. Ширина его должна быть достаточной, чтобы после укладки облицовочного кирпича свободными оставались, как минимум, 100 мм по каждой из сторон.

Глубина фундамента не потребует максимальных значений. Сложность может вызвать его копка. Альтернативным и более популярным вариантом здесь считается использования подушки. Ее высота, как и глубина траншеи под фундамент должна составлять примерно 45-50 см при заливке бетоном марки М150-М300. Состав подушки кроме цемента — песок и гравий в соотношении один к двум. В силу того, что на фундамент или подушку ляжет обязанность нести достаточно весомую нагрузку — укрепление ее металлической или полимерной арматурой — обязательно.

Требования к опалубке — стандартные. Ее можно изготовить, как из досок, так и из фанеры. В качестве связей по углам можно использовать деревянные или металлические уголки. Самый простой вариант — обрезки тех же досок или фанеры.
