Угловые камины из кирпича

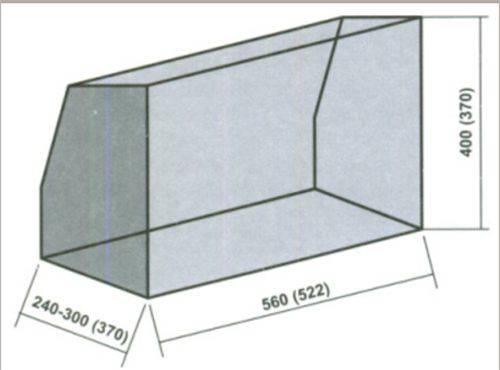

Устройство и размеры очага

Эти камины по своему устройству, похожи на при стенные изделия.

Очаг имеет топливник, конусообразный приемник для дыма и прямой дымоход. Треугольные конструкции отличаются только сечением в виде треугольника, что осложняет процесс кладки.

Принцип его работы не отличается от обычного  – сухие дрова горят в открытой топке, образующийся при этом дым уходит через дымоход. Часть тепла отражает в помещение каминный зуб (примерно 20%), а все остальное теряется вместе с уходящим дымом.

Если тяга плохая то дым будет проникать в комнату, а слишком сильная тяга станет причиной больших теплопотерь. По этой причине нужно подбирать оптимальное сечение дымового канала с учетом размера топочной ниши и площади помещения.

Горящие дрова иногда выстреливают сквозь фронтальный проем кусочками жара.

Для предотвращения пожара, укладывают перед топкой на пол металлический лист.

Камин стоящий вплотную к деревянным стенам, нужно изолировать оцинкованным металлом.

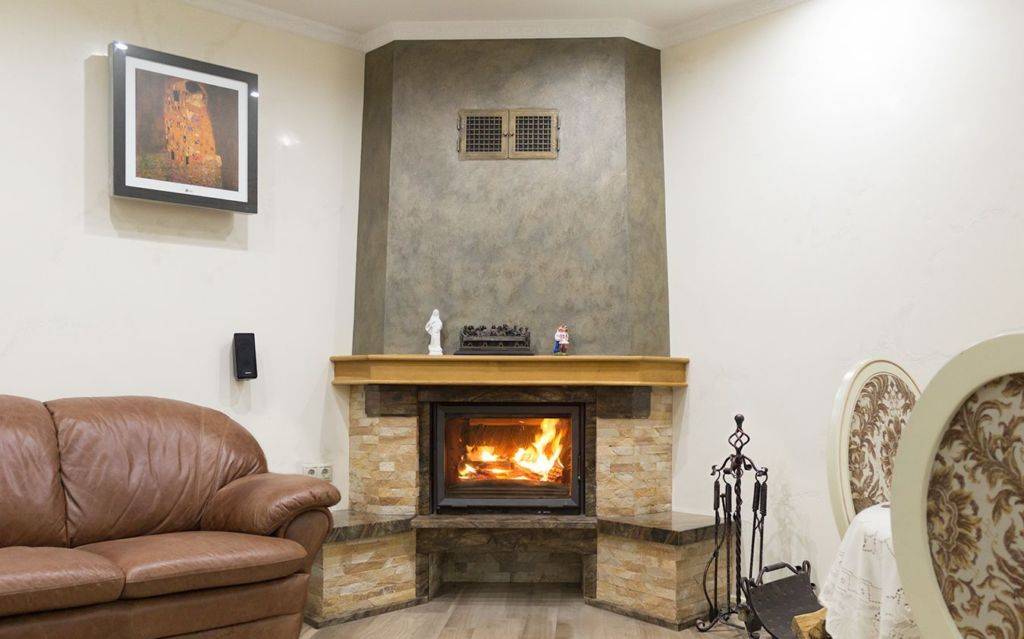

Угловой камин экономит свободную площадь в помещении

Расчеты нужных размеров упростит таблица, в которых приведены сечение дымохода и размеры портала с учетом объема и площади помещения.

ПомещениеПорталТопливникСечение дымового канала см
Площадь м2Объем м3Ширина смВысота смГлубина смГорловина смШирина задней стенки см
1242504530123014х14
1650605032124014х27
2260705635124514х27
3080806038135027х27
35100907042136027х27
401201007545147027х27

В квартире сделать массивный кирпичный камин не получится.

Нередко в частных домах используют упрощенный метод кладки кирпичного очага с вмурованной в нем чугунной топки.

Особенности угловых печей

Угловой камин на дровах

Угловых печей и каминов насчитывается великое множество. Они могут существенно различаться по размерам, дизайну, используемым в кладке материалам и другим параметрам. Многое зависит и от уровня подготовки печника, его умения, навыков и опыта. Начинающий печник или домашний мастер вряд ли смогут сложить аккуратный и красивый камин высокого качества. В то же время квалифицированному печнику под силу выложить настоящее произведение печного искусства.

Конечно, камин вряд ли можно назвать эффективным обогревательным прибором. Он, скорее, статусный символ, элемент дизайна богатого дома. Даже небольшой электрический камин, который можно купить в ближайшем магазине электротоваров, способен в одночасье преобразить атмосферу дома. Настоящая традиционная конструкция, сложенная из кирпича и имеющая богатую отделку, превратит самый простой дизайн в роскошный.

Преимущества

Угловые печные конструкции имеют ряд преимуществ перед своими традиционными отдельно стоящими или пристроенными аналогами. Среди достоинств отметим важнейшие:

  • Компактность. Камин является достаточно габаритной конструкцией. Встроенный в угол, он займет меньше свободного пространства. Для небольших гостиных такое преимущество является очень важным.
  • Камин плохо отапливает помещение. Это заложено в принцип его работы. Греть такая печка будет только до той поры, пока не прогорят дрова. Угловые конструкции обладают большей энергоэффективностью, так как способны равномерно распределять тепло внутри помещения.
  • Нельзя не отметить и широкие возможности для дизайна и отделки. Внешний вид будет зависеть только от пожеланий владельца.

Недостатков у подобных конструкций всего три:

  • Сложность кладки.
  • Низкий КПД.
  • Высокие требования к используемым материалам и фурнитуре.

Особенности кладки

Любая печь строится с соблюдением определенных правил. Угловые конструкции, помимо этого, имеют еще несколько нюансов кладки:

  • Класть камин необходимо на мощный фундамент. Обойтись простейшей конструкцией, как при строительстве небольшой отопительной печи типа голландки, не получится.
  • Между кирпичными и деревянными поверхностями должна быть выполнена противопожарная разделка. В противном случае при первой же топке можно легко сжечь дом.
  • Кладка ведется строго по чертежам с тщательным соблюдением перевязки швов. Кирпич, уложенный на свежий раствор, может быстро «поплыть».
  • При строительстве необходимо тщательно соблюдать горизонтали и диагонали. Проверять точность линий на глаз не стоит даже при наличии немалого опыта печника. Во время кладки постоянно нужно пользоваться уровнем, даже если глаз «наметан».
  • Толщина всех швов должна проверяться уровнем. Во всей кладке она должна быть в среднем 4–6 мм. Начиная с третьей части высоты печи, кладку задней стенки необходимо делать немного наклоненной вперед для улучшения теплоотдачи.
  • Между топочной камерой и дымовой нужно установить перевал, не позволяющий дыму, искрам и саже попадать из топочной камеры в помещение.

Работа над дымоходом

Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.

Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.

Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.

Строительство камина согласно порядовке

Чтобы кирпичные стенки будущего очага не отсыревали, впитывая влагу из фундамента, площадку основания необходимо застелить рубероидом в 2 слоя. Без гидроизоляции строение довольно скоро пойдет трещинами и начнет дымить в помещение.

Так выглядит угловой очаг «Аннушка»

Кладка углового камина из кирпича ведется согласно порядовкам в такой последовательности:

  1. Из сухой кладочной смеси приготовьте глиняно-песчаный раствор, следуя инструкции на мешке. Выложите первый сплошной ряд кирпичей размерами 1020 х 1020 мм, имеющий форму квадратной площадки. Такой дизайн позволяет не размещать перед порталом предтопочный лист металла.
  2. Уложите кирпичи второго яруса, начиная от дальнего угла площадки, чтобы сформировать треугольное основание очага 890 х 890 х 1260 мм. Для резки и стесывания камней используйте болгарку, оснащенную кругом по бетону.
  3. В рядах 3—4 выкладывается ниша под складирование и сушку дров. Сверху она накрывается листом металла, уложенным на перемычку из уголка. Следующий 5-й ярус – сплошной, играет роль капитального перекрытия.
  4. На 6 –м ряду формируется подовая часть топливника, состоящая из шамотного камня и обрамленная снаружи красным кирпичом. Дальше, вплоть до 13-го яруса, кладутся боковые и задние стенки топливной камеры. С 12-го ряда образуется каминный зуб, для чего огнеупорные камни задней стенки подрезаются наискосок и выдвигаются вперед (30 мм на каждом ряду).
  5. На 13-м ярусе ставится горизонтальная перемычка портала из двух стальных уголков, развернутых полками друг к другу. С 14-го по 16-й ряд одновременно формируется перекрытие топки и каминный зуб.
  6. Ряды 17—21 составляют стенки дымосборника, постепенно переходящего в прямоугольный канал, причем 18-й ярус делается с выступом кирпичей фронтальной части. Оставшиеся ряды 22—30 формируют дымоход с фигурными боковыми стенками. На 28-м ярусе установите задвижку.

Порядок строительства камина углового типа с романтическим названием «Аннушка» отображен в следующем видео:

Дымоходный канал, пересекающий деревянное перекрытие и конструкции кровли, необходимо класть с противопожарной разделкой (утолщение трубы в месте прохода). Верх дымохода выводится из подветренной зоны и поднимается на высоту, обеспечивающую нормальную тягу, что и отражено на схеме.

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

Составные части камина:

  • Дымоход для камина.
  • Поддерживающая пластина.
  • Пластина противопожарная.
  • Участок привода трубы к дымоходу.
  • Топка.
  • Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
  • Декоративный элемент и термоизоляционный слой.
  • Решетка вентиляционная.
  • Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
  • Облицовка.
  • Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

Инструменты и материалы для строительства

Основной материал для возведения стенок камина — кирпич. Для строительства выбирают 2 полнотелые его разновидности: красный и шамотный (жаропрочный). Камни не должны иметь выраженных дефектов, трещин или следов пережога (темные участки).

Используем штукатурку «Печник» для кладки кирпича.

Кроме этого, нужно найти глину и песок для кладки. Если есть возможность, то лучше всего купить готовую сухую смесь (например, Печник) для печей и каминов, а также специальную смесь для приготовления жаропрочного раствора. Последний используют при облицовке стенок внутри топки вместе с шамотным кирпичом.

Для кирпичного камина потребуется следующее:

  • кирпич красный и шамотный;
  • глину, песок или готовую смесь;
  • цемент, ПГС и щебень для фундамента;
  • уголок 5×5 см;
  • задвижку (вьюшку);
  • емкость для раствора;
  • кельму или мастерок;
  • кирочку для раскалывания кирпича;
  • отвес и уровень строительный;

Прежде чем сделать угловой камин своими руками, нужно будет залить под него фундамент. Так как почва в помещении не промерзает, достаточной будет глубина 30-40 см. Размер основания должен быть на 10-15 см больше контура будущего сооружения.

Выкопать котлован треугольной или квадратной формы, уложить на дно слой ПГС толщиной 10 см и утрамбовать, выравнивая поверхность. Для заливки приготовить раствор из 1 части цемента, 3 частей ПГС и 4 частей щебня фракцией 2-3 см. Залить бетон в котлован. Сделанный фундамент должен окрепнуть в течение 21 дня. Только после этого можно переходить к кладке стен камина и возведению дымохода.

Пошаговая инструкция

По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.

Как построить камин из кирпича:

  1. Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
  2. Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
  3. На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
  4. Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
  5. На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
  6. После полного высыхания фундамента демонтируйте опалубку.
  7. Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
  8. Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
  9. При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
  10. Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
  11. Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
  12. Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
  13. Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
  14. Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
  15. Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.

Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.

Поэтапное строительство кирпичного камина

Учитывают противопожарные требования при выборе места расположения очага

Особенно это важно в деревянных домах. Для такого варианта выбирают отдельный навесной дымоход, а при проходе сквозь крышу делают хорошую изоляцию. Труба не должна касаться конструктивных элементов кровли, например, стропил, балок, обрешетки

Труба не должна касаться конструктивных элементов кровли, например, стропил, балок, обрешетки.

Нежелательно ставить источник тепла напротив стен, где есть окна или входная дверь. Тяга в дымоходе камина достаточно сильная, поэтому появится сквозняк. Но приток свежего воздуха тоже нужно организовать, чтобы горение происходило интенсивнее. Требуется жесткое и прочное основание, т. к. камин из кирпича имеет значительный вес.

Закладка фундамента

Под массивный камин требуется надежная опора — фундамент

Опору строят так, чтобы с несущим основанием здания не было связи. Если камин устраивают рядом с нагруженной стеной, между двумя фундаментами делают прослойку из песка толщиной не меньше 6 см. Основание заливают на такую высоту, чтобы первые кирпичи кладки становились вровень с чистовой отделкой пола.

Под бетоном делают подушку из песка и щебня, кладут слой гидроизоляции, чтобы края покрывали стенки опалубки. Бетон готовят в пропорции 1:3:5 (цемент, песок, щебень, соответственно). В массе устанавливают арматурную сетку. Габариты основания делают больше низа очага на 100 мм с каждого бока. Опалубку снимают на 8 – 10 день, а кладку начинают после двух недель.

Кладка кирпичной конструкции

Стенки выгоняют по схеме порядовки.

Пошаговая инструкция углового камина из кирпича своими руками:

  • делают кладку внутренних перегородок из кирпича шамота;
  • выполняют наружные стенки из керамических элементов;
  • на угловом соединении предусматривают срезы по диагонали;
  • в двенадцатом ряду ставят металлическую полосу;
  • в области задней стенки кирпич кладут тычком, чтоб образовать свод с 13 до 16 ряда;
  • сужение дымового канала начинают с 15 ряда, а в 16 снова расширяют и монтируют заслонку для чистки дымохода.

Возведение дымохода

Вывод дымохода и защита стен от высокой температуры с помощью каменной ваты

Канал делают прямоугольного или квадратного сечения размером 14 х 20 или 14 х 14 см. Кладку выполняют тычковыми или ложковыми рядами. Внутри не допустимо оставлять наплывы раствора, нужно заполнять швы, и выглаживать до получения гладкой плоскости. Наружную часть дымохода штукатурят, но внутреннюю оставляют без такой отделки.

Иногда внутри кладки ставят насадную трубу, нижний край которой монтируют прямо на печку. Стыковку сопровождает перевязка кирпичом для усиления. Верх дымохода выводят выше конька кровли на 0,5 -1,0 м, чтобы была сильная тяга.

Облицовка камина

Готовую кладку отделывают изразцами, мрамором, лицевым кирпичом, натуральными камнями, плиткой. Над топкой делают различные полки, есть вариант размещения телевизора, часов. Вначале обшивают низ камина, используют клей для плитки.

В оформлении применяют кованые решетки или декоративные металлические элементы, скульптуры. Деревянные детали отделки изолируют от жара, покрывают защитными составами. Облицовка должна стойко выдерживать высокую температуру без деформации и отслаивания, материал должен быть простым в обслуживании, чистке, долговечным.

Кладка

Между первым рядом основания камина и фундаментом настилается слой рубероида. Далее, строго по проекту, в котором имеется порядовка, выполняется кладка камина. Порядовка – это пошаговая инструкция, которая позволяет вести работы, основываясь на ранее разработанные схемы, зарекомендовавшие себя с положительной стороны. Мы не ставим перед собой задачи охватить все существующие проекты, для этого есть другие ресурсы. Мы рассмотрим наиболее простой вариант углового камина, с которым справится даже дилетант в печном деле.

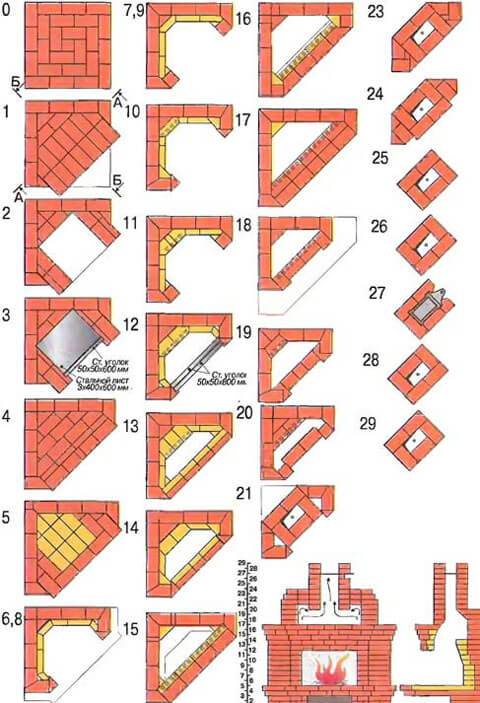

Простая порядовка

Обратите внимание, что первый ряд имеет форму квадрата. Выложите его, тщательно проверив горизонтальность уровня

Это условие обязательно нужно выполнить. Класть кирпичи следует с использованием всех правил перевязки. Перед тем как сделать новый ряд, выложите его без применения раствора. Этот способ позволит обработать кирпичи при необходимости без демонтажа кладки.

Комментарий к строительству удобно представить в виде перечня видов работ по рядам:

  • 1 — формирование горизонтального основания. Если не выдержать уровень, то возможны деформации конструкции, приводящие к нарушению целостности кладки.
  • 2 — проем на схеме – это отдел для хранения дров. В нашей модели он играет, скорее, декоративную функцию, так как получится довольно тесным.
  • 3 — перекрытие выполнено из металлического листа.
  • 4 — дублируется перекрытие кирпичной кладкой.
  • 5 — из шамотного кирпича начинает формироваться отсек для сгорания топлива.
  • 6-8 — возведение топки. Цветом показано применение шамотного кирпича при выкладке стенок топки.
  • 9-13 — в углу наблюдается формирование дымового зуба. Все остальные элементы дублируются.
  • 14-17 — наблюдается смещение кладки с фасадной стороны. Это способ формирования каминной полки.
  • 18-20 — дымовой проем переходит в канал дымохода.
  • 21-29 — канал дымохода.
  • 27 — установка шибера.

На схеме нет продолжения для возведения самой трубы дымохода. В различных способах представления она может быть выполнена из кирпича или иметь круглое сечение, так как используется металлическая труба.

При обеспечении прохождения дымного канала сквозь потолочное перекрытие необходимо обеспечить защиту поверхности от воздействия температур. Подбирая сочетания по цвету, стилю и, конечно же, по назначению, можно применять асбестовый лист или плиты из минеральной ваты.

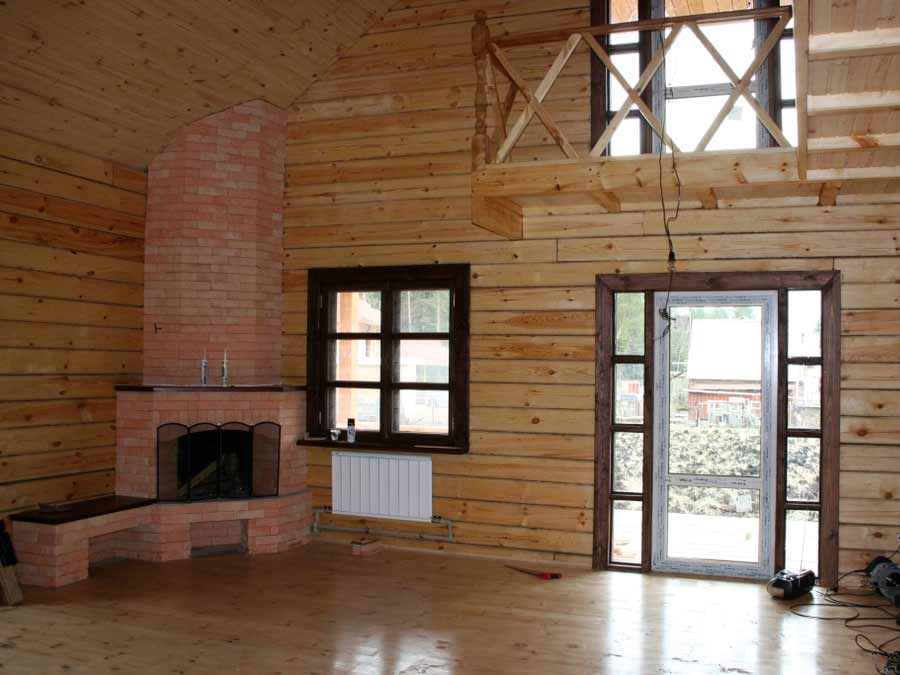

Готовое к работе сооружение

Дымоход по периметру обкладывается изолирующим веществом. Подобную манипуляцию необходимо провести и при выводе трубы через кровлю. Осложняется задача тем, что придется обеспечить герметичность, чтобы во время дождя вода не проникала в чердачное помещение. Эту задачу значительно упростит применение современных герметиков.

Расчет размеров

Прежде чем отправляться за материалами и приступать к кладке камина из кирпича, необходимо рассчитать его размеры и определиться с формой. В первую очередь следует произвести расчеты топочного отделения – от него будет зависеть мощность камина, а следовательно и габариты остальных составляющих.

В комнатах со стандартной высотой потолков соотношение площади отверстия топочной камеры к площади помещения составит около 1:50. Если площадь комнаты 15 м², площадь портала будет 0,3 м², если комната 20 м², портал будет 0,4 м² и т.д. При этом следует учитывать, что высота портала должна быть на 1/3 меньше его ширины.

На изображении ниже вы сможете визуально оценить правильные пропорции каминной топки:

Дым из топки поднимается в хайло (дымосборник), проходит через перевал, не позволяющий дыму и саже попадать в помещение. Над дымовым отсеком расположена специальная задвижка для перекрытия доступа холодного воздуха с улицы через дымоход, когда камин не используется.

Хорошо подумайте, где будет стоять будущий угловой камин из кирпича. Размеры конструкции должны гармонично вписываться в интерьер или даже влиять на его формирование. Так, вокруг камина можно поставить кресла и журнальный стол, организовать рядом рабочее место или просто постелить теплый ковер. При выборе места определите, где будет проходить дымоход через перекрытия на улицу. Для этого подойдет наружный угол комнаты или внутренний – это дело вкуса и зависит от планировки.

Чертежи камина

Когда с месторасположением и габаритами покончено, осталось определиться с последовательностью работы. К счастью, для этого существует такая полезная вещь как порядовка. Угловой камин из кирпича, как и любой другой, построить «на глаз» невозможно. Эффективный результат возможен только в случае строгого соблюдения инструкции.

Порядовка нужна не только для того, чтобы видеть каждый свой шаг, но и для расчета необходимого количества стройматериалов. Она подробно показывает, сколько кирпичей нужно на каждом этапе работы, поэтому остается лишь сложить все данные и не забыть прибавить к ним 10% про запас (на случай ремонта, брака или боя). В самом конце статьи вы найдете подробную порядовку одного из вариантов угловых каминов.

Материалы для камина

Для кладки каминов можно использовать только глиняный полнотелый обожженный и шамотный кирпич. Помимо этого вам понадобится глиняный кладочный раствор. Его делают из просеянного мелкого песка (лучше карьерного, а не речного) и глины (в идеале синей). Для прочности в раствор добавляют портландцемент не ниже М300. Для строительства прочного фундамента нужен щебень, шамотная или кирпичная крошка. Колосник будет сделан из арматуры, а перемычки портала – из стальных уголков.

Топливник необходимо выкладывать только шамотным кирпичом, а корпус и дымоход – глиняным красным. В том случае, если топливный отсек отделен от корпуса камина «теплым швом», для кладки последнего можно использовать перфорированный кирпич, сэкономив на материалах. Для кладки той части дымохода, которая расположена снаружи (над крышей) можно взять отделочный кирпич, поскольку он обладает высокой атмосферостойкостью.

При замешивании раствора сперва просейте песок через сито с ячейками 1,5 мм, а потом добавляйте его малыми порциями, чтобы добиться идеальной консистенции – раствор должен слегка прилипать к мастерку. Пропорции глины и песка зависят от жирности глины. Ориентировочно их берут в соотношении 2-2,5 части глины и 1,5-2 части песка.

Схема камина из кирпича

Чертежи каминов: просто о сложном

Остальные ряды представляют собой:

  • 2 и 3 ряд укладывается всплошную, при этом следует учитывать высоту топки, которая должна на 25 см быть выше напольной поверхности.
  • 4 ряд закладывает каминное основание.
  • 5 рад называется поддувало-зольником. В данном случае необходимо установить 3 металлические полосы, которые будут использоваться в качестве опоры под колосниковую решетку.
  • 6 ряд размещает полосы опоры, именно на него и укладывается вышеупомянутая решетка.
  • 7 ряд закладывает нижний окладный портал для камина своими руками.
  • 8 – 30 ряды образуют портальные стенки, в данном случае следует обязательно перевязать все швы.
  • 11 ряд начинает образование наклонного зеркала для стены, находящейся сзади.
  • 14 и 14 ряды формируют портальное перекрытие, в то время как зеркальная кладка по-прежнему продолжается, так как она будет завершена только на 16 ряду. Затем начинается зубная кладка, с дымоходной стороны зуб необходимо промазать глиняным раствором.
  • 17 и 19 ряды закладывают фасад, облицовка камина кирпичом на данном этапе должна быть стесана по направлению к хайлу.
  • 20, 21 и 22 ряды закладывают дымоходное отверстие. Размер дымохода для камина должен быть в пределах 0,14 х 0,24 метров. При этом на 22 ряду следует монтировать задвижку.
  • 23 ряд формирует дымоходное отверстие и придает ему форму ласточкиного гнезда.

Общая информация

Процесс установки дивана и кресел по дуге перед подобным камином может позволить создать спокойное пространство возле него. В прошлом при подобном размещении печи достаточно часто применялись наклонные стенки дымовой камеры. Угловой камин из кирпича в доме может быть размещен как у внешней стороны стенки, так и у внутренней. Главное при этом – учесть правильное расположение будущей трубы.

Если печь расположена у внутренней стены, над которой есть некий перепад кровли, следует это принять во внимание: каминная труба в доме в подобном случае должна обязательно быть выше конька основной кровли. Задняя стенка и труба могут достаточно сильно нагреваться при длительной топке, следовательно, в доме с деревянными стенками и крышей понадобится позаботиться о некоторых противопожарных мероприятиях

Говоря о том, как сделать камин угловой из кирпича в доме, следует знать методику строительства подобной угловой конструкции для конкретной комнаты. В данном случае в качестве примера будет рассмотрена маленькая веранда или комната, которая имеет площадь 10-15 кв. метров.

В данном материале будет содержаться порядовка печи (чертеж), схема ее кладки, рассматриваться особенности исполнения разных элементов камина.

Особенности эксплуатации

  • Прежде чем разжечь камин в первый раз, необходимо подождать до полного испарения воды в растворах кладки. Это около 30 дней.
  • Первый розжиг осуществляйте с малым количеством топливного материала. Затем постепенно увеличивайте его.
  • Некоторые топки имеют ограничения по максимальному времени использования. Помните об этом. Нарушение этого правила может привести к разрушению топки.
  • Заслонка камина открывается во время его работы. Как только топливо сгорело, её нужно закрыть.

Не игнорируйте эти простые правила. В противном случае последствия могут быть непоправимыми. Вплоть до отравления угарным газом из-за незакрытой заслонки.

Теперь вы самостоятельно можете построить у себя дома камин, который подарит вам много приятных и тёплых вечеров в кругу семьи, друзей и близких.
