Твердотопливные котлы Stropuva длительного горения: инструция и характеристики

Как запустить котёл Стропува

Для начала необходимо приобрести комплект обвязки для связки оборудования с отопительной системой. Мы рекомендуем купить комплект с возможностью подключения бойлера косвенного нагрева. Он включает в себя набор труб, группу безопасности, расширительный бачок и циркуляционный насос. Также в продаже представлены комплекты для подключения тёплых полов.

Использовать сырые дрова не рекомендуется – это станет препятствием для нормальной работы котла.

Розжиг осуществляется следующим способом – вот вам краткая инструкция по применению:

  • Загружаем полную камеру сгорания дров при поднятом распределителе воздуха.
  • Засыпаем готовую кладку древесными опилками.
  • Открываем заслонку переключения на дрова.
  • Открываем воздушную заслонку на 3-5 см.
  • Разжигаем верхний слой, прикрываем загрузочную дверцу, оставляя щель шириной 3-5 см.
  • Дожидаемся уверенного горения, закрываем загрузочную дверцу и сразу же опускаем распределитель воздуха.

Обратите внимание, что прочистная дверка должна быть закрытой. Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно

В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию

В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию

Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию.

Новые узлы обвязки для твердотопливных котлов Stropuva уже в продаже

Рекомендуемая схема обвязки котла длительного горения Стропува S40/S40U (вариант 2)

Работа схемы с подключением бойлера, без резервного котла и теплого пола

Циркуляционный насос (P) подает теплоноситель из системы отопления, прогоняя его через котел.

Нагретый теплоноситель из котла Stropuva S 40 (1к) поступает через бойлер косвенного нагрева (B). При достаточном диаметре входящих патрубков бойлера, вентиль (3) закрывается и весь поток теплоносителя идет через бойлер, который подключен последовательно, поэтому вода в нем нагревается быстрее.

После нагрева бытовой воды (ГВС), теплоноситель поступает в систему радиаторов.

(bk3 – 17) – балансировочный вентиль, предназначенный для регулировки проходящего потока. С его помощью поток от циркуляционного насоса распределяется так, чтобы его хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока зависит от мощности циркуляционного насоса и может быть изменен путем переключения положений скорости насоса. Достаточно циркуляционного насоса мощностью 50–100 Вт.

(bk1 – 3) – балансовый кран защитного самотечного радиатора, при помощи которого поток настраивается таким образом, чтобы возвратный патрубок радиатора был примерно на 40°C холоднее подающего патрубка.

Рекомендуемая схема обвязки твердотопливного котла длительного горения Стропува S40/S40U с подключением бойлера и теплого пола, без резервного котла

Рис.8. Элементы сборного узла котельной

1. Воздухоотводчик, 2. Редукция ø 25 – 1, 3. Редукция ø 32 – 25, 4. Ниппель ø 25, 5. Тройник ø 25, 6. Соединение ø 25, 7. Колено ø 25 внутр., 8. Ниппель ø 15, 9. Предохранительный клапан давления 1,5 бар, 10. Шаровой кран с гайкой ø 25 внутр., 11. Шаровой кран с гайкой ø 25 внутр., 12. Гаечное соединение циркуляционного насоса ø 25, 13. Циркуляционный насос, 14. Шаровой кран ø 15 внутр., 15. Трехходовой распределительный клапан ø 25, 16. Гаечное соединение клапана ø 25, 17. Колено ø 15 внутр./нар., 18. Колено ø 25 внутр./нар., 19. Фильтр ø 25, 20. Балансировочный вентиль ø 25, 21. Редукция ø 25 –20, 22. Бак расширительный, 23. Заглушка ø 25 нар., 24. Крестовина ø 25, 25. Тройник ø 25 – 15, 26. Трехходовой смесительный клапан ø 25, 27. Балансовый кран ø 15, R – в/из радиаторы/ов, B – в/из бойлер/а, F – в/из обогрев/а пола, Н – в/из сушилки/ок с терморегулирующими вентилями

Трехходовой распределительный клапан ø 25 (15) можно установить ручной.

Рис.9. Рекомендуемая схема обвязки котла длительного горения Стропува S 40 (вариант 3)

Работа схемы с подключением бойлера и теплого пола, без резервного котла

Теплоноситель, нагретый в котле Stropuva S40/S40U, проходит через стальные трубы ø 25. Воздух из аппарата удаляется через автоматический воздухоотводчик (0). На наружном контуре устанавливается предохранительный клапан (9).

Теплоноситель по наружному контуру направляется на трехходовой смесительный узел (12). Смесительный узел (12) в нижней части контура необходим для смешивания обратного теплоносителя после циркуляционного насоса.

Разница температур теплоносителя подающей и обратной линии должна находиться в пределах 15-20°С. Соответственно, при температуре подающей линии равной 75°С, температура обратной линии должна быть равная 55-60 °С.

Бойлер (4) подключается в малом контуре через вентиль (8а, 8b). После нагрева бойлера вода поступает в ближайший радиатор (2) через балансовый вентиль (8с).

Дополнительный радиатор (2) необходимо подключить автономно. Радиатор необходим для предотвращения перегрева котла при отключении циркуляционного насоса (7а).

Система радиаторов подключается в верхней части малого контура через вентиль (8d). Обратная линия от радиаторов подводится к циркуляционному насосу (7a) через вентиль (8f). На малом контуре после отбора теплоносителя к радиаторам, производится подключение теплых полов через циркуляционный насос (7b).

Теплоноситель обратной линии теплых полов подводится к трехходовому распределительному клапану (6) через вентиль (8е).

Трехходовой смесительный клапан (6) необходим для смешивания подающей и обратной линии и доведения температуры подающей линии теплых полов до температуры 25-35°С.

Трехходовой разделительный клапан (12) присоединяется к циркуляционному насосу (7а) к общей обратной линии. В нижней части контура после смесительного узла (12) устанавливается балансировочный вентиль (13) с расходомером, для регулировки потока воды в котел.

В обратной линии после балансировочного вентиля (13) монтируются спусковые вентиля (14а, 14b) для подпитки и слива теплоносителя из системы, а также расширительный бак (10). Давление в расширительном баке должно быть 0,5-0,8 атмосфер.

Частые ошибки при монтаже котла

Последствия
Монтаж производится с нарушениями требований по установке и обвязке котла.Работа котла не будет соответствовать заявленным техническим характеристикам и показателям. Преждевременный выход котла из строя и износ комплектующих. Прорывы в трубопроводе системы отопления.
Установка дымовой трубы с нарушениями заявленных требований.Отсутствие тяги в дымовой трубе, образование конденсата и воздушной пробки в дымоходе, нестабильное горение топлива в котле, образование высокой концентрации угарных газов. Слишком сильная тяга может привести к перегреву котла.
Заливка бетонной стяжки для основани кот- ла недостаточной толщины (менее 10 см) на деревянный пол (пол из горючих материалов).Возгорание деревянных конструкций под бетонным основанием.

Устройство и принцип работы

Устройство котла Стропува изнутри выглядит как два цилиндра, установленные по принципу «труба в трубе», то есть малый располагается в большем по диаметру, что в свою очередь отделён от стенок котельного корпуса особой тепловой изоляцией.

Контур отопления (тепловой обменник) находится между этими цилиндрами. В маленьком цилиндре располагается камера сгорания. Горючее загружается через особую дверку на лицевой части корпуса, очищение от золы осуществляется через нижнюю дверку. Котёл устроен таким образом, что сгорает лишь часть топлива, находящаяся на поверхности.

На этот внешний слой поленьев и угля, из-за встроенного распределителя, через трубу поступает тёплый воздух из специальной камеры для его нагрева. Вместе со сжиганием верхнего слоя дров данный распределитель опускается вместе с очагом горения топлива в нижнюю часть твердотопливного агрегата. Нужно сказать, что воздушный распределитель всегда находится внутри очага горения.

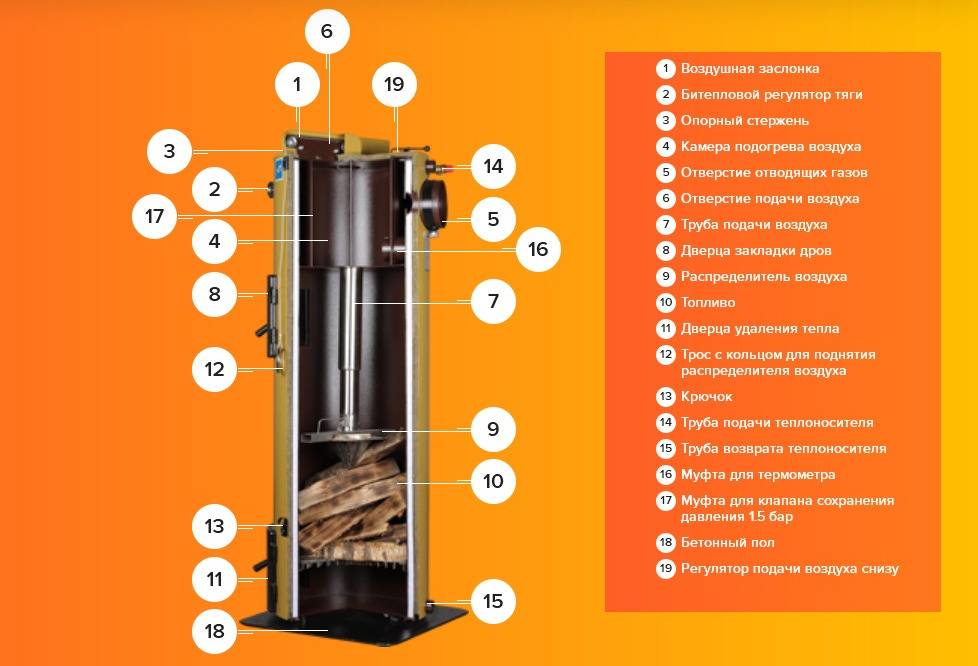

Устройство котла Стропува

Обозначение
1шибер
2битепловой регулятор тяги
3опора регулятора тяги
4камера для нагрева воздуха
5выход продуктов сгорания
6патрубок для подачи воздуха в котёл
7телескопическая труба
8загрузочная дверца
9воздушный распределитель
10твёрдое топливо
11дверца прочистная
12цепь для поднятия воздушного распределителя
13крюк
14выход теплоносителя
15вход теплоносителя
16место для термометра
17место для предохранительного клапана
18основание котла
19регулятор подачи воздуха в нижнюю часть котла

С целью регулирования воздушной подачи в котёл и температуры жидкости в теплообменнике установлен битепловой регулятор тяги, располагающийся сверху котельного корпуса. С помощью его коэффициент полезного действия может достигать более 86%.

Продукты сгорания обволакивают камеру сжигания снаружи и выводятся через особое отверстие в дымовую трубу, способствуя по пути достижению большего теплосъёма внутри корпуса котла.

https://youtube.com/watch?v=HM1z2HwB6mU

Котел из газового баллона

Бубафоня из газового баллона (чертеж приложен) – это наилучшее решение. По сути, это готовый корпус с днищем. Остается только отрезать скругленный верх, который прекрасно будет справляться с ролью крышки.

  • Перед началом резки надо открыть вентиль баллона, чтобы спустить остатки газа. Специалисты вообще советуют перед любыми манипуляциями с баллоном промыть его теплой водой. Для чего откручивается вентиль и в отверстие заливается вода.
  • Срезать крышку можно болгаркой из газовым резаком. Рез производится по началу скругления.
  • После чего линию среза на корпусе и крышке надо доработать болгаркой, на которую насаживается шлифовальный камень. Чистота кромок – основное условие правильной сборки бубафони.

Бубафоня из газового баллона

Сборка распределителя воздуха

Основной элемент распределителя воздуха – блин, который вырезается из листового железа. Основной его параметр – диаметр. По сути, это внутренний диаметр газового баллона, из которого надо вычесть две ширины зазора между блином и стенками корпуса печки. Есть определенные строгие нормы зазора. Они соответствуют соотношению – 0,05D, где D – это внутренний диаметр баллона. К примеру, если D равно 300 мм, то зазор будет равен 15 мм. Теперь можно подсчитать и диаметр блина: 300-15×2=270 мм.

Теперь необходимо определиться с размерами ребер, которые будут утяжелять блин и создавать зазор между ним и топливом. Обычно для этого используется соотношение: 1:D. Но многое будет зависеть от диаметра используемого газового баллона. То есть, данное соотношение не для всех диаметров одинаковое. К примеру, для D=600 мм, высота ребер будет равна 60 мм. Для D=300 мм, высота будет равна 40 мм.

Что касается толщины листа, из которого будет вырезан блин, то здесь также есть свое соотношение относительно диаметра корпуса бубафони (с водяным контуром или без такового). И чем меньше диаметр печки, тем толще в ней должен использоваться блин. Данный размерный показатель является критичным, то есть, он должен быть точным. Проводимые расчеты очень сложны, поэтому мастера пользуются уже готовыми соотношениями.

Диаметр печки, ммТолщина блина, мм
3006-10
4006-8
6004-6
8002,5-4

В качестве ребер для распределителя воздуха можно использовать разные профили (готовые или изготовленные своими руками). На фото ниже показано несколько вариантов, которые можно использовать при изготовлении печи бубафони своими руками (схемы и чертежи здесь не нужны). Все достаточно просто. Главное – правильно по размерам нарезать элементы, правильно их уложить по месту и приварить. Кстати, сварку необязательно проводить по всем линиям стыка, можно ее провести по участкам.

Сборка распределителя воздуха

Обратите внимание на вторую картинку, где показан распределитель с изогнутыми ребрами. Такую конструкцию устанавливают в печки с большой высотой и небольшим диаметром

  • Во-первых, таким образом, увеличивается путь воздуха из трубы до топлива.
  • Во-вторых, происходит завихрение, что помогает в небольшом объеме максимально сжигать его.

Немного о дымоходе

Сечение дымохода котла бубафоня зависит от объема заложенного топлива и от теплоемкости его сгорания. Формула такая:

S=1,75 x e x M, где е – это теплоемкость топлива, М – масса закладки. Теплоемкость у каждого вида топлива разная. Вот только несколько видов.

  • Дрова – 2,82 кВт/ч.
  • Опилки – 3,2.
  • Уголь – 4,85.
  • Брикеты из разных пород дерева – 3,1-3,5.
  • Торф – 2,36.

Плюсы и минусы

Отзывы владельцев говорят о том, что отопительные котлы данной фирмы обладают многими преимуществами. Stropuva лучше, чем его аналоги, по многим параметрам. Главным плюсом, безусловно, является непрерывное горение и возможность использовать одну закладку на протяжении долгого срока. Например, если в качестве топлива выбрать каменный уголь, то одной загрузки хватит практически на неделю, а брикетов – на два дня. Если же отапливать помещение предстоит дровами, то закладки хватит на тридцать часов. Стандартные же модели способны функционировать на одной закладке не более восьми часов. По словам пользователей, устройство очень легко использовать, с ним не возникает никаких проблем с загрузкой.

Котлы Stropuva также являются достаточно экономичными. Они сами относительно недорого стоят, также как и применяемое топливо, в качестве которого подойдет обычная древесина, уголь, щепки либо же другие распространенные материалы. Если сравнивать продукцию Stropuva, являющуюся твердотопливным устройством, с обычным пеллетным котлом, то выгода будет очевидной. Не возникнет и излишнее потребление топлива – только столько, сколько нужно. Можно изменить режим в зависимости от меняющихся условий и тем самым продлить часы горения одной закладки. Например, если на улице потеплеет, то потребуется меньше энергии, а значит, котел будет работать на топливе дольше. Расходы на отопление при переходе на Stropuva при этом сокращаются приблизительно вполовину.

Котел от Stropuva все время работает в наилучшем режиме. Обычный котел работает, пока не сгорит все топливо, и за короткий срок выделяет огромное количество тепла. Поэтому приходится либо все время обновлять закладку, либо же дополнять конструкцию теплоаккумулятором, который будет запасать тепло. В Stropuva сгорает только небольшая часть топлива и никаких дополнительных устройств не требуется. Коэффициент полезного действия котлов достигает 90%, а сам он энергонезависим и способен работать практически с любым твердым топливом. Даже если в отдаленных районах не будет электричества, Stropuva все равно станет успешно эксплуатироваться. Стоит также упомянуть, что сам котел – довольно компактный и не занимает много места, его очень легко очищать, а функционировать он способен до 5 лет.

Отличаются котлы данного вида и безопасностью для пользователей. Устройство выполнено из стали, отличающейся повышенной жаропрочностью и термостойкостью. Если будет пожар, то котел все равно не взорвется. Кроме того, конструкция оснащена специальным клапаном для защиты, который в случае опасности активирует режим тушения. Stropuva легко укомплектовывается радиаторами и бойлерами, подсоединяется к теплому полу, а также любой системе отопления. Для разных подключений можно будет устанавливать разную температуру. Например, у теплого пола будет поддерживаться температура в 33 градуса, а батарей – 55 градусов.

Главным недостатком таких котлов все же считается цена – придется заплатить более 80 тысяч рублей. Также плохо и то, что устройство крайне резко реагирует на изменение качества теплоносителя, чаще всего жидкостного. Отличаются сложностью и некоторые моменты эксплуатации. К примеру, если топливо будет сжигаться с недостаточным количеством воздуха, то изнутри начнет появляться конденсат. Металл, подвергаясь агрессивному воздействию, начнет разъедаться, а затем возникнет корочка, тормозящая передачу тепла.

Наконец, Stropuva требователен к выбору топлива. Влажность сухих дров не может превышать 15%, в противном случае изнутри опять начнет образовываться конденсат. Плохо и то, что во время эксплуатации образуется много отходов, то есть золы. Когда топливо перемешано с золой, образуется ненужный слой, тем самым уменьшается температура горения.

Некоторые пользователи выделяют такой минус, как неудобство загрузки. Топливо нужно формировать максимально плотными рядами, что не очень просто при выборе дров. Кроме того, конструкция сделана таким образом, что не всегда получается дотянуться до нижнего уровня топлива.

Резервирование работы

Котёл Stropuva порадует длительным горением топлива. Но даже в этом случае можно прозевать момент следующей закладки. В результате этого температура теплоносителя в отопительном контуре начнёт падать. Чтобы этого не произошло, рекомендуем установить в контур резервный электрический котёл. Обнаружив падение температуры ниже заданного предела, он включится и поддержит заданный температурный режим.

Потребление электроэнергии будет небольшим, если не забыть о закладке дров на 2-3 дня. Подавляющую часть времени котёл будет гореть, даря потребителям тепло. Поэтому гигантских расходов ждать не стоит. К тому же вспомогательный котёл не обязательно должен быть таким же мощным, как основной – вполне достаточно модели мощностью в 2-3 раза ниже, чтобы не застучать к утру зубами. Также рекомендуем поработать над утеплением своего жилища, чтобы оно подольше сохраняло накопленное тепло.

Обвязка системы

Обвязка котла ничем не отличается от остальных твердотопливных агрегатов

При обвязке устройства кроме обычных радиаторов отопления в систему нужно включать предохранительную батарею, на которую не нужно ставить терморегулятор. Этот конвектор должен быть врезан первым на подающей трубе рубашки через балансировочный кран и смонтирован таким образом, чтобы теплоноситель мог перемещаться в нем самотеком на случай отключения электричества.

Все остальные радиаторы идут другим контуром через обычные вентили и обраткой замыкаются на циркуляционный насос. Сам насос шунтируется через трехходовой клапан, который вторым каналом подсоединен к обратному патрубку агрегата и управляется термодатчиком, установленным на обратной трубе батарей.

Среди самых востребованных моделей котлов твердотопливных Stropuva можно выделить дровяной агрегат Stropuva 10S и универсальное устройство Stropuva 20U, на 10 и 20 киловатт мощности соответственно, предназначенные для отопления загородных коттеджей.

Особенности твердотопливных котлов Стропува

Главным отличием агрегатов Stropuva является длительное горение. Оно достигается путем сочетания принципа верхнего послойного сгорания и конструктивных особенностей изделия.

Устройство

Конструкция котла представляет собой шахту из двух стальных цилиндров, расположенных один внутри другого. Между ними циркулирует теплоноситель — вода.

Внутри меньшего цилиндра находятся камера сгорания и зона нагрева воздуха. Сверху в топку подается подогретый воздушный поток с помощью телескопической трубы с воздухораспределителем на конце. Воздуховод опирается на топливо и опускается вместе с ним по мере прогорания.

Корпус обшит теплоизоляцией. На его передней панели расположены две дверцы: камеры загрузки и зольника.

Принцип работы

В устройстве реализован принцип горения сверху вниз. Он позволяет сгорать топливу медленнее, обеспечивая более эффективное использование тепловой энергии. Закладку поджигают сверху. Горит только поверхностный слой топливного материала. По мере его прогорания очаг постепенно опускается в нижние слои. Таким образом обеспечивается равномерность и длительность работы агрегата на одной порции топлива.

Подробнее о работе котла Стропува можно посмотреть в этом видео.

Преимущества

Покупка такого устройства для обогрева будет разумна, ведь у него немало преимуществ, которые рассмотрим более детально.

Плюсы котлов Стропува:

  1. Экономичность. Способ послойного горения сверху, в отличие от традиционного, не создает «лишнее тепло», выбрасываемое в дымовую трубу. Тепловая энергия высвобождается равномерно и успевает практически полностью передаться на обогрев теплоносителя, а не улицы. Котел не расходует топливный ресурс впустую.
  2. Энергонезависимость. Для работы прибора отопления в базовой версии не требуется подключения к электросети. Он полностью автономен.
  3. Безопасность. Отсутствие электрической и газовой составляющих снижают риск аварийности. При неправильной эксплуатации агрегат может выйти из строя и деформироваться, не причиняя при этом вреда окружающим предметам и людям.
  4. Длительный цикл горения. На одной закладке дров топка работает до 30 часов. На угле и пеллетах — еще дольше. Обслуживать прибор придется реже, чем раз в сутки. Идеально для тех, кто ценит свое время.
  5. Малоотходность. Зольную камеру достаточно очищать пару раз в месяц. Благодаря полному сжиганию остатков горения и смол практически не остается.
  6. Эффективность. КПД 85 % — гораздо выше по сравнению с традиционными водогрейными аппаратами.
  7. Дизайн и габариты. Устройство имеет современный внешний вид и не занимает много места в помещении.
  8. Широкая палитра из 7 цветов корпуса. Гармоничное решение можно подобрать для любого интерьера.

Недостатки

Нужно иметь ввиду и некоторые недостатки таких котлов.

Минусы устройств Stropuva:

  1. Цикличность. Котел проходит стадии растопки, горения и окончания работы в независимости от длительности цикла. Периодические приходится перезакладывать свежую топливную порцию, убирать золу, и заново разжигать топку.
  2. Неудобное окно загрузки. Через небольшую дверцу неудобно закладывать и распределять дрова.
  3. Стоимость. Чтобы купить котел Stropuva, придется потратить сумму, сопоставимую со стоимостью газового котла.
  4. Высокие требования к качеству топлива. Допускается сжигать материал влажностью не более 20 %. В противном случае на внутренних стенках образуется смола и копоть.

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Беремся за Бубафоню

Теперь выясним, почему печь бубафоня столь популярна. Что такого внес Бубякин в исходную конструкцию, что сделало ее повторяемой простейшими средствами в домашних условиях при сохранении параметров, сравнимых с фирменными?

Первое, что очень сильно затрудняет самостоятельное повторение оригинала – телескопическая штанга – воздуховод. Паразитное просачивание воздуха в топливную камеру серьезно нарушает режим горения, поэтому зазоры между его секциями должны быть минимальны. В то же время при длительной работе в тяжелых условиях недопустимо и заедание, а для обслуживания и ремонта этот узел труднодоступен. Поэтому штангу нужно делать из спецстали на промышленном оборудовании.

Схема печи бубафоня

Афанасий вышел из положения по-русски просто: взял и сделал воздуховод цельным, продетым в воротник в крышке печи. Тогда для него подойдет любая подходящая труба, а меняя высоту воротника и остаточный выступ воздуховода над печью, паразитный подсос можно свести к любому приемлемому значению. Кроме того, печь получается полностью разборной без применения инструмента, как автомат Калашникова, и очень простой, состоящей всего из трех сварных узлов, не считая дымохода.

Но тогда никак не пристроить воздухонагреватель, а подогрев поступающего воздуха необходим, иначе приличного КПД не жди. В Колымском крае это вопрос отнюдь и отнюдь не отвлеченный.

Бубякин решил и эту проблему в духе всей печи: сложный воздухораспределитель-дефлектор заменил достаточно тяжелым гнетом-«блином» с ребрами снизу. Таким образом удалось почти весь рабочий процесс загнать под блин: он своей тяжестью уплотняет горящий слой и воздух успевает прогреться как следует буквально за сантиметры пути от устья воздуховода. Это позволило при правильном исполнении печи и ее надлежащей эксплуатации избежать обратного горения, заодно уменьшив высоту печки едва ли не вдвое и сохранив в такой предельно простой конструкции (см. рис. справа) КПД свыше 70% Тепловая мощность регулируется, как и в «Стропуве», подачей воздуха.

Выход отходящих газов на дожигание был обеспечен также элементарно просто: в зазор между «блином» и стенкой печи. Доля пиролиза в зоне под блином в печи Бубякина возросла; соответственно усилилась и роль дожигания в пространстве над гнетом. Этим и некоторыми другими обстоятельствами, см. ниже, и объясняется трудность приспособления бубафони под отопительный котел.

Усовершенствованный воздухораспределитель котла Стропува
