Котлы на отработанном масле: самая подробная инструкция по выбору котлоагрегатов с водяным контуром и масляной горелкой, работаюшей на отработке, лучшие модели и производители, цены и отзывы

Дозатор

Специфика работы котлов на отработанном масле заключается в создании устройства для подачи топлива. Рекомендуется разработать простую и надежную схему, по которой масло будет поступать в камеру сгорания в нужном объеме.

Проектировщики котлов «Геккон» пошли по пути «наименьшего сопротивления». Был использован принцип сообщающихся сосудов. Дозатор устанавливается отдельно от котла и соединяется с ним с помощью топливопровода.

(Схема дозатора)

Регулировка подачи топлива происходит посредством установки положения поплавка. Он отрывает (закрывает) подающий кран. Таким образом можно уменьшать или увеличивать мощность отопления.

При расчете самодельной конструкции котла на отработанном масле необходимо учитывать следующие нюансы:

  • Объем дозатора;
  • Механизм его пополнения;
  • Материал изготовления поплавка. Он не должен разрушаться под воздействием топлива.

Имея общее представление о принципе работы котлов этого типа можно приступать к изготовлению конструкции своими руками.

Проверка печи перед эксплуатацией

Прежде чем устанавливать собранный своими руками котел на отработанном масле в помещении, нужно проверить его работоспособность на открытом воздухе.

Для этого:

  • заливаем в топливную камеру около 2 л отработки;
  • немного бумаги сворачиваем в трубочку и поджигаем;
  • бумагу можно пропитать специальным составом для костров, чтобы она лучше горела;
  • в нижний резервуар опускаем подожженную бумагу;
  • закрываем заслонку, оставив небольшой зазор;
  • с помощью заслонки регулируем подачу воздуха так, чтобы пламя было устойчивым;
  • отдавать тепло котел начнет спустя 5-7 минут.

Если нужно срочно потушить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в данном случае не подойдет.

После пробного запуска, если установка функционирует должным образом, можно перейти к ее установке в помещении.

Выбор места для котла на отработке выполняется с учетом таких моментов:

  • возможность свободного доступа к установке;
  • отсутствие в пределах досягаемости котла легко воспламеняющихся материалов;
  • малая проходимость места – желательно, в углу с отступом от стен не менее 50 см;
  • наличие качественной и исправной вентиляции.

По исходящему каналу нагретая вода будет попадать в отопительный контур, а по обратному – уже остывший теплоноситель поступает обратно в бак для нагрева.

Водяной трубопровод, в случае необходимости оборудованный радиаторами, разводят по всему помещению.

Место установки и подключение водяного контура

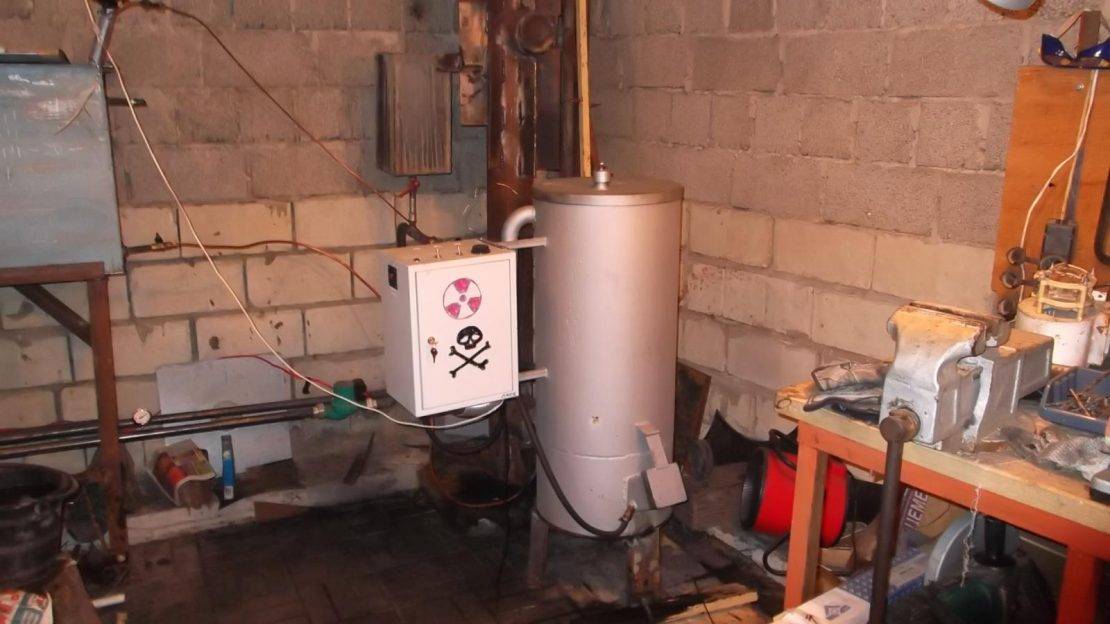

Когда котел уже готов и протестирован, можете устанавливать его в помещении. При выборе места учитывайте следующие особенности:

  • свободный доступ;
  • отсутствие рядом легковоспламеняемых материалов;
  • нельзя ставить его в проходных местах – идеальным будет угол, с зазором между печкой и стенами не менее полуметра;
  • обязательное наличие работоспособной, эффективной вентиляции.

Если необходимо обогревать помещение большой площади, монтируется водяной контур. Для этого в верхней части котла предусматривается специальный бак, в котором создан выход в отопительную систему (вверху) и обратный вход из нее (внизу):

  • по выходу нагретая вода будет поступать в трубопровод;
  • через входное отверстие охлажденная вода будет возвращаться для нагрева.

Трубопровод разводится по всему помещению, при необходимости устанавливаются радиаторы.

Как работает котел на отработке с водяным контуром – видео:

Требования безопасности

Чтобы созданная вами конструкция была максимально эффективной и безопасной, важно учитывать определенные требования:

  • четко соблюдать все правила и рекомендации;
  • строго соблюдать размеры, указанные в чертежах;
  • обеспечить полную герметичность и устойчивость.

Подбор топлива

В качестве горючего может использоваться фактически любое отработанное масло, в том числе и трансформаторное, и амортизационное. Уровень его чистоты не имеет значения – основное требование: отсутствие воды.

Также можно добавлять прочие маслянистые вещества, которые возьмут на себя роль определенного катализатора, обеспечивающего хороший процесс горения:

  • керосин;
  • мазут;
  • средство для розжига мангалов.

Категорически запрещено применять в качестве топлива для котла на отработке бензин, спирт и прочие легковозгорающиеся жидкости!

Техническое обслуживание

Важно обеспечить качественное техническое обслуживание, что гарантирует высокий уровень КПД, эффективность и безопасность оборудования. В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной

Поэтому обязательно учитывайте это при создании отопительного прибора

В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора.

Чистка предполагает следующие действия:

снимите дымоход;
поставьте любую тару, какую вам не жалко;
поставьте на дно тары снятую трубу;
осторожно, не слишком сильно постучите трубой по дну тары;
продукты горения выпадут на дно емкости.

С внешней стороны для чистки можете смело применять любые моющие средства.

Обзор котлов российского производства на отработанном масле

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования

На это следует обращать внимание при покупке котла

Мощный котел Ставпечь STV1 характеризуется высоким КПД

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт. Цена отопительного котла на отработанном масле – 108 тыс. руб.

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.

Дорогостоящие котлы на отработанном масле отечественного производства

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.

Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт. Стоимость котла – 460 тыс. руб.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения

Разновидности моделей

Печи на отработке можно сделать любой формы и конструкции.

В работе используют стальные листы, обрезки металлических труб, пустые кислородные баллоны, из инструментов необходимы болгарка, шлифовальный и сварочный аппарат, плоскогубцы.

Выделяют несколько моделей агрегатов с водяным контуром:

  • круглая печь из баллона;
  • конструкция из металлической трубы;
  • из сваренных листов стали;
  • с профилированной трубой в качестве основы.

В этом видео вы узнаете о печи на отработанном масле с водным контуром:

Распространённый вариант — устройство из трубы. Необходимо подготовить две детали с диаметрами 35 и 10 см. Полученная печь сможет обогреть комнату площадью до 80 квадратных метров.

Сначала вырезают и подготавливают все детали: элемент из меньшей трубы длиной 36 см, делают в ней 48 круглых отверстий дрелью. Затем вырезают из большей заготовки ёмкость для масла высотой 11 см, вторая деталь длиной 6 см должна плотно входить в первую. Протяжённость третьего элемента — 10 см. Из стали изготавливают крышку с отверстием для дымовой трубы, дно и задвижку с центральным проёмом для топливной ёмкости, заслонку для подачи кислорода. Также из стали подготавливают перегородку, приваривают её к верхней крышке. Из уголков вырезают четыре ножки.

У всех элементов зачищают места среза. Сваривают корпус из трубы, дна и ножек. Соединяют детали крышки нижнего бака, крепят на ней заслонку. Необходимо скрепить все составляющие верхней камеры, к её задвижке приваривают дымовую трубу. Ближе к отверстию подсоединяют перегородку. С корпусом сваривают верхний бак, плотно надевают его на нижний. Все швы затирают, обрабатывают герметиком, всю конструкцию покрывают антикоррозийным составом и органической краской. Готовую печь соединяют с дымоходом, второй его конец выводят наружу помещения.

Контур приваривают к поверхности печи или изготавливают для него отдельную ёмкость. Бак может быть любого размера, его плотно присоединяют к дымоходу и верхней камере печи. В стенке нужно сделать два проёма для горячей и остывшей воды. На выходе нужно закрепить манометр и термометр, рядом устанавливают расширительную ёмкость и циркулярный насос.

Одноконтурный или двухконтурный ↑

Одноконтурные водогрейные котлы (когда нагретый теплоноситель используется только для обогрева помещения) применяются также для снабжения технической горячей водой, например, для промышленных или санитарно-бытовых целей или в тепличных хозяйствах.

Что касается индивидуальных домов, более целесообразной считается установка двухконтурного водогрейного оборудования в коттеджах и частных домах для системы отопления всего дома и получения воды для санитарно-бытовых целей. Если дом оборудован таким котлом, то обычно отдельно бойлер уже не подключают за ненадобностью. Теплообменник встраивается в тело котла, и нагревание происходит за счет котловой воды.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

  1. Котел;
  2. Насос;
  3. Расширительный бак;
  4. Горелка;
  5. Компрессор;
  6. Специальный циркуляционный насос;
  7. Магистраль для входа и выхода теплоносителя из котла;
  8. Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент. Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным

Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Нюансы изготовления своими руками

Сложности в изготовлении для новичка зависят от самой конструкции котла. Схема узла утилизации топлива предусматривает наличие 2 частей: испарительного отсека и камеры сгорания.

Из емкости с запасом масла отработка самотеком либо при помощи насоса направляется в нижнюю часть устройства – испарительную. Здесь она согревается до температуры испарения жидкости.

Пары самостоятельно, по законам физики, перемещаются в верхнюю часть сооружения. В этой камере происходит их смешивание с атмосферным кислородом, поступающим по воздуховоду под давлением либо естественным путем.


Пары масла смешиваются с атмосферным кислородом.

Масляно-воздушная взвесь сгорает с образованием газообразных продуктов и выделением тепла. Дым с примесями и несгоревшими частицами удаляется по воздуховоду. Полученные калории используют для поддержания планируемых температур в помещении.

Основные сложности при изготовлении отопительного прибора:

  • соблюдение герметичности емкости хранения и путей подачи масла, обладающего повышенной текучестью;
  • необходимость исключить прямой контакт с корпусом камеры сгорания из-за высокой температуры стенок;
  • прокладка трассы воздуховодов, по которым отводятся ядовитые газы.

Указанные нюансы учитывают на стадии планирования.

Критерии выбора: на что обратить внимание

Чтобы приобрести устройство, подходящее по мощности и цене, нужно учесть несколько характеристик:

  • материал изготовления;
  • тип горелки, установленной в приборе;
  • мощность;
  • КПД;
  • стоимость.

Материал теплообменника

В устройствах, работающих на масле, теплообменники выполняют из 2 материалов:

  1. Стали. Изделия из этого сплава отличаются легкостью, низкой ценой, устойчивостью механическим повреждениям и перепадам температуры. Недостаток – чувствительность к коррозии, от которой не защищают даже специализированные составы. Срок службы такого котла – около 10-15 лет.
  2. Чугуна. Изделия из этого сплава не подвержены коррозии и служат более 30 лет. Среди недостатков – большой вес устройства, высокая цена и риск повреждения при ударах.

Коэффициент полезного действия

КПД котла – одна из важных характеристик устройства. Таким термином характеризуют эффективность модели, отношение количества использованного масла к объему полученной тепловой энергии.

Коэффициент полезного действия является важной характеристикой.

Показатель КПД большинства котлов варьируется в пределах 85-90%.

Типы газовых горелок по регуляции пламени

По типу горелки приборы на отработке делятся на несколько категорий:

  1. Одноступенчатые. У таких моделей переключатель имеет 2 режима (вкл/выкл). Регулировка мощности горения не предусмотрена.
  2. Двухступенчатые. Горелки такого типа могут работать на 50% или 100% мощности. Благодаря функции переключения можно снижать нагрузку на прибор. Это повышает экономичность и увеличивает срок службы.
  3. Модулируемые. Регулятор мощности имеет несколько положений в диапазоне от 10% до 100%. Такой вариант считается наиболее удобным и экономичным, т.к. позволяет поддерживать горение на минимальной мощности.

Мощность

Для расчета необходимой мощности прибора нужно учитывать характеристики отапливаемого строения:

  • климатические особенности региона;
  • материал, использованный при строительстве;
  • площадь.

Чтобы сделать расчет максимально простым и быстрым, специалисты советуют шаблонные вычисления. В списке стандартных характеристик жилого дома: кладка в 2 кирпича, отсутствие утепления и потолки 2,7 м. Для обогрева такого здания потребуется мощность котла 1 кВт на каждый 10 м² площади. Следует также учесть запас 15-20%.

Например, для обслуживания стандартного дома в 200 м², расположенного в Московской области, требуется устройство мощностью 23 кВт (200/10*1*1,15). Таким способом можно вычислить необходимую мощность котлов для обогрева зданий в большинстве регионов страны.


Для расчета мощности учитывают климатические особенности.

Корректировки потребуются для зданий:

  • на Крайнем Севере;
  • с высокими потолками;
  • с панорамными окнами.

Дополнительные критерии

Помимо основных критериев выбора существуют дополнительные характеристики котлов, влияющие на особенности эксплуатации:

  1. Безопасность. Ряд моделей отопительных систем имеет защиту от замерзания, перегрева и остановки насоса.
  2. Звукоизоляция. Устройства, сжигающие отработку, редко оснащаются изоляцией. Объясняется это тем, что такие котлы при работе издают много шума, поэтому их рекомендуется устанавливать в отдельных помещениях. Звукоизоляция в этих условиях становится излишней.
  3. Функциональность. Многие системы отопления имеют комнатный термостат, с помощью которого мощность регулируется с учетом температуры в помещении. В новых устройствах есть функции программирования работы котла на несколько дней.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

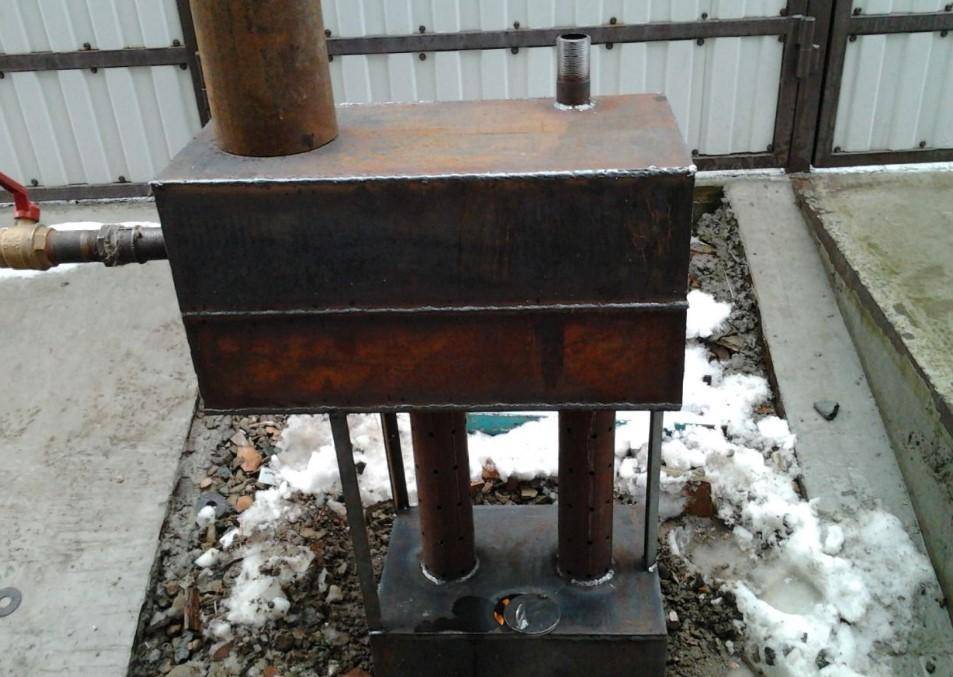

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

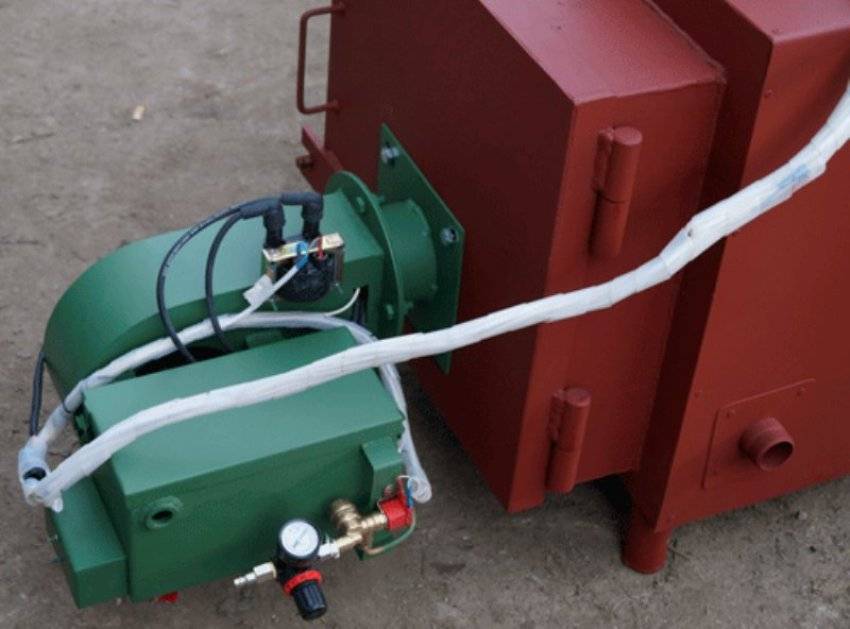

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Правила эксплуатации нагревателей на отработке

Отопительные котлы на отработке нужно подготовить к безопасной работе.

Порядок действий следующий:

  • Емкость с отработкой открывают заранее. Котел отключают от электрической сети.
  • В отсек для масла заливают топливо слоем толщиной до 10 мм. Отработка должна быть чистой.
  • Затем в тот же отсек доливают 100 мл керосина.
  • Фитиль смачиваю в специальной смеси для розжига, опускают его на дно емкости.
  • Затем отработку поджигают. Работу выполняйте в специальных защитных перчатках.
  • Закройте крышку емкости. Агрегат начнет работать.

Следите, чтобы масло не попадало на другие поверхности и детали отопительного устройства. Во время работы котла все окна и двери в помещении должны быть закрыты, чтобы не было излишнего поступления кислорода.

Регулярное обслуживание котла заключается в следующем:

  1. Для очистки теплообменника нужно снять заднюю панель. Для начала удаляют сажу при помощи щетки, а потом протирают камеру влажной тряпкой.
  2. При длительной работе на отработке форсунки придется менять каждый сезон.
  3. С такой же частотой нужно очищать топливные фильтры.

Особенно важно использовать очищенное топливо, поэтому не жалейте средства на покупку различных фильтрующих приспособлений. При сжигании очищенного масла обеспечивается максимальная производительность котла

Составление чертежа

Не обязательно делать котел по определенной схеме. На практике мастера выбирают оптимальный чертеж и адаптируют его согласно имеющимся условиям. Делается анализ имеющихся материалов, составляется перечень необходимых инструментов.

(Чертеж простого котла на отработанном масле)

Для начала можно рассмотреть конструкцию несложного котла. Он состоит из следующих компонентов:

  • Двух бочек. Нижняя необходима для установки отопительного оборудования, верхняя выполняет функции бака для воды;
  • Труба с отверстиями и крышкой заслонкой;
  • Емкость для масла.

Преимущество этой системы заключается в простоте изготовления. Но из—за отсутствия зольника и нагнетателя воздуха КПД у котла будет небольшой.

Лучше всего сделать самодельные аналоги исходя из фактических размеров конструкции.

Правила монтажа

Монтаж котлов на отработке аналогичен установке оборудования других видов. Основная отличительная особенность котельной на отработанном масле это то, что дымовую трубу нет необходимости возводить высоко, а достаточно поднять на высоту 4 м. Это связано с тем, что жидкое топливо сгорает бездымно.

Фото: rpgrant.com.ua

Однако стоит учесть некоторые рекомендации по установке:

Оборудование, не покрытое теплоизоляцией, размещать на дистанции не менее 500 мм от горючих поверхностей и 100 мм от несгораемых.
Наружную часть дымохода нужно выполнять утеплёнными конструкциями во избежание образования конденсата и сажи.
Установка группы безопасности обязательная.
Важно обустройство хорошей втяжной вентиляции для избавления от запахов. Приток можно осуществить с улицы.
Полезно предусмотреть регулятор оборотов вентилятора наддува и вентиль на маслопровод для управления мощностью.
Нужно установить термостат, выключающий поддув и подачу масла при перегреве теплоносителя.. При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
