Какие краны лучше ставить на радиаторы отопления: рекомендации и инструкции

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

• ручные;
• механические;
• электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

• программирование устройства температурных режимов на каждый день недели;
• «Boost» включает быстрый нагрев батареи;
• «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
• «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
• «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

• краны с термоголовками прямые и угловые;
• беспроводные;
• с выносным датчиком.

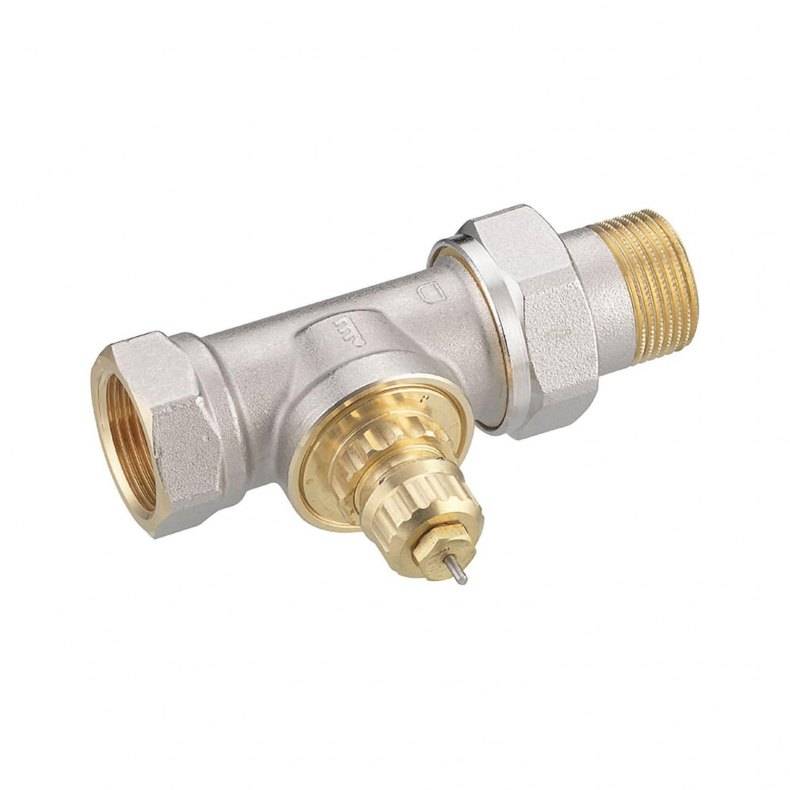

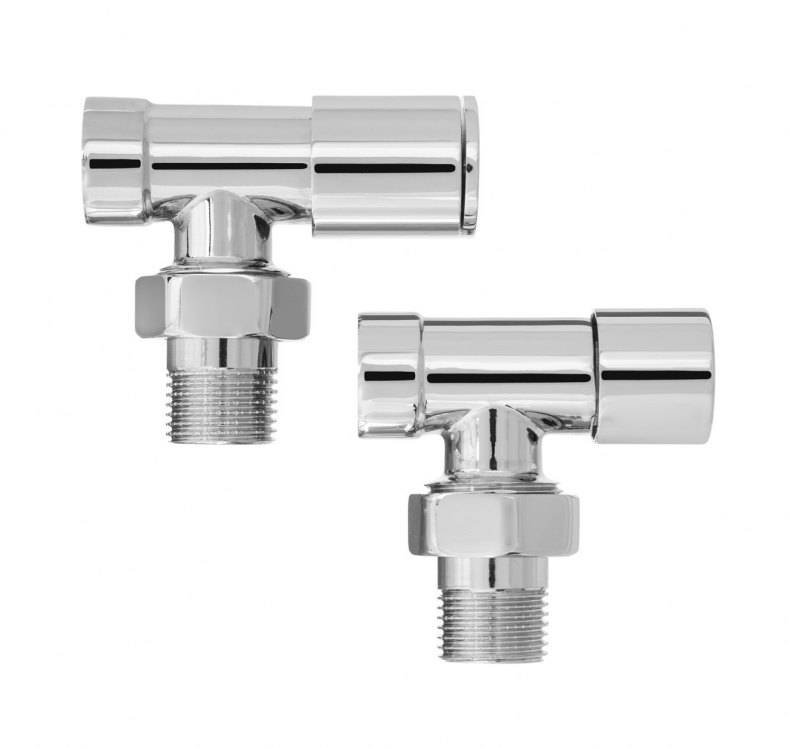

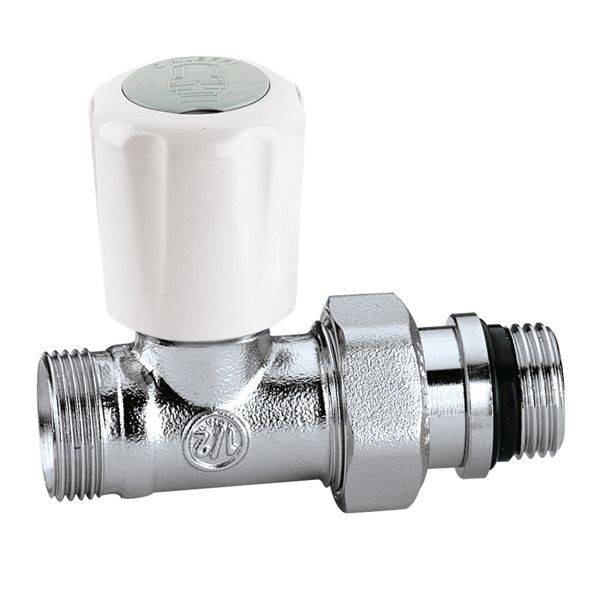

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Рекомендации по выбору

Запорно-регулировочную арматуру приобретают, исходя от типа эксплуатируемой отопительной системы, ее функционала и рабочих требований. Вспомогательный узел в зависимости от исполнения может использоваться в автоматическом либо ручном режиме, по конструкции принято выбирать между клапанными и конусными.

Вентиль запорно-регулирующий Regutec F угловой 1/2, латунь

При выборе вентиля также нужно ориентироваться на базовый материал, из которого выполнен корпус, это может быть латунь, сталь, сплав. От того, насколько качественные предусмотрены уплотнители, зависит долговечность изделия и его надежность в плане отсутствия протекания.

Стандартные эксплуатационные требования:

• максимальная температура носителя составляет 200°С;
• узлы должны обладать усиленной стойкостью к коррозии;
• максимальное давление, на которое рассчитаны такие механизмы – в пределах 16-40 Бар;
• изделия должны быть устойчивыми к механическим воздействиям.

Краны, предназначенные для обслуживания системы отопления, в целом более прочны (по сравнению со стандартной арматурой для трубопроводов) и рассчитаны на эксплуатацию в агрессивных условиях. Поэтому в тандеме с батареями можно применять лишь отдельный класс механизмов, но никак не вентили для холодной воды.

Принцип регулировки температуры радиаторов отопления

Он напрямую связан с особенностями конструкции этого элемента и его установкой. Кран представляет собой шар, имеющий сквозное отверстие.

Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.

Важно! Для монтажа прибора требуется грамотно выбрать местоположение так, чтобы поворот рукоятки в дальнейшем не помешал другим устройствам отопительной системы. Значения диаметров крана и трубы должны быть идентичными

Значения диаметров крана и трубы должны быть идентичными.

Фиксация устройства должна проходить параллельно по мере его закручивания с использованием пакли или специальной ленты. Они обеспечивают механизм дополнительной защитой от протечек. Правильность установки в дальнейшем проверяется путём подачи напора воды.

Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.

Приведение ручки в действие способствует движению механизма вокруг собственной оси. Поворот шарового отверстия к патрубкам и трубопроводным входам делает возможной циркуляцию теплоносителя через неё, в противном случае проток жидкости будет перекрыт.

Шар в таких механизмах может быть зафиксированным и подвижным. В первом случае он прикреплён к штоку так, что полностью остаётся статичным. Герметичность такого соединения обеспечивают болты либо тарельчатые пружины.

Подвижный шар способен передвигаться в зависимости от степени водного давления на него. В силу этой возможности такая разновидность механизма имеет большее распространение, нежели первая.

Как открыть кран

Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется повернуть рукоятку параллельно его собственной оси и трубе.

Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.

Как закрыть

При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом.

Рукоятка прибора в положении «перекрыто» должна образовывать с его осью и трубопроводом угол в 90 градусов. В соответствии с выступами движение ручки для остановки циркуляции жидкости должно выполняться по часовой стрелке.

Справка. В обеих ситуациях, при отсутствии рукоятки, определить положение крана возможно по выточке. Если она сонаправлена с трубопроводом и самим механизмом, то его положение «открыто», в противном случае проток жидкости перекрыт.

Каким образом повернуть заклинивший кран на батарее, отрегулировать его

Зачастую такая ситуация возникает, если периодически, в качестве профилактики, не менять положение механизма и не разрабатывать его. Прежде чем предпринимать направленные действия по ремонту прибора, стоит попробовать сделать это руками.

Внимание! Необходимо заранее знать, из чего выполнен кран, так как использование дополнительных механических инструментов может нанести необратимый вред механизму. Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки

Под ручкой располагается верх штока

Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

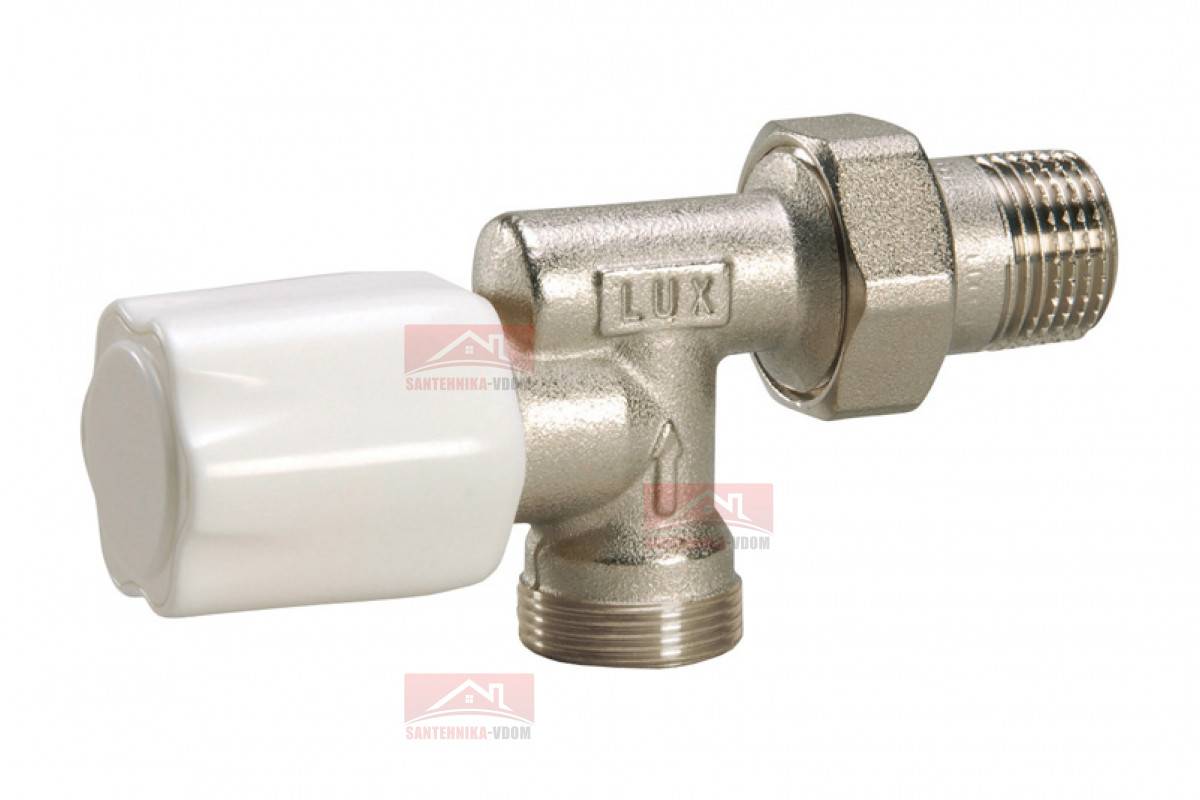

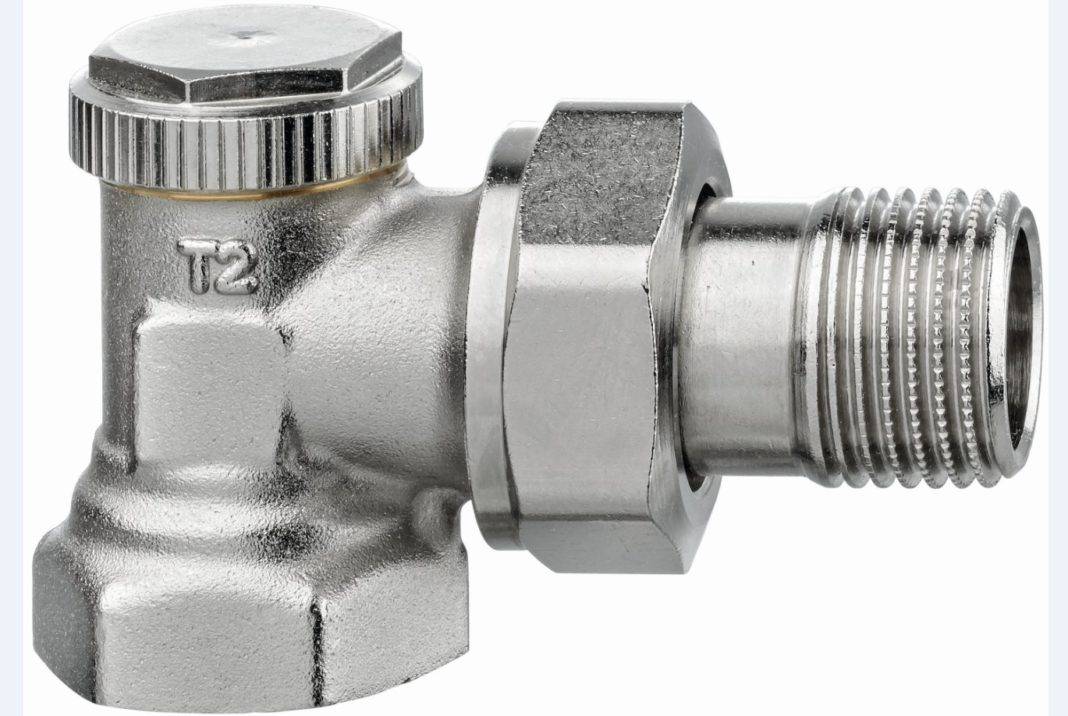

Как работает угловой кран для радиатора отопления

В большинстве случаев для радиаторов используются угловые краны шарового типа. Их конструкция включает:

• затворный механизм;

• корпус;

• уплотнительный шток;

• шайбы;

• седла;

• регулировочную ручку;

• гайки для крепления и регулировки.

Принцип действия углового крана шарового типа заключается в передвижении затвора, который в определенных положениях закрывает или открывает проход для теплоносителя. Простая конструкция такого устройства обеспечивает его надежную работу на протяжении длительного периода времени. Наиболее популярны латунные краны угловые для радиаторов, цены на которые вполне доступны. Стандартные модели имеют небольшие габариты, что дает возможность устанавливать их без ограничений, практически в любых отопительных системах. Информацию о размерах таких кранов вы сможете найти в следующем разделе статьи.

Советы специалистов

1. Если конструкция системы предполагает рядом размещение крана и уголка, то их лучше заменить на такой вид арматуры. Такое решение позволит сэкономить и упростит монтажный процесс.
2. Модель следует подбирать в зависимости от расположения трубопровода. Есть изделия предназначенные для установки только на вертикальные стояки и на горизонтальные участки.
3. Концевой кран на шланг для полива желательно добавить приспособлением, предназначенный для концентрации или рассеивания потока жидкости. Изделие будет более эффективно в работе.
4. Устройства с термоголовкой нельзя закрывать мебелью или отделочными материалами и допускать воздействия прямых солнечных лучей.

Функция крана для радиатора

Разновидности кранов в зависимости от принципа действия и целевого назначения

Большинство современных радиаторов способны выполнять свои основные функции без использования дополнительных элементов. Но существуют ситуации, при которых кран на радиатор для отопления просто незаменим. Это происходит, когда нужно установить, убрать или заменить батарею, проверить ее работоспособность, протестировать после монтажа либо провести другие работы. Регулировочный смеситель помогает частично перекрыть тепловую подачу во время промывания или профилактической диагностики различных элементов системы. Это позволяет заметно сократить время, потраченное на ремонтные работы, поскольку не понадобится полностью сливать воду во всей отопительной системе.

Кран также дает возможность остановить работу батареи в одном помещении, если эту комнату не нужно отапливать в течение определенного периода. При помощи устройства можно регулировать подачу тепла в автоматическом либо ручном режиме, убирать воздушные пробки из батарей, из-за которых система не будет нормально функционировать. Стандартные и шаровые краны для отопления необходимы для регулировки температурного режима в помещении. К примеру, если весной в центральной системе еще не отключили отопление, поменять температуру радиатора будет невозможно без помощи вентиля.

Особенности установки и обслуживания регуляторов

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Как правильно выбрать

Важно знать, какие краны ставить на радиаторы отопления. Для этого нужно знать основные их характеристики

Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры. Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов.

Установка может быть в разных частях батареи, к которым относится стояк или верхняя часть. Может быть смонтирован на байпасе. Выбираются участки, где происходит скопление воздуха, чтобы при необходимости можно было произвести его стравливание.

Во время выбора элемента нужно учитывать следующие особенности:

• каким диаметром обладают трубы, для которых приобретается кран;
• при каком рабочем давлении будет происходить эксплуатация изделия;
• какой тип соединения будет применяться для прикрепления крана, поскольку у отдельных элементов может иметься резьба;
• каким назначением обладает сама арматура;
• где должен быть он установлен;
• какими параметрами и характеристиками обладает рабочая среда;
• свойства входа и выхода вентиля в конкретном радиаторе.

Краны сами могут обладать определенными характеристиками. К ним относятся:

кран Маевского считается самым популярным выбором, поскольку широко применяется, имеет доступную цену и отличную эффективность;
конусный вентиль считается отличным выбором потому, что он может быть установлен в промежуточном положении

Этот элемент важно регулярно возвращать в первоначальное положение, поэтому нужно постоянно просматривать его состояние;
терморегулятор, оснащенный автоматикой, считается эффективным и надежным элементом, однако его цена достаточно высокая.

Во время выбора нужно обращать внимание на следующие части кранов:

• Каким механизмом запирания оснащен кран. Терморегуляторы оснащаются сразу двумя механизмами: один является клапанным, а другой — вентиль со специальным штоком. Второй вариант считается самым оптимальным, поскольку с его применением регулировка будет плавной и эффективной. Вручную устанавливается необходимая температура, для чего используется ограничительное кольцо. Однако могут быть и терморегуляторы с электронными механизмами, но их цена будет выше. Кран Маевского в этом плане имеет много минусов. Это обусловлено низкой проходимостью и необходимостью пользоваться специализированным ключом для применения крана.
• Корпус крана. Оптимальными являются изделия, корпус которых создан из стали или бронзы. Наиболее популярными являются конструкции из латуни, поскольку они обладают приемлемой ценой. Часто можно встретить краны из силумина, который считается аналогом латуни. Однако такие варианты считаются неподходящими, поскольку этот материал слишком мягкий. Надежными являются полимерные изделия, но обычно они выпускаются слишком больших размеров, поэтому для их установки приходится вырезать слишком большой участок трубопровода. Также долговечными считаются краны, в которых устанавливаются прокладки не из резины, а из подходящих полимеров.

Существует достаточно много разновидностей кранов, которые устанавливаются на радиаторы системы отопления.

Они отличаются возможностью регулировки температуры, способом установки, различными дополнительными элементами и параметрами.

При правильном выборе и грамотной установке крана на радиатор отопления можно повысить комфортность использования системы, а также ее безопасность и эффективность.

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Нюансы установки

Краны на радиаторы отопления применяются в следующих случаях:

1. Для систем центрального теплоснабжения;
2. Для частных домостроений и квартирных домов, оснащенных индивидуальным источником тепла;
3. Для многоквартирных домов, которые относятся к индивидуальной котельной.

Перед установкой вентилей или кранов нужно знать, что эти устройства перекрывают сечение трубы. Поэтому любое регулирование при помощи этих устройств сократит подачу тепла в радиаторы.

Если дом отапливается центральной котельной, тогда рекомендуют установить на радиаторы краны из латуни. Вентили с термоголовками в таком случае не помогут, а только засорят управление теплоносителем.

Тогда один выход– это качественный монтаж радиаторов отопления. Также при централизованном отоплении происходят скачки давления и гидроудары, которые обусловлены запуском системы отопления.

Поэтому на радиаторы советуют устанавливать краны шарового назначения, которые рассчитаны на давление более 16 Бар. Что же касается самого материала изготовления вентилей или кранов, здесь советуют приобретать изделие из качественных металлов, которые выдержат любую силу коррозии.

Монтаж элементов отопления

Шаровые элементы могут быть в двух положениях — открытом и закрытом. Если они будут выставлены на полуоткрытое состояние, то это может привести к поломке устройства, вследствие чего кран может начать течь.

Перед установкой такой конструкции необходимо убедиться в том, что рабочее давление и температура окружающей среды будут соответствовать параметрам крана. На кране указано, в каком направлении должна протекать жидкость по нему. Таким образом и нужно устанавливать кран в систему.

Разобравшись во всех параметрах устройств для регулировки температуры отопительной системы, можно выбрать идеальный вариант, который подходит под конкретные потребности. На выбор влияют определённые условия, в том числе финансовые возможности и требования к системе. Если обязательно нужно в автоматическом режиме регулировать температуру воздуха, то без термостата не обойтись. А все дополнительные вложения на регулировочные клапаны окупятся, так как экономить средства они будут в довольно большом количестве.

В современных системах отопления при подключении радиаторов обязательно устанавливают запорные и регулировочные краны. Как правило, они выполняют одновременно несколько функций. В данной статье мы рассмотрим, какая запорная арматура для радиаторов отопления обычно применяется, а также ознакомимся с ее функциями.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

Кран Маевского

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.
