Грибки для крепления утеплителя: виды, особенности использования и цена изделия

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

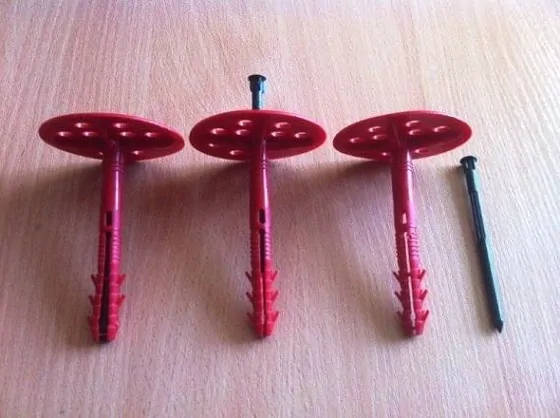

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями.*Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой

Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки

Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

На дюбеля

В 90% случаев крепление минваты и других материалов к стене происходит с использованием дюбелей.

Сейчас мы просто распишем последовательность работ при использовании такого способа.

Прежде всего, если вначале использовался клеевой состав для фиксации теплоизоляционных плит, они должны быть хорошо закреплены. Чаще всего можно проводить крепление дюбелями через 2-24 часа после приклеивания. Более точную цифру можно узнать из инструкции к клеевому составу.

  • Выбираем и приобретаем зонтик нужной длины;
  • Просверливаем отверстие, в которое будет загоняться крепежный элемент;
  • Вставляем дюбель в отверстие;
  • С помощью молотка забиваем анкер (с пластиковыми гвоздями нужно быть особенно осторожными при усилии).

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Расценки

БрендОсноваD шай-бы, ммР-ры крепежа, ммМате-риалы корпусаГвоздьЦена, рубли
Бюбель-гриб для утеплителя Tech-KrepБетон, камень, кирпич, газосиликат6010×100Полипропилен2,5
То же, с термоголовкой16×100Полипро-пиленСталь с покрытием из белого цинка9
С металлическим гвоздем12×1005,6
Koelner с металлическим гвоздем и термоголовкой10×200Сталь с покрытием из желтого цинка14
Дожимная манжета РондольДерево501,5
Телескопический крепеж Технониколь с саморезомНесущее основание кровли: профлист, бетон, дерево10×200Высокоп-рочный полимерИспользуется с металлическими саморезами Технониколь8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

  • Главная
  • Полезные статьи
  • Как рассчитать количество дюбелей

Первостепенной задачей для каждого, кто занимается подготовкой дома к круглогодичному проживанию и утеплением, является выбор креплений для теплоизоляции. При условии правильного выбора крепеж поможет надолго забыть о расходе тепла и быть уверенным в плотном прилегании теплоизоляции к фасаду. В остальных случаях изделия просто не смогут надежно зафиксировать утеплитель.

В зависимости от вида материала, используемого в качестве утеплителя, для крепления могут использоваться следующие разновидности изделий:

Специальный дюбель-гвоздь на основе пластика. Крепежи этого типа характеризуются минимальными показателями теплопроводности. За счет пластикового исполнения гвоздя, изделия имеют малый вес и сохраняют целостность теплоизоляции во время утепления здания. При этом, цена дюбель-гвоздей значительно ниже в сравнении с альтернативными крепежами. Дюбель монтажный с пластиковым гвоздем хорошо проявляет себя при креплении утеплителя малого веса.

Фасадный дюбель для быстрого монтажа с металлическим гвоздем. Дюбель монтажный для крепления теплоизоляции обладает большей прочностью. Максимальная величина нагрузок, которые выдерживает этот тип крепления составляет до 450-ти килограммов. Единственными минусами является большая теплопроводность и необходимость защиты от коррозии. Фасадный дюбель-гвоздь этого типа подходит в том числе для работы с тяжелым утеплителем и пористым материалом стен.

Пластмассовые дюбели делятся на нейлоновые и полипропиленовые. Первые используются при монтаже теплоизоляции к полнотелым, пустотелым и древесным материалам. Это универсальный вариант крепежа. Полипропиленовые дюбели выдерживают гораздо большую нагрузку до 750 килограммов в среднем. Они обладают большей прочностью.

Защитное покрытие

Схема крепления пеноплекса к кирпичной или бетонной стене

Чтобы поверхность утеплителя выглядела красиво и была долговечной, её необходимо защитить. Наиболее простой и дешёвый способ защиты утеплителя — это оштукатуривание, которое выполняется поэтапно.

  1. Выбор штукатурного раствора.
  1. Выбор армирующей сетки под штукатурный раствор.
  1. Крепление армирующей сетки по определённой технологии.
  1. Укладка раствора, выравнивание поверхности, затирка пластиковой тёркой.
  1. Грунтовка поверхности под финишный слой.
  1. Финишная штукатурка. После высыхания производится покраска или наносится прозрачный защитный слой.

Видеоинструкция:

В общем, крепление пеноплекса на бетонные и кирпичные стены, а также утепление фундамента здания, не составляет большого труда. Достаточно соблюдать технологию укладки и аккуратно проводить работы, чтобы утепление было привлекательным и долговечным.

Подписаться

ПолезноБесполезно

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

  • полипропиленовые;
  • нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Все элементы крепежа производятся из полипропилена высокой ударной прочности

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

  • хорошая устойчивость к агрессивным средам;
  • небольшая стоимость;
  • сниженная теплопроводность, в результате чего не создаются мостики холода;
  • способность выдерживать значительные температурные перепады;
  • длительность эксплуатации – они не ржавеют и не гниют;
  • могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода.

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

2 Особенности монтажа теплоизоляции

Технология монтажа любого плитного утеплителя – пенополистирола, пенопласта, либо пеноплекса, дюбелями типа грибок идентична. Все работы по утеплению, по сути, сводятся к следующему алгоритму:

  1. Подготовка утепляемой поверхности;
  2. Установка панельной теплоизоляции на клеевой раствор;
  3. Фиксация панелей дюбелями;
  4. Обработка стыков утеплителя;
  5. Установка изоляционной пленки;
  6. Обшивка теплоизоляции декоративным материалом, либо оштукатуривание.

Прежде чем устанавливать утеплитель необходимо подготовить поверхность – удалить штукатурку, заделать трещины и неровности, обезжирить.

Далее, панели пенополистирола, пенопласта, или пеноплекса сажаются на специальный клеевой состав, который не содержит органических растворителей – толуола и ацетона. При монтаже клеевую смесь необходимо равномерно распределять по всей тыльной поверхности утеплителя.

Во избежание сдвигов теплоизоляции под собственным весом, под первый ряд плит устанавливается металлический профиль, который принимает на себя функцию опоры.

По истечению суток, необходимых для высыхания раствора, для дополнительной фиксации теплоизоляции используются грибки.

Для сверления отверстий используются сверла, диаметр которых равен диаметру ножки, при этом длина отверстия должна быть на сантиметр больше длины дюбеля, чтобы надежной фиксации не препятствовала собравшаяся в отверстии пыль.

Этапы крепления теплоизоляции дюбелями

Строительные нормы и правила определяют следующие стандарты по количеству используемых дюбелей:

  • Для крепления теплоизоляции на внутренних стенах, либо на фасадах одноэтажных зданий на каждый квадратный метр утеплителя необходимо пять штук – 4 по углам, и один в центре панели;
  • Для крепления на углах зданий – по 6 штук (грибки устанавливаются параллельно друг другу);
  • Для креплениях на фасадах зданий, высотою от 8 до 20 м, необходимо 7 штук на 1 м² утепления (параллельно + 1 в центре);
  • Для крепления на фасадах многоэтажных зданий при высоте свыше 20 метров – 9 штук на квадратный метр теплоизоляции.

Грибки лучше всего размещать на стыках панелей пенопласта, либо пеноплекса, поскольку такой метод не приводит к значительному увеличению отверстий в теплоизоляции, которые негативно сказываются на её эффективности.

В случае, если дюбель-гриб необходимо установить в металлическое покрытие из профнастила, к ножке дюбеля крепится саморез, после чего ним продавливается теплоизоляция так, чтобы саморез достиг утепляемой поверхности.

После этого с помощью шуруповерта дюбель с наконечником из самореза вкручивается в металл. Глубина отверстия для самореза должна составлять как минимум 10-15 миллиметров.

По завершению крепления теплоизоляции стыки между панелей пенопласта, либо пеноплекса, проклеиваются алюминиевым армирующим скотчем. Стыки между полом, или потолком, и примыкающими к ним панелями заделываются монтажной пеной.

Иногда дополнительно делают утепление отмостки вокруг дома.

Последовательность монтажа

Для того чтобы установить дюбель-грибок для надежного крепления утеплителя следует придерживаться следующего алгоритма действий:

  • Для начала нужно предварительно разметить точки крепления дюбелей.
  • Затем просверлить отверстия диаметром 10 мм прямо через слой утеплителя глубиной больше длины гильзы примерно на 10мм. Если получится немного длиннее, то не страшно, главное не меньше.
  • Далее требуется вставить дюбель в отверстие, добиваясь максимально плотного прижатие материала шляпкой.
  • Стержень вручную вводится в гильзу и забивается молотком до полной фиксации. Шляпку можно немного притопить, но сильно углублять не стоит. Если вы все сделали правильно, то крепеж и так прослужит долгие годы.
  • Если это предусмотрено конструкцией крепежного элемента, то нужно зафиксировать защитную крышку.

Расчет количества и длины дюбелей

Этот параметр указывается в документах к метизам, в частности, нагрузка на вырыв. На практике при выборе изделия эти данные не используются.


Параметры тарельчатых дюбелей IZL-T

Важными считаются следующие параметры:

  1. Длина – выбирая длину, стоит учесть не только толщину утеплителя и всех прочих имеющихся слоёв (клей, паро- и гидроизоляция, неровности стены), дюбель должен проникать в стену на минимально допустимую величину. Для каждого стройматериала эта величина своя. Параметры пустотелого и ячеистого бетона и кирпича отличаются – они указываются в сертификате, который необходимо изучить.
  2. Диаметр тарельчатого элемента должен быть тем больше, чем более рыхлый материал крепится к стене или потолку. Плотный пенопласт вполне можно фиксировать зонтиком с небольшой головкой, тогда как минвата требует самых крупных дисков.
  3. Количество зонтиков напрямую зависит от схемы монтажа – часто на одну пластину утеплителя требуется 5 элементов – крепеж выполняется по углам и в центре. Ну если утеплитель крепится на фасаде, то количество грибков рассчитывается исходя из расхода на одну пластину (1 м. кв). Количество дюбелей в одной пластине напрямую зависит не только от размера самой пластины, но и от ветровой нагрузки. Поэтому при монтаже утеплителя на фасад задействуется от 7 до 9 грибков на один квадратный метр, что зависит от высоты здания и розы ветров.

Процесс монтажа утеплителя

Технология крепления утеплителя достаточно проста и может быть выполнена своими руками.

Процесс состоит из следующих этапов:

  • Подготовка основания;
  • Приклеивание утеплителя на раствор;
  • Крепление на тарельчатые дюбели;
  • Заделка стыков;
  • Крепление паро- и гидроизоляции;
  • При необходимости штукатурка с использованием стекловолоконной сетки;
  • Финишная облицовка\отделка.

Утепление лоджии: чтобы уменьшить потерю тепла, шляпки заклеиваются отражающим скотчем

Перед утеплением удаляется старая штукатурка, убираются неровности. Вначале нужно приклеить утеплитель на специальную смесь для клейки плит. Если стены достаточно ровные, её можно наносить зубчатым шпателем, но обычно её просто накидывают кучками на поверхность листа.

Чтобы первый ряд не сползал под тяжестью остальных, вниз крепится стартовая планка из профиля или рейки, на которую будет опираться лист.

После того, как раствор высохнет (через 2-3 дня), дополнительно нужно закрепить листы на грибок для утеплителя. Для этого вначале нужно сделать перфоратором отверстия.

Толщина бура должна быть равна толщине ножки грибка. Глубина отверстия должна быть глубже на 5-7 мм, чтобы дюбель забивался плотно вне зависимости от строительной пыли внутри.

Количество точек крепления на лист зависит от их местоположения и высоты стен.

  • На обычных участках принято крепить утеплитель на 5 точек в каждом квадратном метре.
  • На угловых участках нужно увеличить количество до 6.
  • Если высота здания от 8 до 20 метров, то на каждый квадрат потребуется 7 зонтиков.
  • Для высоких стен свыше 20 метров в углах нужно фиксировать утеплитель в 9 точках.

Точки фиксации лучше размещать на стыках листов. Это убережет вас от дополнительных «вентиляционных» отверстий, и после монтажа края листов не будут задираться. На фото вы можете посмотреть несколько способов расположения дюбелей.

Схема крепления утеплителя

Если необходимо произвести крепление к металлической поверхности или профнастилу, вначале в тарельчатый элемент вставляется саморез и наконечник шуруповерта. Затем дюбелем продавливается изоляция до основания.

После этого шуруп вкручивают в металл, чтобы шляпка плотно прилегала к утеплителю. Саморез должен входить в основание минимум на 15 мм. Инструкция по креплению показана на схеме.

А – крепление к профнастилу, Б – к бетону

Если вы решили делать вентилируемый фасад, то обязательно нужно закрывать минеральную вату сверху гидро- и пароизоляционной мембраной. Исключение составляют лишь материалы с низкой впитываемостью влаги (пенополистерол, пенополиуретан и др.).

При штукатурке сверху слоем 3-4 мм наносится клеевая смесь, предназначенная для защитного слоя. Слой должен быть равномерным, поэтому наносить его нужно зубчатым шпателем.

В смесь вдавливается армирующая щелочестойкая сетка. Крепить её нужно с нахлестом 10 сантиметров.

Чтобы окончательно выровнять поверхность под фасадную штукатурку, сверху стены обрабатываются еще одним слоем раствора, и выравнивается правилом.

Видео в этой статье показывает процесс монтажа утеплителя на дюбели:

Выбор метода крепления утеплителя при наружных и внутренних работах.

Утепление наружных стен.

При данном варианте внутренняя полезная площадь здания сохраняется, а также отсутствует необходимость устройства пароизоляционного слоя. Для наружных стен каркасный вариант используют редко, только в тех случаях, когда планируется вентилируемый фасад.

Для выполнения последующих штукатурных работ необходимо выбирать метизы.

Утепление внутренних стен.

Монтаж утеплителя на внутренние стены производится, в основном, с использованием обрешетки. Если в качестве утеплителя выбираются плиты минеральной или базальтовой ваты, то, в таком случае, правильный монтаж состоит из укладки самого теплоизолятора, а затем он зашивается горизонтальными полосами пароизоляции. Для того, чтобы зафиксировать пароизоляцию, можно использовать строительный степлер. Для крепления утеплителя выбирают алюминиевый скотч.

Монтаж изоляции за радиаторами может вызвать некоторые трудности.

Важно! Чтобы минимизировать теплопотери нужно установить отражающий экран, который будет рассеивать тепло по помещению
