Как создать ливневую систему водоотведения

Тонкости проектирования и монтажа системы

Составление проекта и монтаж системы водоотвода – это первоначальная задача, которая должна выполнять еще в начале строительства

При этом важно к вопросу отвода стоков, как в городе, так и в загородном имении, подходить комплексно, заботясь сразу о поверхностном дренаже, обустройстве ливневой канализации, хозяйственно-бытовом отводе стоков, и о благоустройстве территории

Как составляется проект водоотвода?

При проектировании поверхностной дренажной системы понадобится учесть ряд факторов, среди которых рельеф, количество осадков, тип грунта, глубина размещения грунтовых вод, тип объекта, назначение и условия эксплуатации объекта.

Для составления проекта следует обращаться в проектную службу, специалисты которой составят проект согласно нормам и требованиям СНиП.

Для чего предстоит предоставить такие документы:

  • Генплан участка, где нанесены размеры и месторасположение всех зданий и сооружений.
  • План участка с топографической съемкой местности, с обозначением места расположения накопительной емкости стоков/водоотводного колодца.
  • Технический отчет об инженерно-геологических условиях территории.

При составлении проекта специалисты обязательно подберут подходящее оборудование для обустройства системы с указанием класса прочности и необходимого количества конструкционных элементов.


На схеме изображен пример технического решения водоотвода лотками через лестницу с использованием усиленной серии для обустройства линейного дренажа

Проектирование заключается в расчетах и выборе оптимального места под укладку линейного дренажа.

Проект включает следующие расчеты и схемы:

  • Размещение лотков линейного водоотвода.
  • Расчет гидравлического сечения лотков, подбор их оптимального места размещения.
  • Места расположения секционных дождеприемников, учитывая предполагаемые точки максимального сброса стоков.
  • Точки подключения водоотводных труб (их угол уклона) и ревизионных колодцев с указанием на плане их места размещения.
  • Схемы монтажа всех элементов системы водоотвода – лотков, дождеприемников, ревизионных колодцев.
  • Комплексный перечень всех, необходимых для обустройства системы, элементов – лотков, дождеприемников, труб, колодцев, люков и всех комплектующих.

У нас на сайте есть другие статьи о проектировании дренажных систем:

  1. Проект дренажа участка: выбор расположения, уклона, глубины, элементов дренажной системы
  2. Расчет ливневой канализации: разбор важных особенностей проектирования

Ключевые правила установки системы

Монтаж системы осуществляется согласно утвержденному проекту и с учетом рекомендаций конкретного производителя, у которого покупаются элементы системы водоотвода поверхностного типа. Кстати, все комплектующие лучше всего приобретать у одного производителя, продукция которого вам подходит по своим характеристикам и ценовой категории.

Далее рассмотрим кратко основные правила и этапы монтажа поверхностной системы отвода стока.

Сначала специальными захватами рабочие вручную выполняют закладку и герметизацию водоводов. Затем в траншею заливают бетонную «подушку», толщина которой указана в рекомендациях производителя лотков. Шнуром отмечают линию укладки лотков для сборки стока.

Первым делом устанавливают пескоуловители, а затем приступают к монтажу лотков, устанавливая их встык. Все точки соединения герметизируют.

При монтаже важно следить, чтобы края всех желобов были ниже уровня покрытия на 3 мм. Сверху на них устанавливается защитная решетка, которая фиксируется болтами/фиксаторами, идущими в комплекте. Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Подключение линейного водоотвода к общей системе канализации осуществляется через пескоуловители

Также важно предусматривать устройство точечного дренажа в местах стока воды из трубы

Что касается времени монтажа системы, то специалисты, если предполагаются незначительные объемы работ, могут справиться даже за один день.

Вас интересует вопрос обустройства водоотведения в частом доме? В таком случае рекомендуем ознакомится с этой статьей.

Системы промышленной канализации

Водоотведение на предприятии может быть организовано по-разному.

  • устанавливают сеть для загрязненных производственных и хозяйственно-фекальных вод, а атмосферные уходят в водоем неорганизованно (т.н. неполная система);
  • в полных системах предусмотрено отведение и очистка любых сточных вод;
  • общесплавная – единый комплекс трубопроводов, отстойников и коллекторов для всех стоков;
  • раздельная – несколько локальных сетей для стоков разного назначения;
  • полураздельная подразумевает наличие соединительных камер: наиболее грязные атмосферные воды поступают в производственный или хозяйственно-фекальный трубопровод для последующей очистки, остальные сбрасываются в водоем неочищенными.

Канализация промышленных предприятий, как и коммунальная, делится на внутреннюю и наружную. В состав внутренней входят:

  • трубопроводы;
  • насосная группа;
  • устройства фильтрации и очистки.

Наружная промышленная канализация включает в себя также коллекторы-водосборники.

Промышленные очистные сооружения канализации в зависимости от состава стоков имеют различный функционал:

  • отстойники;
  • шерстеулавливатели;
  • жироуловители;
  • нейтрализаторы;
  • сепараторы жидкостей и др.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

  • объем отводимых осадков;
  • диаметр и уклон труб;
  • глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

Q=q20×F×Ψ, где:

  • Q – объем осадков;
  • Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
  • F – площадь земельного участка;
  • Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником.  Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

  • лопата штыковая;
  • ножовка по металлу;
  • напильник;
  • уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

  • железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
  • кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
  • применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
  • применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы. В противном случае она быстро засорится

При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

https://youtube.com/watch?v=Dzbe4NczmT0

Альтернативные варианты «ливневки» своими руками

Стремление сэкономить особенно ярко выражается при обустройстве дачного участка. В ход идут все подручные средства, тем более что в большинстве случаев, за них вообще не нужно платить. Конечно, использование таких материалов не увеличивает качество строительных объектов. Однако существенно снижает их стоимость.

Для устройства ливневой канализации также можно использовать различные подручные материалы. Чаще всего это:

  • пластиковые бутылки;
  • изношенные автомобильные покрышки;
  • различные остатки стройматериалов;
  • пенопласт и т.д.

Несмотря на то, что все эти материалы трудно назвать подходящими, при правильной укладке и соблюдении всех необходимых требований, из них можно смонтировать вполне работоспособную «ливневку». Рассмотрим такую систему на примере пластиковых бутылок.

Ливневая канализация из ПЭТ своими руками

Основной причиной использования подручных средств, как уже говорилось выше, является относительно высокая стоимость комплектующих для дренажных систем. Кроме того, пластиковые бутылки в процессе производства проходят специальную обработку, что позволяет использовать их в качестве подземного дренажного трубопровода 50лет и более. Рассмотрим подробнее методику монтажа ливневой канализации из ПЭТ.

Сразу оговоримся:

Использование пластиковых бутылок возможно только при устройстве внутренней (подземной) канализационной системы. Это связано с тем, что под воздействием ультрафиолета полиэтилен не только интенсивно разрушается, но и выделяет в атмосферу токсичные соединения.

Существует два варианта укладки:

  • сетка;
  • естественный отвод.

Каждый из этих вариантов достаточно эффективен и заслуживает отдельного рассмотрения.

Укладка «сеткой»

Этот вариант предусматривает удаление дна у одной из бутылок и установка в полученное отверстие следующей, горловиной вперед. Такое соединение достаточно герметично и вполне надежно.

Последовательность монтажных работ выглядит следующим образом:

  1. Согласно разметке, на территории участка выкапываются траншеи глубиной порядка 50 см. Эта цифра не является обязательной, поскольку на различных участках могут существенно различаться особенности грунта и глубина залегания водоносного слоя.
  2. На дно рва укладывается песчаная подушка высотой 20-25 см и тщательно утрамбовывается.
  3. На полученную таким образом постель укладываются полученные ранее трубы. Сверху импровизированный трубопровод необходимо утеплить каким-либо влагостойким теплоизолятором (в крайнем случае подойдут опилки), после чего засыпать траншею грунтом до самой поверхности. Это делается для того, чтобы исключить возможность промерзания дренажной магистрали в холодное время года.
  4. В конце трубопровода оборудуется накопительный или тампонажный колодец. Если собранную воду не планируется использовать для орошения участка или в других целях, она может отводиться в расположенный в непосредственной близости овраг или водоем.

Метод естественного отвода

Прототипом конструкции дождевой канализации устроенной по принципу свободного отвода стала речная система: в роли русла выступает главная отводящая магистраль, которая имеет свои «притоки». Этот вариант особенно эффективен на больших территориях и в заболоченной местности.

Последовательность укладки выглядит следующим образом:

  1. В направлении самого низкого участка выкапывается главная траншея и ее «притоки» с соблюдением необходимого уклона. Главная траншея должна быть немного глубже остальных.
  2. На дно вырытых траншей укладывается песчаная или щебневая подушка, после чего на нее укладываются бутылки с плотно закрученными пробками.
  3. Последним этапом является теплоизоляция бутылок и засыпка траншей грунтом.

К достоинствам такой канализации можно отнести:

  • минимальную стоимость;
  • возможность самостоятельного проведения монтажных работ;
  • простоту и длительный срок эксплуатации конструкции;
  • в такой системе маловероятно развитие бактерий и возникновение неприятных запахов.

Что касается недостатков таких систем, сложно сказать что-либо определенное. Пластиковые бутылки могут прослужить 50 лет и более, что вполне сопоставимо с периодом эксплуатации фабричных труб. ПЭТ не гниют и не разрушаются под действием влаги, а земляной покров надежно защищает их от воздействия ультрафиолета.

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Смотреть видео

Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:

  • поверхностными, для схем ливневой канализации вокруг загородного дома;
  • малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
  • глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.

Обслуживание системы ливневого водоотведения

Обслуживание ливневой канализации заключается в следующем:

  • своевременная прочистка;
  • удаление песка и мусора из труб и желобов.

Для этого необходимо вскрыть защитные решетки. Если есть необходимость, их ремонтируют или заменяют на новые. Трубы на протяженных участках прочищают через смотровые колодцы. Кроме этого, проводят проверку правильности работы контрольных датчиков.

Своевременная очистка ливневой канализации необходима не только для того, чтобы она работала безотказно. Ил и мусор, которые оседают на дне, способны накапливать вредные вещества, увеличивая концентрацию в сточных водах соединений тяжелых металлов. Это очень плохо сказывается на экологии

Особое внимание необходимо уделить очистке ливневой канализации там, где выпуск воды осуществляется непосредственно в водоем или грунт

Прокладка дождевой канализации особенности монтажа

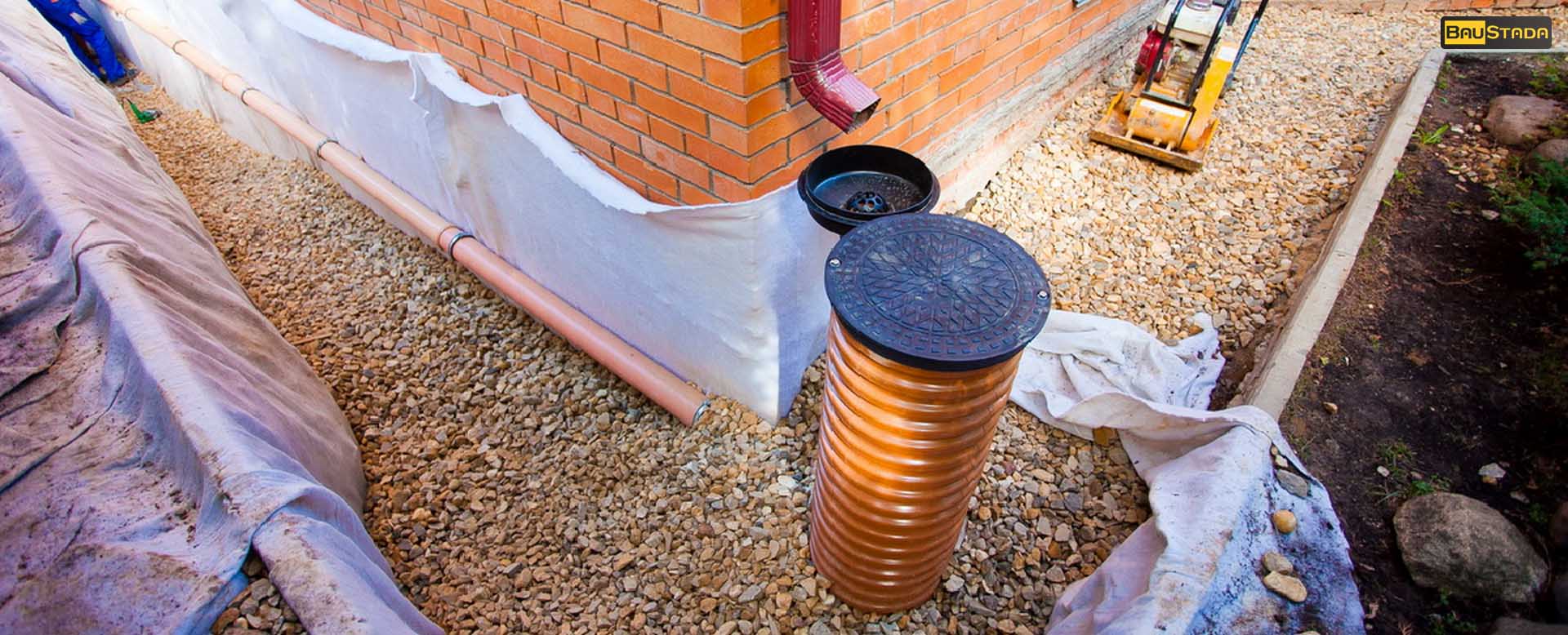

Как правило, ливневая дождевая канализация на участке монтируется точно по такому же принципу, как и канализация в доме, и отличия между ними наблюдаются только в материалах и нюансах сборки. Самое главное отличие заключается в уклоне, который в данном случае составляет 3-5 мм на 1 м желоба или трубы – именно этот уклон позволяет потоку воды благополучно уносить с собой весь мусор и не осаживать его на трубах. Кроме этого нюанса, можно выделить и массу других моментов, связанных с непосредственным устройством дождевой канализации.

  1. Вместо сантехнических приборов в этой системе применяются водоприемники – как и говорилось выше, их монтируют либо в местах вероятного скопления воды, либо непосредственно под водосточными трубами.

  2. Точкой сброса в данной системе является не центральная городская канализация, а низина, река, балка или просто сливная яма – следует заметить, что для дождевой канализации яма делается отдельно.
  3. Все водоприемники объединяются посредством смотровых или ревизионных колодцев в единую магистраль, по которой вода и уходит в точку сброса. Колодец – это и есть тройник, через который, кроме всего прочего, всегда можно произвести прочистку дренажных труб.
  4. Полипропиленовые трубы располагают на песчаной подушке, толщина которой должна быть не менее 5-10 см. Именно этой подушкой и дном траншеи формируется уклон труб.
  5. Первоначальная засыпка трубопроводов также осуществляется с помощью песка – не стоит прямиком на трубы накидывать камни или почву с мусором. В процессе эксплуатации происходят подвижки грунта, и эти камни очень быстро выведут дождевую канализацию из строя.
  6. Под водосточную трубу (перед дождеприемником) монтируется фильтрующая воронка, в задачи которой входит задерживать крупный мусор и не позволять ему проникать в систему труб и желобов.

В принципе, сложного здесь ничего нет, но за такую систему, а вернее за специализированный материал, придется заплатить немало денег – гораздо дешевле в самостоятельном изготовлении обходится открытая система дождевой канализации. Материал для нее тоже придется покупать, но здесь имеется один вариант – делается он из бетона, и никто не помешает вам купить вместо готовых лотков формы для них и произвести отливку желобов своими руками. Это несложный процесс, с которым в состоянии справиться практически каждый мужчина.

Единственное, что добавлю в заключение темы, так это напомню о том, что если вас интересует действительно хорошая дождевая канализация, которая видом своих желобов не станет портить интерьер участка, то лучше выбрать закрытую систему подземного монтажа. Да, она сложнее в изготовлении, но преимуществ ей не занимать.

Расчёт параметров системы

Для нормальной работы ливневки определяют:

  • расход отводимой воды;
  • диаметр труб;
  • уклон трубопровода;
  • глубину прокладки.

Расход отводимой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (по СНиП-2.04.03–85, табл. 4). Объём отводимой воды вычисляется по формулам для дождевой и талой воды, подробно, с учётом поправочных коэффициентов, изложенным в Разделе 3 «Методики расчёта объёмов организованного и неорганизованного стока», г. Калуга, 2011 г. (в СНиП алгоритм расчёта есть, но сложнее).

В общем виде формула для расчета выглядит так:

где:

  • Q — объём воды, который система должна отвести;
  • q20 — интенсивность осадков;
  • F — площадь поверхностей, с которых планируется отведение воды;
  • Ψ — поправочный коэффициент, зависящий от материала покрытия площадки, с которой собирается вода.

Расходы от каждого дождеприёмника при слиянии с другими потоками суммируются, диаметры труб становятся больше. На практике для отдельных отрезков ливневки загородного дома с участком берут трубы Ø 100–150 мм, для магистрали — Ø 200 мм.

Уклоны каналов, лотков и трубопроводов берутся по СНиП-2.04.03–85, который определяет минимальные значения для:

  • Ø 150 мм — 0,008 (8 мм на 1 пог. м);
  • Ø 200 мм — 0,007 (7 мм на 1 пог. м).

Для отдельных лотков любого сечения минимальный уклон — 0,005 (5 мм на 1 пог. м). Некоторые изделия из железобетона сразу имеют нужный наклон, обозначенный стрелкой.

На практике уклон желательно делать больше минимального: 15–30 мм на 1 пог. м.

Глубина прокладки бытовой ливневой канализации меньше дренажной, если на участке монтируются обе сети, и составляет в среднем 30 см.

Способы укрепления


Укрепление канавы каменной кладкой

Водоотводная канава по конструкции – простое недолговременное сооружение. Тем не менее, не прилагая особых затрат, дрен можно превратить в украшение ландшафта усадьбы.

Неоформленные земляные стенки водоотвода размываются потоками воды, осыпаются, что приводит к засорению и ухудшению дренажных свойств канала. Данная проблема легко решается укреплением откосов. Выбор наиболее оптимального способа зависит от типа грунта и желаемого результата.

  • Желоб канала выкладывается природным камнем.
  • Вдоль края канала высаживаются декоративные кустарники или дикорастущие травы с развитой корневой системой, надежно закрепляющей откосы.
  • Укрепление стенок водоотвода трехмерной георешеткой.
  • Одерновка верхней части откоса: закрепление кусков дерна производится специальными деревянными спицами.
  • Использование геоматов, состоящих из трехслойных пластиковых решеток.
  • Применение габионов.
  • На глинистых почвах хороший результат достигается использованием геотекстиля, покрытого толстым слоем песка или щебня.
  • Для дачного участка допустим бюджетный вариант: укрепление откосов старыми листами шифера или автомобильными шинами.

Основные правила и принципы монтажа водоотводов

  1. Осадки из дождевиков через трубы попадают в коллектор или место водосброса;
  2. Из этой же системы должна быть подключена система дренажа;
  3. Для ливневок в основном используют трубы ПВХ, диаметром 11 см;
  4. Могут подходить также гофрированные трубы, которые внутри имеют гладкую поверхность;
  5. Как правило, устанавливают их так, чтоб осадки спускались самотеком. Для этого придерживаются наклона 1см на 1 м трубы.
  6. Чтоб система не замерзла в межсезонье, трубы нужно прокладывать ниже точки замерзания грунта;
  7. Если вы не можете поместить трубы на глубину, то стоит их утеплить.

Точечный водоотвод, дождеприемники

НаименованиеРазмеры, ммКласс нагрузки EN 1433Розница ₽
Пластиковые кубические дождеприемники 300х300 мм и 400 х 400 мм
«Дождеприемник пластиковый усиленный (в сборе с перегородками и корзиной) в комплекте с пластиковой решеткой»300х300х300C1500
«Дождеприемник пластиковый усиленный (в сборе с перегородками и корзиной)»300х300х300C1000
«Дождеприемник-пескоуловитель пластиковый (в сборе со стальн.корзиной) в комплекте со чугунной ячеистой решеткой»400х400х400C4300
Решетки для кубических дождеприемников 300х300 мм
Крышка пластиковая280х280х23А500
«Решетка пластиковая цвета: черный / серый»280x280x23А400
Решетка стальная штампованная280x280x20А500
Решетка стальная ячеичтая280x280x23В900
Решетка чугунная щелевая280x280x23С800
Решетка чугунная ячеистая280x280x22С850
«Решетка чугунная щелевая «»снежинка»»»280x280x4,6С700
«Решетка чугунная щелевая оцинкованная «280x280x24С1100
«Решетка чугунная щелевая «»снежинка»» оцинкованная»280x280x24С1100
Аксессуары для кубических дождеприемников 300х300 мм
Перегородка-сифон250х242100
Корзина мусоросборная245х155х155150

Сифонная система и ее особенности

Схема работы сифонной системы

Воздух, попадающий в систему труб, уменьшает производительность самотечных систем водоотведения, вынуждает увеличивать количество стояков и диаметр труб, поэтому очевидно преимущество сифонных систем перед другими.

Когда уровень воды в вертикальном стояке все-таки падает, то в трубопроводе создается разряжение, которое засасывает остающуюся воду на крыше здания — это свойство и есть главная особенность сифонных систем. Роль сифона играют горизонтальные трубы, особым способом уложенные на крыше.

Чтобы вода в сифонных системах не замерзла, их «одевают» в хорошую теплоизоляцию, или даже прокладывают рядом кабели электроподогрева. Затраты на монтаж подогрева и расход электроэнергии компенсируются в будущем отсутствием забот по очистке трубопроводов ото льда.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
