Пример самостоятельного устройства монолитного бетонного септика

Рассмотрим устройство железобетонного септика

Основание бетонного септика устраивается из монолитного бетона или готовой железобетонной плиты, уложенной на слой хорошо утрамбованного щебня. На основание укладываются, в виде колодца, два железобетонных кольца, диаметром 1 м. В верхнем кольце предусматриваются входное и выходное отверстия, в которые монтируются тройники, диаметром 10 см. Впускное отверстие устроено выше выпускного примерно на 5 — 10 см.

Сверху колодец септика накрывается ж/б плитой перекрытия с люком, на котором предусматривается деревянная крышка. Над люком устанавливается еще одно ж/б кольцо, но уже диаметром 0,7 м, на которое, на уровне земли, монтируется последнее опорное кольцо. Септик жби сверху накрывается чугунным или деревянным люком. От нижнего колодца, смонтированный строго над тройником, идет вентиляционный стояк, представляющий собой трубу диаметром 8 см.

Общая глубина железобетонного септика является примерно 2,7 — 3 м. По внутренней поверхности колодца монтируются ходовые скобы, позволяющие человеку опускаться вниз для проведения чистки. Вокруг верхнего люка, на расстояние не менее 1 м в окружности, местность цементируют.

Во время монтажа жб септиков предусматривается плотная герметизация стыков. Если местность отличается высоким уровнем грунтовых вод, кольца и плиты снаружи дополнительно обмазываются горячим битумом. Все внешние пазухи вокруг колец тщательно засыпаются и трамбуются в процессе монтажа конструкций.

Устройство монолитных септиков

Как правило, такие сооружения имеют прямоугольное или квадратное сечение. Сначала производится выемка грунта на нужную глубину, идет тщательная зачистка стенок и трамбовка земляного основания. Затем делается засыпка гравием подготовленной поверхности на толщину около 20 см, который также необходимо хорошо утрамбовать. На гравийной подушке устраивается бетонная стяжка, толщиной не менее 10 см.

Для выполнения дальнейших работ по заливке, устанавливается опалубка из деревянных, хорошо отшлифованных щитов. Желательно оббить их пластиком, жестью или водостойкой фанерой (подробнее о фанере можно прочитать тут http://usadba.guru/fanera/). Чтобы избежать прилипания бетона к опалубке, щиты следует смазывать машинным или растительным маслом, тавотом или любым другим подобным материалом.

Сооружение монолитного септика является процессом значительно более длительным, чем монтаж из готовых ж/б изделий, так как, перед заливкой последующего объема, приходится ожидать несколько дней, когда застынет предыдущий. Некоторым преимуществом монолитных сооружений является то, что не требуется засыпка пазух грунтом.

Для монолитных работ используется только высококачественный строительный материал: цемент не ниже М400 или портландцемент. Гравий и песок не должны содержать органических или глиняных примесей. Бетонную массу следует делать одинакового состава и пластичности при проведении всего объема работ.

Создание бетонного септика своими руками

Выполнить работу по устройству бетонного септика на даче самостоятельно является проектом хоть и не простым, но вполне осуществимым. Предварительно следует определиться с размером сооружения. Объем септика должен быть такой, чтобы его постоянно заполненная часть равнялась трехкратному суточному притоку жидкости. Размер вышеописанной конструкции из сборных ж/б колец будет вполне достаточным для семьи из 4-5 человек.

Располагать септик следует не ближе, чем в 5 м от жилого дома. Поскольку придется производить откачку скопившегося осадка ассенизаторской машиной, необходимо предусмотреть к сооружению удобный подъездной путь.

Определившись с материалом изготовления конструкции, нужно вначале выполнить достаточно большой объем земляных работ – вырыть яму глубиной 3 м и диаметром 1,5 м. Затем последуют монтажные работы, для производства которых потребуется спецтехника. В процессе монтажа не следует забывать о полной герметизации всех щелей и стыков, для чего рекомендуется делать отливы из цемента или использовать просмоленную ветошь.

Популярные статьи:

Выбираем недорогой септик для дачи, устройство и установка под ключСептики стеклопластиковые (из стекловолокна), стоит ли покупать?Что лучше септик Танк или Топас (Топаз)?Автономная канализация Топас (Топаз) для дачи, загородного, канализационная система для частного домаНеисправности Топас, их причины и способы устранения

Бетонный септик своими руками: последовательность работ

Естественно, любое строительство начинает с расчетов – не исключением в этом отношении является и септик для дачи. Основным расчетным значением данного устройства является его объем – он определяется исходя из среднего суточного расходы воды в доме, плюс небольшой задел на будущее. По крайней мере, так поступают профессиональные строители, но если говорить о самостоятельном его изготовлении, то здесь можно воспользоваться усредненными значениями. В среднем для нормальной работы канализации в доме нужен септик объемом около 3 кубических метров на каждую секцию. По сути, если это значение перевести в размеры, то на каждую камеру очистного сооружения придется яма с габаритами 1м на 2м и на 2м (длина ширина и глубина соответственно). Для такого септика понадобится выкопать котлован длиной 4м, шириной 2,5м и глубиной 2,2м – припуски в размерах необходимы на бетонирование стенок, которые занимают как минимум 200мм пространства. После того как котлован для септика будет готов, можно приступать к непосредственному строительству очистного сооружения.

  1. Армирование. По периметру и в местах переборок септика нужно установить каркас из арматуры – по сути, это обычная сетка, образованная арматурой толщиной 8-10мм и имеющая ячейку 250-300мм. Объемный каркас здесь не нужен – достаточно плоскостного армирования. Единственное условие заключается в том, чтобы каркас образовывал цельную конструкцию – арматуру лучше всего соединять с помощью вязальной проволоки.

  2. Установка опалубки. В принципе, изготовить ее можно из любого подходящего материала – это может быть и доска, из которой придется сбить щиты, и ОСБ, и фанера, и даже старый шифер (плоский или волновой), из которого можно соорудить несъемную опалубку. Единственный нюанс, который необходимо здесь учесть – это надежное крепление опалубки. Бетон – достаточно тяжелая штука, которая при малейшей ненадежности в состоянии свести насмарку всю вашу работу, раздавив опалубку. В общем, ее необходимо капитально укреплять всеми возможными способами.
  3. Бетонировка. Здесь все просто – вы можете бетонировать самостоятельно, приготавливая каждую отдельную порцию бетона вручную или с помощью бетономешалки, а можете заказать готовый бетон на соответствующем предприятии. Второй вариант предпочтительней, так как именно он посредством единовременной заливки всего септика сразу позволяет создать действительно монолитное изделие.
  4. Крышка. До того, как она будет изготовлена, септик необходимо подключить к домашней канализации – а для этого бетон должен высохнуть. Естественно, опалубку после высыхания необходимо демонтировать. Крышка льется довольно просто – сверху септика укладывается пара швеллеров или мощных уголков, к которым с нижней стороны крепится горизонтальная опалубка. Здесь лучше всего использовать доски, но подойдут и щиты. В случае с листовым материалом, сначала укладывается он и уже на него сверху кладутся швеллеры или уголки. Естественно, нужно будет ограничить бетон и не дать ему растекаться самопроизвольно – для этого, опять-таки, нужна опалубка, установленная по периметру септика и в районе смотрового люка. Ну а дальше стандартно – армирование и бетонирование с последующим высыханием.

В принципе, не сложно, но, как и в любом деле, здесь имеются свои тонкости и нюансы, без которых не обойтись.

Что требуется для строительства

Монолитный септик из бетона или же бетонных блоков вполне можно построить своими руками, однако нужно учесть нюансы.

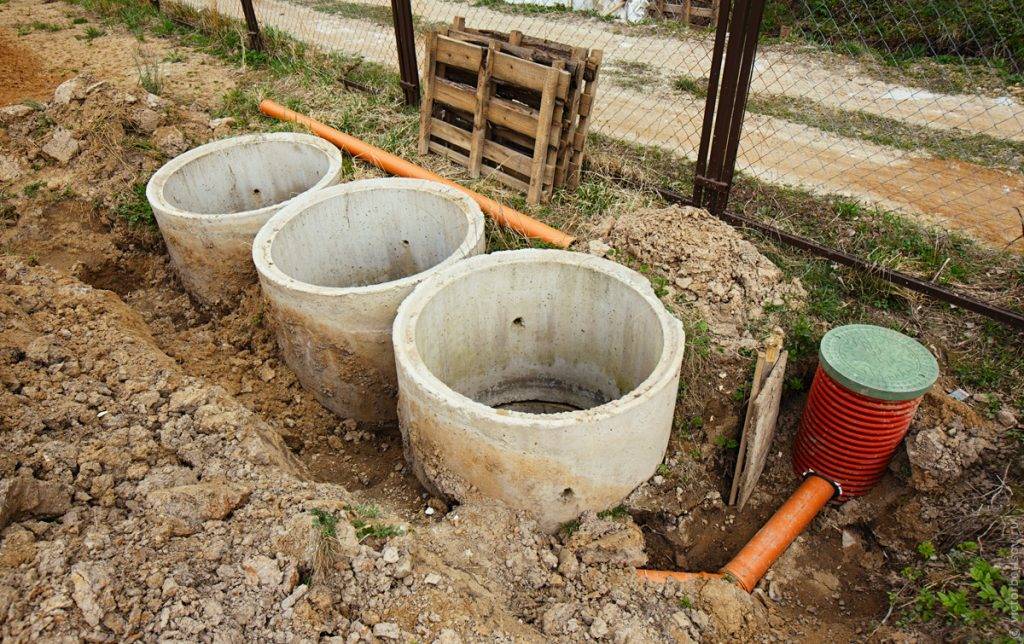

Для установки септика из бетонных колец потребуется несколько человек

Потребуется самостоятельно:

  • Сделать расчет объема;
  • Подготовить яму;
  • Заниматься всеми черновыми работами.

Что касается вместимости емкости, то это сугубо индивидуальный параметр, и при его выборе нужно руководствоваться объемом воды, который будет использоваться

Особенно нужно обратить внимание на то, где именно будет расположен данный объект на участке. Главное, чтобы уровень расположения септика был не выше дома

Особенности монолитного бетонного септика

Чтобы сделать канализацию на даче или же в частном загородном доме, нужно выбирать исключительно надежное очистное сооружение. Один из наиболее практичных вариантов – это именно монолитный септик из бетона.

Септик из бетонных колец следует время от времени обслуживать

У монолитных конструкций огромное количество преимуществ относительно пластиковых и тех, для которых требуются бетонные кольца, благодаря чему им отдают предпочтение многие владельцы собственных участков. Основные плюсы:

  1. Механическая прочность.
  2. Герметичность, чего нет у камер, сделанных на основе бетонных колец, так как монолит не имеет швов, соответственно, протечка совершенно исключена.
  3. Минимальный риск того, что при вспучивании грунта всплывет конструкция, что достаточно часто случается с пластиковыми изделиями, но многие выбирают пластик, а это приводит к серьезным последствиям.
  4. Длительный срок службы.
  5. Простое обслуживание.

Как считают специалисты, оптимальным вариантом будет обратиться к мастерам, которые смогут взять работы по установке септика на себя и при этом обеспечат оперативным выполнением поставленной задачи, гарантией качества, полным сопровождением всего процесса.

Необходимые инструменты и материалы

Для монтажа бетонного септика своими руками понадобятся следующие материалы:

  1. ПГС (2,5 т).
  2.  Цемент (18 мешков по 50 кг).
  3.  Жидкий битум (20 кг).
  4. Железный уголок 40 х 40 (25 м).
  5. Лист железа толщиной 2 мм 1,250 х 2,0 м (1 шт.).
  6. Листы фанеры 1,5 Х 1,5 м (8 листов).
  7. Плоский шифер 1500х1000х6 (6 л).
  8. Полиэтиленовая пленка (два – три отреза суммарной площадью 13 х 9).
  9. Доски 40 х 100 мм.
  10. Пластификатор (в зависимости от типа в расчет на 5,9 кубических метров бетона).
  11. Проволока катанка сечением 0,6 мм (метраж зависит от плотности сетки).
  12. Бруски 50 х 50 мм.
  13. Кирпичи (120 шт.).
  14. Трубы для наружной канализации (индивидуально, зависит от расстояния).
  15. Трубы для внутренней канализации (индивидуально, зависит от конструкции).
  16. Патрубки(индивидуально, зависит от конструкции).
  17. Фитинги (по числу мест соединения труб).
  18. Герметик (1 шт.).
  19. Шурупы (300 шт.).
  20. Отрезной диск по металлу(1 шт.).
  21. Шлифовальная насадка для УШМ (1 шт.).

Для монтажа септика из бетона понадобятся следующие инструменты и оборудование:

Галерея изображений
Фото из
Бетономешалка значительно ускорит процесс приготовления и заливки раствора при устройстве монолитного септика. С его помощью весь объем в опалубке можно залить за один день

Штыковая лопата необходимы для выравнивания стенок котлована. Подборная используется для удаления лишнего грунта

УШМ понадобиться для резки железных уголков, железа для люков и шлифовки. При работе с этим инструментом нужно надевать защитные очки

Она понадобиться для сборки опалубки. Лучше крепить форму для заливки бетона на саморезы, так как разобрать эту конструкцию будет быстрее и проще

Строительный уровень постоянно требуется для контроля горизонтальности и вертикальности отдельных элементов и конструкции в целом, необходим для выравнивания поверхности стен и дна котлована. Оптимальная длинна для земляных работ составляет 100 — 200 см

Угольник необходим для разметки котлована. Также помогает скорректировать угол стен. Также нужен при отпиливании фанеры для опалубки

Лазерный нивелир пригодиться на всех стадиях монтажа бетонного септика. В случае отсутствия недешевого прибора заменить его смогут рулетка и отвес, которые нужны для определения границ и глубины котлована, устройства опалубки и верхнего перекрытия

Полезна для транспортировки тяжелых строительных материалов, таких как кирпичи, цемент и ПГС. Также служит для перевозки извлеченного из котлована грунта

Оборудование для замеса раствора

Ручной инструмент для производства работ

Шлифовальная машина для резки

Дрель и шуруповерт для сборки опалубки

Измерительные приборы

Приспособление для разметки

Лазерный прибор для масштабной разбивки

Тачка для перевозки различных грузов

Все расчеты материалов выполнены для монолитного бетонного септика размерами: ширина-2 м, длина- 3м, глубина- 2,30м.

Установка

Схема монтажа бетонного септика практически не отличается от установки пластикового аналога. Для начала рассчитывается место его расположения, после выкапывается яма, уплотняется её дно и стены. Далее в неё устанавливают кольца или емкость.

Пошаговая инструкция, как происходит установка бетонного септика:

  1. Первым делом, осуществляется расчет места монтажа бетонного септика. Эта зона должна находиться на расстоянии в 10 метров от фасада дома и в 50 от ближайшего водоема. Это необходимо для защиты людей от отравления отходами;
  2. Копка ямы для бетонного септика может производиться своими руками или при помощи экскаватора. Построить её самостоятельно не сложно, главное – учесть, чтобы её диаметр на 10 сантиметров превышал диаметр колодца. Также можно не монтировать готовые кольца, а сделать опалубку уже в отверстии и залить её раствором;

  3. После этого, дно засыпается песком и щебнем (на уровне 20 см) и уплотняется. Поверх уже можно устанавливать кольца;
  4. В некоторых случаях требуется утепление ямы для бетонного септика. В частности, это необходимо в тех районах, где уровень промерзания грунта превышает глубину расположения септика. Для этих целей удобнее всего использовать геотекстиль;

  5. По бокам накопитель засыпается и утрамбовывается грунтом, спустя несколько дней процедура повторяется. Для первичного запускать нужно наполнить его чистой водой, после чего можно систему очистки подключать к канализации.

Видео по теме:

Все строительство бетонного септика занимает не более недели, при наличии нужных инструментов и деталей для колодца.

Преимущества

Решение построить автономную канализационную систему из бетона целесообразно по многим причинам. В первую очередь, материал отличается прекрасными показателями прочности и стойкости к разным воздействиям, долговечности.

Бетон практичный и удобный, сравнительно недорогой, дает возможность соорудить любую систему быстро и качественно.

Наиболее важные плюсы бетонного септика:

  • Бетон не гниет, не подвержен коррозии, не плавится, не боится влияния высоких и низких температур, стоек к грызунам и насекомым
  • Материал не требует обслуживания, регулярных обработок или ремонтов
  • Монолитный септик из бетона, в отличие от аналогичного пластикового, обладает большим весом, поэтому не всплывает под влиянием грунтовых вод, не боится выдавливания силами пучения грунта при морозах
  • Если речь идет о монолитном септике в сравнении с конструкцией из железобетонных колец, то тут преимущество заключается в отсутствии стыков и швов, гарантирующем полную герметизацию
  • Сравнительно невысокая стоимость материалов и работ
  • Длительный срок эксплуатации септика

Достоинства и недостатки септика из бетона

При выборе варианта подобных конструкций, отличных по материалу (пластик, металл), учитывают положительные и отрицательные качества. Бетонный монолитный септик имеет следующие преимущества:

  • сравнительно невысокая цена, причем более доступным считается вариант из бетонных колец, но он не является монолитным и требует проведения работ по обеспечению герметичности конструкции;
  • в подобных изделиях не предусматривается возможность подключения к электрооборудованию (автоматические фильтрационные системы, насосные станции, компрессор), что позволяет эксплуатировать их в любых условиях;
  • можно построить септик своими руками: при возведении монолитной камеры подготавливается бетонный раствор, для выполнения работ не потребуется привлекать специальную технику;
  • продолжительная эксплуатация;
  • устойчивость к негативному воздействию внешних факторов: механическим нагрузкам, химическим веществам;
  • за счет отсутствия швов исключается вероятность проникновения нечистот в грунт;
  • монолитный бетонный септик характеризуется существенным весом, он намного тяжелее бетонных и металлических конструкций, что позволяет пропустить этап укрепления в почве; для сравнения, пластиковые аналоги характеризуются намного меньшим весом и при пучении грунта имеют свойство подниматься выше поверхности почвы.

Недостатков у подобных конструкций немного. Так, отмечают сложность выполнения работ. Монолитный септик из бетона своими руками строится в течение длительного периода, т. к. при этом используется технология заливки цементным раствором, что предполагает необходимость сушки стен и пола ямы на протяжении 1 месяца.

Как использовать очищенные стоки?

Очищенную и обеззараженную в септике воду можно использовать для организации полива растений и деревьев на приусадебном участке. Она отличается небольшим процентом загрязнения (10 -15%).

Прошедшая очистку вода вполне пригодна для использования в хозяйственно-бытовых целях. Это значительно сократит водопотребление для организации полива огорода или сада в летний период. А значит, позволит сэкономить.

Использование насосного оборудования предполагает электропотребление. Для обеспечения электропитания можно использовать солнечную батарею небольшой мощности и аккумуляторную батарею

За пару лет работы система полностью окупит себя, так как при помощи солнечной энергии, преобразованной в электричество, можно сократить расход электричества, поставляемого централизованными сетями. Солнечная батарея вполне в состоянии покрыть потребности насоса.

Галерея изображений

Фото из

Накопитель для очищенной сточной воды

Сточная канава для утилизации стоков

Утилизация сточной воды на рельеф

Полив растений несельскохозяйственного значения

Насосом можно выкачивать воду из вторичного или третичного отстойника, а также избыток иловой массы из приемной камеры. Откачанный ил можно применять в созревании компоста. Он используется в качестве самостоятельного удобрения или в смеси с другими компонентами.

В компостную яму можно высыпать остатки органики. Это могут быть опавшие листья, сорняки и навоз. После трех-четырехлетнего перегнивания, получается превосходное удобрение, повышающее плодородность грунта на приусадебном участке.

Монтаж переливов

Прокладывая переливы, делайте уклон два сантиметра на один погонный метр. Подводящая труба должна располагаться на 55 мм выше, чем отводящая, ни в коем случае не используйте пластиковые трубы для того чтобы провести наружную магистраль, в противном случае система выйдет из строя раньше, чем положено.

Для того чтобы обеспечить поток воды вниз, понадобится канализационный тройник, который устанавливается в вертикальном положении: нижний отвод будет отбирать ту воду, которая находится ниже поверхности, а верхний предназначен для того чтобы производить очистку.

При использовании такой конструкции можно предотвратить попадание взвешенных частиц в трубу. Вам удастся избежать частых засоров, да и система сможет прослужить намного дольше.

Выбор места

Расположение септиков выбирается так, чтобы не было риска загрязнения источников питьевой воды или плодородных земель. Санитарные нормы лимитируются СНиП 2.04.03.85 для строительства и СанПиН 2.2.1/2.1.1.1200-03 для создания безопасных зон

Важно также исключить риск воздействия на фундамент при протечках, а для этого основание колодца должно размещаться ниже фундамента сооружения

Размещать септик на участке необходимо по СНИПам

Место для септика должно быть удалено от естественных водоемов минимум на 5-6 м. До плодовых деревьев следует обеспечить расстояние не менее 3-4 м (для кустарников можно сократить его до 1-1,5 м). Необходимо удалить колодцы и от газопроводной трубы (не ближе 5 м). Кроме того, перед выбором местоположения конструкции следует продумать, как подъедет машина с бетонными кольцами и как расположатся грузоподъемные механизмы.

Особенности первого этапа

На первом этапе необходимо подготовить место и сформировать надежное основание:

  1. Подготовительные мероприятия. Прежде всего, по результатам геологических исследований (уровень промерзания и залегания грунтовых вод, структура почвы, пучинистость и т. п.) уточняется оптимальная глубина установки септика. Место под строительство выравнивается. Удаляется вся растительность. Производится разметка установки септиков и прокладки труб. В частности, рекомендуется располагать переливные емкости вплотную друг к другу, а фильтрующий колодец – на некотором удалении.
  2. Материалы и инструменты. Размеры бетонных колец выбираются, исходя из необходимого объема септика. Емкость накопительной камеры выбирается из такого условия: 200 л воды на одного человека в сутки, причем накопитель должен собирать сток в течение не менее 3-4 суток. Можно исходить из таких рекомендаций: для семьи из 2-3 человек – 2 куб. м, до 6 человек – 3,5-4 куб. м. При покупке колец необходимо проверять их качество, особенно состояние стыковочных граней. Оптимальный вариант – кольца с замком. Помимо колец потребуются трубы. Наиболее широко применяются трубы из полипропилена. Их диаметр должен составлять порядка 105-125 мм.

Взаимосвязь объема воды в сутки и размера септика Виды бетонных колец

При возведении септиков потребуется такой инструмент и оборудование:

  • грузоподъемные механизмы, средства малой механизации (таль, полиспаст и т. д.) и тренога для их установки;
  • инструмент для приготовления раствора и проведения бетонных работ – емкости, миксер, лопата, мастерок, шпатель, терка;
  • инструмент для монтажа колонны колец – перфоратор, электродрель, кувалда, долото;
  • инструмент для наложения гидроизоляции и защитных материалов – малярная кисть, нож, ножницы, зубчатый шпатель;
  • колнтрольный и измерительный инструмент – рулетка, металлическая линейка, отвес, строительный уровень.

Рытье котлована

Лучшим временем проведения этой работы считается поздняя осень или жаркое лето, когда уровень грунтовых вод наиболее заглублен. Котлован может копаться для каждого септика в отдельности или для всех сразу. Размер ямы должен превышать диаметр колец на 60-70 см для возможности наложения защитных материалов после монтажа. Глубина котлована выбирается с учетом толщины подушки и плиты перекрытия. Каждый последующий септик устанавливается на 40-50 см глубже предыдущего колодца. Для трубопровода роется траншея глубиной до 1,5 м и шириной 40-50 см. В траншее предусматривается укладка труб с уклоном (минимум 2 см на 1 м).

Котлован под септик должен вмещать по глубине все бетонные кольца

Укладка подушки. Она изготавливается путем засыпки песка и щебня. Толщина песочного слоя зависит от пучинистости почвы и составляет от 15 до 40 см. Подушка тщательно утрамбовывается.

Заливка дна

Бетонная стяжка обеспечивается цементно-песчаным раствором в пропорции 1:3. Вначале укладывается гидроизоляция из рубероида. Затем монтируется армировка из стальной сетки. Бетонный слой заливается толщиной 20-25 см с тщательным уплотнением и выравниванием поверхности. Размер основания должен превышать кольца на 25-40 см.

На один отсек двухкамерного септика заливают бетон, а на основание второго битняк и геотекстиль На дно септика для гидроизоляции кладут геотекстиль Затем выкладывают слой из гальки или битняка

Для того чтобы в дальнейшем смонтировать вертикальную колонну колец, важно сформировать ровную горизонтальную поверхность. Контроль горизонтальности осуществляется строительным уровнем

Общие сведения о монолитных бетонных септиках

Количество камерОбъемсептикаЧисло проживающихУдаление содержимого
ОднаДо 6 м31-2 человекаВыкачивание ассенизаторской машиной
ДвеДо 10 м3До 5 человек, которые проживают временноОтвод в фильтрационные поля
ТриБолее 10 м3Более 5 человек, постоянно проживающих в домеИспользование очищенной воды для полива огорода

Однокамерное сооружениеМонолитный септик из двух секцийВ очистителе из 3 отделений
Емкость очистителя определяется из расчета трехкратного количества стоков на человека в сутки. По СНиПу, на одного проживающего приходится 200 л воды в сутки, включая расходы на приготовление пищи, туалет и душ. Следовательно, при расчетах необходимо принимать значение 600 л на одного человека (0,6 м3). Для семьи из 5 членов объем септика должен быть не менее 3 м3. В этом случае строят однокамерное сооружение. Однако, если в доме живут круглогодично, кроме душа, есть ванна, а на кухне установлена посудомоечная машина, рекомендуется монтировать двухкамерный очиститель, в котором объем первого отделения должен быть не менее 3 м3.
