Монтаж дымохода из сэндвич труб своими руками

Правила установки трубы на крыше

Для монтажа дымохода через поверхность крыши, необходимо соблюдать несколько простых правил, которые позволят выполнить эту работу правильно:

Для дымохода необходимо предусмотреть фундамент или так называемую подушку из бетона, так как дымоход это очень массивная конструкция.

так как дымоход — конструкция достаточно массивная и тяжелая, как и сама печь, при строительстве дома следует предусмотреть наличие отдельного фундамента, так называемой бетонной подушки;
считается, что длинная труба обеспечивает лучшую тягу, но тут есть и одно «но» — КПД печи при этом сильно падает. Поэтому необходимо найти золотую середину. Поэтому при монтаже трубы не надо искать длинных путей, лучше всего прокладывать ее напрямую;
выход трубы рекомендуется делать недалеко от конька, если крыша скатная. Рассчитать место довольно просто: необходимо от линии, горизонтальной коньку, провести угол на 10 градусов, идущий вниз. Верхняя часть трубы должна находиться выше этой линии на 30-50 см

Многие считают, что расположение печной трубы оптимально на самом коньке крыши ;
важно устанавливать вверху трубы специальный искрогаситель, который предотвратит возгорание кровельных материалов и прочих элементов. Конструкция такого гасителя может быть самой различной, часто ее делают из обычной стальной сетки, которая не дает горящим искрам выйти из трубы.

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

  • установка внутреннего фартука до начала монтажа покрытия;
  • устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

  • Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
  • По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

  • Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
  • Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
  • Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
  • Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
  • После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
  • Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

  • На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
  • Смочив элемент жидким мылом, его натягивают на трубу.
  • Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
  • Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

Нормы и толщина базальтового утеплителя

Базальтовый утеплитель это укрывной строительный материал на основе минеральной ваты. Она выглядит как обычная вата светло-коричневого цвета.

Утеплитель обладает звукоизоляционными свойствами, абсолютно инертна к влаге, выдерживает температуру накала до 1000о С.

Толщина этого утеплителя внутри сэндвича может быть разной и колебаться от 25 до 60 см. Она зависит от сечения трубы, чем больше сечение, тем толщина ваты больше.

Сечение трубы, а значит, её толщина и соответственно толщина всей конструкции напрямую зависит от тепловой мощности печи.

  • Тепло меньше 3,5 кВт – сечение 0,14 Х 0,14 м.
  • Тепло 6-5.2 кВт – сечение 0,14 Х 0,2 м.
  • Тепло 5,3-7,0 кВт – сечение 0,14 Х 0,27 м.

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

  • Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
  • Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
  • Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

  • минимальным образованием конденсата;
  • хорошей тягой;
  • пожарной безопасностью;
  • возможностью монтажа снаружи здания;
  • длительным сроком службы.

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

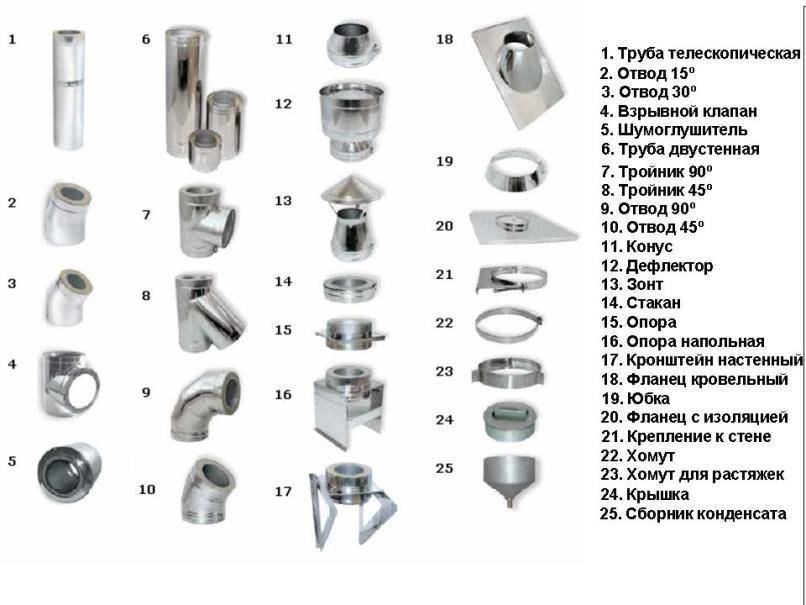

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

  • отрезки труб прямой формы;
  • тройники и коленные сочленения;
  • патрубки для проходов через межэтажные перекрытия;
  • уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Самостоятельная сборка и монтаж сэндвич-дымохода

Общие правила установки дымоотводящей конструкции таковы:

  1. Дымоход собирается снизу вверх. На дымоотводящий патрубок теплогенератора надевается специальный адаптер, смазанный особым жаропрочным герметиком (выдерживает температуры до 1500оС). Адаптер фиксируется при помощи хомута. Герметик применяется только после тщательной примерки, так как разобрать обработанное этим составом соединение достаточно сложно.
  2. К адаптеру подсоединяется первый отрезок трубы. При температуре выхлопа свыше 200оС он должен быть без теплоизоляции, иначе сталь здесь будет перегреваться и быстро прогорит.
  3. Далее обычно устанавливают секцию с шиберной заслонкой. Она, а также все последующие, должны быть уже в термоизолированном исполнении.
  4. Теплоизолятор самого первого элемента нужно закрыть специальной заглушкой, чтобы предотвратить попадание в него влаги (базальтовая вата при намокании теряет теплоизоляционные качества).

Если дымоотводящий патрубок котла направлен вверх, труба может опираться прямо на него. Если же он смотрит в сторону, то переход с горизонтальной части на вертикальную осуществляется следующим образом:

  1. К стене прикручивается опорный кронштейн со специальной площадкой, который будет удерживать вес дымохода.
  2. На площадке крепится тройник с прямоугольным отводом, у которого два других патрубка должны смотреть вверх и вниз. От верхнего патрубка будет «расти» вертикальный участок дымохода, к боковому подсоединяется горизонтальный, идущий от котла, а к нижнему крепится конденсатосборник.

Последний изготавливается в двух исполнениях:

  • с нижним расположением сливного крана — применяется, если тройник закреплён достаточно высоко;
  • с боковым расположением крана — применяется, если тройник нижней частью почти упирается в пол.

Также нельзя забывать, что длина горизонтального участка в дымоходе с естественной тягой не может превышать 1 м.

Можно использовать опорную площадку с уже имеющейся на ней секцией с ревизионным люком и сливным краном, тогда тройник не понадобится.

Поддерживающие кронштейны устанавливают на стене с шагом в 2 м, а на наклонных или горизонтальных участках — с шагом в 1 м. Также их нужно устанавливать в местах изменения направления. К кронштейнам дымоход крепится хомутами.

Рекомендуемое производителем расстояние от дымохода до стены при использовании цельных кронштейнов получается само собой. В случае применения регулируемых кронштейнов следует так подстраивать их, чтобы наружная поверхность трубы отстояла от стены на 25 см.

Если трубу предполагается делать особенно длинной, где-нибудь ближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой — чтобы часть веса приходилась на неё.

Существует два способа наращивания дымохода:

  1. «По дыму». Раструб последующей детали надевается на узкую сторону предыдущей. При такой схеме дым не встречает на своём пути никакого сопротивления, а его поступление в стык между деталями практически исключено. Этим и объясняется название способа. Но конденсат при появлении щели может просочиться в утеплитель, вследствие чего тот утратит теплоизоляционные качества.
  2. «По конденсату». Тут всё наоборот: в раструб предыдущей детали вставляется узкая часть последующей. Для дымоудаления этот способ не очень хорош, но зато конденсат будет стекать беспрепятственно, а его проникновение через стыки в утеплитель полностью исключается.

В общем случае горизонтальные участки рекомендуется собирать «по дыму», а вертикальные — «по конденсату».

Соединение деталей осуществляется в следующем порядке:

  1. Теплоизоляция на подсоединяемой детали сдвигается вместе с кожухом на 150–200 мм, так, чтобы обнажился стыковочный край внутренней части (работать будет удобнее).
  2. Внутренняя часть одной из деталей в месте будущего соединения смазывается жаропрочным герметиком, поставляемым в комплекте.
  3. Узкая сторона одной детали заводится в раструб другой до упора.
  4. Отодвинутая теплоизоляция возвращается на место, при этом кожух нового элемента натягивается на кожух ранее установленного (это соединение также нужно уплотнить герметиком).
  5. Место, где один кожух надет на другой, стягивается хомутом (есть модели со специальным замком вместо болтика).

Заметьте, что кожух последующей детали всегда надвигается поверх кожуха предыдущей, независимо от того, «по дыму» собирается дымоход, или «по конденсату». Это делается для того, чтобы попавшая на наружную поверхность трубы вода свободно стекала по ней без риска просочиться через стыки в утеплитель.

Устройство сэндвич — дымохода

Сэндвич – дымоход – это многослойная конструкция, состоящая из двух контуров-труб, вставленных одна в другую. Между контурами слой минеральной тепловой изоляции.

Благодаря этому конструктивному решению КПД (коэффициент полезного действия) печи выше. Дым уходит, тепло остаётся.

Причин этому несколько:

  • Во-первых. Контур с внутренней части сэндвича дымохода отлично держит большую температуру и не боится конденсации.
  • Во-вторых. Утеплитель сохраняет от перегревания наружную часть.
  • В третьих. Особенность конструкции дымохода не позволяет осадкам попадать на теплоизолятор.
  • В четвёртых. Создаётся отличная тяга.

Трубу, которая внутри всегда производят из «нержавейки», а наружную, и очень часто, из «оцинковки».

При монтаже сэндвич — трубы для подобного дымохода обязательно потребуются:

  • Кронштейн для крепления.
  • Специальное отверстие для чистки дымохода (ревизия).
  • Переходники и тройники.
  • Колено. Оно позволяет менять угол направления трубы на 45о или 90о.
  • Хомуты.
  • Розетта (окапник), крыза (юбка).
  1. Ревизия – устройство для чистки дымохода оснащённое крышкой и подставкой.
  2. Розетта – устройство для установки на трубу дымохода для предотвращения попадания осадков в отверстия в дымоходе.
  3. Крыза – устройство, которое устанавливают между кровлей и стыками трубы. Оно тоже предназначено для защиты от осадков.

Расчёт размеров трубы для устройства сэндвич-дымохода

Чтобы произвести монтаж дымохода из сэндвич труб своими руками, нужно предварительно произвести расчеты для того, чтобы выяснить, какой именно материал следует приобрести. В первую очередь необходимо определиться с диаметром, а затем рассчитать требуемую высоту конструкции.

Как правильно рассчитать диаметр

Для выбора подходящего диаметра сэндвич трубы для дымохода, следует выяснить будущие условия эксплуатации. В первую очередь нужно узнать площадь отапливаемого помещения, а также предстоящий температурный диапазон, в котором будет работать печь или камин. От данных параметров зависит мощность устройства, которая обычно выбирается с расчетом 1 кВт на каждые 10 м2 площади комнаты.

То есть, для отопления помещения, площадью в 90 м2, следует приобрести (построить) печь, мощностью в 9 кВт. От последнего показателя нужно отталкиваться при выборе внешнего диаметра трубы для дымохода. Чем больше мощность печи, тем больший необходим диаметр.

Например, если вам нужно установить печь в комнату, площадью 5 м2, то можно отдать предпочтение устройству мощностью 2,5 кВт. Для такой печи будет достаточно дымоходной трубы с диаметром 158 мм. Она будет вполне в состоянии вывести из системы продукты горения.

А вот для более мощной печки с показателем, допустим, в 10 кВт, такой трубы будет недостаточно. Приобрести придется изделие диаметром в 220 мм

Помимо этого, при выборе трубы следует учитывать также температуру выходных газов. Ведь чем горячее она будет, тем интенсивнее будет нагреваться и труба. Температура газов в основном зависит от применяемого топлива. Самые низкие показатели характерны для газовых котлов (в среднем, 150 градусов), а самые высокие — для угольных (до 700 градусов).


Разнообразие ассортимента труб для дымоходов типа сэндвич и комплектующих

Выбор оптимальной высоты при монтаже дымохода через стену или кровлю

Монтаж сэндвич дымохода должен обеспечить безопасный вывод дыма за пределы жилого дома, поэтому при установке следует соблюсти нормы в отношении высоты.

Длина всей конструкции не должна быть меньше 5 м. В случае несоблюдения данного условия в процессе эксплуатации может образоваться обратная тяга, за счет чего жилая часть дома будет подвержена интенсивному задымлению.

Кроме общей длины, необходимо соблюдать и требования в отношении вывода трубы через кровлю:

  • Если крыша скатная, то верхний край конструкции должен располагаться на расстоянии от конька, равном минимум 0,5 м. Но это актуально в случае, если середина трубы находится от конька примерно в полутора метрах и менее.
  • При большей удаленности от дымохода (1,5 — 3 м) край конструкции должен располагаться на одном уровне в горизонтальной плоскости с вышеупомянутым элементом кровли.
  • При удалении больше, чем на 3 м, верхний край должен находиться ниже конька на 10 градусов.


Допустимые размеры выступов при устройстве дымохода сэндвич

Если же дымоходная система из сэндвич труб выводятся на плоскую крышу, то общая длина конструкции не должна быть менее 5 м (включительно). При этом высота края может располагаться только в диапазоне 50-150 см от конька.

Варианты проходных узлов

Стоит обращать внимание на защиту материалов потолочного «пирога» от возможного возгорания. Защитную функцию в этом случае выполняет потолочная разделка или, как её иногда называют — узел прохода

Узел прохода может иметь разную форму, но обязательное условие — это его огнестойкость

Подобные узлы прохода можно смонтировать самостоятельно или приобрести промышленную конструкцию. Промышленные узлы являются металлическим коробом с пластиной из нержавеющей стали (в некоторых случаях используется оцинкованная сталь). В центре короба находится отверстие, через которое проводят сэндвич трубу.  Такой узел выполняет и опорно-формирующую функцию для теплоизоляционного материала, который заполняет пустоты между трубой и балками потолочного перекрытия.

Установка потолочной разделки производится довольно просто. Вначале в нужной точке потолка (обязательно между балками) выполняется квадратное отверстие, которое должно быть меньше на 1–2 см, чем декоративная панель проходного узла. Далее балки, а также доски закрываются изоляцией. Иногда требуется подбить утеплитель металлическими полосками.

При монтаже трубы для печи в частном доме изделие фиксируется на прямом участке дымохода в том месте, где будет происходить проход сэндвич дымохода. Затем смонтированная разделка поднимается на необходимый уровень. В конце проводится теплоизоляция краёв узла и закрепление полученной конструкции на саморезы.

В продаже можно найти узлы прохода самой разной конфигурации, требующие теплоизоляции или уже оснащенные ею

Узлы прохода могут обладать различной конфигурацией в зависимости от производителя. Существуют модели, в которых вокруг отверстия для дымохода располагается металлический цилиндр, а края декоративного элемента выступают за этот цилиндр. Также существуют узлы с наружными бортами, расположенными вокруг отверстия. Материал изготовления таких узлов может быть разным: металл, минерит. Металлические борта в обязательном порядке подлежат теплоизолированию, а минеритовые сами по себе являются неплохим изолятором.

Правила соединения сэндвич трубы

Чтобы получить круглую форму сечения потребуется валец. Без него такая процедура невыполнима. Поэтому, занимаясь этим вопросом самостоятельно, более простым способом станет выгибание устройства дымохода с квадратным сечением.

Оптимальным вариантом стоит рассматривать покупку заводского варианта, так как их стоимость не превысит намного тех, которые есть возможность изготовить своими усилиями.

Профессионалы советуют еще один способ, при котором собственники участков за городом могут без помех собрать дымоходную внутреннюю часть трубы, воспользовавшись старой трубой для водостока. Такой метод давно оправдал себя тем, что дает в итоге отличную конструкцию из металла, как значительного по толщине, так и неспособного к прогоранию.

Для соединения трубных частей можно воспользоваться одним из двух методов:

  • Соединение по конденсату, когда верхняя часть трубного отрезка должна быть вставлена в нижнюю. Однако, когда сборка проводится подобным образом, существенно возрастает способность проходной части к засорению. Причина – сажа;
  • Способ, называемый «по дыму» осуществляется при установке на нижний участок трубы его верхнего отрезка. В этом случае возникает риск, что конденсат будет чаще попадать на утеплительный материал.

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

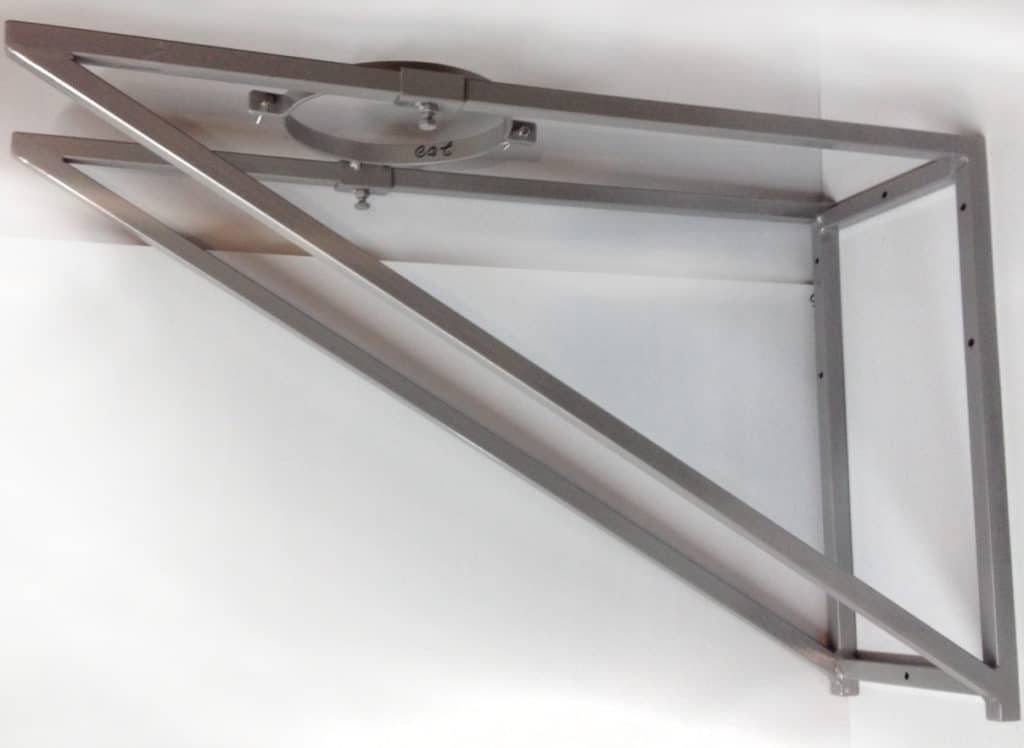

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

  • при постройке нового дома;
  • в процессе реконструкции кровельной системы при наличии отопительного агрегата;
  • при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • стропила;
  • утеплитель;
  • пароизоляционный слой;
  • внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

  • нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
  • за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
  • в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
  • образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
  • если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
