Гравитационная система отопления: элементы, принцип работы и схемы разводки

Принцип работы системы отопления: простота и долговечность эксплуатации

В принцип работы системы отопления заложено свойство воды расширятся при нагревании. В замкнутом контуре вода циркулирует по трубам за счёт разницы давления. По-другому, отопительная система с обычной циркуляцией имеет другое название – самотечная.

Схема гравитационной отопительной системы включает в себя:

• Котёл;
• Трубопроводы;
• Радиаторы;
• Расширительный бачок;
• Гравитационный клапан;
• Вентили;
• Дроссели.

Назначение котла передавать теплоносителю энергию от сгорающего топлива. В гравитационной системе закрытого типа этот процесс обеспечивает теплообменник. Трубопроводы осуществляют транспортировку жидкости от теплообменника к батареям отопления. Максимальное количество тепла в помещение передаётся и сохраняется именно радиаторами отопления. При открытой системе обогрева расширительный бачок устанавливается в самой высшей точке системы, обычно вверху над разгонным коллектором. Система отопления монтируется так, чтобы обеспечить подъём горячей воды в верхнюю точку и слив её самотёком по трубам, а также радиаторам в котёл. При всём этом пузырьки воздуха должны иметь возможность беспрепятственно перемещаться вверх. Обратный гравитационный клапан пропускает жидкость только в одном направлении. При изменении направления движения жидкости он закрывается автоматически.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

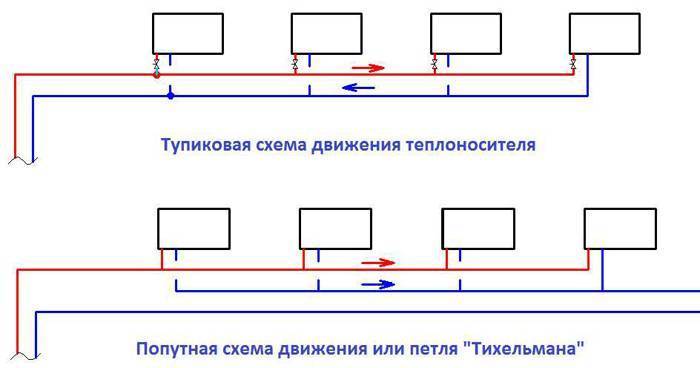

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Преимущества.

1. Оборудование, применяемое в указанной системе, имеет достаточно простую конструкцию, благодаря чему процесс монтажа не представляет особой сложности. Это же качество определяет простоту эксплуатации рассматриваемой системы.
2. Данная аппаратура абсолютно не зависит от интенсивности энергоснабжения здания. Следовательно, наличие либо отсутствие электрического тока никак не влияет на микроклимат отапливаемого помещения.
3. Система не требует применения специальных насосов, обеспечивающих бесперебойную циркуляцию жидкости. Данное обстоятельство полностью исключает вибрацию, а также обеспечивает бесшумный режим работы оборудования.
4. Указанная система отличается высоким уровнем надёжности, а также имеет длительный эксплуатационный период. Она может функционировать порядка сорока лет.
5. Гравитационная обогревательная аппаратура способна регулировать свою работу в автоматическом режиме.

Важно заметить, что надёжность данной системы напрямую зависит от количественного спморегулирования. Это значит, что, по мере изменения температуря обогревающей жидкости, некоторые метаморфозы претерпевает также расход теплоносителя

В связи с изменением плотности упомянутого элемента, увеличивается либо уменьшается уровень теплоотдачи

Следовательно, на интенсивность последнего влияет количественное содержание воды

В связи с изменением плотности упомянутого элемента, увеличивается либо уменьшается уровень теплоотдачи. Следовательно, на интенсивность последнего влияет количественное содержание воды.

Кроме того, большое значение имеют теплопотери самого помещения, относительно которого функционирует данная система. Чем выше показатель теплопотнрь, тем интенсивнее процесс теплоотдачи.

Если рассматривать двухтрубную систему, то в ней циркуляционный круг определяется одним устройством, что обусловливает несколько иной способ саморегулирования. В этом случае упомянутый круг является более коротким. Благодаря указанному обстоятельству, теплоотдача значительно улучшается.

Что касается однотрубной — здесь отопительный круг включает в себя несколько агрегатов. В связи с указанной особенностью отмечается неравномерное распределение тепла. Это часто провоцирует необходимость применения специального циркуляционного насоса, однако такая система не имеет отношения к рассматриваемому виду.

Как подключить твердотопливный котел

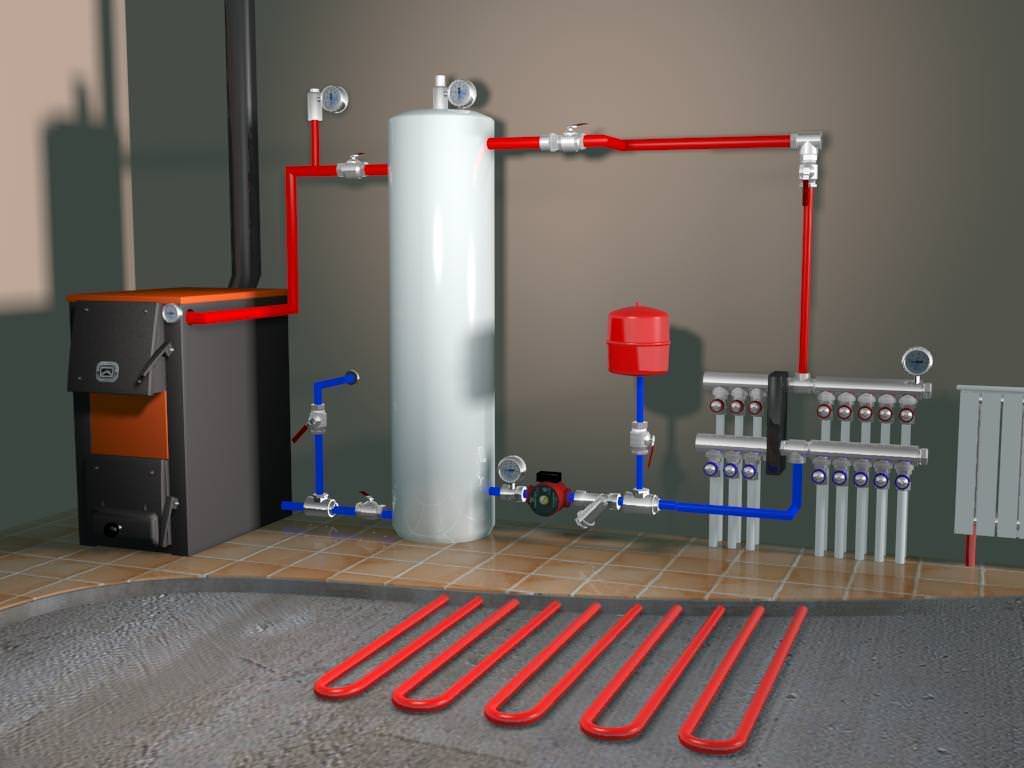

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией остывает в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше

Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

• Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
• Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Лучевая разводка системы отопления плюсы и минусы

Лучевая разводка труб отопления имеет очень много плюсов:

• Легко применить при прокладке в стяжке пола из-за тонких труб. Отсутствуют перехлесты прямой и обратной трубы;
• Проще балансировать;
• Не требуются дополнительные балансировочные краны на радиаторах. Трубу можно сразу подключить к радиатору;
• Можно реализовать раздельную регулировку температуры по отдельным помещениям с помощью сервоприводов;
• Такая схема не требует глубоких теплотехнических расчётов. В чём можно ошибиться — это только в выборе насоса. Прощает многие ошибки, которые легко устранить.

Минусы лучевой разводки системы отопления:

• Стоимость выше. Увеличивается расход материала;
• Необходимо место для установки коллектора;
• Невозможно сделать гравитационную систему отопления;
• Не всегда оправдано применение такой системы.

Особенности монтажа однотрубной системы отопления

Котёл – основной узел любой системы отопления. Однотрубная система с естественной циркуляцией предусматривает размещение основного узла на определённой глубине, но не в подвальном помещении. То есть расположение нижнего патрубка котла должно находиться ниже любого элемента отопительной системы в доме.

1. После того как будет установлен котёл, производится его подключение к системе отвода отработанных газов. Если делается разводка газового котла, то используют коаксиальный дымоход, который поставляется совместно с отопительным агрегатом. Поэтому его монтаж не составляет особых затруднений, тем более к нему прилагается подробная инструкция.
2. На следующем этапе выполняют подключение центральной магистрали. В большинстве случаев используют трубы с диаметром не менее 2,5 см.
3. Хочется уточнить, что к котлу должны подводиться только участки труб из металла. Это, в первую очередь обусловлено тем, что части труб подсоединены непосредственно к отопительному агрегату и имеют максимальную степень нагрева. Если говорить о полимерных изделиях, то немногие из них выдерживают настолько высокие температуры.
4. После того как центральная магистраль будет подключена, приступают к разводке, то есть монтажу оставшейся части труб системы отопления, соединяющих котёл с батареями. Также на данном этапе выполняется монтаж запорной арматуры или кранов Маевского.
5. Для достижения максимальной эффективности обогрева помещений в доме, размещение радиаторов должно выполняться под каждым окном таким образом, чтобы между батареей и подоконником оставался промежуток.
6. Если рассматривать прокладку трубопровода, то он должен проходить прямо без провисания. Помимо этого желательно не использовать лишние обводы и повороты.
7. Наличие каждого дополнительного изгиба может привести к частичному снижению уровня давления, что влияет на эффективность отопления, причём не в лучшую её сторону.
8. Схема монтажа однотрубной разводки системы отопления, также должна предусматривать возможность ремонта основных узлов и элементов, таких как радиаторы, котёл и т.д. Для этого проводится слив воды для чего необходимо установить сливной вентиль и отверстие для заливки нового теплоносителя.
9. Если система отопления снабжена расширительным бочком, то доливка теплоносителя выполняется через него. Для обустройства слива также не понадобиться ничего особенного. Нужно просто установить на крайней батарее запорную арматуру, через которую будет осуществляться полное удаление теплоносителя.

Естественно, не нужно напоминать, что сливной кран должен размещаться в нижней части отопительного радиатора или центральной магистрали, то есть ниже всех составных элементов отопления в зависимости от схемы разводки.

Два в одном

Решить все перечисленные проблемы гравитационной схемы может ее модернизация врезкой насоса. При этом система сохранит возможность работы с естественной циркуляцией.

При выполнении этой работы стоит придерживаться нескольких простых правил.

• Между врезками отводов на насос ставится вентиль или, что куда лучше, шариковый обратный клапан. При работе насоса он не даст крыльчатке гонять воду по малому кругу.
• Перед насосом обязателен грязевик. Он защитит ротор и подшипники насоса от попадания окалины и песка.
• Врезка на насос ограничивается парой вентилей, которые позволят прочистить фильтр или снять насос для ремонта без потери теплоносителя.

На фото байпас между врезками снабжен шариковым обратным клапаном.

Схема отопления с естественной циркуляцией

Схемы отопления с естественной циркуляцией теплоносителя сегодня не особенно популярны в виду их «морально старческого возраста», низкого КПД, громоздкости, дороговизны материалов и монтажа, невозможностью дифференцированного регулирования температуры в отдельных радиаторах и т. д.

Но они незаменимы в тех домах, где отсутствует электричество, так как такие системы, оборудованные твердотопливным котлом, могут работать автономно (с периодическим присутствием человека, естественно).

Принцип действия системы отопления с естественной циркуляцией (ее еще называют самотечной) заключается в создании разницы температур теплоносителя на выходе из котла и его входе. Благодаря разной плотности теплоносителя при разных температурах он движется по трубам самотеком, без использования циркуляционного насоса, то есть теплая вода поднимается вверх, а на ее место «приходит» из обратной трубы уже остывшая вода. По мере последовательного прохождения через радиаторы теплоноситель понижает свою температуру, отдавая тепло в окружающую среду, а после «полного круга» и возврата в теплообменник котла он вновь нагревается, и цикл повторяется.

Объем теплоносителя в таких системах достаточно большой и зависит от диаметра труб и длины системы. В среднем, объем воды в 3 раза будет больше в системе с естественной циркуляцией, чем в системе с принудительной. И это при равной площади обогреваемых помещений.

Большое количество теплоносителя в системе повышает ее инерционность. В этом есть и положительный момент, если котел «потухнет», тепло в системе будет сохраняться еще некоторое время. А в случае использования в системе отопления антифриза, Вы просто заплатите за дополнительные десятки литров этого вещества.

Последовательное прохождение теплоносителя через радиаторы отопления приводит к его охлаждению. Таким образом, те радиаторы, которые находятся в начале системы (от центрального стояка) будут нагреваться сильнее, чем те, которые находятся в конце отопительной магистрали (перед котлом). Регулировать степень нагрева радиаторов при таком их соединении практически невозможно.

Еще одной особенностью такой системы является ее «переборчивость» к материалу используемых труб. В обязательном порядке они должны быть металлическими — обычно стальными. Полимерные трубы просто не выдержат высокой температуры, которая может возникнуть в системе при перегреве теплоносителя в котле. Последствия такого «ограничения» в выборе материалов — низкий КПД всей системы в целом, дороговизна монтажа и сведение на «нет» эстетики современных отопительных приборов большим диаметром стальных труб и громоздкостью всей системы в целом.

Обязательным элементом такой системы отопления является , который в обязательном порядке должен находиться в верхней точке системы. Его объем должен составлять примерно 1/10 от объема теплоносителя в системе. Например, при объеме теплоносителя в системе 200 л, емкость бака должна составлять 15-20 л. Открытый тип бака предполагает, что система постоянно имеет контакт с атмосферным давлением. Это также является обязательным условием существования системы.

Подводим итоги.

Самотечная имеет такие преимущества:

• возможность автономного использования;
• достаточно высокая тепловая инерционность.

Недостатки:

• большой объем теплоносителя (антифриза);
• неэстетическая «громоздкость»;
• невысокий КПД;
• дорогостоящий (сложный для самостоятельного выполнения) монтаж;
• достаточно высокая стоимость;
• отсутствие возможности регулировки температуры.

Параллельный двухтрубный вариант системы отопления частного дома

В системе, схема которой изображена на рисунке, температура отдельных радиаторов уже не будет сильно зависеть от расположения, можно уже регулировать температуру отдельных радиаторов, но не всех! Также обязателен уклон горизонтальных труб (стояков) и их достаточно большой диаметр.

Переходим к следующей схеме системы отопления.
