Монтаж пластиковых труб

Особенности монтажа и соединения пластиковых труб

Пластиковые трубы для водопровода соединяются:

  • ПВХ – склеиванием специальным клеем;
  • PP – пайкой паяльным аппаратом;
  • ПНД и PEX– электромуфтовой сваркой и обжимными фитингами компрессионного типа;
  • PEX-Al-PEX – пресс-фитингами и компрессионными фитингами.

Монтаж пластиковых труб

Сложнее всего монтировать металлопластик. Здесь надо следить, чтобы алюминиевый слой не завернулся внутрь трубы и не был перетянут при ее резке. Клеить и паять на первый взгляд проще

Однако в этом случае крайне важно правильно выставлять температуру паяльника по соответствующим таблицам от производителей в зависимости от толщины трубных стенок. Плюс сам аппарат надо еще где-то взять в аренду, покупать его для разовой работы будет накладно

Время сварки пластиковых труб при монтаже водопровода и канализации

Спаянные либо склеенные пластиковые трубы образуют неразборный трубопровод. Его сложнее ремонтировать, но он надежней. С фитинами (особенно зажимными под гаечный ключ) легче работать. Но их регулярно придется потом осматривать на протечки и подтягивать.

Соединение пластиковых труб с помощью фитингов

Трубы REHAU

Установка труб Rehau

Если вы выбрали эти трубы, то учтите, что монтаж трубы REHAU, может производиться несколькими способами.

Рассмотрим самый популярный способ замены труб в квартире вручную.

При помощи гарпун-скоб.

Этот метод чаще всего используется для помещений, имеющих большую площадь.

Данная система представлена тепло- и шаго- звукоизоляцией, выполненную из матов свернутых в рулон или сложенных. Дополнительно на матах имеется прочная водонепроницаемая пленка с рисунком, который упрощает монтаж.

При монтаже происходит фиксирование трубы к мату гарпун-скобами.

Преимущества:

  • отличная химическая стойкость
  • стойкость к трещинообразованию и растяжению
  • высокая стойкость к истиранию
  • устойчивость к образованию царапин и трещин
  • высокая сопротивляемость медленному распространению трещин при температурах до 95 °C
  • высокая сопротивляемость быстрому распространению трещин при температуре до 20 °C и давлении 20 бар.
  • хорошие гидродинамические свойства, сохраняющиеся в течение длительного времени благодаря высокой прочности на истирание
  • эффект памяти формы

Предыдущая запись Диффузионная и электромуфтовая сварка пластиковых труб
Следующая запись Как выполнить соединение пластиковых труб. Металлопластик, ПВХ, ППР, полиэтилен

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

  • Длину разводки труб полипропиленом;
  • Количество поворотов и переходников;
  • Наличие терморегуляторов и байпасов;
  • Установку вертикальных и горизонтальных конструкций;
  • Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Важно! Игнорирование расчетов на начальном этапе может увеличить стоимость проекта в будущем. Лишние секции радиаторов будут создавать дискомфорт в квартире, а недостаточное их число – плохой обогрев.

Как соединяют пластиковые трубы без паяльника?

До того как переходить к технологиям врезки в полипропиленовые трубопроводы, нужно остановиться на методах соединения разных пластиковых труб без сварки. Есть несколько способов, позволяющих добиться желанной цели. Одни из них используют не очень часто, другие, наоборот, применяют практически все мастера. К самым популярным методам причисляют 6 технологий.

  1. Электросварные седелки. Они используются для пластиковых изделий одного вида — для полиэтилена низкого давления. Он расправляется при подаче напряжения от сети.
  2. Стыковка ПП труб с помощью фланцев. Данное соединение считается максимально надежным: для него используют болты, их вкручивают в отверстия, предусмотренные в элементах.
  3. Использование специальных элементов — труб большего диаметра, они имеют раструбы, уплотнительные манжеты. Стыки надежно защищают резиновыми уплотнителями. Это вариант, подходящий для безнапорных трубопроводов.
  4. Соединение элементов с помощью муфт. Перед монтажом на трубе нарезают резьбу. Чтобы обеспечить максимальную герметичность отрезка, ее обматывают паклей, ФУМ-лентой или обмазывают специальной сантехнической пастой. Однако лучший вариант — сварное соединение.
  5. Использование практичных компрессионных элементов, или пресс-фитингов — из стали или чугуна. Этот вариант подходит в том случае, когда диаметр труб небольшой. Плюсы фитингов — широкий ассортимент, позволяющий монтировать участки трубопроводов под различными углами.
  6. Использование клеевого состава. Этот способ имеет серьезное ограничение. Он совершенно не подходит для водопроводов с горячей водой. Исключение есть: это марки, способные выдерживать высокие температуры. Клей наносят на детали, соединяют, затем оставляют сохнуть. Это минус, так как нужен достаточно большой перерыв в эксплуатации коммуникации. Многие мастера «заклеймили» этот метод как самый ненадежный.

Каждый хозяин по-своему ответит на вопрос, как врезаться в полипропиленовую трубу без пайки. На решение относительно способа работы обязательно повлияет тип используемых элементов, их размер и предназначение конкретного трубопровода.

Использование фланцев

Такое соединение получается максимально надежным: стыки способны выдерживать давление до 16 атмосфер и высокую температуру. Диаметр трубопровода, для которого возможна эта операция, составляет от 20 до 1200 мм.

Сначала на обоих концах соединяемых элементов делают срез, но следят за тем, чтобы не образовались заусенцы. Затем на них устанавливают прокладки, максимальное расстояние от торца — 10 мм

На резиновые уплотнители надевают фланцы, соединяют их болтами и осторожно затягивают

Соединение пресс-фитингами

Это второй популярный способ, используемый там, где необходимо обеспечить разветвление или поворот трубопровода. Компрессионный фитинг состоит из крышки, корпуса, зажимного, упорного кольца и втулки.

Перед операцией концы полипропиленовых труб обрезают перпендикулярно оси, заусеницы убирают, элементы очищают от пыли и обезжиривают. На них надевают гайки, выкрученные из фитингов, затем устанавливают зажимные кольца. Элементы в фитинг вставляют до упора, затем закручивают крепежи на каждом из них.

Применение муфт (ПНД)

Это основная разновидность компрессионных фитингов. Такой вид соединения подходит как для напорного, так и для безнапорного трубопровода. После обрезки краев соединяемых элементов их вставляют в муфту, следя за тем, чтобы стык деталей находился точно посередине муфты. Затем гайки затягивают.

Зажимные соединительные крепежи используют так, где трубопровод находится близко к полу или стене. В этом случае муфту развинчивают, на трубу надевают все ее детали по порядку, потом закручивают гайку. С противоположной стороны прикручивают фитинг-американку с уже зафиксированной полипропиленовой трубой.

Склеивание элементов

Этот способ применяют как дополнение (например, при использовании фитингов), так как клеевые составы не отличаются большой надежностью. В этом случае краям склеиваемых деталей надо обеспечить шероховатость. Для этой цели после обрезки труб их края обрабатывают наждачной бумагой.

Подготовленные поверхности обезжиривают. Клей наносят на все участки, где будет устанавливаться фитинг. Отрезки соединяют, проверяют корректность положения, фиксируют на минуту, затем оставляют до полного высыхания. Состав схватывается уже через четверть часа, однако для полного высыхания ему требуются как минимум сутки.

Монтаж крестовин и тройников

Фасонный элемент применяют для подсоединения бытовых приборов, врезки в уже существующие схемы и для распределения магистральных направлений.

Крестовина представляет собой четыре одинаковых сегмента, сваренных между собой. Отводы располагаются на 90°. Такие элементы употребляют для разводки больших водопроводных схем с несколькими ответвлениями. Встречаются простые крестовины с одинаковым диаметром и переходные с разными размерами выхода.

По санитарным правилам к одному отводному трубопроводу, разрешается присоединять только один сантехнический прибор. Для подсоединения нескольких применяют косые крестовины.

Прямые крестовины нельзя располагать в горизонтальной плоскости.

Тройники обеспечивают разветвление схемы. Промышленность выпускает прямые и косые варианты, с одинаковыми выходами и переходники с различным диаметром раструбов.

Плюсы и минусы идеи

Сварка полипропиленовых труб с помощью специального оборудования была и остается идеальной технологией. Поэтому прежде чем принимать решение насчет использования альтернативных методов, надо познакомиться с их преимуществами и недостатками. К плюсам относятся:

небольшие расходы, так как мастеру не придется арендовать или покупать сварочное оборудование;
легкость монтажа: при использовании технологии пайки, наоборот, необходимо следовать точной инструкции, любой отход от нее сделает соединение ненадежным;
скорость восстановления участка трубопровода в том случае, если произошла авария: альтернативные методы дают шанс быстро избавиться даже от серьезного прорыва.

Но любой альтернативный метод не может называться идеальным. Первый, не самый большой недостаток некоторых методов врезки в полипропиленовую трубу без пайки — более длительный монтаж. Однако необходимость потратить дополнительное время вряд ли может считаться веской причиной для отказа от этой операции.

Небольшие расходы нередко превращаются в приличные траты. Ненадежность соединения, которое способно рано или поздно «рвануть», — еще один аргумент, который приводят противники альтернативных методов.

Монтаж систем из труб ПВХ

Выполнение монтажа ПВХ труб своими руками предполагает соединение в общую систему трубных изделий из ПВХ, различных фитингов и всевозможных комплектующих деталей.

Соединяют трубы тремя способами:

  • В раструб.
  • Используя метод «холодной сварки».
  • Применяя специальные соединительные муфты.

Раструбный способ больше подходит для монтажа канализационной системы. Он считается самым простым вариантом, так как для соединения необходимо закрепить конец одной трубы в резиновой прокладке, имеющейся на конце другой трубы.

«Холодная сварка» – это специальный химический состав, при использовании которого получается надежное и прочное соединение элементов.

Применение муфтового соединения более актуально при монтаже трубных изделий, изготовленных из разных материалов, к примеру, соединение металлической и пластиковой трубы.

Характеристики металлопластиковых труб

Производятся трубы с помощью соединения слоёв алюминия с пластиком, обладают дополнительной гибкостью. Низкая стоимость, лёгкий вес, эстетичный вид, долговечность, способность контроля растяжения трубы за счёт металла, позволяют использовать системы из МП для прокладки различных коммуникаций и магистралей для транспортирования веществ (газ, горячая и холодная вода, сжатый воздух, химические вещества).

Монтаж труб PEX-AL-PEX осуществляется с использованием компрессионных и прессовых фитингов:

Каждый вид полимерной трубы имеет свои эксплуатационные характеристики, правила транспортировки и хранения, способы монтажа. Грамотное обращение с трубами из высокотехнологичных полимеров позволит Вам создать долговечные, недорогие и безопасные для жизни человека, экологической среды, коммуникации нового поколения.

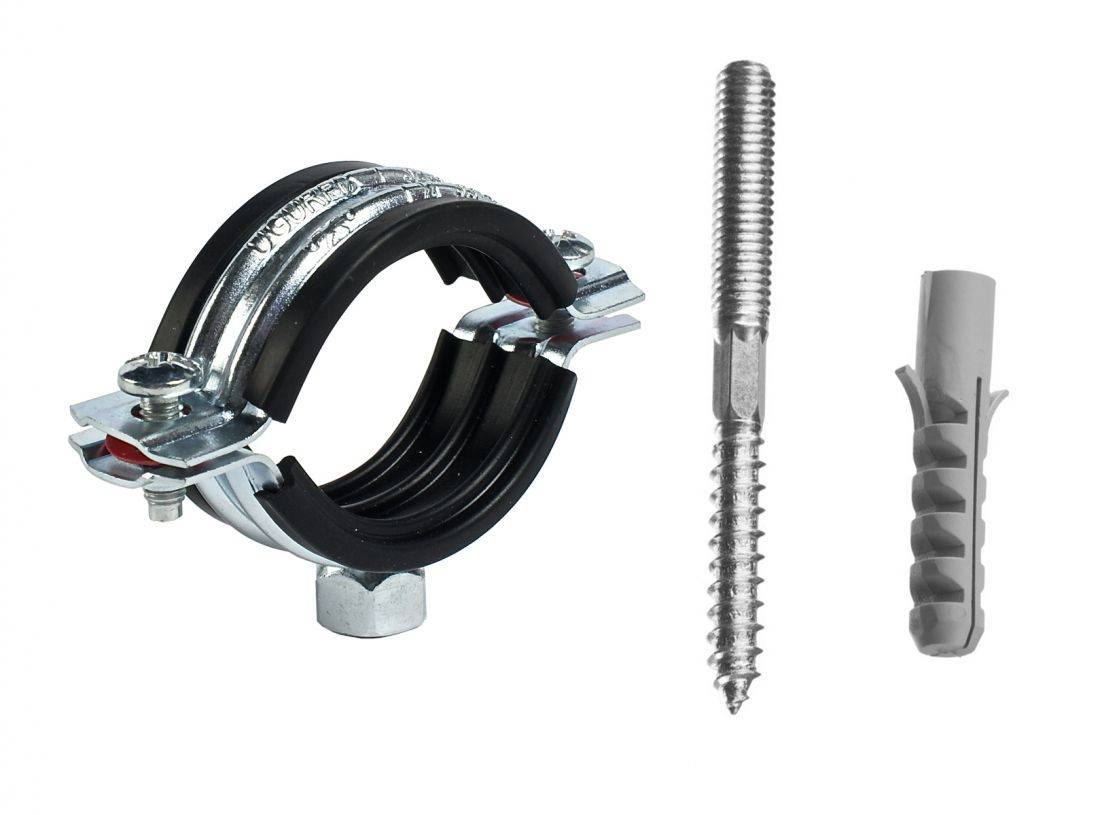

Опоры-хомуты

Тип конструкции уже относят к неподвижным креплениям. Хомут представляет собой металлическое или пластмассовое полукольцо с резиновой прокладкой. Она присутствует не у всех моделей, но свой выбор лучше останавливать на таких крепежах: они обладают более высокой надёжностью, шумо и виброизоляционными способностями. Также у всех хомутов присутствует винтовое крепление.  Что, соответственно, делает его монтаж и демонтаж более сложной процедурой, чем крепление полипропиленовых опор.

Закрепляет хомут трубу намертво, не давая ей совершать лишних движений. Однако, существует возможность оставить некоторую подвижность трубы. Для этого либо просто ослабляют крепление, либо подбирают хомут, диаметр которого немного превышает диаметр трубы. Такое допускается, если трубы принадлежат, к примеру, отопительной системе. Из-за перепадов температур меняется размер трубы, и подобный тип крепежа, называемый «полуподвижным», становится для таких систем наиболее оптимальным.

Хомуты зачастую используют для технических трубопроводов или скрытых. Вероятно, это отчасти происходит и из-за менее эстетичного вида хомутов.

Подойдут для труб с большими диаметрами.

Особенности и нюансы практического использования пропиленовых труб

Промышленность выпускает трубы для водопровода, газопровода, канализации, отопительных и вентиляционных систем. Стандартная длина для наружных работ – 5 погонных метров. Есть модели для внутренних работ – размером от 0.3 до 2 метров.

Диаметры полипропиленовых труб определяют по таблице в пределах от 40 до 150 и больше миллиметров.

Чаще всего встречаются многослойные полипропиленовые трубы: два наружных слоя – полимер, внутренний – стекловолокно, средние – алюминиевые прослойки.

Механические свойства:

  • Предельно выдерживаемая температура – 145°С;
  • Плотность полимера – 0,9 грамм/куб см;
  • Выдерживает нагрузку на разрыв – 25 ньютон/кв. мм;
  • Предел текучести – до 50%;
  • Теплоемкость – 2000 Дж кгС.

Плюсы и минусы в эксплуатации:

  • В 9 раз легче металла – удобен в транспортировке, погрузке и монтаже;
  • Срок службы от 50 лет и выше;
  • Высокий уровень шумопоглощения;
  • Металлическая часть полностью скрыта полипропиленом, поэтому устойчива к коррозии.
  • Слабое противостояние ультрафиолету – наружные магистрали следует укрывать в траншеи или деревянные короба;
  • Линейное тепловое расширение требует дополнительного устройства компенсаторов при разводке пластиковых труб.

Классификация:

КодМатериалСвойстваЦелевое назначение
PPHГомополимерНе переносит высоких температурДля внутренних разводок канализации
PPBБлок сополимерТермоустойчивДля теплых полов и водопровода
PPRРандом сополимеруниверсальныйДля отопления и горячего водоснабжения

Маркировка:

  1. PN 10 – для установки инженерных систем холодного водоснабжения.
  2. PN 16 – применяют для транспортных газовых магистралей или жидкостей до 60°С.
  3. PN 20 – для горячего водоснабжения и отопительных систем до 95°С.
  4. PN 25 – используются в промышленности для транспортировки пара и горячих смесей, а также в коммунальном хозяйстве, при обустройстве теплого пола и отопления.

На заметку: Расценки на трубы различны в зависимости от предназначения.

Разновидности фитингов для пластиковых труб

Для качественного монтажа соединений ПВХ труб между собой придумали множество конструктивных фасонных элементов, облегчающих повороты, изгибы и компенсирующие разность диаметров.

Виды фитингов:

  • Обжимная муфта – для компрессионного соединения труб без пайки и сварки. Технически это комплект зажимных колец и гаек надеваемых на трубку. Есть варианты простых муфт, представляющих из себя пластиковый бочонок и переходных с разными диаметрами торцов.
  • Переходник – предназначен для стыковки срезов разного диаметра.
  • Уголок – переводит транспортировку жидкости в магистрали на 30, 45 и 90°С.
  • Американка в сантехнике – резьбовая муфта с разным диаметром торцов, один из которых снабжен металлической резьбой.
  • Тройник – обеспечивает соединение инженерных систем при разветвлении в трех направлениях. Бывают простые с одинаковым диаметром во всех направлениях и переходные с разными просветами в каждую сторону магистрали.
  • Коллектор – многоходовый фитинг, состоящий из одной трубки с ответвлением в трех и более направлених. Каждый выход имеет собственную заслонку, которой регулируется подача теплоносителя. Применяют при монтаже теплых полов.
  • Крестовина – монтируется при пересечении магистральных трубопроводов. Прямая допустима только в вертикальных схемах.
  • Обвод – фигурная конструкция трубки, для огибания препятствий на пути магистрали.
  • Компенсатор – предназначен снимать напряжения от вибрации, деформации или смещения в отопительной или водопроводной системе. Встречаются сальниковый, сильфонный, антивибрационный и линзовый компенсаторы.
  • Шаровой кран – для отключения подачи носителя в радиатор или отопительную систему.
  • Заглушка – деталь в виде пробки, запирающая торцы трубопроводов.

Каждая из деталей найдет свое мест в трубопроводе, органично соединяясь с общей схемой.

Важно: Соединение пластиковых труб фасонными элементами предполагает, что фитинги будут из того же материала, что и основная магистраль. Исключение составляют американки, которые имеют часть из пластика и металлическую резьбу.

Приступаем к монтажу канализации из пластиковых труб

Готовая канализация из пластиковых труб

Выбор полимерных материалов оправдан. Они обладают рядом достоинств:

  • не ржавеют, стойки химическим воздействиям;
  • обладают гладкой внутренней поверхностью, что улучшает сток;
  • легкие;
  • с ними удобно работать, используя инструменты, имеющиеся у каждого мастера;
  • доступная цена.

Внутренняя канализация выводит все сточные воды за границы дома или квартиры, а наружная отправляет их к месту сбора или очистки. Промышленность выпускает несколько видов пластиковых канализационных труб:

  • внутренняя канализация – полипропилен;
  • наружная – непластифицированный ПВХ;
  • стояки, внешняя канализация – поливинилхлорид (ПВХ).

Кроме, знания нюансов по установке канализационной системы, необходимо руководствоваться рекомендациями, которые прописаны СНиП 2.04.01-85, это позволит избежать грубых ошибок.

Семь раз отмерь один раз отрежь!

Установка канализации в квартире, частном доме, начинается с внутренней системы. Порядок работы одинаков:

  • многоэтажный дом: составляется схема, аналогичная старой, если не была задумана перепланировка;
  • коттедж: определяется, где будет располагаться сантехника, составляется план. Обязательно учитывается фановый вывод, он снижает давление, убирает неприятные запахи. Несколько стояков объединяют по горизонтали вместе с фановым отводом;

Новая разводка канализации составлена. Подсчитываются: длины, диаметры требуемых труб. Количество соединительных, переходных, крепежных элементов, манжет. Каждому устройству необходим сифон, который не позволит проникнуть во внутрь помещения неприятному запаху. Чтобы фекальные воды не проникали в канализационную систему, унитаз устанавливают первым к стояку. Обязательно поставьте ревизионный лючок, для прочистки или проверки. По схеме проконсультируйтесь у специалистов.

Длину труб канализации планируйте, чтобы меньше было резать. Лучше всего сходить туда, где будет проходить закупка комплектующих деталей, выяснить номенклатуру.

Материалы закуплены, пора устанавливать канализацию своими руками

Пример правильно построенной канализации в квартире

Устройство канализации – самотек. От самого дальнего места слива прокладывается магистраль к стояку, к ней подключатся попутные сливы. Тонкости:

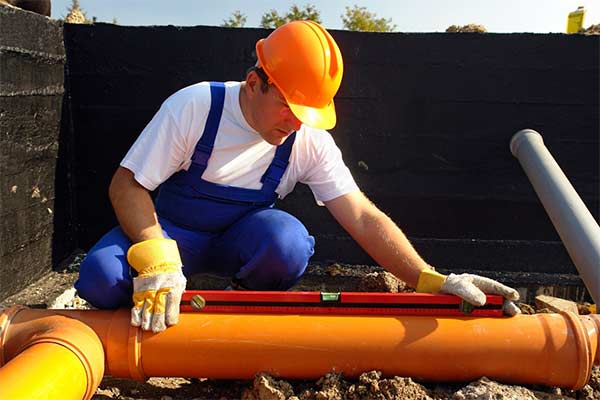

  1. Основное правило укладки канализационных труб – наклон, обычно 1 см на 1 м, точный расчет зависит от диаметра. Высшая точка находится у самого дальнего источника. Делается разметка, устанавливается крепеж. Если угол сделать больше, вода будет пролетать очень быстро, грязь будет оставаться, меньше – грязь будет успевать осесть на стенках трубы. Результат один – засор.
  2. Подобрать верные диаметры каждому элементу канализации: унитаз – 110 мм, ванны, раковины – 50 мм, остальное – 32 мм. Казалось лучше всего использовать одинаковые сечения, но если взять меньше, чем нужно – будет избыточное давление, больше – недостаток воды – засор.
  3. Смена направления магистрали канализации производится фитингами 45о. Чтобы сделать поворот под прямым углом используют 2 фитинга.
  4. Соединить между собой заводские трубы канализации легко – они подготовлены. Если их обрезать (любым удобным инструментом), то торцы зачищаются ножом, шлифуются, соединяются раструбом, направленным в сторону слива.
  5. Все резиновые прокладки должны быть мягкими, правильной формы, без изъянов, не соответствующие данным требованиям заменяют. Если элементы трудно собрать, применяется специальная смазка с добавлением силикона. Если пренебречь этим условием, может возникнуть протечка, которую сверху придется замазывать герметиком.
  6. Крепеж размещают 1 крепление на 1 м магистрали, в местах соединений.

В частном доме требуется подвод к наружной канализации. В многоэтажном – остается подключить собранную конструкцию к стояку.

Вывод пластиковой канализации из коттеджа защищают оцинкованной гильзой, оберегая от внешних повреждений.

Для наружной канализации используют сечение 110 мм. Гофра имеет большую прочность. В земле, магистраль должна находиться ниже уровня промерзания почвы – это 1,5 – 2 м. Её присыпают подушкой из смеси песка и глины, уменьшая повреждения. При невозможности проложить так глубоко, её утепляют минеральной ватой.

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Как правильно осуществлять пайку полипропиленовых труб

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

  • отопительное оборудование;
  • крепежные изделия;
  • различные переходники и муфты;
  • уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

На практике используют один из двух способов обустройства разводки:

  1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
  2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

  • последовательного. Этот бюджетный способ прост в реализации;
  • коллекторного – подача воды организуется с применением специального оборудования – коллектора;
  • с проходными розетками – его задействуют редко.

Подготовительные работы

По схеме подсчитывают длину труб, диаметр, количество фитингов, крепежа, проводят закупку. На этапе подготовки проводят подгонку элементов по размерам и соединениям. Проверяют соблюдение углов и наклонов. Возможно, придется внести изменения в проект или заняться доработкой мест, которые мешают соблюдать схему: расширить отверстие, переставить технику и т.п.

Подготовка к монтажу.

Как нарезать и зачистить трубы ПВХ

Режут своими руками с использованием таких способов:

  1. На отрезном станке — получаются самые качественные края. Требуется свободное пространство для размещения оборудования и труб.
  2. При помощи специальной пилы — достигается качественный результат. Работать удобно, не нужно много места.
  3. Ножовка по металлу — распространенный инструмент в домашних условиях. Заусенец образуется немного, т. к. зубья мелкие. Получить ровный отрез сложно, придется обрабатывать торцы дополнительно.

Болгаркой отрезать ровно трудно, края оплавляются, тяжело обрабатывать их.

Нарезка трубы ПВХ.

Заусенцы мешают выполнить монтаж канализации из пластиковых труб, нарушают герметичность. Плохо зачищенная внутренняя поверхность может стать причиной засоров.

За торчащий пластик цепляется мусор, постепенно накапливаясь. Скорость потока замедляется.

Заусенцы удаляют ножом: соскабливают, поставив лезвие под углом. Особенно тщательно обрабатывают края изнутри. Дополнительно можно пройтись мелкой наждачной бумагой.

Полиэтиленовые трубы (ПНД)

Полиэтиленовые трубы (ПНД) спокойно переносят температуры от -40 до +400С. Это наилучший выбор, когда необходимо прокладывать водопровод на улице в земле. Однако под лучами солнца этот пластик начинает стареть, становясь хрупким. Без защиты от УФ его оставлять нельзя. Давление ПНД трубы выдерживают до 10 атм. Этого с избытком хватает для ХВС и ГВС в доме.

Конструкция и монтаж полиэтиленовых труб

Среди основных плюсов полиэтиленовых труб стоит отметить:

  • большой ассортимент переходников на сталь и медь и иных соединительных деталей под самые разные размеры;
  • гибкость (эти трубы обычно поставляются в бухтах);
  • наличие трех вариантов соединения (сваркой, электромуфтами и компрессионными фитингами).

Главный минус ПНД труб – провисание трубопровода при нагреве. У этого пластика наиболее высокий коэффициент линейного расширение. Он спокойно переносит кратковременную подачу нагретой до +700С воды. Но выглядит потом провисший ПНД водопровод не слишком эстетично. Этот момент надо заранее предусмотреть при проектировании водоснабжения, чтобы полиэтиленовые трубы могли расширяться без помех и не были видны за отделкой.

Ошибки соединения полиэтиленовых труб

К этому типу трубных изделий также относятся PEX-трубы из сшитого полиэтилена. Состоят они из нескольких слоев пластика “сшитого” на молекулярном уровне. Это вариант превосходит обычную полиэтиленовую трубу ПНД по прочности и рабочей температуре (до +900С). Но и стоит он дороже. При этом по номенклатуре выпускаемых размеров и длине они идентичны.

Когда лучше применять клипсы крепления полипропиленовых труб

Для монтажа трубопроводов из полипропилена используются нейлоновые клипсы. Эти детали обладают необходимой устойчивостью к высоким температурам и прочностью. Размер клипсы должен подбираться исходя из диаметра трубы (наружного). Крепление полипропиленовых труб выполняется в соответствии с монтажными требованиями. Преимущество монтажа трубопроводов с помощью клипс:

  • Быстрая и надежная прокладка трубопроводов. Крепление клипс к стене или другой поверхности выполняется саморезами.
  • Этот вариант крепления может использоваться для прокладки магистралей из полипропиленовых труб разного назначения, которые работают в широком температурном диапазоне.
  • При соблюдении требований монтажа (интервалов установки клипс) гарантируется отсутствие искривлений магистрали в процессе эксплуатации.
  • Крепление полипропиленовых труб клипсами обеспечивает эстетичный вид трубопровода без дополнительных закрывающих конструкций.
  • Крепление может выполняться без специальных приспособлений и инструментов.

Клипсы для труб из полипропилена применяют для крепления водопроводных и отопительных магистралей. С их помощью можно выполнить крепление магистрали к поверхностям из дерева, гипсокартона, бетона или кирпича. В каталогах производителей представлены одинарные и сдвоенные клипсы. При параллельном креплении трубопроводов, в зависимости от расстояния между магистралями, используются две одинарные либо одна двойная клипса. Одинарные крепежные элементы легко крепятся друг к другу без специальных приспособлений. Так можно выполнить монтаж нескольких параллельных веток из полипропиленовых труб.

Наборы клипс могут комплектоваться ремешками, которые предохраняют выпадение трубы из крепления.

Выполняя монтаж магистрали из полипропиленовых труб, необходимо соблюдать интервал крепления. При установке клипс на чрезмерно большом расстоянии между опорами может происходить провисание трубопровода. Оптимальные интервалы крепления для труб разного размера представлены в таблице:

Таблица 1

Наружный диаметр (мм) Шаг крепления (при температуре воздуха), мм
+20 °С +40 ˚С +60 ˚С +70 ˚С
16 750 700 650 550
25 850 850 750 700
40 1100 1050 950 850
75 1550 1500 1300 1150
110 1850 1750 1600 1400

До выполнения работ по креплению полипропиленовых труб их необходимо соединить между собой. Для этого используется стыковое, полифузное сваривание или соединение электрофитингом. Для того чтобы быстро и качественно выполнить монтаж трубопровода, специалисты рекомендуют руководствоваться следующим алгоритмом действий:

  1. До начала выполнения монтажных работ необходимо разметить будущую магистраль по периметру. Надо обеспечить небольшой уклон трубопровода.
  2. В точках крепления магистрали нужно просверлить отверстия под дюбели.
  3. В отверстия установить клипсы.
  4. С помощью молотка и отвертки произвести установку дюбелей.
  5. Выполнить установку клипс.

Монтаж магистралей не рекомендуется осуществлять при температуре воздуха до +5 °С. При этом гнуть полипропиленовые трубы нужно без предварительного нагревания при температуре в пределах +15 °С.

Читайте материал по теме: Монтаж отопления из полипропиленовых труб

Выбор материалов для канализации

Практически все современные системы отведения сточных вод делают из полимеров. Трубы и фитинги из них привлекают рядом достоинств, которые сказываются на эксплуатации и монтаже.

Это следующее:

  1. Внутренняя поверхность гладкая, что не способствует накоплению грязи, образованию засоров.
  2. Материал инертный к агрессивным воздействиям химических, биологических веществ, которые содержатся в стоках.
  3. Легкий вес, что упрощает монтаж.

Полиэтилен (ПЭ) выдерживает высокое давление, его применяют в напорных системах канализации внутри помещений и на улице. Диапазон рабочих температур -40…+40°С. Если стоки горячие, применять не рекомендуется.

Полипропилен (ПП) наиболее устойчивый к щелочам и кислотам. Если отвод осуществляется от стиральных и посудомоечных аппаратов, рекомендуется устанавливать трубы ПП. Кроме того, они не теряют своих свойств при температуре стоков до +100°С.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
