Установка насоса в скважину: как правильно провести монтаж насосного оборудования

Какой должная быть глубина скважины для опускания насоса?

Монтаж погружного насоса в скважину должен осуществляться таким образом, чтобы двигатель имел возможность охлаждаться подобающим образом. Для достижения хорошего эффекта рекомендуется опускать агрегат на глубину 30-40 см ниже уровня жидкости. Однако профессионалы утверждают, что наиболее оптимально погружать глубинный насос на 2-3 метра. При этом очень часто глубины скважины может достигать 100 и более метров.

Бурение скважины лучше предоставить в руки опытных специалистов, так как они наверняка различают между динамическим и статическим уровнем воды, о чем не подозревают многие. После бурения проводится замер от земли до поверхности воды, а полученный результат называется статическим уровнем. Далее установленный насос откачивает воду и опять замеряется глубина до зеркала воды в её спокойном состоянии, в результате чего становится известным динамический уровень.

Схема установки насоса в скважину

Замер уровня воды в скважине производится после установки колонны газовых труб, которая погружается ниже динамического уровня. Сопротивление изоляции обмотки мотора с опущенным электропроводом необходимо определить мегомметром, после чего уже можно присоединять станцию к аппарату и проводить оценку правильности проделанных действий.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

• в нескольких метрах, ближе к водозабору;
• как можно дальше от населенного пункта;
• в закрытом помещении, с вытяжной вентиляцией;
• на прочном фундаменте.

• штуцер для соединений;
• рукав, шланг для водозабора;
• трубу вхождения в накопительный бак;
• набор поливных шлангов;
• фитинги, крепеж, хомуты.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту

Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации

А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы

Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин.

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Замена

Глубинные насосы для скважины

В этом случае возникает потребность в замене агрегата. В некоторых случаях, для того, чтобы вернуть систему в работу, необходимо просто извлечь насос и провести его ремонт.

В сложных же ситуациях ремонтные работы предполагают полною замену не только насоса, но и другого оборудования. Так, это может быть замена предохранителей и фильтров.

Процесс замены глубинного насоса в скважине выгладит следующим образом:

1. Отключить систему от электропитания и отсоединить от водопровода.
2. Вынуть насос из скважины. При этом напорный шланг и электрический кабель сматывается в бухту. Поднятие насоса является довольно сложным процессом. В особенности это касается физических усилий. Поэтому к работе привлекаются несколько человек.
3. Насос отсоединяется от обратного клапана и фильтрующего элемента.
4. Производится ремонт насоса и его установка в обратной последовательности.

Замечание специалиста: если в результате осмотра насоса была обнаружена серьезная поломка, то ремонт лучше проводить в сервисном центре.

Смотрите видео, в котором специалист подробно разъясняет, как выбрать и осуществить монтаж глубинного насоса в скважину:

Сборка скважинного насоса

Монтаж всех элементов производится в следующем порядке:

1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.

2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.

При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.

Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин

3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.

Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.

Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.

4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.

5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.

При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована

6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.

При затяжке всех резьбовых соединений используются специальные ключи.

7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.

В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

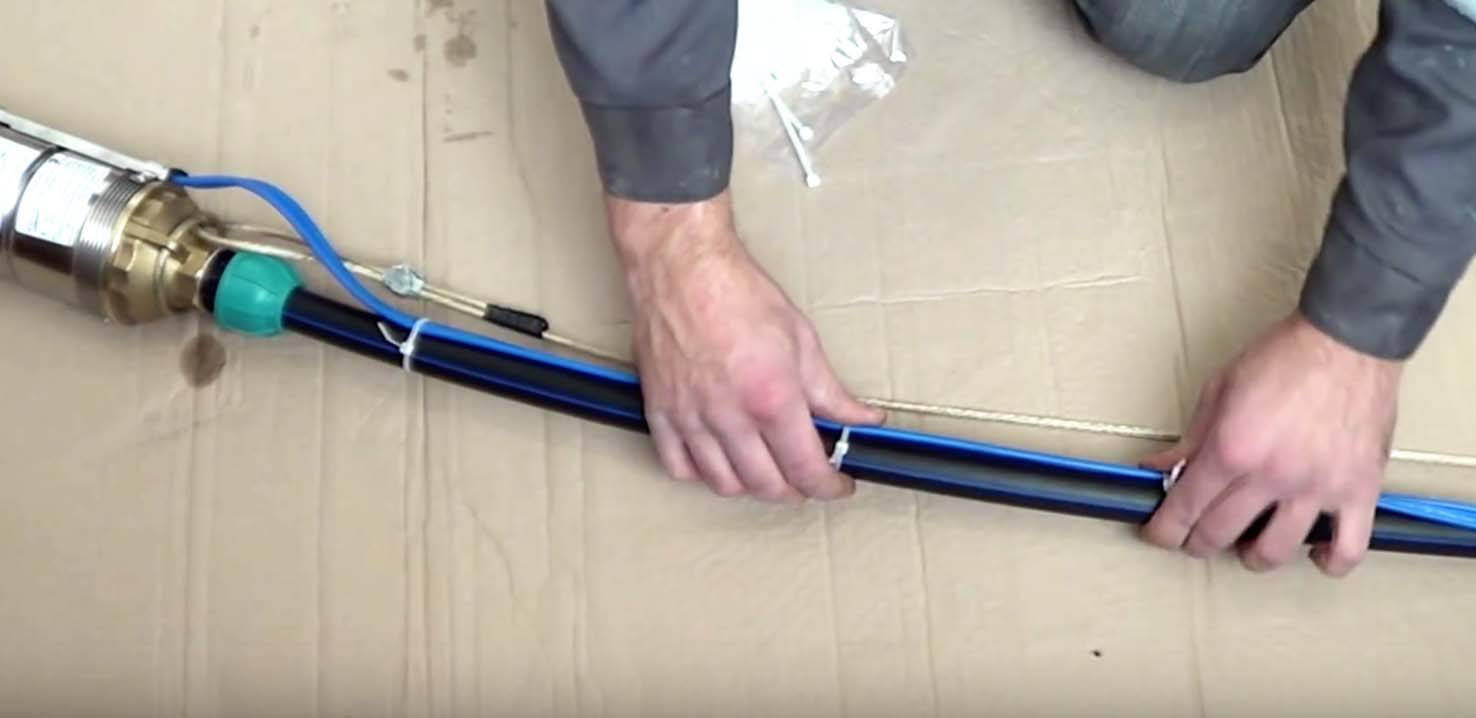

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.

Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.

Для фиксации используются пластиковые хомуты с интервалом в 1 метр.

9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.

Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.

10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Выбор наоса для скважины

• выбирайте исключительно из центробежных агрегатов скважинного типа, так как другие типы, в частности, вибрационный, предназначен для других условий эксплуатации. Цена таких устройств самая низкая на рынке, качество, соответственно, тоже;
• одной из наиболее важных характеристик является производительность насоса, которая, в первую очередь, должна соответствовать вашим потребностям. Под производительностью подразумевается количество литров воды, которое аппарат может перекачать за один час. Опираться нужно на такой уровень производительности, который обеспечит бесперебойную подачу воды в целевые места;
• также, немаловажным значением считается диаметр корпуса насоса. Это значение должно соответствовать внутреннему диаметру обсадных труб, являющимися стенками скважины. Здесь обязательно нужно учесть, что, чем ближе ко дну скважины, тем меньше её диаметр.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Как устанавливать поверхностный тип

Установка скважинного погружного насоса своими руками по схеме поможет избежать множества проблем, которые неизбежно возникают у работников (особенно непрофессиональных), в том числе и при поверхностном типе устройства. Оно редко применяется для водоснабжения такого вида, так как предназначено исключительно для гидротехнических оборудований с незначительной глубиной (максимум 8 м). Его монтаж возможен в несколько последовательных стадий:

1. Установка конструкции в кессоне или отдельном отсеке.
2. Фиксация шланга.
3. Крепление обратного клапана (для предупреждения слива).
4. Сборка сетчатого фильтра, останавливающего мусор и прочие элементы.
5. Опускание шланга.

После окончания вышеперечисленных манипуляций можно попробовать запустить систему. Для монтажа этого типа часто привлекают адаптер, фиксирующийся к шлангу и насосу. Остальные установочные этапы проводятся идентично тому, что описано выше. Если в базовой комплектации есть эжектор, необходимо запастись двумя шлангами (всасывающий и напорный).

Правила установки поверхностного варианта

Схема поверхностного скважного насоса. Монтаж глубинного и поверхностного вариантов отличается

Последние редко используются для таких целей, поскольку могут применяться только для источников небольшой глубины (до 8 м)

Монтаж глубинного и поверхностного вариантов отличается. Последние редко используются для таких целей, поскольку могут применяться только для источников небольшой глубины (до 8 м).

Тем не менее иногда этот вариант является оптимальным, а монтаж его во многих отношениях даже проще по сравнению с другими моделями.

Такой агрегат устанавливают в специально обустроенном помещении или кессоне непосредственно возле источника воды. Шланг нужной длины подсоединяется к всасывающему патрубку агрегата.

На другой стороне устанавливается обратный клапан, необходимый для предотвращения слива воды.

На этом клапане монтируется защитный фильтр, чтобы внутрь не попали загрязнения. После этого производится пробный (тестовый) запуск оборудования.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

• неправильно выполненная установка насоса погружного типа в скважину;
• неправильно подобранные элементы автоматического управления насосным оборудованием;
• неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.
