Можно ли установить счетчик тепла в квартире с центральным отоплением. Чтобы платить за отопление по факту – установите счетчик тепла в своей квартире!

Схемы отопления многоэтажных многоквартирных домов

Другое дело, когда квартира находится в многоэтажном многоквартирном доме. Здесь для планирования и учета потребленных ресурсов необходим счетчик тепла, в случае если используется центральное отопление. Но при этом, как уже говорилось выше, не во всех случаях есть возможность установки таких приборов. Одной из причин является вертикальная разводка отопления. Схемы теплоснабжения многоэтажных домов центрального отопления применяют несколько вариантов разводки труб. Одна из наиболее популярных схем разводки – вертикальная система отопления.

Суть этого вида разводки заключается в том, что теплоноситель подается в дом по одной магистральной трубе. Внутри же дома он распределяется по нескольким вертикальным каналам, которые подают нагретую воду вверх до высшей точки на последний этаж. Дальше по разводке труб вода расходится к радиаторам и после прохождения всех трубопроводов в подвале попадает в трубу обратки.

Однотрубная схема вертикальной разводки системы отопления

Это общая схема теплоснабжения многоэтажного здания, но и в ней есть некоторые моменты, которые нужно учитывать при установке приборов учета тепла. Один из таких моментов заключается в том, что вертикальная система отопления может иметь вид однотрубной и двухтрубной.

Вертикальное отопление, выполненное по однотрубной схеме, может иметь верхнее или нижнее подключение. В первом случае теплоноситель подается в вверх, где на техническом этаже или чердаке сделана разводка по отдельным стоякам – вертикальным трубам которые подают горячую воду в радиаторы. На каждом этаже к установленному радиатору вода подходит из стояка, и после прохождения по полости секций батареи опускается на следующий, нижний этаж. Эта схема обеспечивает экономию труб при разводке по этажам, и при подключении к радиаторам, но имеет ряд недостатков:

схема обладает большой статичностью – изменить или усовершенствовать ее довольно сложно;
обеспечить дополнительно подключение радиаторов не принесет выигрыша в теплоотдаче – температура в помещении значительно не повысится;
в квартире установка теплового счетчика будет неэффективной – прибор фиксирует разницу температур на входе и на выходе отдельного потребителя, а здесь получается, что необходимо устанавливать теплосчетчик на каждой батарее;
кроме того, такая однотрубная система применяется в системах с естественной циркуляцией теплоносителя, что делает фиксацию изменений температуры малоэффективной из-за небольшой разницы температуры теплоносителя.

Двухтрубная схема вертикальной разводки системы отопления многоквартирного дома

Вертикальная система отопления с двухтрубной разводкой немного отличается от однотрубного варианта. Эта схема предусматривает нижнее расположение подающего трубопровода и трубу обратной подачи воды. Теплоноситель подается по магистральной трубе до самой верхней точки, каждая батарея имеет свое независимое подключение к трубе подачи. Такое же индивидуальное подключение имеют радиаторы и к трубе отвода теплоносителя. Плюсом этого варианта выступает возможность самостоятельно регулировать температуру батареи за счет регулировки крана подачи воды. Еще одним важным моментом в отличие от однотрубной системы выступает возможность самостоятельно спустить воздух из системы, через установленный в батарее клапан. В однотрубной системе, если происходит завоздушивание, то останавливается весь стояк, и спускать воздух в таком случае придется в высшей точке – иначе стояк не заработает.

Двухтрубные системы позволяют быстро и без отключения котла провести установку и подключение батареи – достаточно просто перекрыть краны и можно делать ремонт радиатора.

Привлекательность двухтрубной схемы заключается и в том, что для получения максимальной теплоотдачи нет необходимости включения в схему большого количества радиаторов. Система довольно эффективно справляется и с небольшим количеством батарей. Но и здесь имеется один существенный нюанс для учета потребленной тепловой энергии установка теплового счетчика просто нереальна – их нужно устанавливать на каждую батарею. Добиться более-менее нормального учета потребленной энергии можно путем установки общедомового или одного счетчика на подъезд, но и при этом, реальная польза будет только у жителей первых этажей дома.

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Для такого прибора обязательно использовать фильтр грубой очистки.

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

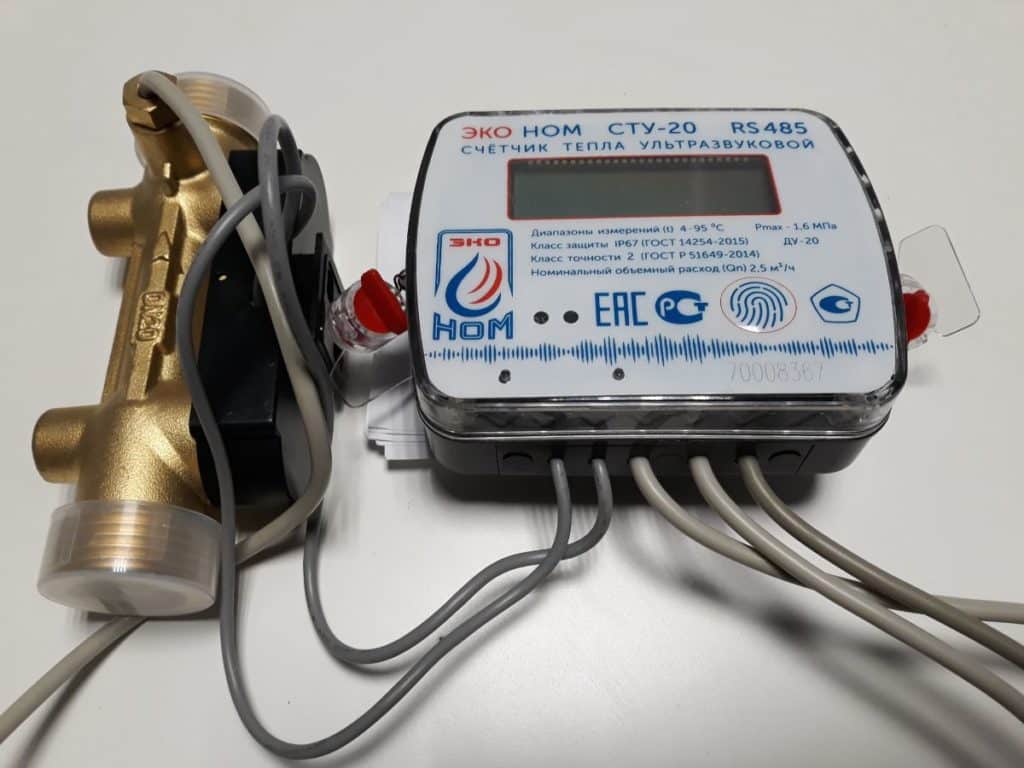

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 — это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.

Классификация общедомовых счетчиков тепла

Аппаратура для учета тепла хоть и выполняет одну и ту же функцию, но использует различные принципы работы, обладает своими конструктивными особенностями, требует соблюдения определенной специфики монтажа и обслуживания.

Поэтому самостоятельно подбирать общедомовой счетчик вы не просто не можете, а и не вправе. Только компетентные специалисты соответствующих организаций смогут точно определить, какой тип приборов оптимален в конкретных условиях, порекомендуют проверенную фирму-поставщика, рассчитают необходимое количество дополнительного оборудования.

Полезно знать, что в ЖКХ применяются такие типы счетчиков:

тахометрические;
электромагнитные;
вихревые;
ультразвуковые.

Тахометрические счетчики – самый простой бюджетный вариант. Они оснащены механическими водосчетчиками и тепловычислителем. Их стоимость существенно ниже других приборов учета. Главный недостаток такого оборудования – проблемная эксплуатация в условиях повышенной жесткости воды. Фильтр будет часто забиваться, а это закономерно ослабит напор теплоносителя: сомнительная выгода налицо. Поэтому тахометрические счетчики, как правило, выбирают для домов и квартир частного сектора. Огромным же преимуществом механики является отсутствие всевозможных электронных компонентов, что позволяет прибору функционировать даже длительное время в неблагоприятных условиях (влажность, сырость).

На корректность работы общедомового счетчика тепла влияют такие факторы как чистота жидкости в системе, равномерность давления, микроклимат помещения, в котором установлен измерительный прибор

Электромагнитные устройства – доступное решение, гарантирующее при качественном монтаже и периодическом квалифицированном обслуживании высокую точность измерений. Подходят для районов с хорошим качеством воды, поскольку примеси металла в ней могут искажать достоверность показателей прибора – в большую сторону.

Вихревые счетчики с легкостью монтируются и на горизонтальных, и на вертикальных участках трубопровода, отображают корректные показатели при любых условиях, имеют радиоинтерфейс, помогающий выявлять неисправности и снимать показания удаленно – наверное, именно поэтому обслуживающие организации отзываются о них весьма позитивно и рекомендуют, в большинстве своем, для установки именно их.

Ультразвуковые приборы учета хоть и являются высокоточными и современными, на практике демонстрируют не особо высокую надежность – из-за плохого качества воды они часто быстро выходят из строя. Кроме того, данное оборудование очень чувствительно к сварочным токам.

Как и любой иной измерительный прибор, общедомовой теплосчетчик подлежит обязательной периодической поверке. От качества обслуживания зависит как срок службы оборудования, так и объективность цифр в счетах за ЖКХ

Принцип работы

Общедомовой теплосчетчик выполняет одновременно несколько функций. Он позволяет увидеть время работы электроприборов, указанный на определенном узле учета. Счетчик учета тепла показывает температуру теплоносителя и фиксирует точное количество потребляемой тепловой энергии.Схема общего счетчика учета теплоэнергии включает элементы:

Термопреобразователи — датчики, измеряющие температуру.
Вычислитель, который подсчитывает потраченное количество тепла.
Расходомер, измеряющий массовый и объемный расход вещества.
Блок питания.

Тепловой счетчик предназначен для фиксации полученного тепла, поставляющего теплоносителем. Оборудование определяет количество энергии, используемой устройством в час с учетом температуры жидкости на входе/выходе в систему. Таким образом определяется разница температур за определенный промежуток времени. Для этой цели в электросчетчик встроен специальный вычислитель.

Подача данных осуществляется за счет встроенных датчиков температуры и расхода. Первый температурный датчик устанавливается в подающий трубопровод инженерной системы, а второй — в исходящую трубу. Вычислитель анализирует все полученные данные, после чего точная цифра потребления тепловой энергии высвечивается на экране прибора.

Можно ли устанавливать счетчики тепла на квартиры

В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.

Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:

специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;

Схема монтажа теплосчетчика

получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
далее проектная документация согласовывается и с поставщиком тепла;
после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.

Счетчик тепла для дома с центральным отоплением – нормы закона

Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:

если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом; хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают; показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета; после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры

Счетчики тепла для дома с центральным отоплением

Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже

А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку. Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома

В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически

Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически. Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше – и в подъездах

Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами

Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.

Процедура установки теплового счетчика в многоквартирный дом

В новостройках приборы учета тепла уже устанавливаются в обязательном порядке. Иначе дом не будет сдан в эксплуатацию. Но для жилых многоквартирных строений, которые построены и заселены уже давно, требуется исполнить требования законодательства в части оснащения необходимым оборудованием.

В первую очередь перед установкой ОДПУ тепла нужно убедиться, что в доме имеется техническая возможность его монтажа на систему теплоснабжения. Затем процедура будет следующей:

Решение об установке прибора должно быть принято на собрании собственников помещений. Оно собирается по инициативе самих хозяев квартир или управляющей компанией. На собрании рекомендуется обсудить вопросы:

способа установки – силами управляющей организации или с привлечением подрядной организации;
сроков монтажа и ввода в эксплуатацию;
размера взносов, связанных с установкой и вводом счетчика (если жильцы накапливают взносы на капитальный ремонт на счете, открытом на свой дом, то вправе принять решение об оплате расходов на установку и ввод в эксплуатацию ОДПУ тепла за счет капремонта);
способа финансирования – единым платежом или в рассрочку.

Собрание может быть проведено в очном и очно-заочном порядке. Решение считается принятым, если согласие получено от не менее 10 % общего количества голосов собственников помещений.
Если инициаторами собрания выступили жильцы, они должны запротоколировать свое решение и направить письменное заявление в свою управляющую компанию с просьбой установить прибор учета тепла.
Затем подготавливается проект на монтаж и смета проведения работ с учетом места установки и модели счетчика. Документ выдается проектной организацией и согласуется с теплоснабжающей компанией.
После согласования приобретается прибор учета, указанный в смете, и монтируется в систему теплоснабжения многоквартирного дома. На корпусе прибора и в паспорте на него должен иметься значок о поверке, т.е. оборудование сертифицировано и выдает точные измерения.
Прибор монтируется и вводится в эксплуатацию. Монтаж занимает один рабочий день. Затем приглашается инспектор из ресурсоснабжающей организации, который осматривает и пломбирует узел учета. Составляется акт о вводе в эксплуатацию и со следующего месяца начисление платы за тепло производится по показаниям ОДПУ тепла.

Порядок законной установки теплосчётчика

Последовательность действий, направленных на установку прибора индивидуального учета тепловой энергии в квартире, состоит из нескольких этапов.

Рассмотрим их детальнее:

Письменное обращение в домовую управляющую организацию за разрешением установки теплосчетчика. К письму необходимо приложить копии документов о праве собственности на жилплощадь, технического паспорта квартиры.
Получение технических условий на монтаж теплосчётчика у поставщика тепловой энергии (как правило, у управляющей компании).
Подготовка проекта индивидуального учета тепла и установочной техдокументации. Выполняется организацией, обладающей законным правом оказания проектных услуг.
Согласование проектной документации с теплоснабжающим предприятием.

Приобретать теплосчётчик до получения согласованного проекта по тепловой энергии не следует, т.к. возможен отказ по различным причинам.

Имея всю документацию по проекту, остается выбрать тепловой счётчик – ультразвуковой, механический или внешней установки, например, вычислитель тепла.

Прибор, обязанный экономить до 50% расходов по отоплению – его должны устанавливать профи. Причем с гарантией

На купленную модель необходимо получить у продавца чеки (товарный и кассовый), инструкцию, гарантийный талон и копию действующего сертификата качества.

Компания, выполняющая установку теплосчётчика, должна иметь лицензию на этот тип работ.

Перед выбором подрядчика необходимо оценить данные о кандидатах (ЕГРЮЛ, сертификаты, допуски СРО), профессионализм монтажников (спецоборудование, перечень установочных работ, наличие монтажного комплекта), гарантии выполненной работы.

Важно качество терморегулятора, установленного на отопительном радиаторе. Именно он позволит управлять отоплением батареи, а значит и стоимостью тепла. Учтите, что помимо теплового счетчика понадобится дополнительные приборы и приспособления: байпас, радиаторные терморегуляторы, трубные фильтры, тройники и пр

Учтите, что помимо теплового счетчика понадобится дополнительные приборы и приспособления: байпас, радиаторные терморегуляторы, трубные фильтры, тройники и пр.

Пломбирование теплового счётчика или распределителя тепла после монтажных работ – обязательно.

Пломбы ставят представители теплоснабжающего предприятия.

Как платить: варианты и формулы

Оплата за отопление, а также порядок её начисления зависит от следующих условий:

если ОДПУ отсутствует;
если ОДПУ установлен;
если стоит ИПУ тепла.

Рассмотрим каждый из случаев отдельно.

В доме нет ОДПУ тепла

Если в доме отсутствует ОДПУ тепла, нужно считать отопление по нормативу, но в зависимости от следующих показателей:

Тариф, который определяется нормативным актом тарифного органа субъекта РФ. Иными словами, в каждом регионе свои тарифы.
Площади квартиры (жилого помещения). Балконы и лоджии не входят в этот параметр.
Установленные нормативы потребления в Гкал, которые определяются нормативным актом. В каждом регионе органы власти самостоятельно определяют эту цифру. Она зависит от климатических условий.

Плата за тепло будет рассчитываться по формуле:

Р – платеж;

N – норматив, установленный в регионе;

T – тариф;

P – площадь жилья.

В итоге расчет не зависит от фактического количества потреблённых Гкал. Для повышения эффективности теплоснабжения приняты нормативные акты, определяющие необходимость установки приборов учета.

ОДПУ стоит, ИПУ нет

Если дом оборудован общедомовым теплосчётчиком, расчет платы зависит от следующих показателей:

Тарифа, который определяется нормативным актом тарифного органа субъекта РФ.
Расхода тепла (рассчитывается как разница показаний, снятых со счётчика).
Площади жилого помещения и площадей всех иных помещений в доме.
Объёмов тепловой энергии.

При этом формула расчёта будет намного сложнее и для окончательного её составления изначально потребуется вычисление объема тепловой энергии, которое необходимо для жилого помещения, в отношении которого производится расчет (далее показатель V):

S – площадь жилья (квартиры);

S об – сумма площадей всех помещений в этом доме;

S ои – сумма площадей, входящих в состав имущества общего использования;

S инд – общая площадь всех помещений, в которых не стоят отопительные приборы либо существуют другие источники обогрева.

Формула для расчета платы за тепловую энергию будет следующей:

Р – платеж;

V – объём тепловой энергии, которая необходима для жилого помещения в отношении которого производится расчёт;

S – площадь жилья;

V д – объём тепловой энергии, рассчитанный исходя из показаний ОДПУ;

T – тариф.

Счётчик тепла есть и в доме, и в квартире

Если у вас есть квартирный счетчик тепла (ИПУ), и в доме также имеется ОДПУ, расчет платы за отопление будет зависеть от показаний счётчиков отопления ИПУ.

Формула будет складываться из следующих показателей:

Р – платеж;

V – объём тепловой энергии по показаниям ИПУ. Вычисляется разница между показаниями текущего месяца и предыдущего;

V одн – объём тепла, который поступил в многоквартирный дом в места общего посещения (лестничные марши, проёмы, подвалы, чердаки и пр.);

S – площадь жилья;

S об – общая площадь всех помещений многоквартирного дома;

T – тариф.

При этом необходимо по формуле вычислить V одн:

V одн – объём тепла, который поступил в дом в места общего посещения (лестничные марши, проёмы, подвалы, чердаки и пр.);

V д – объём тепла, рассчитанный как разница ежемесячных показаний ОДПУ;

V – объем тепловой энергии, рассчитанный исходя из показаний ИПУ.

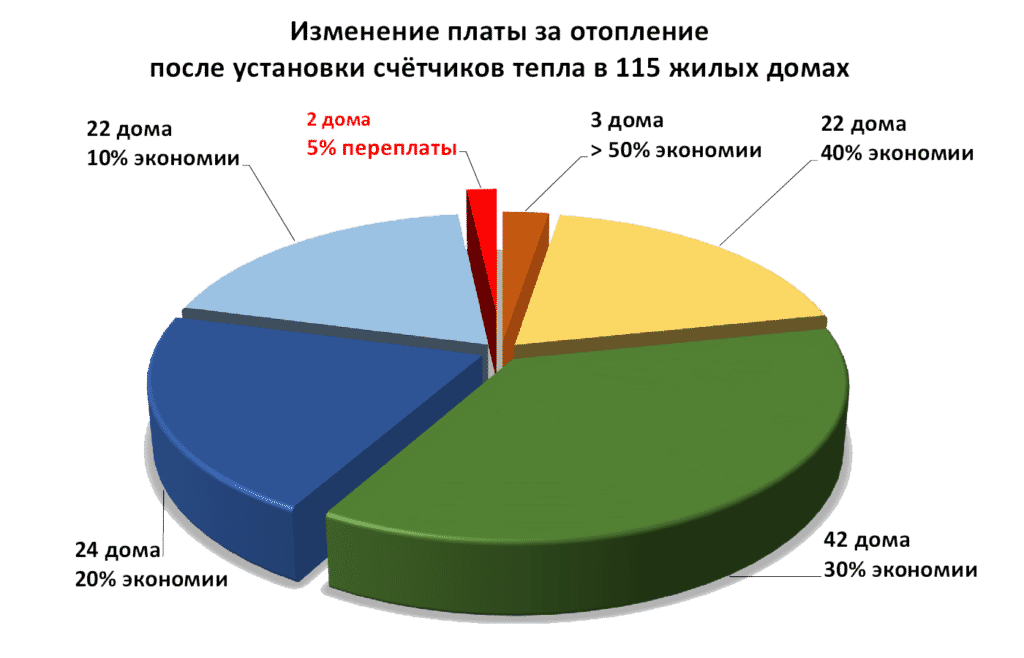

Выгодно ли устанавливать счетчик в квартире?

Установить счетчик на отопление в квартире выгодно. Владелец жилья тратит деньги только за тепло, которое дают батареи отопления, не оплачивая потери во время его транспортировки. Для того чтобы максимально сэкономить, нужно как можно больше избавиться от любых возможных источников теплопотерь: утеплить помещение, установить герметичные оконные рамы и т.д.

Гарантированно можно сэкономить на оплате и вернуть затраченные средства если:

получите разрешение на установку и технические условия от организации, поставляющей тепло;
оповестите ответственного, который избран общедомовым собранием;
на всю квартиру можно будет установить 1 узел учета;
проектные документы согласуйте с поставщиком тепла;
сдайте установленный прибор ему же в эксплуатацию, после этого прибор должен быть опломбирован.

На самом деле достаточно трудно соблюсти все перечисленные пункты, для того чтобы смонтировать тепломер в квартире и платить за поставку тепла согласно его показаниям. Наиболее удачным вариантом может быть новостройка, где в каждую квартиру идет отдельный ввод тепла. И то, могут возникнуть различные препятствия в виде различных законодательных актов. Например, в РФ есть постановление, где говорится, что показания индивидуальных теплосчетчиков подлежат учету при следующих условиях:

теплосчетчики должны быть во всех квартирах;
на вводе центрального отопления в дом должен быть установлен общедомовой тепломер.

Практически все многоэтажки советской эпохи оборудованы однотрубной отопительной системой с вертикальными стояками. Представьте количество приборов, которое придется поставить на каждом присоединении к стояку. Разрешение также маловероятно, что вам выдадут, и причем отказ будет обоснован. Трубы стояков также выделяют тепло, которое индивидуальный счетчик учитывать не будет.

Если же в доме на лестничных площадках и других технических помещениях установлены обогревательные радиаторы, то несмотря на установку индивидуального тепломера, вам придется оплачивать свою долю за их обогрев. Вот поэтапно нужно все свои действия согласовать с руководством ОСМД. Сами монтажные работы это довольно простой этап, большую часть времени необходимо потратить на оформление различных согласований и разрешений.

Установить тепломер можно и самостоятельно, то тогда могут возникнуть сложности во время его сдачи в эксплуатацию управляющей компании. Так что можно обратиться к подрядной организации, которая за отдельную плату поможет вам решить вопрос с бумагами.
