Можно ли установить шиберную заслонку на дымоход АГВ

Как изготавливается самодельный шибер

Шибер можно не только установить, но и сконструировать самостоятельно. Чаще всего подобная необходимость возникает, когда переоборудуется старое печное отопление. Дымоход в доме уже есть, но его конструкция не позволяет подобрать стандартную задвижку.


Чертеж шибера

Так как в процессе эксплуатации задвижка подвергается агрессивному воздействию высоких температур, конденсата и прочим негативным выделениям из топочных газов, то оптимальным материалом для ее изготовления остается нержавейка. Сначала необходимо сварить рамку, в которую будет установлена заслонка. Хорошо подходят для рамки уголки с шириной полки 35–45 мм.

Дальше в рамке высверливается отверстие под ось. Для конструкций с прямым поворотом сверление выполняется в центре параллельных деталей, для углового поворота отверстия высверливаются по диагонали. Изготовленные из небольших отрезков трубы привариваются втулки. Они должны располагаться таким образом, чтобы ось могла свободно поворачиваться.

Сама заслонка вырезается по необходимым размерам из листовой стали толщиной 2–3 мм. Пластина-заготовка вставляется в рамку и сваривается с осью. Зазор между рамой и заслонкой должен быть не более 1 мм. Для удержания заслонки в полностью закрытом положении приваривается ограничитель, на оси закрепляется ручка управления шибером.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

  1. Хит продаж
  • Внутренний размер: 320х160 мм
  • Внешний размер: 280х210 мм
  1. Хит продаж

Размеры (ШхВ): 390х190 мм

  1. Хит продаж
  • Внутренний размер: 270х140 мм
  • Внешний размер: 320х190 мм
  1. Хит продаж
  • Внутренний размер: 270х270 мм
  • Внешний размер: 320х320 мм
  • Внутренний размер: 270х140 мм
  • Внешний размер: 320х190 мм
  • Внутренний размер: 300х160 мм
  • Внешний размер: 350х210 мм
  • Внутренний размер: 230х160 мм
  • Внешний размер: 280х210 мм
  • Внутренний размер: 270х140 мм
  • Внешний размер: 320х190 мм

Посадочный размер: 185х290 мм

  • Посадочный размер, мм 250х250
  • Наружный размер, мм 300×300
  • Внутренний размер: 270х270 мм
  • Внешний размер: 320х320 мм
  • Внутренний размер: 140х140 мм
  • Внешний размер: 190х190 мм
  • Внутренний размер: 160х160 мм
  • Внешний размер: 210х210 мм
  • Внутренний размер: 300х160 мм
  • Внешний размер: 350х210 мм

Внутренний размер: 160х300 мм

Внутренний размер: 220х220 мм

Посадочный размер: 240х260х615 мм

  • Габаритный размер: 395х265 мм
  • Посадочный размер: 300х265 мм

Посадочный размер: 185х180 мм

  • Внутр. размер: 140х270 мм
  • Внеш. размер: 190х320 мм
  • Посадочный размер, мм 120х250
  • Наружный размер, мм 140×300

Посадочный размер: 160х265х641 мм

Посадочный размер: 274х140х1028 мм

Внутренний размер: 250х150 мм

Принимаем к оплате:

Внимание! Информация о цене товара на сайте, НЕ является публичной оффертой. Оплатить покупку можно следующими способами:. Оплатить покупку можно следующими способами:

Оплатить покупку можно следующими способами:

1. Оплата наличными курьеру при доставке или в пункте самовывоза (только для жителей Москвы и Подмосковья).
2. Безналичный банковский перевод на расчетный счет ИП по предварительно выставленному счету.
3. Оплата банковской картой с сайта. Перед оплатой заранее уточните информацию у менеджера.
4. Перевод на банковскую карту. Вы можете оплатить либо через интернет-банк переводом на нашу карточку (Сбербанк), либо в любом отделении банка.
5. Оплата через терминалы.

Если Вы выбрали оплату наличными курьеру или банковской картой при доставке товара, то расплатиться за покупку Вы сможете непосредственно с курьером нашего магазина в момент доставки заказа. Оплата принимается только в российских рублях при доставке товара и передаче всех необходимых документов. Данный способ оплаты возможен только для физических лиц.

Для физических лиц, проживающих вне Московского региона и получающих товар через транспортную компанию и для юридических лиц — оплата производится в безналичной форме на расчетный счет магазина или на банковскую карточку. В этом случае оплата заказа производится согласно выписанному счету, который Вы можете получить по адресу электронной почты.

Оплата счета должна быть произведена в течении 3-х банковских дней. Если в течении этого времени вы не направили средства в оплату счета, он считается недействительным. После оплаты заказа обязательно сообщите нам о факте оплаты.

В сообщении укажите: дату, сумму оплаты, номер заказа, Ф.И.О. и номер платежного поручения.

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

  1. Заслонка в дымоходе . Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
  2. Регулирует процесс сгорания дров. Шибер – это дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Минусы шибера:

  1. Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
  2. Нужно обладать определённым набором знаний – как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер – это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе

При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Для чего устанавливается шибер?

  1. Он выполняет функции заслонки регулятора, наличие которой позволяет частично перекрывать сечение дымоходного канала. Таким образом, шиберная задвижка для дымохода дает возможность перекрывать дымовой канал после топки. Если на данный момент дымоход не эксплуатируется, шибер находится в закрытом положении.
  2. Шибер выполняет функции регулятора тяги в дымоходе, то есть выступает в роли регулирующей заслонки по ходу дыма. Если тяга избыточна, задвижка также выступает в роли регулятора. Интенсивность тяги изменяется следующим образом: прикрывая выдвижной или поворотный шибер, можно увеличивать или уменьшать сечение дымового канала.
  3. Шиберная задвижка для дымохода также является регулятором горения в топке камина. Его установка дает возможность контролировать дымовые газы и воздушные потоки в дымоходе приборов, особенности конструкций которых препятствуют регулированию процесса сгорания дров.

Шибер открыт: Шибер закрыт:

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

  • увеличение – открытая задвижка шибера;
  • снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.


Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

  • контроль уровня тяги;
  • регулировка интенсивности горения;
  • перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

  • значение сечения трубы;
  • величина температуры потоков проходящих по дымоходному каналу;
  • вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

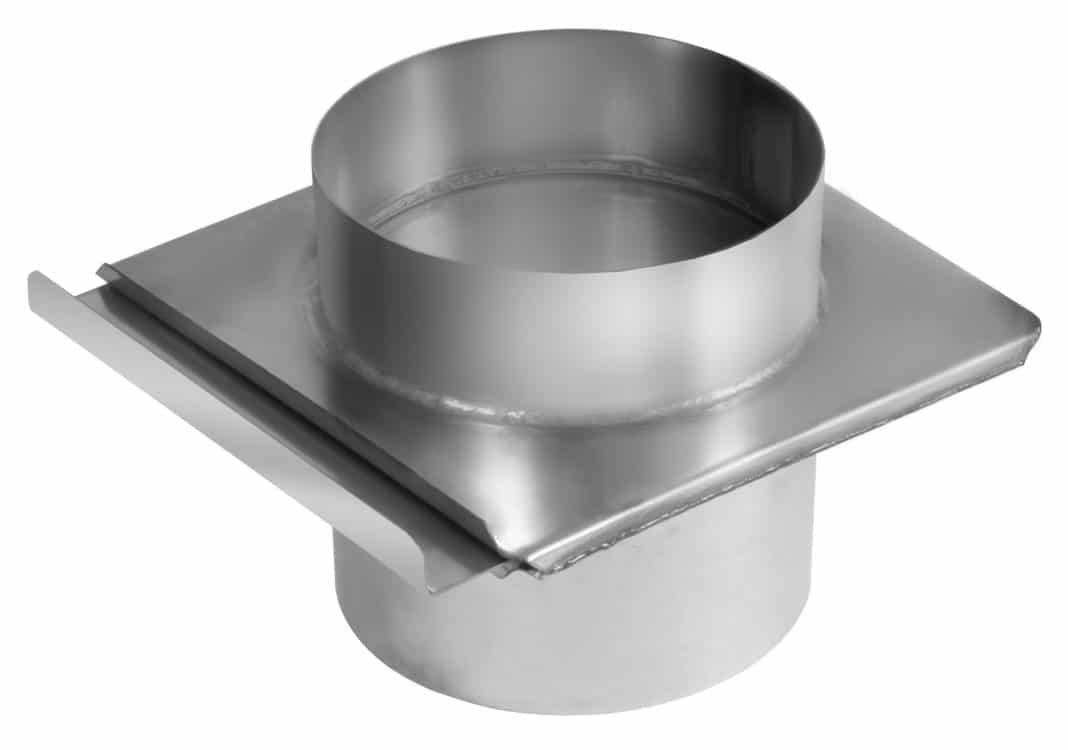

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Предназначение и принцип действия

Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.

Принцип работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем самым мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.

Таким образом, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления. Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.

Монтаж задвижек


Ручная воздушная заслонка

Монтируется шиберная задвижка очень просто. Все работы можно сделать своими руками. Установку подобного элемента нужно делать на начальном этапе монтажа отопительной системы. Первый способ – установка заслонки, примерно, на первом метре трубы. Преимущество такой метода установки – простота управления шибером. Еще один способ – «труба в трубе». В этом случае конструкция не закрепляется никакими дополнительными способами, а просто плотно подгоняется к другим элементам.

Первый способ монтажа проще, поэтому печниками он и используется чаще. Начинается монтаж после завершения кладки первого ряда дымохода. В кирпичах второго ряда вырезается фрагмент, где в дальнейшем будет установлен шибер. Крепление конструкции осуществляется на кладочный раствор. Еще в одном кирпиче необходимо проделать сквозной паз, в который, в дальнейшем, будет выведена ручка для управления шибером.

Второй ряд укладывается максимально плотно к первому, без щелей. После этого дымоход выкладывается как обычно. Такие работы действительно не вызывают сложностей, и легко могут выполняться своими руками. Тем не менее, если ранее не было опыта кладки печей и дымоходов, лучше не экспериментировать и доверить работу профессионалу. Неправильно выполненная своими руками подобная работа – это не экономия финансовых средств, а серьезная проблема в дальнейшем.

При использовании второго способа шибер устанавливается на неутепленном участке дымохода, так как под воздействием разности температурного расширения металла и кирпича заслонка может быстро деформироваться. Заклинившая задвижка – не лучший помощник в обеспечении тепла и уюта.

2 Виды шиберов

Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.

Выдвижная конструкция

Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся  поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.

Самодельная шибер задвижка

Поворотная конструкция

Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть  канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.

Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.

Выдвижной шибер для дымохода

Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.

В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.

2.1 Советы по выбору

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>

Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.

В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.

Задвижка в дымоход

Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.

Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.

Задвижка своими руками

Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход.  Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.

Разновидность шибер задвижки

Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.

Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:

  1. На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
  2. Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
  3. Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
  4. Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
  5. Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.

В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.

Установка задвижек

Не знаете, как сделать шибер в стальной трубе дымохода своими руками? Разберемся по порядку. В действительности эта процедура достаточно простая и нетрудоемкая. Монтаж этого элемента необходимо в самом начале установки всей системы отопления.

p, blockquote 18,0,0,0,0 —>

Осуществить эту процедуру можно двумя методами.

p, blockquote 19,0,0,1,0 —>

Вы можете монтировать заслону на первом метре трубы. Основной плюс такого способа заключается в том, что управлять шибером будет очень просто. Еще один вариант монтажа — «труба в трубе». В такой ситуации конструкция не фиксируется никакими вспомогательными способами, а просто плотно подгоняется к другим деталям.

p, blockquote 20,0,0,0,0 —>

Первый метод считается более легким, в связи с этим он чаще применяется печниками. Процесс монтажа начинается после того, как первый слой дымохода будет заложен. В кирпичах второго ряда нужно вырезать фрагмент, где в последующем будет располагаться шибер. Конструкция фиксируется при помощи кладочного раствора. Еще в одном кирпиче нужно проделать сквозной паз, в котором будет выведена ручка, при помощи которой будет осуществляться управление шибером.

p, blockquote 21,0,0,0,0 —>

Второй ряд кладется очень плотно к первому, нужно стараться, чтобы не было даже самых маленьких щелей. Затем выкладывается дымоход традиционным способом.

p, blockquote 22,0,0,0,0 —>

Несмотря на то, что работа достаточно простая, если вы не имеете никакого опыта в кладке печей и дымоходов, то лучше обратитесь к специалистам.

p, blockquote 23,0,0,0,0 —>

Другой способ подразумевает монтаж шибера на неутепленном участке дымохода. Это обусловлено тем, что из-за разницы температурного расширения металла и кирпича, заслонка может очень быстро подвергнуться деформации.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Подводя итог, стоит отметить, что шибер для дымохода — это достаточно простая конструкция, которая позволяет сделать энергоэффективным даже самое обычное печное отопление. Поэтому ни в коем случае не стоит пренебрегать его установкой.

Технические характеристики шибера

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам

Толщина металла должна составлять один миллиметр

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

  1. Функция регулятора тяги в дымоходе.
  2. Частичное перекрытие сечения дымоходного канала.
  3. Регулятор интенсивности горения пламени в топке.
