Как выбрать насос для опрессовки

Подготовка к проведению работ

Проведение опрессовки – ответственная процедура, требующая подготовительных мер. Перед началом испытаний трубопровода в обязательном порядке:

  1. Проводится осмотр с целью выявления визуально обнаруживаемых дефектов (проржавевших участков, отсутствия каких-то деталей и т.п.). При выявлении нарушения устраняются. В тех случаях, когда в системе находится рабочая среда, которую запрещено использовать для проведения тестирования, ее принято освобождать (к примеру, систему отопления освобождают от теплоносителя).
  2. Осуществляется промывка труб с целью удаления из них ржавчины, окалины, отложений органического и неорганического происхождения. Некоторые из способов промывки требуют применения компрессора. По завершении промывки проверяется качество ее выполнения. Качество промывки проверяют по состоянию внутренней поверхности вырезанного в произвольно выбранном месте полуметрового участка трубопровода.

Для проведения работ на оборудование обязательно устанавливается манометр, позволяющий контролировать давление

Если в составе нагнетательного устройства отсутствует обратный клапан, удерживающий в системе рабочую среду, и манометр, то их устанавливают после завершения испытаний.

Какие бывают опрессовщики

Различают два основных типа: ручные и электрические. Рассмотрим каждый вид более детально.

Ручные

Компактные и легкие станции с резервуаром, поршневой помпой, манометром и обратным клапаном. Имеют массу положительных качеств:

  1. Не нуждаются в подключении к электросети, т.е. могут эксплуатироваться хоть в чистом поле.
  2. Имеют весьма компактные размеры и небольшой вес. Один работник легко справляется с доставкой агрегата к месту испытаний и установкой его в рабочее положение.
  3. Устройство простое и надежное. Эксплуатация не требует специальных навыков и может быть доверена новичкам.
  4. Стоит недорого, как при покупке, так и при обслуживании.

Недостатком устройств этого типа является необходимость приложения физических усилий при проведении испытаний. Вода закачивается в сеть или емкость вручную. Примерно так, как когда-то качали воду из уличных водоразборных колонок.

Несмотря на свою простоту, ручные опрессовщики способны нагнетать в трубопроводе давление до 60 бар. Для того чтобы опрессовать отопительную или водопроводную сеть это даже много. Конструкция крайне проста. На верхнем обрезе небольшого металлического резервуара смонтирован поршневая помпа с всасывающим и нагнетательным патрубками, обратным клапаном и показывающим манометром. Объем резервуара обычно составляет 10-12 литров.

Кроме опрессовки трубопроводов и емкостей, с помощью ручных опрессовщиков легко производится настройка и проверка срабатывания предохранительных клапанов.

Электрические

Производительность опрессовщиков с электроприводом многократно превышает тот же параметр ручных моделей. Минимальное давление, которое они могут нагнетать, начинается с 60 бар.

Для испытаний подводящих трубопроводов и емкостей гидравлического оборудования применяются аппараты, обеспечивающие напор до 500 бар. Самовсасывающим агрегатам, каковыми в большинстве случаев являются электроопрессовщики, нет необходимости заливать воду во всасывающий патрубок. Они способны поднять воду из резервуара, если расположены не высоте не более одного метра над ним.

В отличие от ручных аналогов, электроопрессовщики могут, при необходимости, подкачивать воду в испытуемую сеть. В замкнутых контурах отопительных и технологических трубопроводов электрический опрессовочный насос может использоваться для поддержания напора в автоматическом режиме. Для этого его врезают в схему, в комплекте с накопительным баками и сбросными клапанами и датчиками. Такие установки называются «Элькомат» или «Гигамат» (на фото), в зависимости от мощности.

Кроме основного назначения, электроопрессовщики могут использоваться в качестве минимоек. При наличии подходящих насадок, с ними легко мыть машины, окна, очищать от мха и грязи шиферные кровли и т.п.

К достоинствам электроопрессовщика следует отнести следующие его характеристики:

  • высокопроизводительный;
  • высоконапорный;
  • работает в автоматическом режиме;
  • с функцией минимойки;
  • обладает компактными размерами и относительно малым весом.

Имеются и свои минусы:

  • привязан к электросети;
  • дорого стоит;
  • обслуживание обходится недешево.

Электрический опрессовочный насос стоит значительно дороже ручного. Нет смысла приобретать его для домашнего употребления. Это профессиональное оборудование.

Когда необходима опрессовка?

Опрессовку выполняют в таких случаях:

  1. Перед первым пуском системы в эксплуатацию.
  2. После ремонта трубопровода либо замены какой-либо из его составляющих.
  3. После длительного простоя (типичный пример – опрессовка отопления после летнего сезона).
  4. Если предусмотрена плановая проверка состояния системы. Так, например, периодической опрессовке подвергают канализацию из полимерных трубопроводов с целью проверки их целостности.
  5. Также опрессовку следует проводить после промывки трубопровода, особенно если для этого использовались агрессивные химические реагенты, способные ослабить стенки труб и арматуры. То же относится к прочистке канализации, так как в ходе этой операции могут повреждаться места соединений трубопроводов.

Существует особая разновидность опрессовки, которой подвергают скважины на воду. Такая проверка позволяет определить, не попадает ли верховодка в ствол скважины, откуда осуществляется водозабор.

Особенности ручного опрессовщика

Практически все модели опрессовочных устройств являются самовсасывающими. Это означает, что они могут всасывать жидкость. Для этого шланг, который входит в конструкцию опрессовщика, опускают в закачиваемую жидкость. Для того, чтобы максимально упростить этот процесс, многие модели оснащаются специальной ёмкостью.

Самые компактные ручные модели используются для быстрой проверки давления, а также герметичности в различных системах. Кроме этого, существуют ручные опрессовщики, которые используются на различных производствах. Ими осуществляют проверку разного промышленного оборудования (например, котлов). Такие проверки проводятся в три этапа:

  1. На первом этапе выполняется предварительное заполнение проверяемого трубопровода или другого объекта.
  2. Далее ручным гидравлическим прессом для опрессовки труб выполняется нагнетание давления.
  3. На последнем этапе производится наблюдение за снижением давления в трубопроводе. Контроль давления осуществляется с помощью манометра или же визуально (если есть видимые протечки).

Ручные модели являются довольно популярными, так как их использование практически не ограничено. Они могут применяться для организации испытаний хозяйственных сетей, а также для проверки коммуникации в многоэтажном доме.

Прибор оснащен манометром, при помощи которого осуществляется контроль давления, нагнетаемого в трубопровод

Стоит отметить одно важное преимущество использования ручного пресса — это низкий уровень погрешности. Это преимущество обусловлено тем, что оператор пресса сам регулирует показатель давления во время испытания трубопровода

Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением.

Характеристики оборудования

Электрические модели обладают рядом преимуществ, которые позволят использовать насосы в промышленных масштабах:

  • короткий интервал времени для нагнетания нужного давления;
  • позволят создавать более высокое давление, чем механические устройства;
  • конструкция надежна, имеет долгий срок эксплуатации;
  • устройства снабжаются автоматикой, способной регулировать процесс и остановить насос при достижении заданного параметра.


Насосы, оптимально, подойдут для протяженных контуров производственных цехов, многоэтажек, магистральных путей.

Небольшие трубопроводы опрессовывают механическими насосами, которые в таких случаях экономичнее и практичнее.

К минусам электронасосов можно отнести:

  • высокую стоимость. Начальная цена составляет 15-20 тысяч рублей;
  • зависимость от электросетей или генераторов;
  • большой вес и линейные размеры;
  • устройства требуют постоянного обслуживания.


Перечисленные недостатки являются фактическими плюсами механических моделей.

Устройства отличаются демократичной ценой, которая начинается с 3-3,5 тысяч рублей.

Это касается отечественных моделей, импортные насосы стоят в 2-3 раза дороже.

Механические насосы способны создать необходимое для испытаний давление.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

  • осмотр узла подачи, трубопровода и других детали системы.
  • проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

  1. Во вновь смонтированную или промытую систему заливается вода.
  2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
  3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
  4. Если наблюдается снижение давления, то выясняется причина этого.
  5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
  6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Кто проводит опрессовку

Ответственность по контролю работоспособности системы отопления и проведению профилактических мероприятий лежит на организации, которая ее эксплуатирует. Коммунальные службы занимаются этими вопросами в жилых домах, а на других предприятиях и учреждениях – соответствующие технические службы.

К проведению работ по опрессовке допускаются аттестованные специалист с необходимой квалификацией.

Эти работы в частных домах с автономным отоплением выполняются работниками сервисных организаций или самостоятельно, как и монтаж.

Вне зависимости от того, кто будет осуществлять мероприятия по опрессовке, следует придерживаться требований и правил нормативных документов, регламентирующих этот вид работ.

Компактность и удобство эксплуатации. Особенности ручного насоса для опрессовки системы отопления

Опрессовка представляет собой процедуру испытания с параллельной проверкой на прочность и герметичность системы отопления путем создания высокого давления.

Первая опрессовка проводится сразу после установки трубопровода на участке. Делается это для выявления потенциальных мест утечек.

Механические насосы чаще всего используются в бытовых целях. Подобные агрегаты имеют более низкую стоимость, они компактны, с ними легко работать. Их особенность заключается в простоте использования и в возможности работы в ограниченных пространствах без доступа к электрической сети.

ontakte

Odnoklassniki

Опрессовочные насосы и оборудование для заполнения не имеют существенных различий. Часто один и тот же агрегат применяется как для проверки системы на прочность, так и для ее наполнения.

Фото 1. Так выглядит ручной насос для опрессовки. .

Современные опрессовщики и насосы для закачки различаются по типу привода. Он бывает электрическим либо ручным. По принципу действия оборудование подразделяется на следующие типы:

  • мембранное;
  • пластинчато-роторное;
  • поршневое.

Принцип работы опрессовщика

Принцип работы ручного опрессовщика довольно прост. В проверяемую систему отопления до максимально возможного уровня заливается вода. После этого при помощи нажатия на рычаг достигается необходимый для проведения испытания уровень давления (в 2—3 раза выше рабочей нормы). Когда нужный показатель давления будет получен, шаровой вентиль агрегата перекрывается. Оператор отслеживает на манометре колебания.

Внимание! Чтобы в процессе опрессовки не допустить внутри отопительной системы чрезмерно высокого давления, насосы оборудованы специальным пропускным клапаном. Если давление начинает падать, значит, труба протекает

Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения

Если давление начинает падать, значит, труба протекает. Описанная процедура повторяется несколько раз. При выявлении дефекта работы прекращаются до момента его устранения.

Первая опрессовка проводится непосредственно после окончания монтажных работ. Далее проверку повторяют каждые 5 лет после промывки трубопровода агрессивными химическими средствами.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

  1. Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

  1. Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Задачи опрессовки котла отопления

Всего рассматривают 3 определяющих причины, по которым проводят опрессовку котлов отопления. В каждом из этих случаев мероприятие проводится в обязательном порядке, обеспечивая безопасность использования оборудования путем исключения вероятности протечек горячего теплоносителя.

Первичная проверка

Данный вид опрессовки проводится по результатам монтажных работ, он контролирует целостность новой отопительной системы перед сдачей ее в эксплуатацию

Важно отметить, что эту процедуру проводят сразу после окончания сборочных работ, а лишь за тем скрывают трубопровод в плоскостях стен или пола

После того, как трубы попали под штукатурку или стяжку (первичные виды отделочных работ), можно провести повторное тестирование. Это позволит без риска использовать дорогостоящие финишные материалы, предназначенные для косметической отделки.

Плановая (периодическая) проверка

Такая проверка проводится ежегодно по завершению отопительного сезона. В ходе данного тестирования проводят осмотр и выявляют слабые места в контуре котла, а также системе трубопровода, подготавливая оборудование к следующему сезону.

Если контур, находящийся под тестовым давлением, удержал заданную отметку в течение регламентированного времени, то система прошла испытание. В противном случае необходимо искать течь и проводить ремонтные работы.

Аварийная (внеочередная) проверка

В случае обнаружения неполадок или протечек в системе отопления, выполняются ремонтные работы. Для этого необходимо спустить теплоноситель, провести тщательную промывку, убедиться, что в полостях нет солей, произвести замену поврежденных участков. Перед тем как осуществить запуск, после проведения ремонтных работ, каждый раз проводят аварийную опрессовку. Это мероприятие обеспечивает проверку контура на герметичность.

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем.

Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

  1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
  2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
  3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
  4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
  5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
  6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса.

Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

  • компактность, мобильность;
  • можно задействовать на ограниченной территории, при проведении небольших по объему работ;
  • долгий срок службы при бережном уходе, возможность ремонта;
  • безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
  • приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Преимущества и недостатки ручного гидравлического пресса

Как и любое другое изделие, ручной гидравлический пресс обладает своими достоинствами и недостатками. Для начала рассмотрим основные преимущества этого устройства:

  • мобильность. Прибор довольно компактен, что позволяет транспортировать его в любое необходимое место и производить гидроиспытания на месте;
  • при нормальной эксплуатации отличается довольно продолжительным сроком службы;
  • в случае необходимости его можно отремонтировать и использовать дальше по назначению;
  • эксплуатация такого прибора полностью безопасна;
  • стоят гидропрессы для опрессовки трубопроводов довольно дёшево, что зачастую является определяющим фактором.

К недостаткам ручного гидравлического пресса для опрессовки трубопроводов относят:

  • устройство не имеет ограничительного клапана;
  • когда аппарат функционирует, необходимо осуществлять постоянный контроль за ним;
  • достижение нужного давления в системе — довольно длительный процесс при использовании ручного устройства;
  • ручной прибор менее универсален, чем его электрический аналог;
  • необходимо прикладывать физические усилия.

Компактные размеры ручного устройства позволяют без проблем проводить работы в бытовых условиях

Как работает насос при проверке на прочность системы?

У опрессовочного насоса одна единственная задача – создать максимальное давление, подобное гидравлическому удару. Говоря более простым языком, ему требуется совершить резкий перепад давления. Для этого в заполненную до краев систему присоединяется насос, который нагнетает жидкость на протяжении всего трубопровода на определенном периоде времени. Весь процесс происходит с ежеминутным снятием значений манометра. Если будет малейшая неисправность, стрелка манометра опустится вниз.

В качестве рабочего материала зачастую выступает антифриз, нередко масло. Каждая модель опрессовочного насоса оснащена специальными ограничителями давления, которые помогают избежать переизбытка. Для того чтобы проверить систему отопления на прочность, используют компрессор. Однако в этом случае разгерметизация соединительных элементов проверяется при помощи обыкновенного мыла. Под воздействием воздуха, подаваемого из компрессора, мыльный раствор движется по трубам и его утечка в случае неисправности сразу становится заметной.

Но в обоих случаях, гидроудар является незаменимым помощником. При его помощи можно проводить не только коммуникационные испытания, но и инженерные, сантехнические. Вся эта машина подключается к контуру, благодаря которому давление постепенно повышается до необходимого уровня.

На полноценную проверку требуется не менее 2 часов, в течение которых показания манометра будут сниматься неоднократно. Резкое или незначительное снижение давления будет означать разгерметизацию системы. В таком случае необходимо остановить проверки, выявить местоположения утечки и ликвидировать ее, после чего продолжить работу с опрессовочным насосом. Если же значения на всем протяжении стабильны, значит, все работает в штатном режиме.

Особое внимание просим обратить на то, что в оборудовании такого типа решающим фактором является не производительность, а максимально допустимый показатель давления, которое он может создать. Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические

Но стоит запомнить только самое важное – есть электрические и механические

Но стоит запомнить только самое важное – есть электрические и механические

Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы.

Суть опрессовки

Опрессовка — это специальное испытание отопительной системы здания на герметичность и прочность посредством высокого давления, которое создается после накачивания трубопровода жидкостью. Так как тепловой носитель в трубах находится под постоянным давлением, следовательно, все составляющие контура подвергаются систематической нагрузке.

Нередко во время отопительного сезона в систему проникают воздушные массы, приводящие к возникновению гидравлических ударов. В результате появляются разные протечки, которые не всегда фиксируются. К примеру, на отдельных участках системы в теплых полах.

Именно по этой причине отопительная система должна быть опрессована перед подключением отопления. Кроме выявления повреждений, опрессовка способствует прочищению трубопровода от скоплений мусора, ржавчины, остатков воздуха, грязи и других отложений, препятствующих свободному передвижению жидкости.

Дефект в трубопроводе может привести к разрыву трубы, крупной течи и невозможности перекрытия тока воды.

НРГ-500 ››

Опрессовщик (опрессовочный насос) – это специальный вид профессионального многофункционального оборудования, созданного для проверки герметичности трубопроводов и газопроводов, систем отопления и сжатого воздуха, спринклерных и холодильных установок, резервуаров, сосудов и отдельных узлов различных инженерных систем. Опрессовщик можно по праву назвать очень сложным строительным инструментом, который весьма востребован не только в процессе монтажа инженерных систем, но и в период их эксплуатации. Особенно часто его используют в жилищно-коммунальном хозяйстве. Применение опрессовочных насосов позволяет заметно снизить уровень трудозатрат при проведении проверок герметичности, а также экономить значительные отрезки времени, которые затрачивались ранее на проведение подобных работ. А использование окрашенных жидкостей помогает найти места разгерметизации.

Опрессовщики называют опрессовочными насосами, так как они предназначены для закачки жидкости в резервуар или трубопровод с одновременным контролем за давлением. Вначале в испытываемую на герметичность систему заливается жидкость, в качестве которой для различных случаев используется вода, антифриз или масло. Затем насос создает необходимое давление, после чего закрывается его шаровой вентиль и при помощи манометра контролируется давление. Подключение опрессовщика к трубе выполняется при помощи опрессовочного шланга, через который происходит заполнение испытуемой трубы или емкости жидкостью под давлением. Падение давления означает наличие в системе протечки. Опрессовщики различных моделей обязательно комплектуются насосом, баком для закачиваемой в испытываемую систему жидкости, манометром, пропускным клапаном, предназначенным для предотвращения создания избыточного давления, и шлангами.

По способу управления насосом опрессовщикики бывают различных типов:

  • ручные опрессовщики,
  • электрические опрессовщики,
  • модели с ручным и электронасосом.

Ручная модель более компактна, но требует значительных мускульных усилий оператора, тогда как электрическая модель не требует особых усилий, но весит больше своего ручного аналога. В опрессовщиках ручного типа в качестве привода используется рычаг, с помощью которого перемещается поршень, проталкивающий имеющуюся в баке жидкость в испытываемый резервуар или трубопровод, тогда как в электрических моделях опрессовщиков электромотор обеспечивает движение плунжеров, с помощью которых и происходит нагнетание жидкости. Производительность разных типов опрессовщиков тоже различается. У ручных она измеряется в мл/такт, а у электрических – в л/мин.

Заказать и купить опрессовщики ручные, насосы гидравлические (производство Россия) вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Как производятся гидравлические испытания трубопроводов

Прежде чем рассматривать критерии выбора, следует уяснить для себя алгоритм испытаний трубопроводов и емкостей на прочность и плотность.

Приступая к испытаниям, сначала следует удостовериться, что монтаж трубопровода закончен полностью. В домашних условиях (в загородном доме или на даче) это производится визуальным осмотром смонтированной сети. Проверяется отсутствие разрывов, наличие запорной арматуры, заглушек и т.д. На производстве и в строительстве, монтажная организация готовит акт передачи смонтированного трубопровода или сосуда к испытаниям. Представители подрядчика и заказчика проверяют соответствие монтажа проекту и скрепляют акт подписями.

Перед испытаниями система или сосуд полностью заполняются водой.

В отличие от воды, воздух легко сжимается и существенно затрудняет процесс гидравлических испытаний и эксплуатации замкнутых контуров. Для его удаления в самой верхней точке трубопровода монтируются краны или вентили для сброса воздуха (воздушники). Вода подается в сеть с малым напором, поднимается снизу-вверх, выдавливая воздух через открытые воздушники. Как только из них польется вода без пузырьков воздуха, их закрывают. Система заполнена. Можно приступать к испытаниям.

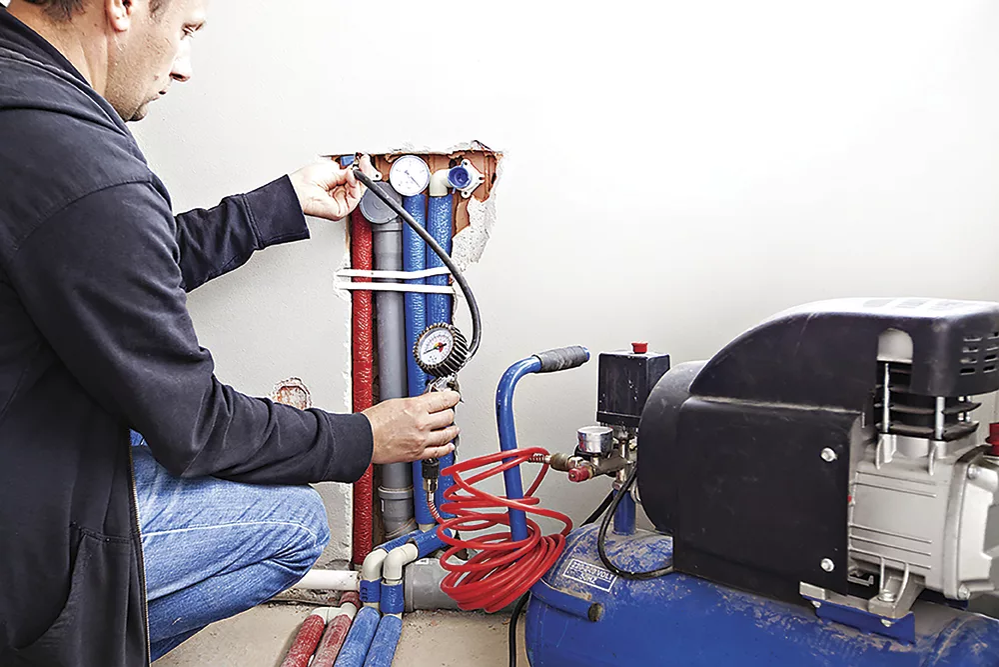

Опрессовщик присоединяется к трубопроводу резинотканевым рукавом. В резервуар ручной станции заливают воду (10-12 литров). Электрических самовсасывающий аппарат располагают рядом с резервуаром с водой и опускают туда всасывающий рукав с фильтром. Ручной помпой закачивают воду из резервуара в заполненную сеть, создавая давление больше рабочего в полтора раза. Контроль осуществляется по встроенному манометру.

При достижении заданного параметра, объект осматривается в течение определенного времени (регламентируется правилами), на предмет утечек

При этом обращается внимание на состояние сварочных швов, резьбовых и фланцевых соединений. Одновременно контролируются показания манометра

Если стрелка манометра нее показывает снижение напора, испытания признаются успешными, с составлением соответствующего акта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
