Греющий кабель для канализационных труб: монтаж внутри саморегулирующего провода обогрева

Как правильно смонтировать систему обогрева

Практикуется два способа монтажа греющего кабеля – внутренний и наружный. В первом кабель заводится внутрь трубопровода, во втором наматывается на трубу или крепится вдоль всей её протяжённости.

Обратите внимание! Для внутренней прокладки подойдёт кабель любой формы сечения. Для наружного монтажа лучше предпочесть ленточный (сплюснутый) формат изделия, обеспечивающий лучший контакт с поверхностью трубы

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия

В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр

Помимо определения способа прокладки и формы сечения, не менее важно правильно подобрать мощность изделия. В свободной продаже доступен саморегулирующийся кабель с показателями мощности от 10 до 60 Вт/погонный метр. Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

Для небольших бытовых проектов при выборе можно ориентироваться на такие правила:

  • Для внутренней прокладки чаще всего окажется достаточно кабеля с мощностью 10 Вт/м.
  • Для трубопроводов диаметром то ½ до ¾ дюйма подойдёт саморегулирующийся кабель на 17 Вт/м.
  • ¾ — 1 ½ дюйма – 27 Вт/м.
  • Свыше 100 мм – 31 и более Вт/м.

Наружный монтаж

Самый распространённый вариант расположения саморегулирующегося кабеля при таком варианте монтажа – в одну линию вдоль нижней части трубопровода. Во-первых, такое расположение практически исключает вероятность механических повреждений кабеля (при падении тяжёлых предметов сверху, к примеру).

Вторая причина заключается в том, что жидкие среды внутри трубопровода скапливаются преимущественно в нижней части, поэтому именно она нуждается в прогреве в первую очередь. Если мощности одного кабеля будет явно недостаточно, можно поступить несколькими способами:

  • Уложить вокруг трубопровода спиралью.
  • Приобрести кабель большей мощности.
  • Уложить вдоль трубопровода несколько ниток кабеля.

Способ фиксации кабеля во многом зависит от материала, из которого изготовлены трубы. Для пластика наилучшим вариантом станет закрепление при помощи алюминиевого скотча. Скотч оборачивается вокруг трубопровода через равные расстояния, исключающие провисание греющего кабеля. После этого кабель дополнительно проклеивается таким же скотчем вдоль всей длины трубопровода.

На металлическом трубопроводе кабель фиксируется кольцевым методом с применением термостойкой липкой ленты или пластикового бандажа.

Обратите внимание! На поворотах трубопровода саморегулирующийся греющий кабель правильно располагать ближе к внешнему радиусу изгиба. Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме

Термодатчик, напротив, следует устанавливать в самом холодном месте системы

Массивные узлы трубопроводной системы (краны, фитинги, фланцы и т.п.) требуют усиленного прогрева, поэтому он здесь укладывается по особой схеме. Термодатчик, напротив, следует устанавливать в самом холодном месте системы.

Внутренний монтаж

Для прокладки внутри трубопровода подойдёт специальный саморегулирующийся кабель с усиленной изоляцией. В месте входа кабеля монтируется тройник, в один из концов которого устанавливается втулка уплотнения. Здесь стоит помнить, что сборные элементы узла должны быть нанизаны на кабель до момента соединения с холодным проводом.

После этого саморегулирующийся кабель аккуратно вводится внутрь трубопровода на необходимую длину, а сальниковый узел собирается и обжимается для обеспечения герметичности места ввода.

Это важно! Категорически запрещается проводить кабель через элементы запорной арматуры (вентили, задвижки, краны и т.п.). Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов

Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости

Таким способом можно обеспечивать прогрев только прямых участков трубопровода, либо отрезков с минимальным числом изгибов. Среди прочих недостатков внутреннего монтажа можно отметить сужение рабочего пространства трубопровода и сложность его механической прочистки в случае необходимости.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)



Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Выбор греющего кабеля для канализации

Под теплоизоляцию для наружного обогрева бытового трубопровода мы рекомендуем применяют саморегулирующийся греющий кабель без оплетки (экрана), мощностью 10/26/24/30 Вт/м . Кабель продается в готовых комплектах (с уже смонтированным питающим проводом и евро-вилкой для подключения к сети), либо на отрез – в бухтах.

Мощность греющего кабеля для обогрева канализации

Необходимая мощность для поддержания положительной температуры жидкости в трубе рассчитывается по таблице. В ней дан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды:

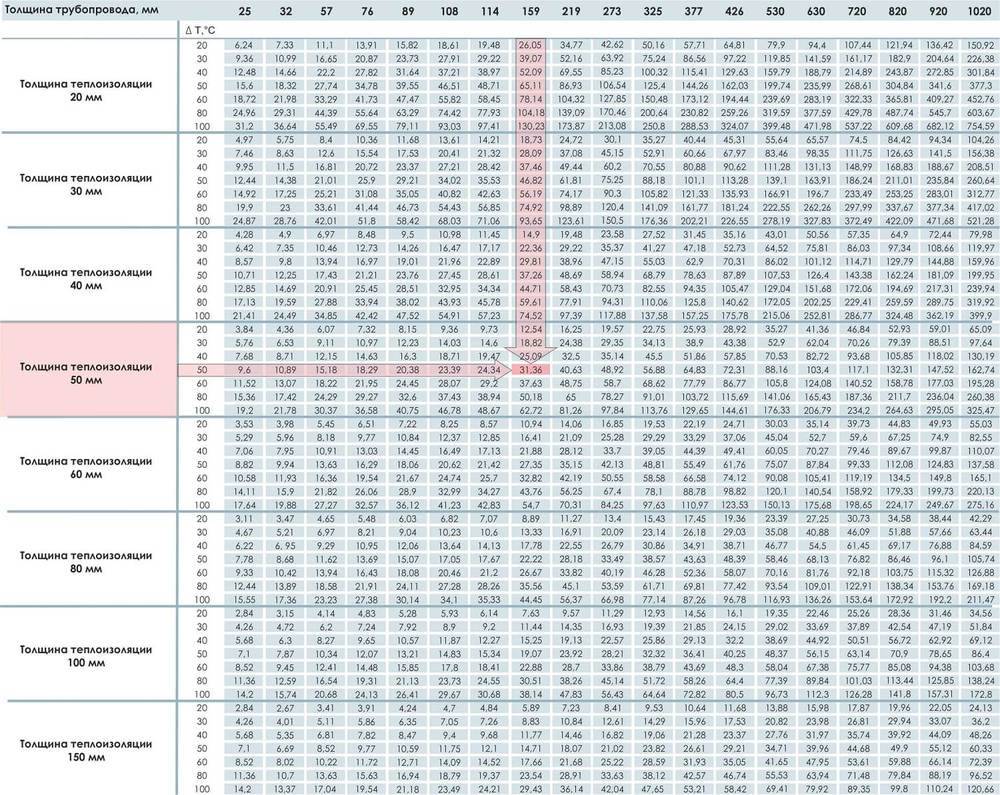

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ ° С)

По представленной таблице производятся расчеты мощности греющего кабеля как внутрь так и снаружи трубопровода.

Например: Канализационная труба ø159мм, утепленный теплоизоляционным материалом 50мм, при минимальной Т окружающей среды -15°С и необходимой температуре +5°С получаем разницу 20°С, по таблице данное значение мощности (с запасом) составит 16 Вт/м.

Для обогрева труб бытовой канализации применяют низкотемпературный греющий кабель, рабочая температура которого не превышает 65°С. Максимальная температура воздействия кабеля не превышает 85°С. Это условие необходимо соблюдать для безопасной эксплуатации самого трубопровода (в особенности это касается пластиковых труб), так и сохранности теплоизоляционного материала. Нарушение температурного режима работы кабеля может привести к аварийным ситуациям и выходу из строя системы.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:


Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.


Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.


При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Наружные системы обогрева канализационных труб

Способы наружного обогрева

Наружный подогрев канализационных труб бывает пленочным и кабельным.

Пленочный тип наружных систем обогрева является наиболее распространенным и актуальным. Дело в том, что стоимость такой системы вполне приемлема, а ее установка не вызывает затруднений. Материалом для производства пленочного обогрева служит теплоизлучающая пленка. Пленочная система обладает следующими достоинствами:

  • тепло распространяется равномерно по всей площади трубы;
  • система имеет малую мощность, позволяющую экономить средства при эксплуатации.

Пленочный обогрев для труб

Совет от профессионала: При установке пленочной системы обогрева на канализационные трубы, просто обмотайте пленку вокруг труб и надежно закрепите ее хомутами или скотчем.

Возможен и другой вариант обогрева канализационных труб – с помощью нагревательного кабеля. В данном случае кабель, прокладываемый вдоль обогреваемой трубы, при включении системы нагревает ее до заданной температуры.

Электрический нагревательный кабель выпускается различных видов:

  1. Саморегулирующийся кабель – самый перспективный из всех существующих видов греющего кабеля. Он способен «подстраиваться» под климатические условия: при повышении температуры воздуха на улице сопротивление кабеля автоматически снижается, что ведет к понижению потребляемой мощности и, следовательно, к уменьшению затрат на электроэнергию. Причем мощность обогрева может быть неодинаковой на разных участках утепленной трубы. При применении саморегулирующегося греющего кабеля можно обойтись без терморегуляторов.

Схема саморегулирующегося кабеля

  1. Резистивный кабель стоит дешевле, но мощность и сопротивление в системах такого обогрева не регулируются при изменении температуры окружающей среды, поэтому возможен выход кабеля из строя из-за перегрева. Для предотвращения поломки в нагревательную систему обязательно должны устанавливаться датчики и терморегуляторы.

Схема резистивного кабеля

  1. Зональный кабель по принципу работы схож с резистивным, однако в отличие от него, выделяет тепло не всей своей длине, а лишь в определенных зонах. Благодаря такой особенности допускается разрезание и перераспределение кабеля в любое место канализационной системы. Использование зонального кабеля целесообразно для утепления трубопроводов из металла и резервуаров.

Схема зонального кабеля

Совет от профессионала: Мощность нагревания электрического греющего кабеля прописана изготовителем в инструкции по эксплуатации. Поэтому тщательное ознакомление с инструкцией позволит приобрести именно то, что нужно.

Монтаж нагревательного кабеля снаружи труб

При прокладывании электрического греющего кабеля возьмите на вооружение следующие правила:

  1. Протягивание кабеля осуществляется строго вдоль трубы – только так можно избежать возможных ошибок монтажа, предупредить различные повреждения кабеля и значительно сэкономить время.
  2. Электрокабель может быть выложен спиральной прокладкой, но лишь в том случае, если этого требует проект.
  3. При прокладывании не допускается перекрещивание кабеля на опорах и в других местах.
  4. Монтаж кабеля должен происходить с учетом тупиковых и байпасных линий.

Принцип установки кабеля снаружи трубы

Крепление греющего кабеля на канализационных трубах

Нагревательный электрокабель должен крепиться на канализационные трубы с подогревом. Закрепление осуществляется с интервалом не менее 200 мм термостойким скотчем или синтетическим кабельным бандажом. Если греющий кабель имеет минеральную изоляцию, крепление производится стяжными лентами или кабельным бандажом из стали.

Принцип крепежа нагревательного кабеля

При выборе крепежа берут во внимание следующие рекомендации:

  • преимущественным средством крепления является клейка лента;
  • при использовании кабельного бандажа, учитывается его стойкость к химическим реагентам и повышенным температурным воздействиям;
  • если нагревательный кабель помещен в полимерную оболочку, применение металлических крепежных средств запрещено;
  • при наклеивании клейкой ленты на основе алюминия на нагревательный кабель повышается его тепловая мощность, поэтому использование такой ленты должно быть обосновано требованиями проекта;
  • если необходимо утеплить синтетические канализационные трубы, лучшим способом закрепления кабеля станет алюминиевая клейкая лента или пропускание фольги под кабелем (в некоторых случаях – под ним и поверх него), так как это обеспечивает эффективную теплоотдачу и равномерно распределяет тепло.

Конструкцию лучше дополнительно утеплить снаружи

Нагревательный кабель для ливневой канализации

Все хозяева частных домов являются в придачу обладателями ливневой канализации, включающей в себя собственно трубу водостока и дренажный лоток. Обледенение этой конструкции в доме несёт в себе ряд угроз.


Греющий кабель может быть любого цвета

А именно:

  • Протечка системы;
  • Появление коррозии на стене, к которой примыкает водосток, за счёт протечек;
  • Риск повреждения несущих конструкций;
  • Появление сырости и, как следствие, плесени и грибков;
  • Промерзание дренажного лотка несёт за собой вытекание жидкости на дорожки и повреждения фундамента.

Обычно для обогрева именно ливневой канализации в частном доме специалисты советуют либо плёночный метод, либо утепление саморегулирующимся кабелем. При его применении ускоряется процесс разморозки, что положительно сказывается на количестве потребляемой электроэнергии. К тому же монтаж не требует такой подготовки и умений, как иные виды нагревающих конструкций.

Самогреющий, то есть саморегулирующий кабель, в свою очередь, не требует активного вмешательства в ход своего действия, если правильно проложен и подключен. К тому же он экономит электроэнергию и, само собой, не перегреется. По своей специфике зональный греющий кабель мало отличается от резистивного. Только тепло трубам он обеспечивает не по всей своей длине, а лишь в определенных зонах.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Как работает греющий кабель?

Греющий или горячий кабель представляет собой систему обогрева труб, уложенных в толщу грунта. Электрокабель в изолирующей оболочке закрепляют на трубе и подключают к электропитанию. Труба нагревается, в результате сточные воды приобретают стабильно высокую температуру, что надежно защищает их от замерзания.

Различают кабель для наружного обогрева трубы или внутреннего. Первый укладывают снаружи конструкции, а второй – внутри. Считается, что наружный монтаж произвести проще, чем внутренний, поэтому он более востребован. Помимо наружного кабеля используют также греющую пленку.


Обогрев с помощью пленки для канализационных систем применяется не часто. Материалом приходится оборачивать всю трубу, что усложняет монтаж, но обеспечивает равномерный прогрев

Этим материалом полностью оборачивают конструкцию, затем его закрепляют. Пленка дает более равномерный обогрев трубы, чем кабель, она имеет меньшую мощность, что позволяет несколько снизить эксплуатационные расходы.

Для обогрева труб можно использовать кабель трех видов:

  • саморегулирующийся;
  • резистивный;
  • зональный.

Саморегулирующийся кабель считается исключительно удобным вариантом, поскольку он может в автоматическом режиме изменять температуру нагрева в зависимости от климатических условий. Сопротивление кабеля уменьшается, если грунт нагревается сильнее, и увеличивается при снижении температуры.


Саморегулирующийся кабель наиболее востребован в современных условиях, поскольку укладывать его просто, он более надежен и не требует дополнительных элементов для монтажа

Такое изменение режима работы снижает общую мощность системы, т.е. позволяет экономить электроэнергию. Причем изменение сопротивления может быть различным на отдельных участках трубопровода. В результате получается более высокое качество прогрева, сам саморегулирующийся кабель прослужит дольше, и нет необходимости в установке терморегуляторов.

Резистивный кабель такими способностями не обладает, но отличается по сравнению с саморегулирующимися системами более умеренной ценой. При монтаже кабеля этого типа понадобится установить набор температурных датчиков и терморегуляторов, чтобы обеспечить изменение режима работы системы при перемене погоды.


Резистивный кабель стоит меньше, чем саморегулирующиеся аналоги. Если выбран этот вариант, необходимо тщательно рассчитать подходящую удельную мощность, чтобы предотвратить перегрев

Если этим требованием пренебречь, возрастает риск перегрева кабеля и его поломки. Зональный кабель также не имеет способности регулировать сопротивление, но эта система генерирует нагрев не по всей длине, а только на отдельных участках. Такой кабель можно разрезать на отдельные фрагменты, что удобно при монтаже трубопроводов сложной конфигурации.

Он также широко применяется при монтаже металлической канализации или для обогрева емкостей. Стоит отметить, что обогрев конструкций, заглубленных в грунт – не единственная сфера использования греющего кабеля. Его также используют для обогрева труб, проложенных на поверхности или в помещениях, которые не отапливаются.

Иногда кабель используют только для отдельных участков трубопровода, например, частей, выходящих на поверхность. Системы, которые монтируют внутри трубы, используют относительно редко. Чаще всего они применяются, если трубопровод уже уложен в грунт, и монтаж наружного кабеля потребовал бы объемных земляных работ.

Так установка внутреннего кабеля обойдется значительно дешевле. Но такие кабели обычно рекомендуется применять только внутри труб малого диаметра, поскольку мощность у них невелика.

Она варьируется в пределах 9-13 Вт/м, чего для больших канализационных труб, как правило, недостаточно. Длина такого кабеля, по понятным причинам, должна быть равна протяженности трубы. Внутренний греющий кабель изготавливают только саморегулирующегося типа.

Для чего нужен греющий кабель?

Кто-то скажет, что использовать нагревательный кабель для предотвращения замерзания труб дорого и нерационально. И гораздо логичнее узнать, на какую глубину промерзает грунт при самых низких температурах в вашем регионе, и просто напросто углубить траншею на нужную величину. Так-то оно так, но далеко не всегда есть возможность углубиться на 1,5-1,7 метра. Например:

  • Если вы копаете траншеи для прокладки труб самостоятельно в целях экономии или просто вам нравится лично все контролировать, то потребуются немалые физические усилия. Ведь есть разница – углубляться на 0,5 метра или на 1,5?
  • Далеко не всегда грунт на местности по своему составу является прочным и однородным. Можно наткнуться в процессе работ на твердые породы;
  • Если местность заболоченная, то в сезон дождей или таяния снега, уровень грунтовых вод может сильно подниматься, что приведет к затоплению коммуникаций. Причем этот процесс будет регулярным, отрицательно скажется на состоянии водопровода и непременно приведет к его разрушению;
  • В регионах, где температура зимой сильно опускается, даже значительное заглубление траншеи не всегда может предотвратить локальное промерзание;
  • Место ввода труб в дом все равно останется незащищенным;
  • И, в конце концов, а если водопровод уже окончательно смонтирован и закопан, а проблема обнаружилась недавно? Гораздо проще, и в данном случае дешевле, будет выполнить монтаж греющего кабеля вовнутрь труб, нежели раскопать все, демонтировать, углубить и собрать заново.

Отсюда следует, что иногда использование нагревательного кабеля является неизбежной необходимостью.

В целом область применения включает в себя несколько основных направлений:

  • Для частных нужд – обогрева водопроводов и канализации, предотвращения замерзания кровли. В последнем случае кабель прокладывается в местах формирования сосулек и ледяного покрова. Благодаря этому нет необходимости регулярно чистить крышу. Основным элементом системы «теплый пол» так же является греющий кабель;
  • Для коммерческих – обогрев труб или систем пожаротушения;
  • Для промышленных – когда проводятся работы повышенной опасности, или есть необходимость обогреть различные жидкости в больших резервуарах. Например, нефтепродукты или другие химические соединения.

Теплоизоляция водопровода

Обогрев водопроводных труб с помощью кабеля имеет смысл только в том случае, если трубы затем будут теплоизолированы.

Фольгированные полуцилиндры для изоляции труб

— Используются специальные материалы в виде полуцилиндров или разъемных цилиндров из минеральной ваты, полистирола, пенополиуретана или каучука, других традиционных теплоизоляционных материалов с высоким термическим сопротивлением.

— Рекомендуется устанавливать теплоизоляционные элементы сразу после прокладки кабеля, чтобы снизить риск случайного повреждения. Перед монтажом всегда убедитесь, что изоляционный материал полностью сухой, так как наличие влаги значительно снижает его эффективность.

Изоляционные элементы из пенопласта

— Монтаж теплоизоляции выполняется с максимальной осторожностью, чтобы не повредить поверхность греющего кабеля и не сместить его правильное положение на трубе. Все детали должны быть закреплены на месте и между собой указанным для них способом

Если имеются зазоры, их необходимо уплотнить минеральной ватой и заклеить водонепроницаемой лентой (если используется теплоизоляция с внешним фольгированным покрытием, зазоры уплотняются алюминиевой лентой).

— В строительной практике принято использовать следующую толщину изоляции для обогреваемых участков водопроводных труб:

— После завершения монтажа цилиндрических теплоизоляционных элементов убедитесь, что они хорошо защищены от проникновения.

После завершения изоляционных работ нагревательный кабель, можно подключить к сети и провести пробный запуск. Если установлена система терморегуляции, она настраивается для поддержания температуры в трубе на уровне 3 — 5 ºC.

Грамотно спланированный и качественно выполненный монтаж кабеля для обогрева труб, должен на долгое время избавить от возможного замерзания труб.

Использование минеральной ваты нежелательно для изоляции трубопроводов. При намокании, теряет свои изоляционные свойства. Очень сложно обеспечить отсутствие влаги вокруг трубопровода, поэтому лучше не брать эту изоляцию.

Если будете закапывать трубу, вам нужна жесткая теплоизоляция.

Другой материал — вспененный полистирол, сформированный в виде фрагментов труб разного диаметра. Этот тип изоляции часто называют «скорлупа». Он обладает хорошими теплоизоляционными свойствами, не боится воды и может выдерживать определенные нагрузки (в зависимости от плотности).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
