Обратный клапан для канализации — назначение, виды и установка

Правила эксплуатации устройства

Чтобы обратный клапан долгое время защищал дом/квартиру от обратного тока канализационных вод, нужно своевременно проводить его обслуживание

Поэтому важно обеспечить удобный доступ к нему

Каждые 6-12 месяцев предстоит открывать/откручивать ревизионную крышку и, при необходимости, удалять мусор, скапливающийся на заслонке

Возможна ситуация, когда в процессе удаления использованной воды возникает шум, скрип и прочие неприятные звуки. В таком случае нужно обязательно досрочно проверить запорный клапан – возможны поломки в виде сношенных деталей или неожиданное засорение.

Если вовремя не проверить все, то при обратном движении канализационных стоков устройство не сможет выполнить свое предназначение и грязная вода начнет выходить из всех сантехнических приборов.

Целесообразно ставить обратные клапаны на каждый сантехнический прибор, чтобы в случае поломки одного из них сработали остальные

В случае, когда используется автоматическое устройство с электрическим двигателем, нужно четко придерживаться рекомендаций по его обслуживанию и своевременно менять запчасти. Сроки износа отдельных элементов устройства указаны производителем в инструкции.

Важно соблюдать рекомендации и сроки обслуживания запорных устройств с электродвигателем, чтобы обеспечить максимальную защиту дома/квартиры от затопления

Бывает, что в процессе ревизии был обнаружен износ определенных деталей, заменить которые невозможно – производитель не выпускает нужные запчасти.

В простых моделях с заслонками при выходе запирающей части из строя лучше купить и поставить новый клапан взамен испорченного

Чинить испорченную деталь подручными материалами не следует – нет гарантии, что при необходимости самодельная заслонка справится с напором стоков из трубопровода в обратном направлении.

Что это такое

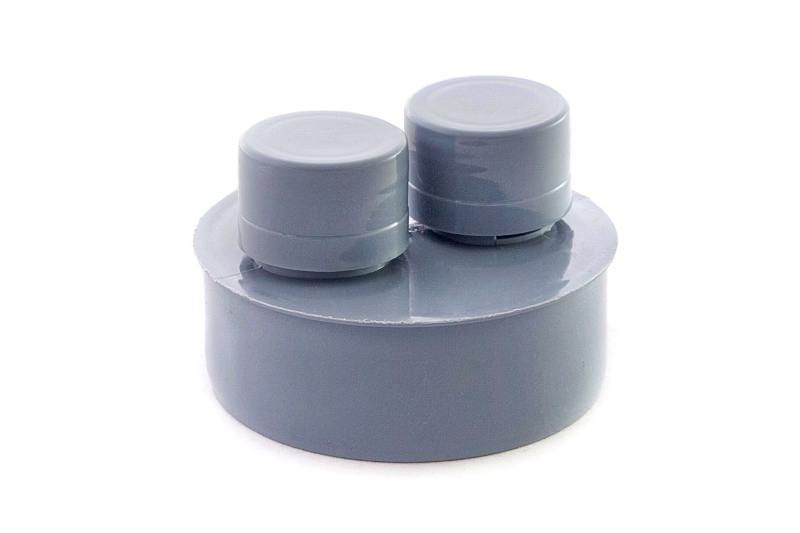

Воздушный клапан — конструкция, которая необходима для сохранения в канализации конкретных показателей давления. Аэратор создан для того, чтобы отводить неприятные запахи, газы и прочее. Дом, в котором для таких целей жильцы применяют фановую вентиляцию, не будет избавлен от проблемы отвратительного запаха, который содержит канализация. Такой способ не решает проблему скачков показателей давления, которые являются причиной плохой работы водоотведения.

Клапан ДУ

Воздушный клапан – мембранное устройство классического типа. Благодаря тому, что конструкция оборудована гибкой перегородкой в дом не поступают газы и неприятные запахи, которые содержит канализация.

Принцип работы

По характеру использования выделяют следующие воздушные клапаны:

мембранной;
цилиндрического типа
с рычажным механизмом

Первые изготавливаются из ПВХ. Фиксируются на вход фанового трубопровода. Она подключается к канализации в качестве вентиляции. При скачках давления мембрана меняет положение. Поэтому газы не способны просочиться через клапан в канализацию. Принцип работы аэратора будет успешным, если в фановую трубу будет поступать кислород.

Конструкция воздушного клапана для канализации

Цилиндрический производится из стали и сплавов. Внешне устройство напоминает запорный клапан. Деталь имеет прочный металлический корпус, на котором есть резьба. А также крышка стандартного размера. Обычно, это 110 миллиметров. Иногда встречаются разно размерные модели. Крышка фиксируется у основания. Когда возникает прямое давление – она открывается, тем самым пропуская воду, сток. После, возвращается в обратное положение. Из-за того, что крышка открывается внутрь, вероятность того, что отходы вернуться, мала. В таком случае частный дом будет защищен от неприятного запаха, который содержит канализация.

Видео: применение обратного воздушного клапана для канализации

В невентилируемых канализациях используется рычажный вариант. Устройство нужно настраивать вручную. Принципы действия: в том направлении, которое было задано стрелкой, стекаются сточные воды. Для проведения срочного ремонта этот способ удобный.

Кроме этого, выпускают вакуумные, автоматические клапаны. Отличие заключается в настройке самого процесса. Вакуумный открывает путь стокам в одном установленном направлении, исключая обратный ход. С автоматическим устройством можно менять это направление в зависимости от необходимости.

Вакуумный клапан

По принципу запорного механизма клапаны делятся на:

Поворотные. По конструкции схожи с пневматическими запорными механизмами. Контролирующим механизмом являются рычаг, золотник. Устанавливаются на трубы путем врезки в общую конструкцию. Под воздействием сточных вод золотник поворачивается, и тогда вода уходит по стояку;
Шаровые. Воздушные клапаны для канализации используются только в трубах с небольшим диаметром. К примеру, в душевых кабинах. Запорный механизм — шарик из металла. Он соединяется с пружиной, которая контролирует работу, чтобы сточные воды не возвращались обратно;
Межфланцевые. Небольшого размера, удобны в монтаже. Конструкция устанавливается на трубу посредством резьбы. В виду этого, такие механизмы устанавливаются как на пластиковых, так и на металлических трубах. Для первых отводов используют компрессионный фитинг. Запорный механизм – гибкая мембрана, которая способна изменять собственное положение в зависимости от напора и давления сточных вод. Межфланцевые бывают односторонними и двухсторонними;
Подъемные. Подходят для стояка, установленного в вертикальном положении. Принцип работы заключается в способности мембраны из ПВХ изменять положение, ориентируясь на давление сточных вод. Благодаря вертикальному креплению, обратный возврат стоков исключен.

Для чего необходимо приспособление

Канализационным обратным клапаном называется устройство, которое предназначено специально для предотвращения протечек и обратного движения воды вследствие засорения канализации. Иногда даже пакет, который случайно попал в трубопровод, приводит к засорам и затоплению квартиры.

Их принцип функционирования достаточно прост: если сточные жидкости начали перемещаться в обратную сторону, запорный механизм останавливает это движение, в результате чего затопление не происходит.

В большинстве случаев необходимость в монтаже прибора возникает в таких ситуациях:

регулярное попадание в канализационную систему мусора и крупных предметов, а также другие нарушения правил эксплуатации;
длительный период использования трубопровода, за время которого на внутренней поверхности образовался слой жира с частицами грязи. Это существенно повышает вероятность засорения;
чересчур большой или маленький уклон канализационного трубопровода, т.к

для обеспечения свободного самотека жидкости важно, чтобы соблюдалась определенная скорость движения стоков;
отводы, находящиеся под перпендикулярным углом к канализационной трубе. В результате этого скорость движения воды резко меняется и может появиться водной засор.

Если в многоэтажном здании с единым стояком жители квартир первого этажа поставили обратный клапан для канализации на 50 или 110 миллиметров, то затопление стоками может произойти даже на 2 этаже. Дальше вверх жидкость не попадет, т.к. давление, скорее всего, станет причиной устранения засора.

В загородных домах также достаточно часто устанавливаются подобные запорные механизмы. Однако тогда их рекомендуется монтировать на улице, после сбора всех ветвей канализационных труб в единую.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

вид трубопровода канализации в частном доме;
номинальный уровень давления в стояке;
габариты механизма клапана фановой трубы;
способ монтажа;
материал аэрационного клапана и уровень его прочности;
вид аэратора (мембранный, антивакуумный и др.);
возможность плавной регулировки прибора при возникновении поломки;
механизм работы клапана;
наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

на основной стояк;
на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

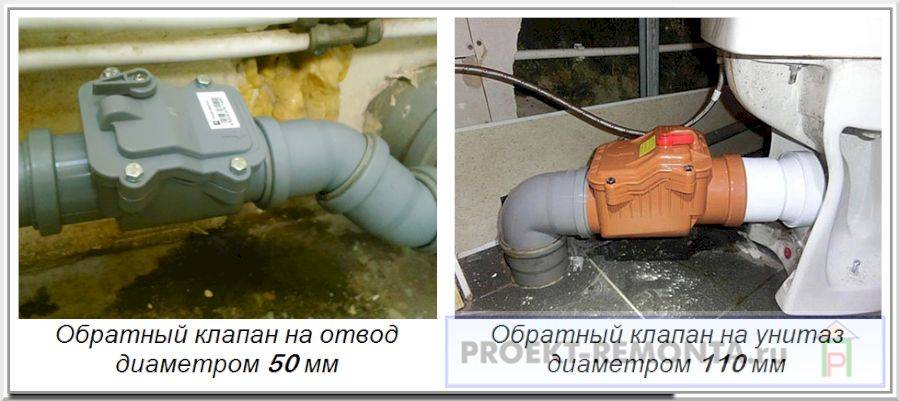

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 22.22%

Нет 77.78%
Проголосовало: 18

Мне нравится1Не нравится

Тонкости монтажа

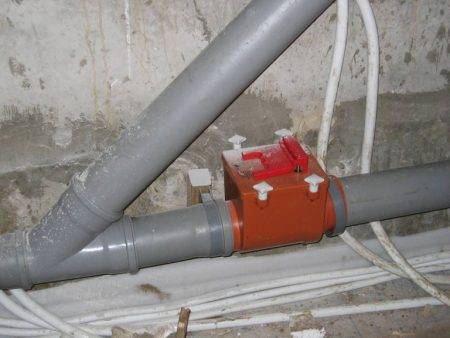

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

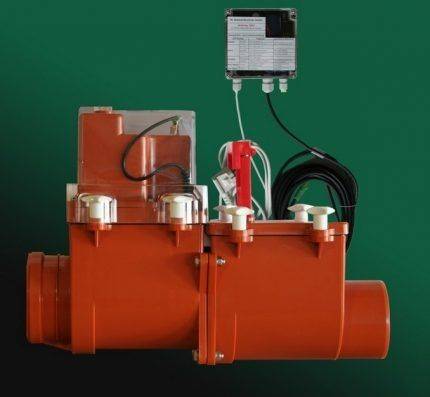

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

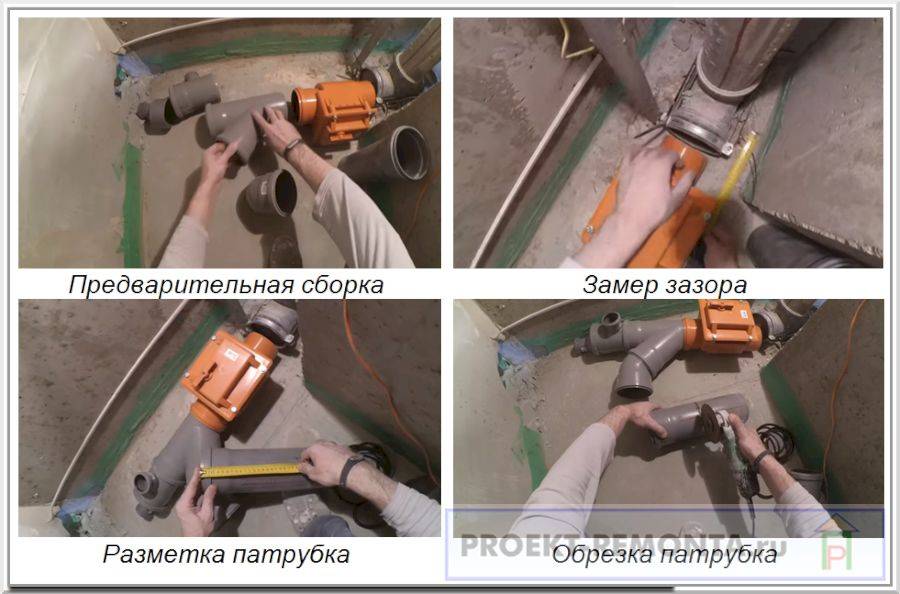

Первым делом просто соберите все, как должно быть.
Дальше замеряйте расстояние от клапана, до выпуска в стояк.
Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

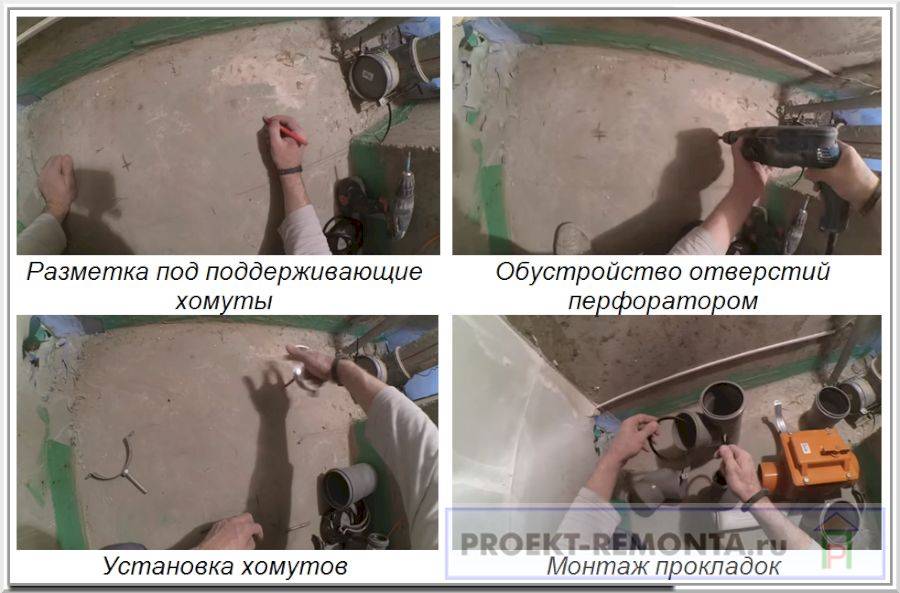

Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.

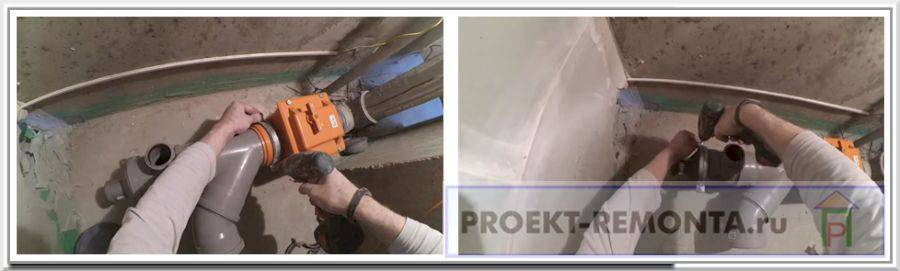

Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

Фиксация запорной арматуры на хомутах

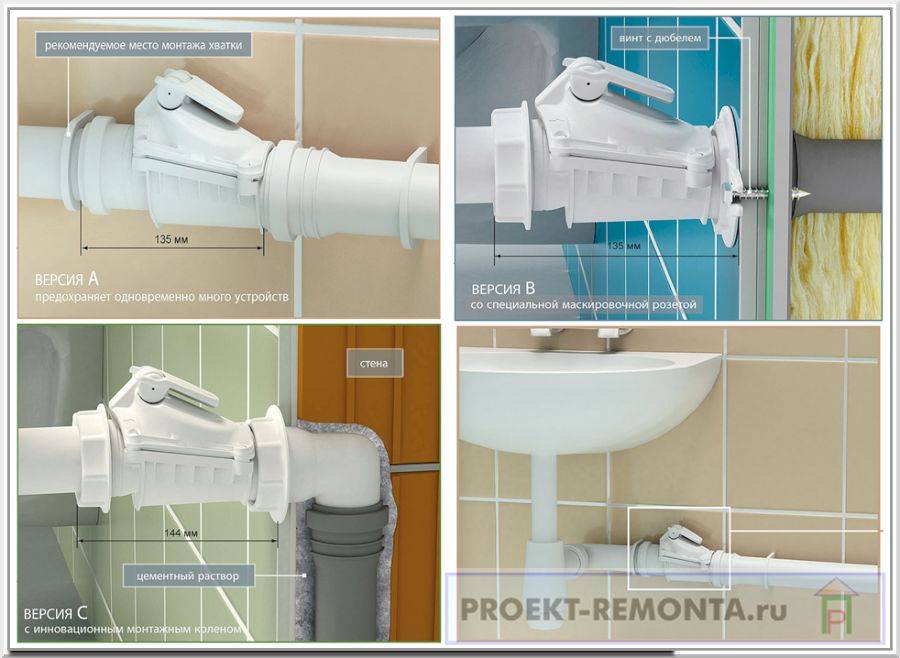

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

Три вида фиксации арматуры

Монтаж вакуумных клапанов

Установка вакуумного клапана производится в несколько этапов:

выбор места для установки устройства;
проверка герметичности
монтаж устройства.

Выбор места

выше места подключения к канализации сантехнических приборов. В этом случае аэратор может максимально точно и быстро выполнять свои функции;

в помещениях, оборудованных отличной вентиляцией. В частном доме устройство можно установить на хорошо проветриваемом чердаке. В квартирах аэраторы устанавливаются непосредственно в ванной или туалетной комнате, при этом помещение дополнительно оснащается вытяжкой;
температура воздуха в помещении, где устанавливается вакуумный клапан, не должна опускаться ниже 0ºС. Меньшая температура способна повредить устройство или полностью прекратить его работоспособность;
в вертикальном положении. Если на трубе не предусмотрено участка, рекомендованного для установки клапана, то производится врезка специального колена, являющегося переходником;

если в ванной или туалете на полу расположен сливной трап, то устройства требуется установить как можно выше. Минимальное расстояние от пола до клапана составляет 35 см.

К клапану всегда должен быть быстрый доступ, требующийся для принудительного включения устройства и периодического обслуживания, которое заключается в своевременной очистке оборудования.

Проверка герметичности

устройство наполняется воздухом и обрабатывается мылом. При наличии трещины на корпусе устройства или иной негерметичной составляющей на поверхности появятся пузырьки воздуха. Наполнить устройство воздухом можно любым, например, велосипедным насосом;
вместо мыла клапан можно поместить в воду. Если устройство не герметично, то на поверхности воды появятся пузырьки воздуха;
наполнить клапан водой. При наличии негерметичных соединений или трещин на корпусе устройства вода будет вытекать.

Обычно испытания клапанов на герметичность производятся в заводских условиях после изготовления устройства.

Монтаж клапана

После того, как проведена проверка устройства на герметичность, можно приступать к установке клапана.

Монтаж клапана, в зависимости от конструкции устройства, осуществляется:

при помощи резьбового соединения. На клапане и подготовленном участке трубы нарезается резьба, которая впоследствии обрабатывается герметиком для исключения протечки соединения;
в раструб, то есть при монтаже устройства используется специальная резиновая манжета, герметизирующая стык и соединяющая устройство с канализационной трубой.

Установка в раструб более проста и достаточно герметична.

Монтаж клапана осуществляется по схеме:

отключается водоснабжение квартиры или загородного дома;
если подходящего участка трубопровода нет, то производится специального переходника, представленного выше;
выбранным способом устанавливается вакуумный клапан;
проверяется герметичность стыка оборудования и канализационной трубы.

Вакуумный клапан позволяет решить большое количество проблем, связанных с канализацией. Чаще всего устройство монтируется в небольших частных домах, где установка фанового стояка не возможна

При выборе аэратора требуется обратить внимание на ряд факторов

На что обратить внимание

Обязательно оцените материал лепестка, наличие и материал уплотнения, в применении к характеристикам своей схемы: давлению и максимальной температуре

Задайте себе вопрос, насколько вам важно, чтобы устройство было максимально герметичным. К примеру, если вы подыскиваете арматуру для системы отопления, протечки недопустимы, а материал уплотнения должен выдерживать температуру порядка 130 °С

Другое дело, если вам нужно погружным насосом подкачать воду из колодца в накопительную емкость на даче, но при этом не хочется вынимать насос из колодца. На шланг можно надеть аппарат пружинного типа с пластиковым лепестком. Если оно будет пропускать несколько десятков капель воды в минуту, это не страшно. При наличии парового отопления вам придется выбирать арматуру без уплотнительных колец и манжет, поскольку сложно найти уплотнительный материал, способный выдержать воздействие температуры горячего водяного пара долгое время. Такой вариант уплотнения называется «металл по металлу». Седло и поверхность лепестка в таких устройствах достаточно плотно притираются друг к другу для обеспечения необходимой герметичности.

В любом случае, будет не лишним выслушать советы и рекомендации специалистов, внимательно изучить инструкцию по монтажу, описание и характеристики изделия. Это позволит не совершить ошибки при выборе достойной модели.

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

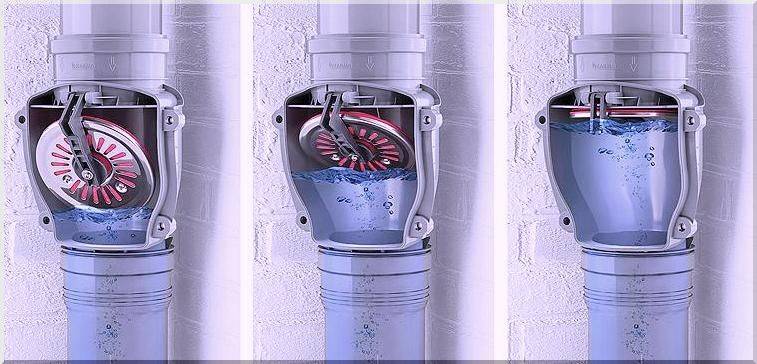

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
