Обустройство дренажной системы цокольного этажа

Порядок проектирования

1. 1. 1. Определяем
         радиус действия дренажа по формуле
         И.П. Кусакина

R
= 2S
(3.17)

2. По формуле

x_о
=

определяем
радиус круга x_о,
равновеликого площади прямоугольника

F
= a ∙ b,
(3.19)

гдеa
и b– стороны
равновеликого кругу прямоугольника.

3. По формуле

Q=

определяем
предварительный расход кольцевого
дренажа Q_прв.

4. Пользуясь формулой
определения захватной способности
колодца

g_зкв
=

гдеg_зкв
– захватная способность колодца;

V_q
= 65

составляем
два неравенства дляn
–2 колодцев:

q_зквn
> Q_прв
(3.23)

и

q_зкв(n
–2) Q_прв. (3.24)

Так,
дляn
колодцев

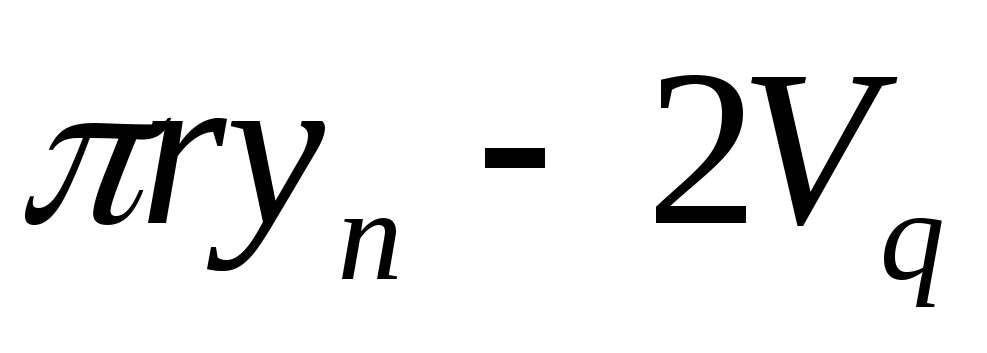

g_зкв
= 2,
(3.25)

гдеу_п
=, (3.26)

а
для n-2
колодцев

g_зкв
= 2,
(3.27)

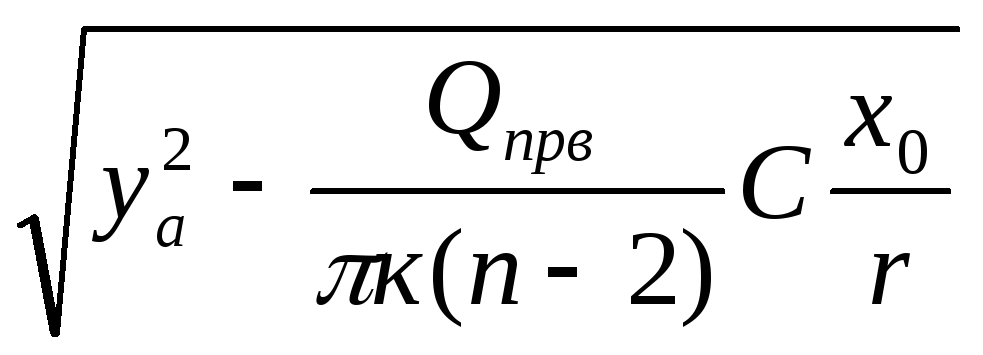

гдеу_n-2
=.
(3.28)

Радиусом кольца
задаемся.

Из
неравенств (3.23) и (3.24) подбором определяем
четное количество колодцев и распределяем
их по контуру площадки.

5.
По плану площадки определяем расстояние
от центра А
до каждого из колодцев
х₁,х₂,
…, х_n.По формуле
(3.20) определяем уточненный расход воды
кольцевого дренажа Q.

6. Далее подсчитывают
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.

Так,
для колодца 6, симметрично расположенного
с колодцами 1, 4, 9, составляют схему и
вычисляют расстояния от колодца 6 до
других колодцев: х₁,х₂,
…, х_n.
При
этом х₆
= r.

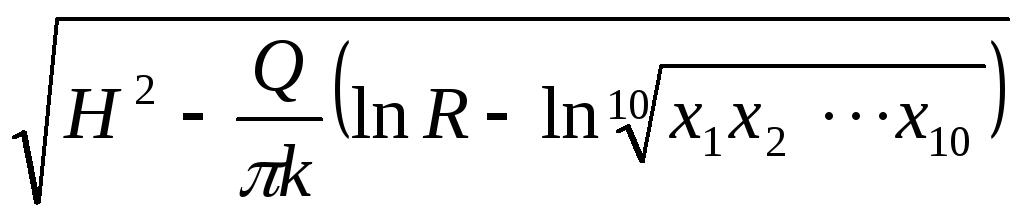

Пользуясь формулой (3.29), определяем у₆:

у₆
=(3.29)

Подобным способом
определяют уровни грунтовых вод всех
колодцев и составляют схемы депрессионных
кривых.

Если необходимое
понижение уровня грунтовых вод на
площадке не достигнуто, то изменяют
число колодцев и их размещение.

2.Расчет
кольцевого вертикального дренажа

Для понижения
уровня подземных вод на участке
расположения одного из цехов завода
запроектирован кольцевой дренаж
вертикального типа, состоящий из ряда
трубчатых колодцев, расположенных по
прямому контуру защищаемого сооружения
размером 40х60 м.

Отметка площадки
в среднем 131,5м. Отметка водоупора (глина
юрского возраста) 177,5м. Выше глин лежат
аллювиальные крупнозернистые пески,
прикрытые с поверхности слоем суглинка
мощностью 1–2 м. Коэффициент фильтрации
песков 20 м/сут. Подземные воды залегают
на отметке 130м, т.е. примерно на 1,5м ниже
поверхности земли.

Для того чтобы не
было подтопления заглубленных подвальных
помещений, уровень подземных вод должен
быть понижен примерно до отметки 125м.

Принимаем
радиус колодцев r
= 0,1м, величину понижения уровня воды в
центре площадки

S
= 130 — 125 = 5м.

Величина
водоносного слоя Е
= 130м — 117,5м = 12,5м.

Порядок
расчета
следующий:

2.1.
Определяем радиус действия дренажа по
формуле (3.17)

R
= 2S
м.

2.2. Глубину воды в
грунте в центре действия колодцев
получим

у_а
= Н —S = 12,5 м — 5 м =
7,5 м.

2.3. Радиус круга,
равновеликого защищаемой площади, будет
равен

х_о
=м.

2.4.
Предварительный расход кольцевого
дренажа определяем по формуле (3.20)

Q_прв
=м3/сут.

2.5.
Пользуясь формулой (9.5), определяющей
захватную способностью колодца,
рассчитываем количество колодцев n,
пользуясь такими двумя неравенствами

q_зкаn
> Q_пра
и q_зкв(n-2)
пра
или

2
> 3,14 ∙0,1∙ V_g
∙у_п
n
> 3600 и 2∙ 3.14∙ 0.1 ∙V_gу_n-2(n-2)

При
этом V_g
= 60

Задаемся
количеством колодцев n
= 10. Тогда по формуле (3.26)

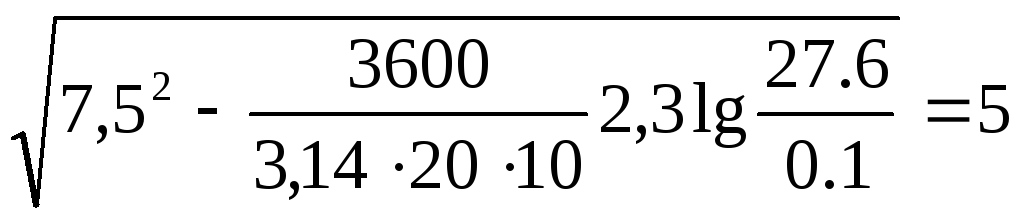

у₁₀
=м.

По формуле

y₈
=м.

Проверяем
принятое число колодцев n
= 10 по двум неравенствам

2
∙3,14∙0,1∙ 126,8 ∙5∙10 = 4000 м3/сут
> 3600 м3/сут

2
∙3,14∙ 0,1 ∙126,8∙ 4,5 ∙8 = 2900 м3/сут
3/сут.

Распределяем
эти колодцы по контуру цеха.

2.6.
Подсчитываем уточненный расход воды
по формуле (3.20).

Для
этого подсчитываем по плану цеха
расстояние от его центра А
до отдельных колодцев

х₁
= х₄
= х₆= х₉
= 36м;

х₅
= х₁₀
= 30м;

х₁
= х₃
= х₇
= х₈
= 22м.

ТогдаQ
=м3/сут.

2.7. Подсчитываем
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.

Так,
для колодца 6 (симметрично расположенного
с колодцами 1, 4 и 9) составляем схему и
вычисляем расстояние от колодца 6 до
других колодцев (рис. 9в):х₁,х₂
…..х₁₀.

При
этом х₆
= r.
Тогда по формуле (3.29) получим

y₆
=6,3
м.

9.2.8.Проверяем
захватную способность колодца

g_зкв= 2∙3,14 ∙0,1
∙126,8∙ 6,3 = 540 м3/сут
> 390 м3/сут,

где
390 =

2.9. Подсчитаем
уровни грунтовой воды по группе колодцев
2, 3, 7, 8. Пользуясь тем же методом, определяем

у₇
= 5,85м.

По колодцам 5 и 10
получим

у₅
= 9,95м.

2.10. Строим продольные
профили по равным сечениям колодцев и
проверяем необходимое понижение
подземных вод на площадке. Если это
понижение не достигнуто, то изменяют
число колодцев и их размещение.

Методы устройства внутреннего дренажа в подвале частного дома

Если придомовая территория облагорожена, сделана качественная отмостка и разбиты газоны, работы с внешней стороны фундамента так или иначе нарушат созданный ландшафт. Поэтому имеет смысл остановить свой выбор на дренаже внутри подвального помещения. Этот способ менее удобен и чаще всего используется от безысходности, так как в соответствии со строительными нормами возможно лишь внешнее дренирование фундамента. Но внутренние работы помогут не превратить двор в стройплощадку.

Простой способ осушения неблагоустроенного подвала

Если дом регулярно подтапливается, сохранить фундамент от преждевременного разрушения поможет следующий малозатратный метод:

• в подвале вкапывают бочку объемом 200 л;
• в ней закрепляют погружной дренажный насос для грязной воды;
• к насосу крепят шланг и выводят его за пределы участка.

Предварительно рекомендуется укрепить грунт. Для этого насыпают на него 15-20 см слой керамзита и настилают доски чернового пола. Древесину обрабатывают антисептическим влагостойким составом.

Крайне важно в неблагоустроенном подтопляемом подвале сделать отдушины

Устройство капитальной внутренней дренажной системы

Следует учесть, что проведение мелиорационных работ по осушению подвала дома существенно сократит площадь подвального помещения

Прежде всего нужно обратить внимание на его высоту: она неизбежно уменьшится на 20-30 см, так как сделать дренаж подвала без прокладки дренажных труб и повышения уровня пола не получится. Только так можно сохранить эстетическую привлекательность благоустроенного помещения

Этапы работ:

1. Если площадь подвала большая, придется проложить несколько линий дрен. Оптимальное расстояние между ними – 3-3,5 м. Если длина стен не превышает 4-5 м, трубы укладывают только вдоль них. Поэтому первый этап работ зависит от особенностей конфигурации и размеров дома. Или это будет разметка под линии дрен, или проверка гидроуровнем степени и направления уклона пола.
2. Необходимо составить схему дренажной системы. Основное правило ее построения: все трубы должны составлять единый контур с уклоном в сторону накопительного колодца.
3. Следующий шаг – отсыпка водопроницаемого слоя. Для этой цели используют крупнозернистый карьерный песок, керамзит или мелкую песчано-гравийную смесь. На эту «подушку» будут укладываться дренажные трубы, поэтому слой песка должен быть выровнен с учетом требуемого уклона: 2 см на 1 погонный м.
4. На отсыпку укладывают полотна геотекстиля с нахлестом не менее 15 см.
5. Монтируют водоотводящий контур из перфорированных дренажных труб.
6. Обертывают дрены геотекстилем.
7. Настилают черновой пол.

Устройство дренажа в подвале дома подразумевает отвод воды в накопительный колодец или септик. Поэтому с внешней стороны дома потребуется вырыть траншею до точки водосбора. Дно канавы для трубопровода выравнивают с учетом требуемого уклона.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

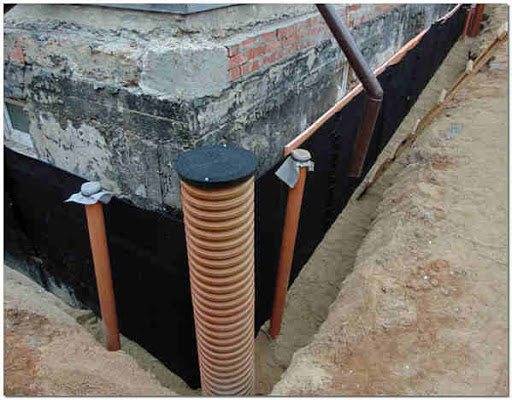

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Устройство дренажной системы частного дома ↑

Избавиться от воды в погребе сложно и трудно, но вполне возможно даже своими руками. Подтопление подвалов происходит из-за паводков или обильных дождей. Влаги много и она стекается в подпольное помещение, которое является самой низкой точкой на придомовом участке.

Нужен в доме или гараже сухой погреб – сделай для него дренаж

В результате такого потопа ущерб наносится не только хранящимся внутри продуктам, но и фундаменту жилища. Вода способна разрушить самое надежное основание. Обязательно надо озаботиться ее удалением и просушиванием подвала. Без дренажа в погребе строение над ним может повести.

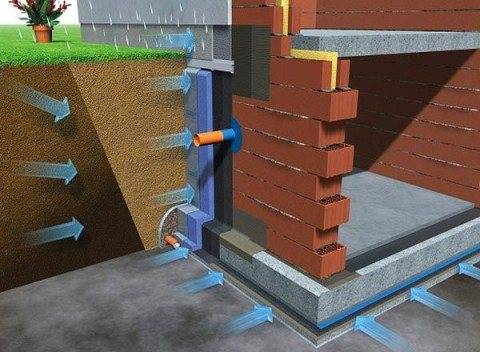

Насколько бы тщательно ни были герметизированы подвальные стены и пол, вода все равно найдет себе путь. Даже через мелкие трещины за пару суток ее в погребе наберется немало. Придется либо постоянно откачивать влагу, либо сооружать вокруг коттеджа систему самотечного дренажа.

Точек проникновения воды в погреб немало, их нужно предварительно загерметизировать

Водоотведение от дома можно выполнить двумя способами:

1. Открытым – поверхностным, с помощью ливневых лотков.
2. Закрытым – подземным, при помощи дренажных труб с перфорацией.

Читать также: Как правильно укоренять листья фиалки

Нередко при больших объемах воды и глинистых почвах приходится комбинировать оба варианта. Однако если водоносные слои залегают глубоко и не создают проблем, то при обустройстве дренажа в погребе можно обойтись поверхностной ливневой канализации.

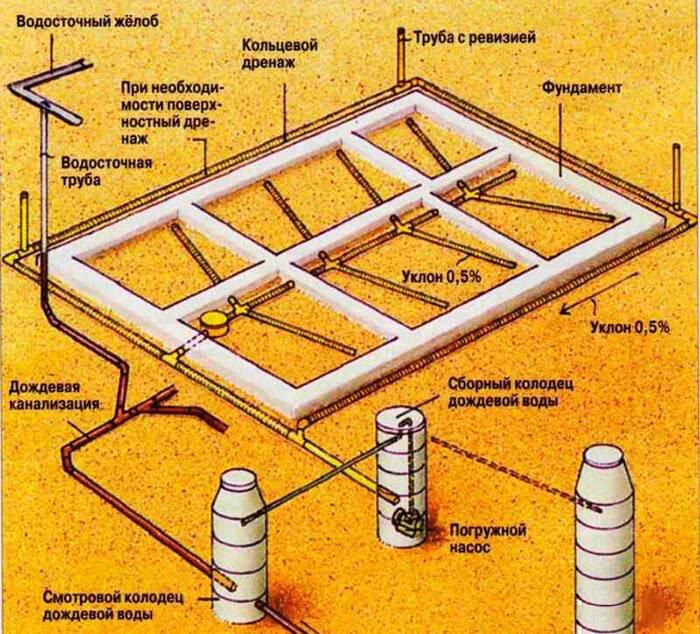

Схема дренажа с отведением воды в уличный ливневый коллектор

Любая дренажная система состоит из:

• водосборников (перфорированных труб или желобов);
• водоотводящих трубопроводов;
• колодцев (смотровых и дренажных).

Сначала вода отводится от фундамента в водоприемные колодцы, а затем оттуда выкачивается с помощью насосов или дренируется в грунт.

Как лучше выполнить дренаж погреба: снаружи или изнутри ↑

Систему водоотведения в подвале можно обустроить как изнутри, так и снаружи здания. В первом случае дренажные трубы укладываются на полу погреба, а во втором – на улице вдоль фундамента.

Систему дренажа внутри подвального помещения сделать проще, меньше будет землеройных работ. Однако придется приподнимать пол на толщину труб, что уменьшит размеры комнаты, либо разбивать напольную плиту из бетона. Уличный вариант более дорогостоящ и сложен в исполнении, но он и более производителен.

Следует четко понимать, что внутренний дренаж в погребе способен собрать только уже попавшую внутрь воду. От повышенной влажности и связанной с нею плесени он не защитит. Но если его дополнить хорошей вытяжной вентиляцией, то в подвале обязательно будет сухо.

Схема внутренней дренажной системы в погребе

Еще одно существенное отличие внутреннего и внешнего дренажа – уровень закладки труб и колодцев. Внутри дренажные трубопроводы при любых обстоятельствах придется монтировать на существующем полу либо, если он земляной, заглубляться немного в грунт. Внешний водосборный колодец при этом нужно будет закапывать на глубину еще немного ниже, чтобы вода в него стекала самотеком.

При прокладке труб-дренов вдоль фундамента снаружи дома траншеи рекомендуется вырывать ниже точки промерзания грунта. Копать придется немало. Но в теплых районах их углубить можно всего на полметра, а это совершенно иные объемы выемки почвы и трудозатрат.

Виды дренажных систем

Обычно дренаж подвального помещения делают ещё на этапе строительства. Трубы закладывают по внешнему периметру дома на уровне его подошвы. Когда дренаж готов и протестирован, канаву засыпают смесью земли, песка и гравия. Такая система перехватывает большую часть воды ещё до того, как она просочится через фундамент и окажется в подвале. Дополнительная герметизация стен и пола защищает помещение от капиллярной влаги.

Внешний кольцевой дренаж соответствует строительным нормам и является традиционным решением.

1. В сочетании с герметизацией фундамента, внешний дренаж препятствует образованию сырости в подвале. Не нужно тратить деньги на ремонт и поспешно решать, как отвести излишки воды в случае затопления.
2. Внешний дренаж можно установить своими руками, без привлечения наёмных работников.
3. Кольцевую дренажную систему рекомендуют делать одновременно с закладкой фундамента. Когда участок вокруг дома уже обустроен, многие не хотят начинать масштабные строительные работы, ведь придётся уничтожать дорожки, огороды и клумбы.

В таком случае делают внутренний дренаж подвала. Эта технология имеет свои недостатки, но может быть использована, когда дренаж с внешней стороны фундамента делать затруднительно.

1. Внутренний дренаж собирает воду, которая уже проникла в помещение. Такая система хуже защищает стены дома от плесени.
2. Чтобы проложить трубы в полу, нужно рыть траншею при помощи отбойного молотка и жертвовать высотой подвала, сделав настил высотой в 30–40 см.
3. Отводить воду за пределы помещения может быть затруднительно.

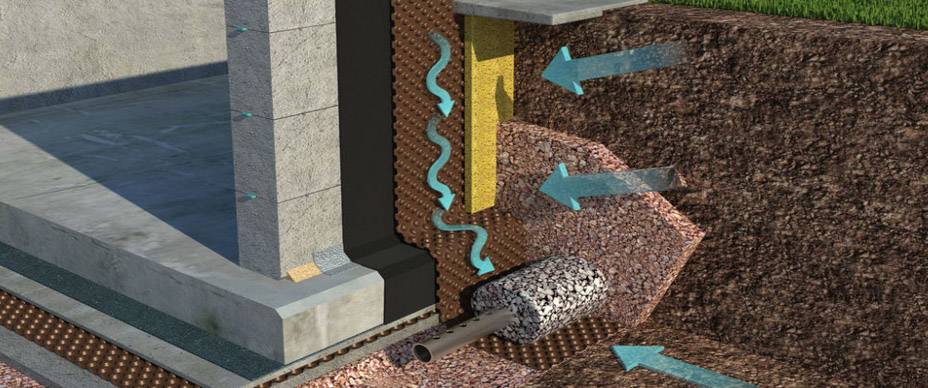

Осушение подвала с помощью внешнего кольцевого дренажа

Цель внешнего дренирования – перенаправление почвенно-грунтовых вод. Возможны два варианта устройства водоотводящего контура: пристенный дренаж и кольцевой. Первый выстраивается рядом со стенами фундамента и в случае со старыми домами неприемлем, так как грозит разрушением их основания.

Наиболее удобен второй вариант: кольцевой дренаж, который выполняется на расстоянии 1-2 м от стен фундамента. В этом случае отмостка и дизайн ландшафта не будут нарушены. Так как правильно сделать дренаж в подвале домабез разработки схемы не получится, в первую очередь нужно заняться ею. При проектировании должны быть учтены следующие моменты:

• кольцевой дренаж подразумевает прокладку труб вдоль периметра дома;
• дрены должны быть уложены на 50 см ниже уровня нижней границы подошвы фундамента;
• система водоотвода должна представлять собой единый контур;
• обязателен уклон в сторону накопительного колодца, составляющий 2 см на погонный метр;
• на поворотах трубопровода и в том случае, если длина магистрали превышает 5 м, необходимо наличие ревизионных колодцев;
• накопительный колодец может быть вынесен за пределы участка.

Этапы работ по устройству кольцевого дренажа:

1. С помощью колышков, веревки и рулетки выполняют разметку.
2. Выкапывают траншеи шириной 40 см и глубиной ниже уровня нижней границы фундамента на 50 см.
3. С помощью гидроуровня вымеряют уклон траншеи в сторону накопительного колодца.
4. Уплотняют дно рва виброплитой или отрезком бруса.
5. Из песка или песчано-гравийной смеси формируют слой водопроницаемой отсыпки высотой 15-20 см.
6. Выравнивают дно траншеи с учетом требуемого уклона.
7. Настилают геотекстиль.
8. Укладывают дрены и выполняют монтаж единого водоотводящего контура.
9. В нужных местах устанавливают ревизионные дренажные колодцы.
10. Обертывают дрены геотекстилем.
11. Выполняют обратную засыпку траншей.

Как сделать накопительный колодец

Вода из дренажной системы может быть отведена в септик, сливную яму или специально для этой цели выстроенный накопительный колодец. В самом простом исполнении он представляет собой глубокую яму, заполненную битым кирпичом, гравием, щебнем, мелким строительным мусором.

Важно, чтобы дно ямы было водопроницаемым, поэтому при ее выкапывании желательно достичь такого слоя грунта, в котором было бы достаточное количество песка или супеси. Если грунт на глубине преимущественно глинистый, придется выкапывать через 1-2 м от первой вторую яму и соединять их между собой трубами (не перфорированными)

Дренажный накопительный колодец можно сделать из бетонных колец или купить в магазине готовое изделие. Отличный выбор – коллекторный колодец TUBA, многофункциональный колодец RODLEX KDU, пластиковая канализационная накопительная емкость.

Порядок работ: поэтапная инструкция

Устройство дренажной системы начинают с подготовки фундамента, которая включает:

• откапывание всего основания дома (вынутый грунт располагается на специальной строительной площадке, его используют для обратной засыпки);
• копку траншеи ниже уровня фундамента;
• высушивание фундамента с помощью газовой горелки (но лучше, если он высохнет на свежем воздухе) и его очистка от земли и остатков прежней гидроизоляции;
• обработку внешней части основания дома грунтовкой (битумно-керосиновая смесь);
• нанесение битумной мастики;
• укладку на свежий битум армированной сетки или геотекстильной ткани;
• повторное нанесение мастики (примерно через сутки, после полного высыхания первого слоя).

В выкопанную траншею высыпается гравий. Это достаточно дорогой, но качественный строительный материал, не поддающийся усадке и обладающий отличными фильтрующими свойствами. Каждый слой гравия утрамбовывается ручным катком. Сверху специалисты рекомендуют выполнить бетонную заливку (обустройство отмостки) и покрыть её различными декоративными элементами.

1. выкапывается ров вокруг здания (глубина ниже уровня фундамента, ширина не меньше тридцати сантиметров, отступ от здания один метр);
2. на дно засыпается песок с обеспечением уклона в сторону водосборников (толщина подушки от 5 до 10 сантиметров);
3. дно и стенки выстилаются геотканью, края которой закрепляются анкерными штырями;
4. сверху насыпается слой гравия толщиной в десять сантиметров;
5. укладываются пластиковые трубы для дренажа с перфорацией (выпускаются уже обмотанными геотканью);
6. трубы засыпаются слоем гравия;
7. выше засыпки совмещают края геотекстиля и сшивают их между собой;
8. по углам здания располагаются смотровые колодцы;
9. водоприёмники размещаются в 3-5 метрах от дома ниже фундамента, но выше грунтовых вод (в не слишком влажном грунте достаточно двух водоприёмников-колодцев);
10. дно всех технических ям выстилается геотекстилем;
11. ёмкости для сбора влаги обсыпаются гравием, а сверху накрываются грунтом (на дне водосборников предварительно высверливается по два-три отверстия для стока воды);
12. производится подключение насосов (если это предусмотрено проектом);
13. производится обратная засыпка всей системы грунтом.

Строительные материалы для работы

Дренаж с помощью геотекстильного полотна Система осушения фундамента предназначена для осушения прилегающей к нему почвы, сбора и отведения влаги за пределы участка или в специально обустроенный для этого резервуар в условиях сплошной застройки. Во всех случаях необходимо ориентироваться на максимальный объем принятия вод при пиковых значениях, характерных для теплого времени года.

В зависимости от выбранного типа дренажа для строительства потребуются такие инструменты и материалы:

• лопата, кирка-мотыга;
• рулетка, уровень;
• ножовка;
• электродрель;
• ножницы;
• алюминиевый скотч;
• геотекстильное полотно;
• пластиковые или асбестоцементные трубы;
• песок, щебень;
• металлические бочки 200 л, армированные пластмассовые трубы или полипропиленовые емкости.

Если выбран поверхностный тип осушения, потребуется бетономешалка, арматура и большое количество цемента.

Монтаж внешнего дренажа своими руками

Существует два типа внешнего обустройства дренажа. Это пристенная и кольцевая дренажная система.

Пристенный выполняется вдоль стен, на уровне основания.

Этапы монтажа:

1. После полного застывания фундамента и демонтажа опалубки, пристенные участки пропитывают влагостойкими средствами на битумной основе и проклеиваются утеплителем.
2. Рядом подготавливается траншея глубиной 60 см.
3. С учетом естественного скоса участка выбирается место для дренажного колодца. Он должен находиться на расстоянии от 10м от фундамента.
4. Подготавливается траншея для соединения магистрали дренажа и стока.
5. Дно канавы устилается геотекстилем. Один край необходимо опереть на стену, чтобы впоследствии укрыть подсыпку в траншее.
6. На геотекстиль подсыпается десятисантиметровый слой щебня или другого гравия. Укладывается перфорированная труба с учетом уклона.
7. Трубопровод собирается в единую магистраль.
8. Труба засыпается гравием, щебнем и песком. Сверху устилается припущенный на стену геотекстиль, затем котлован засыпается грунтом или песком.

Кольцевой дренаж подходит как для ветхих строений, так и для новостроек. Обустраивается он в 1,5 метрах от основания.

Когда выполняется строительство дома, необходимо позаботиться об обустройстве дренажа подвала.

В некоторых случаях этот момент можно упустить, но он должен являться обязательным, если:

Дренажный колодец в подвале

• земельный участок располагается у подножия склона, по которому постоянно стекает дождевая либо талая вода;
• известны случаи затопления после таяния снега либо сильного дождя;
• почва, на которой располагается дом, суглинистая либо глиняная, поэтому препятствует проникновению воды в грунт и равномерному ее распределению по участку.

Почему подтапливает ранее сухой цокольный этаж

Если не «протекают» стены подвала, а влага появляется снизу, основных причин подтопления ранее сухого цокольного этажа может быть две:

Проникновение ливневых вод

Если цоколь подтопило сразу после сильного ливня либо после таяния обильного снега, и вода быстро (за несколько суток) ушла — в подвал проникают ливневые воды. Надеяться на то, что это произошло единожды и неприятность не повторится после очередного ливня, не стоит.

Возможно, устранить проблему удастся простым способом, отведя воду подальше от стен дома

Первым делом следует обратить внимание на отмостку и ливневую систему, отводящую сток с крыши. Если они, конечно же, имеются

Между стенами и отмосткой не должно быть щели. Если в отмостке есть щель или трещины, их следует  заделать строительным герметиком. Чем шире отмостка, тем лучше.Метр-полтора и уклон наружу 2-4%  — оптимальный вариант. Под водосточными трубами, спускающимися с крыши, желательно разместить лотки, которые отведут поток воды на максимально возможное, исходя из благоустройства участка, расстояние от дома.

Один из вариантов отвода стоков из дренажа — поглощающий колодец, он должен располагаться выше УГВ

Порой довольно проблематично найти подходящее решение по сбросу стока из дренажной системы. При плоском рельефе местности, отсутствии поблизости канав и водоёмов, высоком УГВ вопрос водоотведения вообще не решается как следует. Выкачивать воду на поверхность, чтобы она, просачиваясь через грунт, снова попадала в подвал, бессмысленно.

Наружный дренаж цокольного этажа

Будем считать, что куда отвести сток, нам известно. Теперь нужно решить, какой тип дренажа для осушения подвала делать. Если внутри готова отделка, а на полу лежит дорогая плитка, скорее всего, оптимальным вариантом будет наружный дренаж.

Эффективнее решит задачу пристенный дренаж цокольного этажа дома, который размещают на расстоянии 0,5-1 м от стен подвала по всему наружному периметру здания. В качестве дрен используют специальные гибкие или жёсткие (для пристенной схемы они удобнее) трубы, прокладываемые с уклоном около 2 см на 1 м.п. длины в глинистых грунтах и 3 см в песчаных.

Пристенный дренаж в разрезе. Ливневая труба герметична и идёт отдельно

Дренажные трубы обсыпают хорошо водопроницаемым материалом. Как правило, это щебень. В песчаном грунте обязательно, а в глинистом и суглинистом желательно по контуру засыпки разместить геотекстиль, чтобы водопроницаемость щебня не упала со временем.

Наружный пристенный дренаж цокольного этажа, схема расположения элементов

Обратите внимание, что сток с крыши выведен в отдельную герметичную трубу и ливневая система соединяется с дренажной только в месте сбросаСхема внутреннего дренажа подвала с отводом стоков за пределы здания через наружную стену. Если отвод стока наружу невозможен, в самом подвале устраивают приямок глубиной 40-80 см, в котором размещают дренажный насос

Необходимо установить автоматику, которая будет включать насос при скоплении определённого количества воды. Куда сбрасывать воду, придётся решать с учётом особенностей здания и земельного участка. Есть соблазн производить сброс в канализацию, но мы этого делать категорически не рекомендуем, если она локальная

Если отвод стока наружу невозможен, в самом подвале устраивают приямок глубиной 40-80 см, в котором размещают дренажный насос. Необходимо установить автоматику, которая будет включать насос при скоплении определённого количества воды. Куда сбрасывать воду, придётся решать с учётом особенностей здания и земельного участка. Есть соблазн производить сброс в канализацию, но мы этого делать категорически не рекомендуем, если она локальная.

Внутренний дренаж подвала с водосбором в приямок. Все дрены должны иметь уклон к нему, вода удаляется насосомЭффективная комплексная схема дренажа цокольного этажа дома. Дренирование фундамента производится как снаружи, так и внутри периметра здания, ливневые воды отводятся по отдельной герметичной системе

Мы советуем вам, как минимум, проконсультироваться со специалистами перед тем, как начинать работы.

Защита дренажной системы от промерзания

Дренажная система — дрены, колодцы на уровне дрен и ниже, зимой должны находиться в не промерзающем слое грунта. Известно, что весной вода на поверхности земли появляется намного раньше, чем оттаивает замерзший на глубине грунт. Замерзший дренаж не будет справляться с отводом воды от фундамента.

Грунт, окружающий дренаж, может замерзнуть, если расположен выше расчетной глубины промерзания.  Например, для района Москвы расчетная глубина будет равна 0,7 м. Особенно вероятно такое развитие событий, если подвал дома не отапливаемый или хорошо утепленный.

В случае опасности промерзания грунт утепляют, укладывая под отмостку здания плиты пенопласта ПСБ 35 или экструдированного пенополистирола толщиной 100 мм.
