Монтаж адаптера.
Установка скважинного оборудования в павильоне либо кессоне гарантируют источнику защиту от внешних негативных факторов. Данные варианты недешевые. Если загородный участок большой, с постоянным проживанием, то траты на устройство оправданны.
Для обустройства скважины на даче лучше применить специальный адаптер, более экономный вариант.
Он помогает ввести трубу для водопровода в трубу обсадную. Для этого не потребуется установка кессона. Минусом считается то, что во время ремонта надо выкапывать конструкцию, потому что его располагают внутри грунта. Но ремонтные работы проводят редко.
Адаптер состоит из разборных элементов, наружной и внутренней части. Наружная часть соединяется с трубой для водопровода, находится с внешней стороны обсады.
Внутренняя часть адаптера соединяется с насосной трубой. Части устройства соединяются между собой на обсаде, у них радиусная форма, равная диаметру ствола. Части соединяют с помощью двойного уплотнения.
Адаптер углубляют в грунт ниже уровня промерзания, монтажные работы проводят аккуратно. Над землей остается верхушка обсадной трубы, на нее устанавливают крышку, сквозь нее вводят кабель для подведения электричества к насосу.
Через обсаду в скважину зимой будет проникать холод. При температурах в зимний период ниже двадцати градусов мороза стоит накрывать ее с помощью еловых лапок, соломы и т.д.
К недостаткам конструкции относится неудобство в обслуживании, электрокабель практически не защищен от повреждений, насос подвешивают непрочно с помощью водопроводной трубы.
При желании можно соорудить адаптер своими руками, но понадобятся специальные инструменты, умения.
Адаптерная конструкция менее надежна и долговечна, чем кессон.
Что лучше колодец или абиссинская скважина?
Регулярное снабжение чистой водой является одним из главнейших условий удовлетворения жизненных и бытовых нужд человека.
Выбор между колодцем или скважиной
Жителей городских многоквартирных домов водой обычно снабжают централизованные коммуникации, а вот владельцем частных домостроений все приходится обустраивать самостоятельно.
Бурение абиссинского колодца в доме
При этом часто встает вопрос, какому источнику воды стоит отдать предпочтение: традиционному колодцу или абиссинской скважине.
Рытье колодца
Хотя и колодец, и скважина служат одной цели, оба они имеют принципиальные отличия, причем заключаются они не только в цене обустройства. Так что же на самом деле лучше, колодец или скважина?
В чем отличие колодца от скважины
Колодец представляет собой гидротехническое сооружение в виде вертикальной шахты, вырытой нередко вручную, тогда как скважина — это пробуренное в породе с помощью специального инструмента относительно узкое и глубокое отверстие.
Внутренний мир колодца
Внешне колодцы отличаются от скважин большим диаметром и меньшей глубиной, хотя некоторые из них, например, знаменитые каракумские колодцы могут иметь глубину более 200 метров.
Внутренний мир абиссинской скважины
Также скважины в отличие от колодцев оборудуются специальными обсадными трубами, предотвращающими осыпание грунта и загрязнение скважинной воды поверхностными водами. Отличаются колодцы и скважины и способом подъема воды.
Выкачка воды из скважины практически всегда производится с помощью электрического, реже ручного насоса, поднимать же воду из колодца можно с помощью обычного барабана.
См. также: Ручной насос для абиссинского колодца
Плюсы абиссинской скважины
Обустройство абиссинской скважины является наиболее простым и доступным способом обеспечить себя питьевой водой.
Метод ударного бурения
Так как глубина абиссинских скважин редко превышает 12 метров, для бурения не требуется специального механизированного оборудования, что существенно сокращает финансовые расходы, — обустройство такой скважины под ключ обойдется в 2-3 раза дешевле бетонированного колодца.
Для бурения скважин этого типа не требуется разрешительных документов, располагаться она может в любом удобном месте (во дворе, гараже, подвале жилого дома), при необходимости к ней можно подключить электронасос. Срок службы абиссинской скважины составляет 10-30 лет.
Минусы абиссинской скважины
Геологические особенности местности могут стать серьезным препятствием для бурения абиссинской скважины.
Во-первых, неглубокие водоносные слои залегают неравномерно, что не исключает пропуска даже опытными бурильщиками нужного слоя.
Во-вторых, бурение абиссинских скважин может стать невозможным в почвах с глубоким глинистым или каменистым слоем, в засушливых районах. Качество воды из абиссинской скважины в любом случае буден ниже, чем из артезианской.
Плюсы колодца
Декоративный колодец
Если сравнивать колодец с абиссинской скважиной, то главным плюсом первого будет его универсальность. Срок службы колодца составляет более 50 лет, кроме того, благодаря широкому устью производить профилактические и ремонтные работы неглубоких колодцев намного проще.
Минусы колодца
Тогда как обустройство абиссинской скважины — подчас дело одного дня, рытье колодца требует куда больше усилий, а нередко и финансовых вложений.
См. также: Скважина для дома- что, где, как?
Риск заражения колодезной воды биологическими материалами на порядок выше, чем воды скважинной: через открытое устье в колодец может попасть мусор, через стенки — верховодка.
Также следует отметить, что из-за медленного наполнения колодца его производительность может быть ограничена.
Ремонт колодца
Ремонт глубоких (более 20 метров) колодцев, как правило, сопряжен с определенными сложностями.
Так что же лучше для дома – скважина или колодец?
Однозначного ответа, что же лучше, колодец или скважина, дать нельзя, так как все здесь зависит от целей, оборудования и нужд владельца.
Тем не менее, использование более технологических путей водообеспечения, коими являются бурение скважин считаются предпочтительными.
Скважины дают более чистую воду, они производительны, просты в обслуживании, могут буриться в любых местах, не требуют обязательного оборудования специальных надстроек.
Заказать бурение абиссинской скважины вы можете в нашей организации. Мы предлагаем умеренные цены, высокое качество производимых работ, у нас же вы можете приобрести все необходимые для оборудования скважины комплектующие.
Причины модернизации
Снижение продуктивности колодца вызывается такими причинами:
- Образование ила. Если источник долго не использовался, на дне и стенках образуется налет, ухудшающий качество добываемого ресурса.
- Повреждение обсадных элементов. Возникает при промерзании или движении грунта. Через образующиеся дефекты проникают частицы почвы, загрязняющие воду.
- Появление вредных примесей в добываемой жидкости. Колодезная вода поднимается из глубины 5-10 м. Поступает она из ручьев, берущих начало на поверхности земли. Выпадающие осадки фильтруются песчаным слоем и проникают в водоносный пласт грунта. На этих этапах вода насыщается вредными примесями, содержащимися в воздухе и почве. Нитраты и соли тяжелых металлов делают жидкость непригодной к употреблению.
Воду рекомендуется добывать, пробуривая шахту до глубоких водоносных слоев. Бюджетным вариантом является обустройство скважины в уже имеющемся колодце.
Бурение скважины рядом с колодцем является более доступным решением, чем модернизация уже существующего колодца.
Как сделать установку для бурения абиссинского колодца своими руками
Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.
Рассмотрим, как делается самодельная установка для бурения скважины игла
В результате получится бурильная установка как на фото
Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.
На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).
Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.
Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.
Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.
Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.
Технология забивки скважины самодельной буровой установкой
Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.
На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.
На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.
Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.
Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.
Остается сделать стяжку вокруг трубы, подключить насос и качать воду.
Заключение
Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.
Самодельные кессоны ↑
Обустройство скважины с кессоном реально выполнить полностью своими руками, не покупая готовую конструкцию. Для строительства кессона используют:
- металлические листы,
- колодезные кольца с замком,
- кирпич или камень,
- бетон.
Способ простой, но требует значительных физических усилий нескольких человек (специалисты применяют подъемную технику) в виду веса колодезных колец. Понадобятся:
- днище,
- колодезные кольца,
- крышка,
- люк.
В днище делают отверстие для обсадной трубы (не самая легкая операция). В кольцах также устраивают отверстия для водопроводной трубы, вентиляции, электрокабеля, поливочного крана (при необходимости).
Сначала опускают днище, затем кольца, потом крышку. Внутреннее пространство тщательно обрабатывают — устраняют щели, добиваясь полной герметичности. Насос устанавливают уже в готовом кессоне, монтируют все коммуникации, затем ставят люк.
Фото: детали кессона для скважины из колодезных колец
Общие требования одинаковы — котлован, основание. Основание изолируют (окрасочные, оклеечные материалы). Далее делают кирпичную кладку. Работа кропотливая — потребуются качественный раствор и хорошая гидроизоляция (штукатурная), щели недопустимы, но в части физических усилий строительство кирпичной конструкции гораздо проще.
В интернете часто встречаются публикации о ненадежности кирпичных кессонов (как много кирпичей, как много щелей и так далее), однако рядом с этими публикациями есть и другие — из кирпича делают колодцы и даже септики, а в них протечка недопустима.
Конструкция, однозначно, будет служить дольше, чем сама скважина. Трудность — крышка с люком. Используют доски, но они недолговечны, хотя и дешевы.
Еще один не самый сложный вариант, не требующий опускания в котлован тяжелой конструкции, — монолитный кессон.
Подготовив основание, приступают к стенам. В целях предотвращения осыпания стенок котлована, их закрывают плотным геотекстилем или мембраной (гидроизоляционной).
Устраивают двойное армирование. Строят опалубку (несъемная не годится, поскольку необходима наружная гидроизоляция), монтируют в нее гильзы для вывода труб, заливают бетоном с трамбовкой (используют вибратор). Опалубку снимают через 3–7 дней.
С крышкой здесь тоже проблемы — опалубку приходится устанавливать на опорных досках, и опалубка эта сложная, так как нужно отверстие для люка. Люк обычно монтируют стандартный покупной.
Своими руками в основном делают прямоугольные металлические конструкции.
Способ хлопотный, нужны сварочные работы (и уверенность в их качестве — не забываем о герметичности). Насколько это экономично, сказать трудно — металлопрокат стоит денег. Конечно, не как готовая конструкция, но тем не менее. Но если листы уже есть, есть и смысл возиться со сваркой.
Как сделать колодец для скважины своими руками — инструкция
При создании своими силами водоносной скважины следует правильно смонтировать насосное оборудование и сделать верхнюю обвязку, называемую колодцем. Он состоит из корпуса, имеющего особую форму. Внутри его находится оголовок скважины и запорная арматура.
Строительство своими руками колодца под скважину позволяет расположить ее верхнюю часть ниже, чем уровень грунта, и в результате защитить от промерзания в холодное время года и механических повреждений.
В зависимости от финансовых возможностей и задач, которые необходимо решить, можно построить один из таких типов колодцев:
Размеры защитного сооружения скважины
Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.
Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.
Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.
Автоматическая система скважины
Что касается автоматической системы скважины, то она очень проста. В нее входят:
- Манометр, который отслеживает давление воды из скважины, а соответственно и внутри водопровода.
- Реле, соединенное с манометром. Оно отключает насос при высоком давлении в водопроводе, и включает, если давление воды падает.
- Клапан, с помощью которого удаляется воздух из трубной разводки.
В принципе, это все, что касается обустройства скважины на воду (своими руками это сделать можно, не вызывая специалистов). Можно сюда добавить и установку фильтров, но, скорее всего, это будет уже относиться к внутреннему водопроводу.
Установка насосного оборудования
Как правильно обустроить скважину, используя надежный насос погружного типа? Процесс монтажа проводится с соблюдением следующих правил:
- Дно и стенки гидросооружения тщательно очищают от мусора, воду прокачивают до полного избавления от сторонних примесей.
- Монтаж оборудования производят так, чтобы расстояние между корпусом и дном сооружения составляло не менее 100 см, при этом насос полностью находился в воде.
- Параллельно монтируют водонапорную трубу и питающий насосный кабель.
- В конце выполняют установку клапана обратного типа и устройства пусковой защиты.
- Готовую систему проверяют на герметичность и работоспособность.
- Чтобы зафиксировать насос на конструкции оголовка, применяют трос из металлического сплава в защитной оплетке, устойчивой к коррозии.
Сколько стоит 1 метр скважины на воду
Как я уже говорил, бывают разные технологии бурения и поэтому цена будет разная. Давайте расскажу на примерах от чего зависит цена.
Первое, что влияет на стоимость бурения это обсадная труба. Чем она дешевле, тем меньше себестоимость скважины. Я видел бурильщиков, которые используют оранжевые канализационные трубы для обсадки. Они могут сделать скважину за 600-700 рублей за метр.
У ребят с такими установками мало расходом. Поэтому и цены на бурение они могут снижать
Такие трубы в земле почти всегда сминает давлением и человек теряет не только деньги за скважину, но и насос, который в ней был.
Цена бурения малогабаритными установками
Также для удешевления бурильщики используют нПВХ трубу недорогих производителей. При производстве таких обсадных труб производитель добавляет побольше мела и других присадок, чтобы снизить себестоимость. С виду это обычная синяя обсадная труба, но стукни по ней молотком и она сразу растрескивается и рассыпается.
У нас такую трубу используют в основном бурильщики на малогабаритных установках. Чтобы уменьшить себестоимость они берут дешевую трубу, с тонкими стенками и уменьшенным диаметром, например, 116 мм.

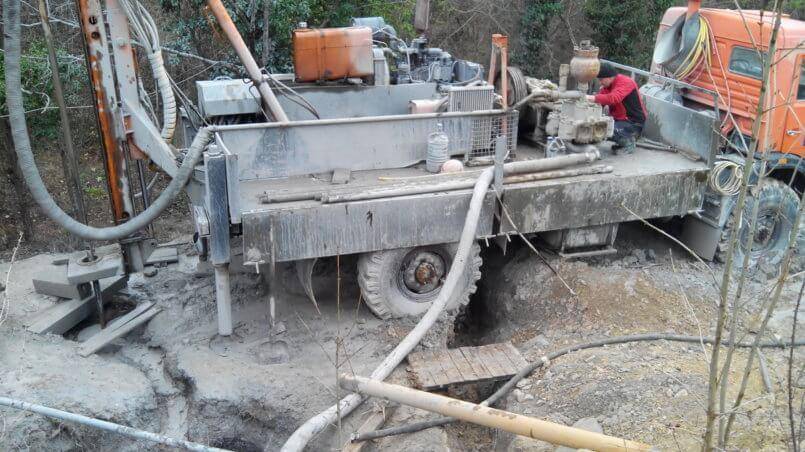

Стоимость 1 метра бурения шнеками
Те, кто бурит на машинах, шнеками с компрессором, такую трубу не могут использовать. При попытке задавить её в грунт, некачественная труба просто растрескается. Поэтому такие бурильщики в основном используют хорошие нПВХ обсадные трубы, обычно диаметром 125 мм и толщиной стенки 5 мм.
Пробурить скважину на такой установке быстро и легко
Из-за этого стоимость бурения у них возрастает. Если на равнине бурильщики, которые бурят на машине с компрессором и шнеками, будут говорить цену меньше, чем 1 000 рублей за метр, то, скорее всего, они экономят на обсадной трубе.
Также на цену влияет удалённость от Краснодара. Но если в среднем брать по равнине Краснодарского края, то адекватная стоимость бурения хорошей скважины, глубиной до 60 метров будет 1 000 — 1 500 рублей за метр. Такие скважины бурят в основном для частных домов. Их дебит редко превышает 6 м³ в час.
Вот примерный бюджет скважины с технической водой в районе Краснодарского аэропорта:
- Бурение 25 метров * 1 200 рублей = 30 000 рублей;
- Скважинный насос, оголовок, трубы и фитинги — 25 000 рублей;
- Колодец песко-полимерный + работа — 25 000 рублей;
- Система водоподготовки + работа — 70 000 рублей.
Бюджет около 150 000 рублей. Можно сэкономить – колодец из кирпича, насос похуже, водоочистку подешевле и т.д.
Увеличить стоимость тоже не проблема: купите дорогой скважинный насос, делайте кессон, а не колодец и т.д.
Стоимость метра артезианской скважины
Иногда людям нужна питьевая вода, так как она у нас находится на глубине от 120 метров, то их бурят роторным бурением, в основном на буровых установках, смонтированных на базе КАМАЗа. Стоимость таких скважин у нас на равнине 2 200 — 2 500 рублей на нПВХ обсадной трубе. Часто такие скважины у нас люди называют артезианскими.
Такие скважины заказывают для частных домов люди с деньгами, небольшие фермеры и предприятия.
Примерный бюджет с артезианской скважиной в том же районе:
- Бурение 130 метров * 2 500 рублей = 325 000 рублей;
- Скважинный насос, оголовок, трубы и фитинги — 45 000 рублей;
- Колодец песко-полимерный + работа — 25 000 рублей;
Общий бюджет около 400 000 рублей. Система водоочистки не нужна, т.к. вода в этой скважине питьевая.
Цена 1 метра промышленной скважины
Есть ещё один вид скважин, их называют артезианскими или промышленными. Для обсадки используется стальная обсадная труба нескольких диаметров. У таких скважин большой дебит, от 20 до 100 кубометров в час и большая глубина, от 120 до 800 метров.
Тут самое высокое качество бурения. Всегда цементируется затрубное пространство, поэтому они долго бурятся. От 3 недель до 2 месяцев.
Расчетная глубина артезианской скважины 500 метров
Стоимость 1 метра бурения начинается от 4 500 рублей.
Такие скважины заказывает водоканал и большие предприятия. Также эти скважины используются для поливальных машин на полях и рыбных хозяйств.
Итоговый бюджет такой скважины рассчитывается индивидуально. На цену влияет конструкция скважины, её местонахождение и дебит. Ниже есть мои контакты, если вам нужна такая скважина, обращайтесь за расчётом.
Что учесть перед строительством
Собирая информацию, как обустроить колодец на даче своими руками, нельзя забывать о самом главном — источник должен полностью обеспечивать потребности жильцов загородного дома в жидкости. Ведь живительная влага необходима людям не только для питья. Культурные насаждения требуют полива, после утомительной работы хочется ополоснуться в душе, приготовить еду, помыть посуду и постирать белье. Сделать это без привычной горожанам H2O из крана — невозможно.
Как правило, для одного человека нужно порядка 200 литров воды в день. Исходя из этих расчетов и проектируют разработку гидротехнического объекта. Если в пределах дачной территории отсутствуют водоносные слои, залегающие вблизи поверхности, целесообразно задуматься о скважинном освоении.
Для того чтобы выяснить, удастся ли обустроить на участке источник колодезного типа, следует провести исследования. Для этого в месте предполагаемого нахождения залежей жидкостных ресурсов делают небольшую скважину и определяют, насколько глубоко залегает жидкость, в каких объемах. Анализом занимаются специализированные организации, имеющие лицензию на осуществление этой деятельности. За соответствующие услуги требуется плата (причем немалая). Однако без помощи специалистов нередко просто не обойтись. Чтобы точно знать, где находиться вода и хватит ли ее для повседневного использования — лучше не экономить.
Конечно, можно попытаться выяснить, где залегает водоносный слой у владельцев соседних наделов. Но этот метод не всегда оказывается приемлемым. Предоставить точную информацию могут только те, у кого уже разработан и активно используется источник колодезного типа. И даже при этом никто не может гарантировать, что всего через пару десятков метров на вашей территории жидкость будет располагаться на той же глубине.
Приступая к строительству сооружения, хорошенько подумайте, где именно оно будет располагаться. Согласно утвержденным нормам, построить колодец в любом месте на свое усмотрение нельзя. При монтаже конструкции необходимо придерживаться строгих правил, касающихся удаленности гидротехнических объектов от всех остальных на участке.
Обратить внимание следует на соблюдение двух основных условий:
- От фундамента жилого здания и техпостроек до колодца должно быть не менее 5 м. Объясняется это просто, добываемая из-под земли водная среда постепенно размывает почву. В непосредственной близости от фундаментальной основы она будет представлять угрозу для ее целостности.
- Септик, туалет, компостная куча, выгребная яма, зона для складирования бытовых отходов — все это должно находится не ближе, чем на 25 метров от шахты.
Кроме того, при возведении сооружения своими руками не забывайте о технике безопасности:
при разработке почвы будьте готовы к встрече с газовым карманом;
старайтесь работать осторожно, чтобы не спровоцировать обвал шахтенных стен;
в точности следуйте строительной методике;
задействуйте современное оборудование.
