Как правильно провести обвязку пеллетного котла отопления и не наделать ошибок

Обвязка пеллетного котла отопления схема — Отопление частного дома

В то время как многоэтажные дома уже оборудованы таким благом цивилизации как отопление, для частного дома или загородного этот вопрос остается проблемным, но можно найти много решений, которые спасут ситуацию. Влияющим фактором на выбор метода отопления помещения является экономия будущей системы отопления. На данный момент, самым дешевым и выгодным вариантом является магистральный газ, но только его практически не проводят к загородным и частным домам. Поэтому их владельцам приходится искать другие варианты, к ним относится Пеллетная установка.

Установка пеллетного котла: пошаговая инструкция

Перед тем как заняться монтажом пеллетного котла своими руками самостоятельно, очень важно подготовить отдельное помещение, пол и стены, в котором должны быть сделаны из материала, который не горит. Пол лучше всего сделать бетонным или с керамической плиткой. Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной

Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов

Позаботьтесь о том, чтобы расстояние между установкой и стенами было достаточным для его обслуживания, а поверхность, на которой он стоит идеально ровной. Что касается пространства между лицевой стороной установки и стеной напротив него, то она должна составлять не менее одного метра. Приемлемая температура в помещении, где находится котел не ниже +10 градусов.

Еще одним важным условием в установке является правильное обустройство котельной, а именно вытяжки и вентиляции, ведь топка котла поглощает большое количество воздуха при горении, а все результаты горения распространяют снаружи.

https://youtube.com/watch?v=KCT%25D0%25A5%25D0%25B0%25D1%2580%25D1%258C%25D0%25BA%25D0%25BE%25D0%25B2

Существует 6 правил, которые нужно соблюдать при монтаже и проектировании:

  • Диаметр разъема для выхода дыма должен быть меньше чем у сечения дымохода, он рассчитывается исходя из того какая мощность у котла;
  • Труба дымохода должна быть выше крыши минимум на полметра;
  • Дымоход должен быть изготовлен исключительно из материала, который не горит и не пропускает газ;
  • Позаботьтесь о том, чтобы внизу дымохода был расположен разъем для выхода газа;
  • Обязательно защитите дымоход от возможных осадков, проведите дополнительную теплоизоляцию;
  • В дымоходе должно находится полотно, которое закроет отверстие и обеспечит доступ для того чтобы вовремя почистить его внутри.

Требования к помещению под котел

ПК монтируется в самостоятельном здании или пристройке к нему. При производительности ПК более 30 кВт, его размещают в отдельном здании — топочной.

Для организации ее работы владельцы котлов составляют нормативные документы в части эксплуатации и пожарной безопасности.


Размеры, которые нужно выдержать

Основные требования для размещения:

  1. Пол под установку должен быть выполнен из негорючих материалов: бетон или металлический лист.
  2. Основание под ПК должна быть выполняется из армированного бетона высотой 10-20 см.
  3. Должны быть предусмотрены аварийные и эксплуатационные проходы, между котлом и стенами здания — расстоянием не менее 1 м.
  4. Помещение должно быть сухим и отапливаемым, с температурой внутреннего воздуха выше + 10 С.
  5. Приточно-вытяжная вентиляция в здании должна быть рассчитана исходя из мощности ПК, данные можно уточнить из технической и проектной документации котельной.
  6. Если котельная установлена в отдельном помещении тепловые сети к объекту отопления прокладываются либо подземным способом, с укладкой ниже уровня замерзания почвы либо воздушным путем. В обоих случаях теплотрасса хорошо должна быть заизолирована от теплопотерь в окружающую среду.
  7. Высота дымовой трубы должна быть не менее 5 м и выступать над уровнем крыши не менее чем на 0,5 м, рекомендуется поставить стабилизатор тяги или обычный поворотный шибер.
  8. Расчет диаметра дымохода выполняется в соответствии с мощностью котла. Для пеллетных котлов он должен быть не менее 150 мм.
  9. Установка конденсатосборника обязательна.
  10. Крышу обрабатывают при помощи мастер-флеша, просвет заполняют негорючей минеральной ватой.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Схемы обвязки, особенности подключения

Виды схем отопления:

  • открытая;
  • закрытая.
  • с естественной циркуляцией;
  • с принудительной циркуляцией.

В первом случае циркуляция возникает при нагревании жидкости. Вода при нагревании расширяется. Увеличиваясь в объеме, теряет вес. Нагретая вода легче холодной, поднимается, холодная занимает ее место. Для создания движения теплоносителя, стояк – вертикальную трубу, идущую от котла, поднимают на максимально возможную высоту, плавно опускают, обходя все помещения. Чтобы создать принудительную циркуляцию, используют циркуляционный насос.

  • тупиковая;
  • коллекторная (лучевая);
  • петля Тихельмана;
  • однотрубная.

В обвязку может включаться «теплый пол», система косвенного нагрева воды для душа.

Последовательность обвязки

На котел устанавливают краны с американкой, находящейся со стороны системы. В электрокотлах расширитель находится внутри, установка позволит снять котел без больших потерь жидкости. Иногда с котлами поставляются краны с возможностью опорожнения.

Устанавливаются как обычный кран, но имеют штуцер под отвертку, сливной отвод. На отвод одевается трубочка, опускается в емкость. Вращая штуцер, открывают клапан, жидкость уходит. Кранов должно быть два. Американка ставится со стороны котла.

Краном можно сливать жидкость с котла

Обвязка системы с естественной циркуляцией

Нагретая вода поднимается, по наклонным трубам постепенно снижается. Используется открытый или закрытый расширительный бак. На котле должен стоять аварийный клапан. Есть краны для заполнения системы, слива жидкости. Может использоваться емкость косвенного нагрева.

При закрытой системе в обвязку входит группа безопасности. Подключается к котлу, не через кран. Такие системы самые простые.

Обвязка с принудительной циркуляцией

Схема отличается от предыдущей наличием насоса. Не нужно приобретать насос большой мощности. Для помещений до 300 м² достаточно 25х40, при условии, что помещение хорошо утеплено. Обычно, используются трубы не более 32 мм в диаметре. Трасса разбивается на участки, для каждого последующего участка диаметр трубопровода уменьшается. Достаточность насоса можно определить по разности температуры на подаче и обратке, не должна превышать 20°С.

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Конструктивные особенности пеллетных горелок

Основная задача любой горелки – обеспечение равномерного прогрева котла. Это цель достигается посредством переработки гранулированного топлива. С конструктивной точки зрения горелка представляет собой камеру сгорания, которая чаще всего напоминает по форме трубу. Горение внутри такого устройства происходит за счет непрерывной подачи воздуха.

Доставка топлива осуществляется специальным устройством – шнеком. Для нагнетания воздуха в конструкции предусматривается вентилятор, работа которого не дает погаснуть пламени. Горелка может иметь разнообразную форму, которая не оказывает существенного влияния на эффективность устройства. Камеры, которые имеют круглую форму сечения, являются наиболее распространенными. Это связано с тем, что их проще всего изготовить. Однако и прямоугольные варианты встречаются довольно часто.

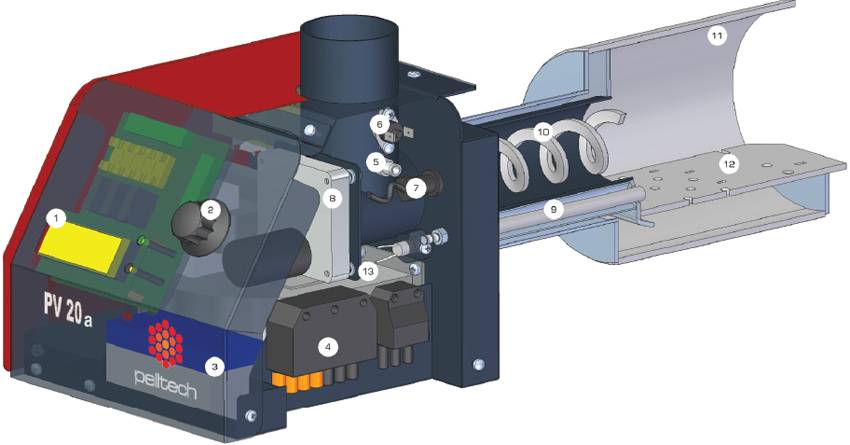

Устройство пеллетной горелки, где 1 – ЖК-дисплей, 2 – ручка управления, 3 – резервный аккумулятор, 4 – разъем соединительный, 5 – датчик уровня топлива, 6 – предохранительное термореле, 7 – фотодатчик, 8 – двигатель внутреннего шнека, 9 – запальник, 10 – шнек внутренний, топка, 11 – решетка сгорания, 13 – вентилятор

В круглых горелках, используемых для переработки пеллет, устанавливается плоское основание. Оно используется для размещения топлива и монтируется снаружи к фронтальной поверхности. Стоит отметить, что некоторые горелки имеют возможность подключения GSM-модуля. В качестве примера можно привести пеллетную горелку Терминатор 15. Ее стоимость составляет приблизительно 75 тыс. руб.

Принцип действия данных устройств довольно прост. Вначале опилки загружаются в бункер, после чего происходит их доставка по каналу в горелку. Вентилятор, нагнетающий воздух, поддерживает необходимый уровень пламени внутри устройства. Продукты сгорания накапливаются в зольнике. Очистку этого отсека рекомендуется проводить не реже 1 раза в неделю.

Начнем обвязывать котел

Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.

Два котла и обвязка

Преимущества:

  1. Простота, которая является залогом надежности.
  2. Автономность в работе.
  3. Один из самых дешевых вариантов обвязки.

Группа безопасности для твердотопливного котла

Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:

  • хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
  • исправить работу неправильно смонтированной системы отопления – контур не гравитационный.

Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.

Обвязка напольных котлов мощной отопительной системы

Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).

Простая обвязка котла, работающего на твердом топливе

Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.

Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.

Подготовка обвязки котла для выполнения отделочных операций в помещении

Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.

На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.

Простая обвязка пеллетного котла

Твердотопливные котлы просто подключать, но

Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:

  1. Гравитационный контур.
  2. Подача холодной воды.
  3. Резервный источник питания для насоса.
  4. Установка теплоаккумуляторного бака.
  5. Дополнительный аварийный контур.

Идеальная обвязка котла

Рекомендации по выполнению самостоятельной обвязки котла

Последовательность работ

Типовая схема обвязки предполагает места и последовательность установки оборудования, систему труб, вид и тип оборудования, количество контуров, вид нагревательных элементов, электросхему с оборудованием и приборами защиты. Когда система отопления имеет большое сопротивление, например, многоконтурное отопление или система «теплый пол», то устанавливают циркулярный электронасос.

Последовательность обвязки:

  1. Для начала надежно устанавливают котел на стену или пол. ТЭНовыйагрегат закрепляют не ниже 1.5 м от уровня пола, индукционные или электродные устройства закрепляют ниже, по условиям обвязки.
  2. Выполняют установку распределительного коллектора от котла.
  3. Присоединяют трубы требуемого диаметра к входному и выходному патрубкам ЭК.
  4. Устанавливают регулирующий температуру теплоносителя трехходовой клапан с функцией смесителя.
  5. Монтируют циркуляционный насос на обратке.
  6. Устанавливают приборы защиты котлов отопления, состоящей из 2-х клапанов и манометра, установленных на выходе из ЭК.

Схема обвязки системы с естественной циркуляцией

Типовая система отопления объектов по принципу естественной циркуляцией теплоносителя требует установку основных элементов:

  • Комнатный термостат для регулировки температуры;
  • отопительные приборы — радиаторы и конвектора;
  • воздушный бачок открытого типа;
  • запорно-регулирующая арматура и крана для подпитки контура сети.

Технология схема обвязки электрического котла с естественным движением среды является простой и доступной для самостоятельного монтажа. Она упрощается из-за отсутствия насоса для перемещения теплоносителя.

Нагретая вода перемещается по контуру, выполненных со строгим соблюдением уклонов, благодаря физическим законам движения горячих и холодных сред. Она применима для индивидуального отопления одноэтажных объектов с небольшими площадями нагрева.

Обвязка с принудительной циркуляцией

В этой схеме дополнительно обвязывается циркуляционный насос: байпасная линия, электропитание, запорно-регулирующая арматура и система безопасности с датчиками температуры и давления. Эта наиболее оптимальная схема автоматического управления уровнем нагрева и ГВС. Владелец объекта может выбирать разные температуры для разных помещений, хотя и потребует повышения стоимости отопления на затраты электроэнергии для работы насоса.

Алгоритм обвязка электрического котла отопления, схема ТЭНового электрокотла:

  1. Присоединяют выходные патрубки к сетевому трубопроводу через шаровые краны и американку.
  2. Монтируют в обратной магистрали расширительный бачок мембранного типа и сетчатый грязевик для фильтрации взвешенного шлама и мусора в сетевой воде.
  3. Для очистки грязевика, перед ним устанавливают шаровой кран.
  4. Устанавливают циркуляционный насос в схемах с принудительной циркуляцией, если его нет в комплекте поставки котла, то его приобретают дополнительно, подбор осуществляется по объему воды, которая окулируется по контуру котла и указанному в паспорте.
  5. Устанавливают группу безопасности: манометр, воздухоотводчикаи предохранительно-сбросной клапан, предотвращающий от повышения давления в системе.

Аварийная обвязка

Такой вид обвязки обязателен для двухконтурных электрокотлов, его выполняют в целях безопасной эксплуатации всего оборудования, например, внезапное отключение электроэнергии.

Существует несколько вариантов аварийной обвязки ЭК:

  1. Циркуляция воды через байпас с подпиткой водопроводной водой. Схема имеет небольшое применение, в связи с тем зачастую при отключении электроэнергии – вода также отключается.
  2. Аварийный источник электропитания для насоса циркуляции — аккумуляторная батарея. Она должна всегда находиться в заправленном состоянии, таким образом, схема требует постоянного обслуживающего персонала для зарядки и обслуживании батарей.
  3. Гравитационная циркуляция — специальный контур с минимальным подключением нагрузки, для охлаждения теплоносителя, обогревает только небольшую часть комнат. Данная схема – самое эффективное решение.

Можно подвести черту, действительно, обвязка электрического котла автономного отопления не является сложной. Тем не менее от исполнителя потребуется скрупулёзность   выполнения и обеспечения качества соединений. От владельца и монтажной организации потребуется соблюдение Правил электробезопасности и соблюдение точности монтажной схемы завода-изготовителя обозначенной в технических документах электрокотла.

Правила и требования к установке

Электрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

  • от 0,7 м сверху котла;
  • от 0,5 м по бокам (в том числе до трубопровода) и снизу;
  • от 0,7 м перед котлоагрегатом;
  • не менее 3 см между стеной и котлом.

Это интересно: Правильно подбираем мощность электрокотла для квартиры или дома — разъясняем со всех сторон

Подсоединение котла к системе

Стоит отдельно поговорить о том, как трубопровод из полипропилена подсоединяется к котлу. Дело в том, что это зависит от разновидности нагревательного оборудования:

  • газовый котел. Подводить к нему полипропиленовые трубы можно напрямую, поскольку температура теплоносителя, выходящего из него, обычно не превышает 80 градусов. Независимо от того, относится газовый котел к настенным, напольным или парапетным, при монтаже принудительной системы циркуляционный насос встраивается в каждый контур, расположенный за коллектором. Также желательно установить фильтры для очистки как поступающего, так и нагретого теплоносителя,
  • твердотопливный котел. В его обвязке необходимо учесть важный нюанс: нагрев трубы, расположенной вплотную к оборудованию, может быть чрезмерным. Это пагубно отразится на состоянии полипропилена, быстро приведя его в негодность. Поэтому первые полтора метра трубы, отходящей от котла, должны быть сделаны из металла, и только потом можно подсоединять полипропиленовую магистраль. Соединение осуществляется с помощью все тех же фитингов, сделанных именно для подобного перехода,
  • жидкотопливные и электрические котлы. Обвязка осуществляется по тому же принципу, что и в случае с твердотопливным оборудованием — полипропилен удаляем от устройства минимум на полтора метра.

Если вы учтете все вышеприведенные нюансы, то полипропиленовый трубопровод будет служить вам долго и надежно. Не стоит опасаться иметь с ним дело, поскольку сборка системы, как видите, доступна даже новичку. Для закрепления полученных сегодня знаний посмотрите видео, размещенное ниже. Успехов вам и тепла вашему дому!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
