Обзор монтажа сверхтонкого теплого пола

Материал, необходимый для укладки стержневого инфракрасного тёплого пола

Практически весь материал, который потребуется для укладки тёплого пола, продаётся в комплекте. Помимо самого прогревочного мата, должны присутствовать следующие элементы:

  • соединительный провод (в нашем случае ВВГНГ);
  • комплект соединительных гильз в термоусадочной оболочке;
  • комплект концевых насадок;
  • гофрированная трубка для датчика температуры;
  • датчик температуры (он может быть обычным или защищённым, не требующим установки в гофрированный шланг);
  • терморегулятор.

Отдельно нужно будет приобрести термоизолирующую подложку, но она необязательна, если стяжка сделана с утеплением при помощи керамзита.

Особенности водяной системы подогрева пола под керамическую облицовку

Чтобы выяснить, как правильно сделать теплый пол под плитку, нужно изучить принцип его работы и знать нюансы для установки конструкции.

Особенности функционирования водяного теплого пола заключаются в циркуляции разогретой воды по трубам из металлопластика или латуни, проложенным под финишным покрытием пола. Система запитывается от центрального или автономного отопления. Себестоимость, установка и энергопотребление такого типа подогрева пола значительно дешевле, если сравнивать его с электрическими аналогами.

Но есть неприятный нюанс – в высотных домах застройки шестидесятых годов монтаж водяных теплых полов не представляется возможным. Поскольку их перекрытия могут не выдержать дополнительной нагрузки. Кроме этого, получить разрешение на перепланировку отопительной системы в высотных домах достаточно сложно.

Далее, выстилается металлизированный отражающий экран. Это композитный материал из полипропиленового волокна и металлизированной пленки, обладающий свойствами отражать тепловое излучение и гидропароизоляции. Пленку необходимо плотно зафиксировать на демпферной ленте при помощи скотча.

В процессе укладки водяного теплого пола все трубы подключаются к распределительному коллектору

На следующем этапе прокладываются трубы. Нужно использовать специальные трубки, монтирующиеся к сетке. При этом расстояние от стен должно быть не менее десяти сантиметров.

В процессе укладки труб следует обратить внимание на то, чтобы они были размещены строго по направляющим, имеющимся на специальной сетке. После монтируется реле регулировки и термометр. В конце процесса установки конструкции ее покрывают слоем цементной стяжки

В конце процесса установки конструкции ее покрывают слоем цементной стяжки.

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

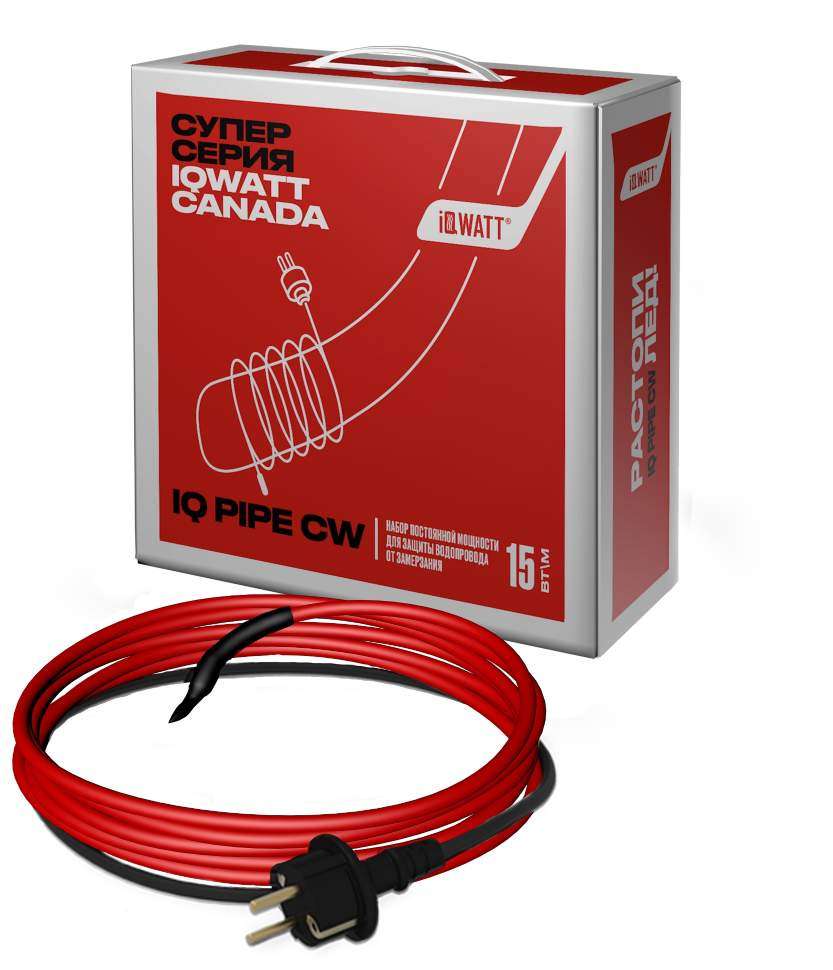

IQWatt IQ Pipe CW


​Фото:https://market.yandex.ru

В комплект вместе с кабелем входят термоусаживаемая концевая заглушка и термостат. При снижении температуры окружающей среды до определенного значения мощность обогрева повышается. Термостат способен выдержать более 100 тысяч рабочих циклов. Это гарантирует стабильную работу комплекта в течение 15 лет. Радиус изгиба составляет 25 мм, максимальный ток — 1,6 А. Наличие двухметрового силового провода и штепсельной вилки европейского типа обеспечивает быстрое подключение кабеля к сети с заземлением. Задаваясь вопросом, саморегулирующийся греющий кабель какой выбрать, можно смело приоритеты отдавать данной модели.

Комплект для обогрева труб IQWATT IQ PIPE CW-2м

Классификация

Как уже говорилось выше, вариантов исполнения электрических полов очень много, но основные это:

  1. Кабельный.
  2. Инфракрасный.
  3. Нагревательный.

Рассмотрим их поподробнее:

Кабельный

Кабельные электрически полы могут обладать одножильным, двухжильным или сверхтонким кабелем. При монтаже одножильный кабель потребует своего возврата к терморегулятору, в то время как двухжильный можно укладывать вне зависимости от планировки, к терморегулятору не возвращая, но он и стоит дороже.

Эти кабели в обязательном порядке должны укладываться в цементно-песчаную стяжку, а она, в свою очередь, поднимет уровень полов на 4-6 см.

Преимущества:

  1. Не нуждается в обслуживании.
  2. Может устанавливаться поверх старой стяжки (при использовании сверхтонкого кабеля).
  3. Относительная дешевизна компонентов.

Недостатки:

  1. При повреждении кабеля, выходит из строя вся система.
  2. Низкая эффективность нагрева пола по сравнению с другими видами электрических теплых полов.

Нагревательный

Являясь одной из разновидностей кабельного теплого пола, нагревательный мат из сверхтонкого кабеля обладает своими преимуществами и недостатками.

Преимущества:

  1. Не требует монтажа в стяжку.
  2. Можно укладывать сразу в слой клея для плитки.
  3. Монтаж проще, чем у обычного кабеля.

Недостатки:

  1. Выше цена.
  2. Поставляется с фиксированной мощностью.
  3. Как и в случае с кабелем, обрыв даже в одном месте выводит из строя всю систему.

Инфракрасный

Один из самых «молодых» представителей рынка теплых полов, инфракрасный пол воплощает в себе вершину прогресса, достигнутого в этой области. Обладая простотой монтажа пленочного мата, он отличается как принципом нагрева, так и некоторыми конструктивными особенностями. Инфракрасные полы могут быть как с углеродным нагревательным элементом, так и с биметаллическим.

Преимущества:

  1. Простота монтажа.
  2. Модульность. Если одна из нагревательных секций выйдет из строя, то на работу остальных это никак не повлияет.
  3. Рулон инфракрасного пола можно спокойно резать и укладывать так, как будет удобно, что облегчает процедуру монтажа.
  4. При необходимости, легко демонтировать и перенести.

Недостатки:

  1. Высокая цена.
  2. Пол с биметаллическим нагревательным элементом требует подключения к автомату для выключения дифференциального тока.
  3. Невозможно использовать с плиткой.

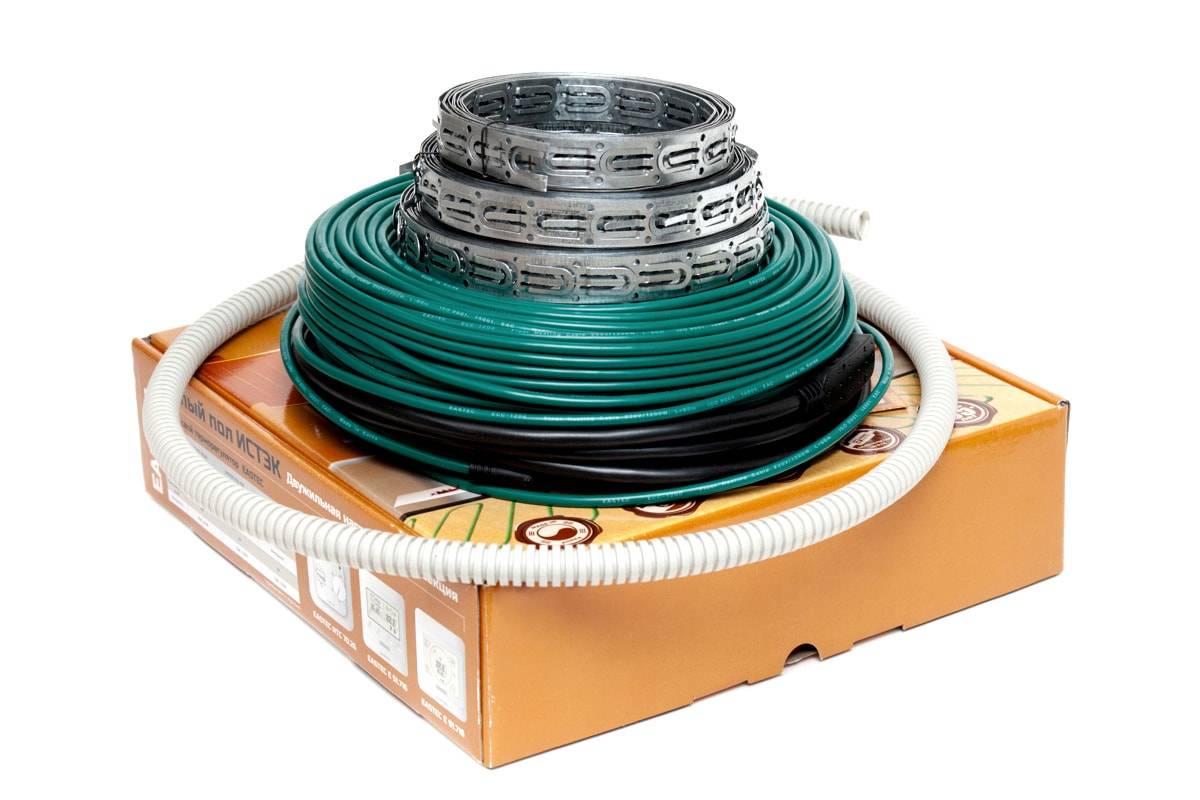

Греющий кабель

Самые мощные системы обогрева. Отличаются универсальностью применения. Систему можно смонтировать в квартире, частном доме, на балконе, лестнице и в хозяйственной постройке. Также кабели применяют для обогрева грунта, водопроводных и водосточных труб.


Греющий кабель

Таблица. Греющий кабель. Характеристики изделий разных производителей.

МодельБрендТип кабеляДлина кабеля, мТолщина кабеля, ммМощность на 1 погонный метр, Вт


SVK-20

Thermo (Швеция)Экранированный двухжильный8520


VCD-25

Elektra (Польша)Двужильный постоянного сопротивленияОт 4,5 до 1425 x 725


DS-20

Shtein Heizmatte (Германия)РезистивныйОт 10 до 30520


Спецификация

Инструкция по укладке греющего кабеля


Схема укладки и конструкция пола

Подготовка к монтажу начинается с выбора места для установки терморегулятора и сверления отверстия для прибора, а также штробления выемок под провода.


Схема размещения терморегулятора


Сверление отверстия и штроб

Цены на популярные модели штроборезов

Штроборез


Габариты штроб

К месту установки терморегулятора подводим питание. Сечение проводника выбираем по таблице ниже.


Сечение проводника

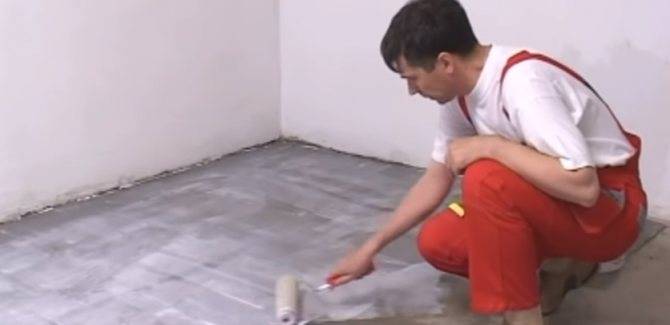

Шаг 1. Подготовка основания.

Черновое основание очищаем от строительного мусора и обрабатываем грунтовкой. Наносим ее валиком на всю поверхность пола.


Нанесение грунтовки

Делаем разметку. Размечаем места, где кабель лежать не будет — это стационарно стоящая мебель, сантехника. От труб отопления и других нагревательных приборов отступаем по 10 см, от стен – 5 см.


Разметка


Расстояние от кабеля до стен


Расстояние между кабелем и другими нагревательными приборами

Шаг 2. Укладка теплоизоляции.

Выполняется настил и фиксация отражающей подложки.


Укладка теплоизоляции

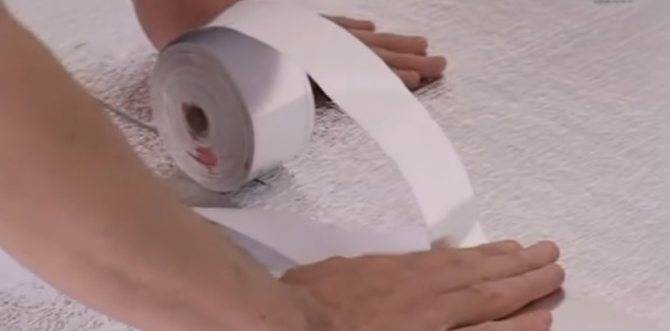

Шаг 3. Фиксация монтажных лент.

Раскладываем ленты параллельно на расстоянии от 50 см до 1 метра. Фиксируем ленты любым способом (при условии, что гидроизоляционный слой не будет поврежден). Например, можно использовать дюбели и саморезы.


Фиксация монтажных лент

Шаг 4. Укладка кабеля.

Производим расчет шага укладки по формуле.


Шаг укладки


Правила укладки кабеля

Укладку начинаем, подводя монтажный конец нагревательной секции к месту расположения терморегулятора.

Соединительную муфту и начальный участок нагревательной секции фиксируем на полу, после чего начинаем раскладку секций.


Фиксация провода с соединительной муфтой

Равномерно и без пересечений укладываем кабель, закрепляя его в петлях монтажных лент. Следим, чтобы шаг укладки был постоянным. Недопустимо сближение соседних витков на расстояние менее 8 см.


Расстояние между витками


Конец секции

Монтажные концы нагревательной секции выводим к терморегулятору и подключаем.


Подключение

Шаг 5. Подключение датчика температуры.

Вставляем датчик в гофрированный кожух. Закрываем трубку заглушкой, чтобы внутрь не попал цементный раствор.


Помещение термодатчика в трубку

Крепим трубку с датчиком петлями монтажной ленты и пластиковой стяжкой строго посередине между витками кабеля. Датчик должен располагаться на расстоянии 50-60 см от стены, при этом радиус изгиба гофрированного кожуха – более 5 см.


Крепление гофрированной трубки


Радиус изгиба гофрированного кожуха

Концы провода датчика подключаем к терморегулятору. Заделываем штробы раствором.

Шаг 6. Проверка системы и заливка стяжки.

Выполняем включение системы с целью проверки работоспособности, если все в порядке – отключаем и заливаем стяжку толщиной 3-5 см. Теплый пол можно будет эксплуатировать через 4 недели.


Заливка стяжки

Пошаговая укладка одножильного термомата

Если вы задумали монтаж теплого пола своими руками и выбрали в качестве базовой электросистемы одножильный термомат, то стоит иметь ввиду, что он укладывается в строгом соответствии с технологическим циклом, имеющим вполне определенную последовательность:

Прежде всего надо будет составить план монтажа или монтажный план, как говорят специалисты. И не стоит слушать тех, кто называет эту операцию лишней.
Потом монтируются распределительные/установочные коробки, а также (согласно составленного предварительно монтажного плана) устанавливаются трубки для термодатчика.
Необходимо будет также обеспечить качественную теплую стяжку пола. И можно использовать:
жесткую теплоизоляционную плиту толщиной в 2-3 см;
пенопласт;
жесткие пробки;
или пенополистирол.

Проверяется сопротивление электрического мата, а затем — его раскрой. Стекловолокнистую сетку нужно будет разрезать под особенности имеющейся планировки
Сделать это очень просто, ведь у материала нет ни лица, не изнанки, важно только не перебить кабель

Поэтому при укладке теплого пола с использованием термоматов вообще редко используют острые и режущие инструменты (кроме того момента, когда с особой осторожностью раскраивают сам мат), стараются работать в обуви с мягкой подошвой и тщательно следят, чтобы не наступить на кабели и не перебить их строительным мусором.
Мат кладется на уже готовую полностью стяжку, являющуюся на данном этапе рабочей поверхностью
Стекловолокнистая сетка, оснащенная тонкокабельной системой, раскладывается по полу так, чтобы отступ от стен составлял не менее 10, а то и 15 см. От батарей придется отступить уже на 15-20 см.

И нужно раскинуть термомат таким образом, чтобы оба его холодных конца выводились к блоку питания

Как уже было сказано выше, электроматовый теплый пол работает с терморегулятором. И лучше (для экономии электроэнергии), если такой регулятор будет оснащен специальным «датчиком пола», показывающим его текущую температуру, но и в ряде моделей автоматически отключающий нагрев, когда показатели перевалят за обозначенную контрольную точку на температурной шкале.

Датчик пола размещается в гофре, которая затем располагается в специально штробированной под нее канве и между кабельными ветками. Он ведь исключительно при таком раскладе реагирует на температурные изменения.

Конец гофры обязательно нужно заглушить, чтобы на датчик пола не попало ни капли раствора или, например, клея.
Далее происходит подключение к терморегулирующему устройству — и холодных концов (предварительно укороченных до требуемого размера), и датчика пола.
Квалифицированный плиточник может сразу же приступать к укладыванию кафеля (предварительно вновь проверив сопротивление мата). Но если речь идет о дилетанте, решившем оборудовать теплый пол самостоятельно (да и вообще, если придерживаться точно буквы технологии), то сначала рекомендуется произвести заливку уложенных кабельных матов плиточным клеем. Это делается для того, чтобы избежать повреждения теплых полов во время укладывания кафельного напольного покрытия. Однако клей используется не абы какой, а только специальные клеящие составы на базе эпоксидной смолы, стойко переносящие высокие температуры. Такие клеи при нагревании становятся эластичными и совсем не трескаются.

Клей, которым заливаются тонкокабельные одножильные термоматы, разводится до «сметанной» консистенции, а затем шпателем густо наносится прямо по уложенной сетке из стекловолокна, оснащенной кабельным рисунком. Так, чтобы не оставалось пустот и не было воздушных прослоек. Но толщина такого клеевого покрытия не должна превышать 2,5-5 мм.

Затем необходимо будет дождаться, пока клеевой слой полностью просохнет.

И уже потом начать собственно укладку кафеля на пол.

Термоматы с одножильным кабелем имеют ряд преимуществ перед теми же двужильными. Они:

  • дешевле;
  • тоньше;
  • обладают большей линейной мощностью, а значит и более высокой скоростью нагрева.

Зато у матов с двужильным кабелем, у которых нет второго холодного конца, нет необходимости непременно выводить его к первому. А значит, отсутствуют особенные требования, предъявляемые к раскрою и укладке таких матов.

О преимуществах матов с двужильным кабелем рассказано в видео-обзоре:

Релейная логика.

Мне с моими терморегуляторами подойдет простая релейная логика. Можно собрать контроллер отопления самому, тем более что это будет очень просто.

Для пяти направлений понадобится 6 реле.

Катушки 5-ти реле будут подключены параллельно приводам клапанов. Их замыкающиеся контакты будут соединены параллельно для включения насоса смесительного узла, если включено хотя бы одно направление.

Шестое реле будет управлять котлом и предназначено, чтобы удалить высокое напряжение с контактной группы. Катушка этого реле будет подключена параллельно насосу смесительного узла.

Получится система управления с дополнительными выходами – групп контактов у реле ведь несколько. Можно использовать эти контакты для построения системы удаленного мониторинга и сбора статистики.

Самое дешевое реле с гнездом будет стоить 200р.

Плюс еще бокс с din-рейкой 200р.

Итого: 6*200 + 200 = 1400р.

Ну что же еще надо?

Укладка кабеля

Чтобы уложить нагревательный кабель, применяют монтажную ленту, которую крепят к полу. Делать это не нужно будет, если приобретен комплект с кабелем, уложенным и зафиксированным на специальной пленке. Если монтажной сетки в комплекте не было, ее приобретают дополнительно и укладывают на нее кабель зигзагами так, чтобы между витками было пространство 20-25 см.

Крепят кабель при помощи монтажного скотча. Далее укладывают подготовленные элементы на полу. Там, где требуется элемент повернуть или развернуть сетку разрезают. В тех местах, где будет установлена мебель укладывать кабель не нужно – это лишняя трата материала и впоследствии средств на отопление.

Термодатчик устанавливают в таком месте, чтобы при необходимости его можно было заменить, не нарушая для этого бетонную стяжку. Профессиональные строители при установке данного элемента используют гофро-трубу, чтобы в том месте, где кабель выходит наружу, в нее поместить термодатчик и после этого производят монтаж плитки.

Электрические теплые полы

Наиболее часто встречающимся типом теплого пола является – кабельный пол. Такие системы абсолютно безопасны, лишены необходимости монтажа громоздких батарей и обладают мощностью, достаточной для обогрева любого помещения. При этом нагрев кабеля происходит до температуры в 60-70 градусов, а изоляция выдерживает еще более высокие температуры.

Кабель подразделяется на два вида: резистивный и саморегулирующийся. Резистивный имеет одинаковый нагрев на всей площади, а саморегулирующийся, или как еще его называют – «умный», имеет разную температуру на участках. Таким образом, он обеспечивает усиленный обогрев только в тех местах, где это необходимо.

Основной недостаток системы кроется в необходимости заливки стяжки, которая должна высыхать в течение 28 суток. Монтаж осуществляется с применением теплоизолирующего материала, который расположен непосредственно под кабельной системой. Еще один неприятный момент кроется в необходимости демонтажа всей стяжки, если из строя выходит кабельная система.

Монтаж ИК-пола в стяжку

Данный вид монтажа – один из самых сложных. Бетонная стяжка должна быть толщиной в 3-5 см, именно в этом случае пол будет прогреваться равномерно. Керамическая плитка и керамогранит – это материалы с высокой теплопроводностью, они хорошо отдают тепло. Часто ИК-маты устанавливают на кухне и в прихожих – там они наиболее важны.

Читать также: Мобильный теплый пол под ковер

Последовательность работ:

  1. На поверхность выкладывается теплоизоляционная прокладка, затем слой секций нагрева. Не стоит забывать здесь о правиле, которое описано выше: ИК-маты покрывают лишь пространство, не занятое мебелью и громоздкой техникой;
  2. Установка терморегулятора и подключение пола;
  3. Поверх пленки аккуратно заливается стяжка определенной толщины. Раствор изготавливается строго по технологии. Для этого цемент марки М400 смешивается с мелким песком в пропорции 1:3. Он заливается водой постепенно и размешивается до состояния густой сметаны. Можно добавить в раствор пластификатор. После ее высыхания можно будет включить и проверить работу теплого пола.

После высыхания на стяжку укладывается плитка, керамогранит или другое покрытие. Стяжка должна быть ровной, чтобы слой кафельного клея впоследствии не был неравномерным.

Описание системы «EASTEC»

Напольный обогрев используют для отопления жилых помещений или отдельных участков в доме. Методика актуальна и для промышленных предприятий. Для эффективного выращивания овощей в теплицах часто обустраивают электрическую систему обогрева «тёплый пол» плёночного типа. Обогрев можно устанавливать в саунах.

  • «Тёплый пол» eastec представляет собой двойную плёнку из полиэстера толщиной 0,33 мм.
  • Между слоями плёнки находятся графитовые полосы. Они являются обогревательным элементом.
  • На графит нанесена паста, в состав которой входит серебро. Она имеет антиискровое свойство. В этом случае исключается электрический пробой.
  • Полосы соединены медными шинами.
  • Защитное покрытие делает всю конструкцию водонепроницаемой и устойчивой к механическому воздействию.
  • Обогрев работает от 220 В.
  • Не рекомендуют устанавливать температуру нагревания для термоплёнки более 60 0С.

Термоплёнка имеет однородную структуру, что позволяет укладывать её под подложку. Поверх подложки обустраивают любое напольное покрытие. Если пол в помещении планируется застелить линолеумом или другим мягким материалом, то рекомендуют защитить систему листами фанеры.

Для организации отопления используют «тёплый пол» eastec различного размера и мощности. Для жилых помещений рекомендуют устанавливать систему напольного обогрева мощностью 110 Вт. Для хозяйственных построек и балконов выбирают термоплёнку 132 Вт, 220 Вт. Схема подключения простая:

  • нагревательный элемент;
  • электрический кабель, который соединяет все участки плёнки;
  • датчик температуры;
  • терморегулятор; устройство защиты отключения;
  • система питания.

Монтаж «тёплого пола» eastec не относится к сложным работам. Для установления системы отопления потребуется несколько часов. Термоплёнку укладывают на ровную, сухую поверхность бетонной стяжки. Дополнительно приобретают теплоотражатель, чтобы тепло равномерно распределялось по помещению.

Укладываем тёплый пол под ковёр

В настоящее время установка тёплого пола под ковёр или ковролин – явление не редкое. Людей привлекает удобство и простота монтажа. Разумеется, при выборе тёплого пола будут решаться важные вопросы.

Учитываем при выборе теплого пола

Возможность оперативной установки без обращения к квалифицированным специалистам. Желательно, чтобы монтаж производился без грязных и трудоёмких работ, требующих профессионального инструмента и специальных навыков.

Экономичность и скорость разогрева должны быть выгодными для покупателя.

Всем этим требованиям в полной мере соответствуют нагревательные маты от производителя Zamel. Эти изделия устанавливаются быстро и не потребуют от Вас серьёзных усилий и материальных вложений.

Выбирая электрические нагревательные маты, Вы получаете тёплый пол, готовый работать для Вас с максимальной эффективностью!

Если требуется тёплый пол под коврик перед выходом из квартиры, то можно использовать компактные маты, покрывающие площадь 1 квадратный метр. Мат легко закрепляется на существующем напольном покрытии, полностью скрывается под ковриком и не позволит ногам находиться в холоде.

Если давно мечтали о тёплом ковре, на котором можно долго играть со своими детьми, то рекомендуется выбрать нагревательные маты с площадью покрытия от 3 до 5 квадратных метров. Установка выполняется в точности, как и для тёплого коврика, который стелется на выходе из квартиры. В данном случае нагревательный мат станет своеобразныммобильным тёплым полом под ковром. При необходимости его можно перенести в другую комнату и установить на новом месте.

О чём нужно помнить перед установкой тёплого пола под ковролин?

  1. Категорически запрещается выполнять установку матов при высокой влажности и температуре ниже 0 градусов;
  2. Нельзя ставить мебель и приборы на ковролин, под которым монтировалась система «тёплый пол» не в стяжку;
  3. Не выполнять установку рядом с печкой, камином и прочими нагревательными приборами, которые имеются в квартире;
  4. Запрещено использовать гвозди и саморезы для фиксации нагревательного мата на выбранной поверхности.

Пожалуй, это основные запреты, касающиеся установки тёплого пола под ковролин и домашние коврики.

Относительно настила ковролина можно дать пару советов. Во-первых, не используйте для фиксации материала грипперную рейку, так как можно повредить тёплый пол. Во-вторых, перед установкой ковролину лучше пройти «акклиматизацию» в помещении, где будет устанавливаться. Для этого материал рекомендуется выдержать в комнате примерно сутки, а затем выполнять настил.

SpyHeat SHFD-25-1000


​Фото:https://market.yandex.ru

Экранирование модели обеспечивает защиту от электромагнитного излучения. Тепловыделяющие жилы закрыты фторопластовой изоляцией. Они отличаются надежностью и устойчивы к локальным перегревам. Термостат с фиксированной температурой включения упрощает наружное использование. Диаметр кабеля составляет 8,5 мм, длина — 40 метров. Он рассчитан на работу от бытовой электрической сети напряжением 220-240 В. В комплектацию входят все необходимые элементы для самостоятельного монтажа и быстрого введения системы в эксплуатацию.

Греющий кабель резистивный SpyHeat SHFD-25-1000

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Заливка стяжки или нанесение плиточного клея

В моём случае планировалась укладка плитки, но по причине того, что монтаж тёплого пола был начат поздно, я понимал, что с покрытием в этот день я всё равно не успеваю. Было принято решение просто зафиксировать прогревочные маты плиточным клеем и оставить последующую работу до утра. Как оказалось, это решение было очень правильным. Плиточный клей был нанесён вровень со стержневым прогревочным матом. При этом я решил подстраховаться и прижал питающие провода плиткой. Ведь из-за разницы высоты стержней будет ощущаться и контрастность температур пола после укладки покрытия.

Клей нанесён, провода прижаты, осталось ждать, когда всё просохнет

Наутро в помещении по лазерному уровню были выставлены маяки, после чего я выровнял по ним пол таким образом, чтобы можно было начать укладку плитки. И снова пришлось оставить помещение в покое на сутки.

Возможно, кому-то покажется расточительством использование плиточного клея для выравнивания пола, однако я склонен полагать, что это намного лучше, чем заливать бетонную стяжку. Плиточный клей намного лучше проводит тепло, а значит, придётся выставлять меньшую температуру на терморегуляторе. Это не только дополнительно уменьшит расход электроэнергии, но и значительно увеличит срок службы стержневого инфракрасного тёплого пола.

Начинаем выравнивание пола по маякам

Укладка и монтаж

Укладка и монтаж электрических теплых полов выполняется достаточно просто, в то время как установка водяного пола хотя и возможна своими руками, но потребует серьезных навыков и отдельной описательной статьи.Поэтому опишем установку электрических полов в общих чертах:

  1. Выровнять поверхность, на которую будет укладываться пол.
  2. Установить не проводящую тепло подложку на перекрытие.
  3. Уложить кабель, мат или инфракрасный теплый пол на подложку, заизолировав концы и установив датчик температуры.
  4. Зафиксировать теплый пол скотчем на подложке, чтобы в процессе монтажа он не сместился.
  5. (Кабельный пол) уложить цементно-песчаную стяжку.
  6. (Нагревательный мат с плиткой) уложить мат в слой плиточного клея.
  7. (Инфракрасный пол и нагревательный мат с иными покрытиями) уложить покрытие поверх теплого пола.
  8. Смонтировать терморегулятор возле проводки.
  9. Соединить провода терморегулятора, пола и электросети согласно схеме подключения.

Факторы, влияющие на расчёт мощности тёплого пола

Самостоятельный расчёт технических характеристик может вызвать серьёзные трудности. Даже незначительное отклонение от нормативных требований способно нарушить режим работы смонтированной системы. В качестве исходных данных выступает:

  • площадь каждой комнаты, в которой планируется смонтировать систему «Тёплый пол»;
  • характеристики материала, используемого при возведении строения;
  • уровень теплоизоляции;
  • характеристики теплоизоляционного слоя, уложенного на основание напольной поверхности;
  • вид напольного покрытия;
  • мебель и её месторасположение в конкретном помещении;
  • характеристики и режим работы элементов системы «Тёплый пол».

ФОТО: img.aviarydecor.comРасчёт мощности зависит от многих факторов

Insolo.

Зональный коммуникатор Insolo Pro Aqua стоит 14135р.

Это устройство явно больше чем клеммная коробка. Коммуникатор может регулировать температуру подающего теплоносителя напольного отопления, в зависимости от температуры наружного воздуха, а также контролировать и исключать его перегрев выше 55 °С, путём регулирования сервопривода смесительного клапана, с использованием дополнительного датчика температуры наружного воздуха.

Коммуникатор имеет релейные выходы для управления работой котла и циркуляционного насоса.

Режим ночного понижения температуры теплоносителя. Защита от отсутствия теплоносителя.

ЖК дисплей, отображающий состояние входов и выходов. Программирование с панели коммуникатора.

Есть модель без дисплея и кнопок, но с Wi-Fi.

В принципе, задан уровень, к которому надо стремиться производителям подобных устройств.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
