Внешняя система прокладки труб
Горизонтальное бурение отверстий для водопровода подразумевает использование специального оборудования, которое можно взять на прокат. Это отличный вариант для подключения вспомогательных линий к основному водопроводу, особенно если на пути труб различные препятствия – дорога, например. Таким же образом можно легко заменить старые трубы на новые. В общем, это лучшее решение для тех, кто хочет сделать всё быстро и качественно.
Использование укладки труб бестраншейным методом имеет целый ряд преимуществ, в отличие от других техник. Основное из них — ускорение всего процесса и его упрощение. Также стоит отметить и другие преимущества, такие как:
- возможность прокладки в почве с грунтовыми водами;
- не требуется установка песчаного основания;
- работы можно проводить под любыми препятствиями;
- быстрый монтаж;
- минимум техники;
- не затрагивается поверхностный слой земли;
- низкая стоимость.
Как видно, всё говорит только за использование такого метода. Но прежде чем приступить к его осуществлению, необходимо подобрать нужный материал.
А как это сделать, будет описано ниже.
Технология и этапы метода продавливания стальных футляров.
Суть метода продавливания стальных футляров состоит в том, что стальной металлический футляр вдавливается в грунт коткрытым концом с помощью гидравлических домкратов. Для того, что бы уменьшить трение футляра в грунте, конец трубы оснащен ножом. В процессе продавливание грунт переходит в трубу, а затем его вручную разрабатывают и выводят из забоя.
1 этап. Разработка укрепленного котлована шириной не менее 3,5 метра в чистоте, длинной не менее 4 метра. Глубина котлована должна быть на 0,5 метра ниже лотка рабочей трубы.
2 этап. Заливка упорной железобетонной стенки, которая служит упором для гидравлических домкратов.
3 этап. Монтаж силового оборудования в котловане. Гидравлический агрегат может состоять из одного, двух, трех или четырех гидроцилиндров, смонтированных на общей раме, в зависимости от сложности работ. Домкраты развивают усилие от 100 до 500 тонн.
4 этап. Циклическое вдавливание трубы. Оно происходит посредством переключения домкратов на прямой и обратный ход. Стальной футляр подается в котлован отрезками длиной от 1м (в зависимости от длинакотлована) и сваривается с уже проложенной трубй. Скорость проходки 4-5 м. в день.
5 этап. Ручная разработка грунта внутри футляра, погрузка его на тележки и вывод из забоя на поверхность земли в отвал или на самосвал. Разработка грунта осуществляется поэтапно, по мере продавливания футляра в грунт.
Требования к траншеи при прокладке внешних сетей трубопровода и канализации.
Грамотно проложенная траншея – также важное условие. При обустройстве водных систем учитывается глубина промерзания грунта
Для получения точных данных существуют региональные карты
Для внесения поправок следует принимать во внимание влажность почвы. Чем она выше, тем глубже происходит промерзание
Песчаные грунты – меньше, глинистые – больше. Исчерпывающую информацию можно получить в местном Водоканале.
Если предполагается строительство трубопровода в глубоко промерзающих грунтах, возможен монтаж системы подогрева. Некоторые владельцы обеспечивают этот процесс банальным утеплением, накрывают и подводят нагревательный кабель. Однако, это – не панацея. Такой подход влечет значительные энергозатраты и абсолютную неуверенность в успехе. В результате приходится обнажать трубы и производить перекопку. Лучше делать монтаж один раз и максимально качественно, с соблюдением всех требований.
Прокладка водопровода из пропиленовых труб: пересечение с канализацией и укладка под дорогой
Сегодня, решая для себя, как провести водопровод на даче, многие домашние мастера отдают предпочтение полимерным трубам из полиэтилена и полипропилена. Они намного меньше весят и в работе не требуют сложных и громоздких инструментов. Смонтировать такой трубопровод небольшого частного дома в течение одного дня под силу даже одному человеку.
https://youtube.com/watch?v=AsXMkDnsncc%3F
Строительство водопровода начинается с точки врезки и устройства смотрового колодца. Согласно действующим нормам колодец должен иметь мощеное или бетонное дно, зазор до центральной трубы должен быть не менее 15 см. Сразу после врезки ставят запорный вентиль и врезается кран для слива трубопровода в случае необходимости. При прокладке труб от колодца к дому или другим потребителям рекомендуется соблюдать уклон 0,003 или устанавливать сливные краны во всех наинизших точках системы для опорожнения трубопровода. Колодцы предусматриваются во всех местах включения в схему запорной арматуры в земле.
Поскольку полимеры подвержены механическим повреждениям, чтобы защитить трубу от возможных подвижек грунта или камней в зимний период, рекомендуется прокладка наружного водопровода из пластика на песчаную подушку (100-150 мм) с последующей засыпкой песком (слой 100-150мм).
Метод продавливания
Метод продавливания предназначен для укладки металлических труб большого диаметра (от 800 мм). А одной из его главных особенностей является отсутствие необходимости выкапывания траншеи. Данный способ используется для трубопроводов не длиннее 80 метров. Суть метода заключается в том, что гидравлические домкраты вдавливают стальной футляр с ножом на конце в землю. Она высыпается в трубы, далее их необходимо вычищать вручную.
Данный метод широко используется при укладке трубопроводов под различными сооружениями, автострадами и рельсами. Также он задействован при проведении водо-, нефте- и газопроводов, монтаже канализаций. Помимо того, что таким способом можно использовать трубы большого диаметра, имеются и другие преимущества: относительно небольшие расходы и скорость работ.

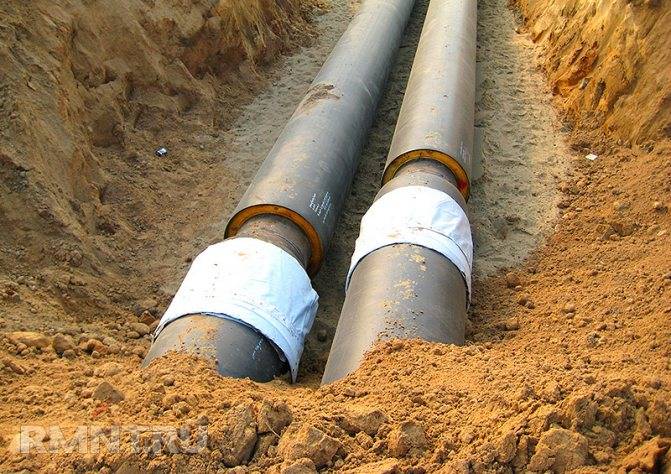

Бесканальная прокладка трубопровода
В отличие от канального метода, при бесканальном устройстве систем подвижные опоры и лотки не используются. Бесканальная прокладка трубопровода нашла широкое применение в регионах с сухими почвами, хотя на влажных грунтах бесканальные системы тоже устанавливают (с дренажом). В качестве защиты здесь выступает изоляционная оболочка. Особенности бесканальной прокладки:
- подготовка траншеи под укладку (ее дно должно быть максимально ровным);
- устройство «подушки» из трамбованного песка, которая должна быть толщиной не менее 10 см (для глинистых почв – 10–15 см);
- неподвижными опорами при бесканальной прокладке выступают стенки из ЖБИ (монтируются под прямым углом к трубопроводу);
- в нишах (камерах) устанавливаются компенсаторы, которые могут быть сальниковыми или гнутыми. Они отвечают за компенсацию перемещений труб под действием температур при бесканальной прокладке.
К плюсам бесканальной прокладки относят выгодную стоимость строительства трубопровода, минимальный объем работ, короткие сроки реализации проектов. Есть и минусы: затрудненный ремонт и механическая фиксация (зажатие) труб грунтом, что затрудняет их тепловое перемещение.
Открытый способ прокладки трубопроводов
В основном открытый метод прокладки трубопровода применяется в обстоятельствах, когда отсутствует необходимое оборудование для реализации закрытого. Поскольку данный вариант относится к компромиссным, он обладает рядом недостатком: необходимость больших расходов, разрушения ландшафта с последующим его восстановлением, временная приостановка работы предприятий, находящихся в зоне работ, затруднение перемещения и так далее.
Открытый метод прокладки трубопровода и канализаций заключается в выкапывании траншей нужной глубины с их последующим укреплением и размещением самих труб. Задача состоит из нескольких этапов.
Этапы работ:
- Выкапывание траншеи, ее выравнивание;
- Укрепление траншеи;
- Отсыпка подушки;
- Укладка трубопровода;
- Укрывание труб;
- Закрытие траншеи;
- Восстановление ландшафта территории или дорожного покрытия.
Закрытые технологии широко применяются внутри городов, но также задействованы и за их пределами. Таким методом прокладываются коммуникации под водными сооружениями, в природных заповедниках, а также под рельефами, в районе которых не получится реализовать открытый трубопровод. К ним относятся болота, овраги, каньоны и так далее.
Прокладка методом прокола
По этой технологии тянут магистральные трубопроводы на суглинистых и глинистых грунтах. При ее использовании можно прокладывать трубопроводы длиной до 60 м. Заключается эта методика в следующем:
- на трубу надевается стальной наконечник;
- на определенном расстоянии от препятствия выкапывают котлован и устанавливают в него гидравлический домкрат на опорах;
- в котлован опускается труба со вставленной в нее трубой меньшего диаметра — «шомполом»;
- производится поэтапный прокол грунта.
При использовании этой методики земля наружу не вынимается. В процессе прокола она просто уплотняется по окружности трубы.
Преимущества и недостатки
Преимущества:
- Устойчивость к длительному воздействию газа.
- Срок службы около 100 лет, если не перегружать трубопровод.
- Высокий показатель гибкости. Благодаря этому можно изготавливать магистрали сложной конфигурации.
- Малый вес отдельных элементов.
- На гладких стенках изделия не скапливается осадок.
- Материал не подвержен образованию ржавчины.
Недостатки:
- Неустойчив к высоким температурам.
- Нельзя устанавливать пластиковые трубопроводы на улице, поскольку материал теряет технические характеристики на холоде.
- При сильном нагревании материал расширяется. Из-за этого для повышения прочности соединений, отдельных участков трубопровода нужно устанавливать компенсаторы.
- Низкая устойчивость к воздействию ультрафиолетовых лучей.
Если не перегружать трубопровод, он не будет ломаться, выдержит десятилетия активной эксплуатации.
Технологические этапы прокладки водопровода
Установка системы водоснабжения, на дачном участке,представляет собой несложный процесс
Однако, при проведении монтажа важнострого соблюдать последовательность технологического процесса
Рассмотрим основные этапы прокладки водопровода.
Проверка вырытых траншей на готовность укладки трубопровода. Котлованы должны соответствовать требованиям строительных норм и правил (СНиП). С этой целью выполняют проверку глубины траншеи, состояния дна, уровня наклона, подмостки, крепления.
Применение насосной установки. В колодец или скважину опускают глубинный насос и подключают к нему необходимое оборудование
Важно следить за правильным использованием установки. Для этого трубу следует соединить с насосом и штуцером, а выводы последнего – с реле давления, аккумулятором и манометром.
Прокладка магистрали к основным пунктам водопотребления
После подключения всех механизмов к погружному насосу последний вывод соединяют с трубой водопровода и заводят его по траншее в точки подачи воды.
Подключение водоразборных устройств. В процессе выбора данных механизмов, необходимо учитывать особенности эксплуатации сантехники.
Предпочтение стоит отдавать надёжным кранам с буксами, а также бронзовым или чугунным задвижкам, которые рассчитаны на перепады температур и воздействие атмосферных осадков.
Также важно соорудитьна входе в зданиесмотровой колодец, который обеспечит свободный доступ к коллекторам во время проведения ремонтных или профилактических работ. Для улучшения качества водопроводной воды, необходимо установить фильтрыгрубой и тонкой очистки
После монтажа сеток и проверки соединений на герметичность приступают к тестированию системы водоснабжения. В случае правильной работы всех сантехнических элементов водопровод готов к постоянной эксплуатации
Для улучшения качества водопроводной воды, необходимо установить фильтрыгрубой и тонкой очистки. После монтажа сеток и проверки соединений на герметичность приступают к тестированию системы водоснабжения. В случае правильной работы всех сантехнических элементов водопровод готов к постоянной эксплуатации.
Таким образом, прокладка постоянного водопровода поможет раз и навсегда решить проблему водоснабжения на вашем дачном участке. При этом, в процессе проведения работ стоит придерживаться рекомендации: «Семь раз отмерь, один отрежь».
Не торопитесь выполнить работы максимально быстро, лучше несколько раз перепроверить схему-проект на правильность, длину труб и только после этого приступать к их резке, пайке, прокладке.
Условия проведения согласно нормативным документам
Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:
Схема преимущества полипропиленовых труб перед остальными материалами
- В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
- Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
- При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.
Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:
- Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
- Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
- Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
- Для соединения отдельных элементов применяют специальную смазку.
- При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
- После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
- В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.
Какие проблемы могут возникнуть при монтаже?
При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:
- структура грунта не дает возможности копки на необходимой глубине;
- в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
- на участке имеется строение, обойти которое не представляется возможным.
В таком случае есть несколько выходов, позволяющих решить эти проблемы:
- При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
- При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
- При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.
Горизонтально направленное бурение
Закрытая прокладка трубопровода — высокотехнологичный процесс, реализуемый благодаря использованию буровых комплексов. Раздел посвящен описанию горизонтально направленного бурения (подробнее: «Преимущества прокладки труб методом ГНБ – как выполняются работы»). Это оптимальный вариант укладки труб закрытым способом.
Процесс горизонтально направленного бурения:
- Бурение пилотной скважины. На этом этапе задействовано навигационное оборудование, придающее ей направление.
- Расширение скважины до необходимых размеров.
- Укладка труб.
Пилотную скважину еще называют экспериментальной. Ее бурение является самым важным этапом в прокладке закрытых труб. Для этого используется буровая головка с интегрированным излучателем. Она крепится к гибкой приводной штанге. Благодаря этому рабочие смогут контролировать процессом бурения. В такой системе присутствует отверстие, куда подается специальный раствор, охлаждающий установку снижающий трения и защищающий скважину от разрушений.
В буровой головке имеется передатчик. Он отсылает сигналы на локатор, так она и управляется. Основная ответственность лежит на операторе. Он регулирует положение головки, контролируя весь процесс бурения. Его задача — не допустить отклонение в скважине от проектной траектории. Горизонтально направленное бурение — сложный процесс с высоким уровнем автоматизации. Для реализации данного метода необходимо точное планирование и современное оборудование.
Требования и нормативы
Необязательно привлекать мастеров для проведения расчетов и замеров, вместо этого вы можете руководствоваться базой нормативов, составленная с учетом местности, на которой будут выполняться монтажные работы. Документы предоставят в соответствующей инстанции. Данные для базы получают при проведении научных исследований.
По правилам, раскапывая траншею, рабочие определяют место укладки, прибавляя к глубине замерзания почвы полметра. Если вы располагаете исходными данными (достаточно узнать местность на карте), то можете использовать интернет-сервисы, чтобы определить необходимое расстояние.
Информацию о том, как проложить водопроводную трубу под землей, публикуют и в таблицах СНиП. Из-за структуры почвы копка канавы нужного размера может вызвать трудности. В этой ситуации мастера рекомендуют выкопать ее максимально глубоко. Однако, чтобы защитить водопроводные трубы от мороза и жары, их надежно изолируют.
В регионах, которые находятся на Севере, трубопроводные системы прокладывают в грунт особыми способами. Здесь почвы могут промерзать на 3-4 м. Чтобы вырыть такую глубокую траншею, используют мощную технику.
В регионах с умеренным климатом показатели меняются, это зависит от грунта:
- мягкие и рыхлые супесчаные почвы – 1,6 м;
- грунт средней рыхлости с гравием – 1,7 м;
- вязкая глинистая почва – 1,3 м;
- крупнозернистые, каменистые почвы – 1,9 м.
На юге трубы проводят в дом на меньшую, метровую глубину. Если систему закапать выше, водопровод может повредиться. Чем толще слой земли, тем лучше трубы будут защищены от внешних нагрузок (передвижение транспорта и пр.).
Ошибки, допускаемые при прокладке труб
Прокладку коммуникационных систем от скважины во многом определяют по составу земли на конкретной местности. И часто с этим возникают сложности при выполнении монтажных работ, так как состав грунта не позволяет углубить канаву до того показателя, который указан в СНиП. Например, земля бывает плотной или заболоченной, поэтому рабочий не сможет выполнить эту задачу.
В таких случаях мастера выбирают бестраншейную прокладку водопровода. Также в зимние месяцы бывает очень трудно проводить работы. Но даже в этой ситуации есть решение – вы можете вырыть канаву так глубоко, как сможете, а затем утеплить систему разными способами
Если зимы в вашем регионе достаточно мягкие, не стоит совершать ошибку, и прокладывать трубопровод у самой поверхности, так как риск повредить систему резко возрастает. А чрезмерное заглубление чревато тем, что на конструкции появятся трещины под давлением почвы. В этом случае водопровод может сломаться.
Способы утепления
Утепление водопроводных труб необходимо при любых обстоятельствах, даже тогда, когда есть возможность закрепить систему на максимальной глубине. Один из способов – прокладывание прогревающего кабеля вдоль трубопровода. И хотя этот метод потребует от вас значительных материальных затрат, его считают очень надежным. О способах и методах изоляции можно узнать из видео, которые есть в интерненте.
Утепление труб обеспечит более правильную работу системы водоснабжения. Качественные теплоизоляционные материалы сохранят температуру, продлят срок службы трубопровода и избавят от лишних трат на ремонт. Тип теплоизоляции подбирают в зависимости от эксплуатационных условий и сырья, из которого изготовлены трубы.
Все эти свойства влияют на выбор утеплителя. Чтобы заизолировать трубы используют такие материалы: каучук, минеральная вата или вспененный полистирол. В продаже не так много их видов, поэтому несложно подобрать что-то подходящее.
Если установлена металлопластиковая конструкция, то остановите выбор на таком материале, как тепловолокно. Он не очень плотный, и это его главное преимущество. Но это сырье требует дополнительного изолирования. Однако проведение работ в этом случае займет больше времени и потребует больших затрат.
Утепление конструкции из полиэтилена низкого давления выполняют по-другому. Обычно вокруг трубы оборачивают строительный скотч.
Помогла ли вам статья?
ДаНе особо
Преимущества бестраншейного метода
Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:
- сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
- оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
- отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
- максимальная безопасность для окружающей среды, деревьев и иных насаждений;
- универсальность, то есть возможность прокладки в любой местности и при любых условиях;
Прокладка трубопровода под естественным водоемом
- возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
- безопасность метода.
Этапы прокладки водопровода в земле.
Устройство внешних коммуникаций происходит в несколько этапов:
• очистка полосы отвода под монтаж;
• копка траншеи, разметка;
• укладка труб на заданную глубину;
• тестирование системы на целостность;
• закапывание.
Строительство сетей осуществляется на заданном участке, освобожденном от посторонних сооружений и потенциально опасных объектов. Это обусловлено достаточной (согласно проекту) глубиной траншеи. Ее ширина должна составлять не менее 50 см. Дно делается максимально ровным.В углублении выкладывается подушка из песка не менее 10 см. Производится выравнивание, трамбовка. В центре размещается подготовленная труба.
Канализация
Прокладку инженерных сетей и коммуникаций завершает построение систем канализации Этот этап важен, так как его грамотное исполнение позволяет создать приемлемые, комфортные санитарно-гигиенические условия обитания. Наружные инженерные системы канализации представляют собой автономный комплекс для очистки фекальных стоков. Или же просто прокладываются трубы и делается врезка в систему центральной канализации. Определение места врезки в центральную канализацию и проведение самой операции стоит проводить только опытным специалистам.
Канализационная система одного здания, целого комплекса или района может быть автономной или подключенной к центральной сети водоотведения
Под внутренней канализацией понимают систему вывода проложенных труб к месту, где находится наружный канализационный сток.
Беспроблемная работа канализации требует учета ряда условий при прокладке:
- уклона трубопровода;
- глубины залегания труб;
- типов труб и создания минимально необходимого для монтажа свободного пространства;
- объема сточных вод;
- проведения теплоизоляции;
- закладки канализационных колодцев.
Прокладка инженерных сетей и коммуникаций создает систему, обеспечивающих жизнедеятельность человеческого общества. Эффективность человеческого труда напрямую зависит от качества системы коммуникаций. Это относится не только к хозяйственным объектам, но и к среде обитания, жилью. Комфортные условия существования позволяют повысить производительность труда, качество жизни отдельных людей и социума в целом.

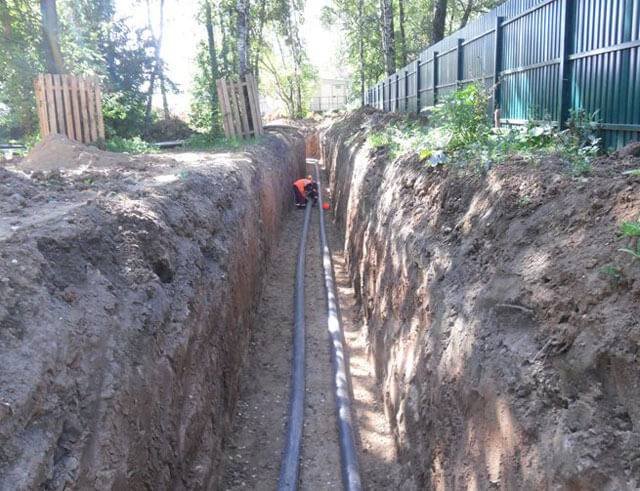

Траншейный способ прокладки водопроводных систем
Траншейный метод является наиболее распространённым и используется с древних времён для организации водопроводных линий и других хозяйственных коммуникаций. Суть этого метода заключается в том, что нужно выкопать канал (определённой глубины) и заложить в него трубопровод.

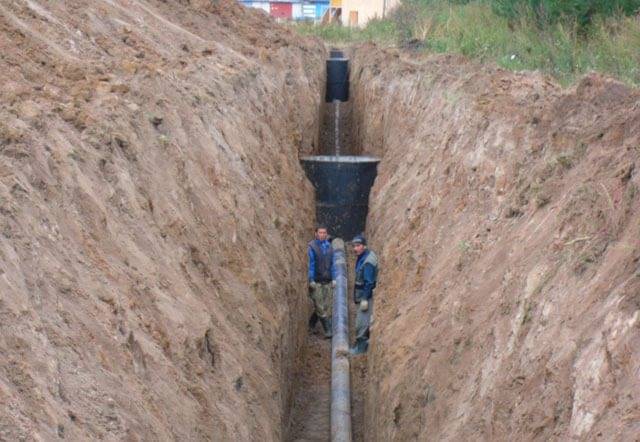

Подземная прокладка труб требует тщательной подготовки траншей
Использование такого способа позволяет без труда ориентироваться и раскапывать траншеи, проложенные в нужных направлениях. Такая работа может производиться даже одним человеком вручную. Однако рекомендуется использовать специальную технику, для того чтобы снизить трудозатраты и увеличить скорость монтажа коммуникации.
Глубина траншеи, как уже было сказано выше, определяется в зависимости от точки промерзания почвы в конкретном регионе. Показатель ширины траншеи в случае глубокой закладки коммуникации, как правило, колеблется в пределах от 0,7 до 0,9 м. Ширина зависит от геометрических размеров трубопровода, а именно: показателя сечения, толщины стенок.
Рассмотрим порядок действий при траншейной укладке водопроводной коммуникации:
Предварительный этап, который учитывает все необходимые подготовительные работы (закупка материала, расчёты будущего трубопровода и т. д.).
На втором этапе необходимо вырыть траншею, которая должна соответствовать расчётам.
Далее, необходимо укрепить дно и стенки траншеи. Это мероприятие производится за счёт утрамбовки почвы.
Затем необходимо выполнить на дне траншеи песочную амортизирующую подушку. Толщина слоя песка должна быть не менее 10–15 см.
На четвёртом этапе производится сборка трубопровода в траншее.
Далее, необходимо засыпать в траншею песок
Здесь существует одно важное правило: трубы засыпаются песком до уровня, который превосходит на 5 см наивысшую точку коммуникации.
После этого необходимо уложить на песок прослойку черепицы или кирпича.
Далее, очень важным моментом является протягивание красной, предупреждающей ленты. Она необходима для того, чтобы в случае проведения земляных работ в этом месте, можно было определить по ленте, что здесь проходит водопроводная коммуникация.
Засыпаем канал почвой и утрамбовываем её.
Бестраншейный метод не требует объемных земляных работ и позволяет прокладывать трубы значительно быстрее
Таким образом, производится траншейная укладка водопроводных и других труб. Следуя вышеперечисленным правилам можно выполнить качественную прокладку трубопровода своими руками.
Проведение расчета выемки грунта под траншею
Как для автономного, так и для центрального водопровода на территории участка придется прокладывать трубы. Для этого выкапывается траншея. Для экономии выполнить работу можно своими руками. Но чтобы сделать все правильно, необходимо соблюдать правила и предписания СНиП. Там указываются оптимальные размеры траншеи, ее глубина и ширина.
Перед обустройством водопровода стоит выполнить чертеж
При прокладке труб необходимо убедиться, что на участке не находятся другие коммуникации. Данную информацию предоставляют специальные органы. При наличии других сетей учитывают их местоположение и глубину. Если на участке несколько сетей, то используют специальные санитарные нормы для таких случаев.
Правила прокладки несколько сетей на участке:
- От наружных стенок канализации потребуется отступить 20 см;
- Расстояние от водопровода к силовому кабелю должно составлять от 50 см;
- Интервал от газопроводных коммуникаций начинается от 100 см;
- От водопровода к тепловым сетям соблюдают расстояние в 150 см;
- Интервал 150 см придерживается и для других сетей.
Особые правила касаются сетей водопровода, которые пролегают под дорогой или любой другой магистралью. Тогда трубы советуют класть перпендикулярно. Это сведет к минимуму отрезы водопровода, который поддается значительным нагрузкам.
Особенности бестраншейной прокладки
Бестраншейный монтаж даёт владельцам сразу несколько преимуществ.
- Нет необходимости уничтожать постройки или растения, стоящие на пути.
- К минимуму сводится вред, который наносится окружающей среде.
- Временные и финансовые затраты сокращаются.
Метод существует не один.
- Санация. Подразумевает, что старые трубы меняют на новые. Работы выполняются двумя способами:
Релайнинг. Внутри старых труб укладывают новую, полипропиленовую. Главное – заранее осмотреть уже имеющийся трубопровод. Главное убедиться в отсутствии посторонних предметов и мусора
Важно и соответствие диаметров друг другу. Реновация
Осуществляется прокладка нового трубопровода и разрушение старого производиться одновременно. Осуществляется в ситуациях, когда изначальный диаметр недостаточен.
- Прокалывание. Актуально при диаметрах свыше 150 миллиметров. У работы есть несколько этапов.
- Два котлована выкапывается с двух сторон у объекта, под которым будем проводить коммуникацию.
- Размещение гидравлического домкрата на одной из сторон. Он толкает внутрь полипропиленовую трубу с наконечником из стали.
- Труба постепенно наращивает объёмы, а потом в неё заводят полипропиленовые изделия.
- Подключение ко всем системам.
Начальный этап работ
Пример проекта водоснабжения частного дома
Перед тем как проложить водопроводную или канализационную трубу под землей, понадобится сделать проект. Он должен быть максимально точным, в противном случае система трубопровода будет не функциональна.
В проектной документации в обязательном порядке необходимо присутствие такой информации:
- особенности старой магистрали, если идет замена коммуникаций;
- качество грунта – легкий, глинистый, каменистый;
- площадь участка, где будет трубопровод с учетом разветвлений и входов;
- смета строительных и ремонтных работ.
Прокладка наружного водопровода ведется только на выровненной площадке. Иначе могут возникнуть проблемы с подачей воды из-за трубной деформации.
Необходимые материалы
Выбор материала труб — весьма ответственная задача. Если подойти к ней недостаточно тщательно, то в дальнейшем это скажется на эксплуатационных качествах трубопровода. Чаще всего для их прокладки используются металлы и полимеры. Хорошо проявляет себя сталь и чугун. Еще демонстрирует высокие показатели качественная медь. Это то, что относится к металлам. Среди полимерных материалов выбор гораздо шире: множество видов полиэтилена, полипропилен и так далее. Определенной популярностью пользуются укрепленные стекловолокном и алюминием трубы.
У всех из представленных материалов имеются определенные особенности, благодаря которым они и стали популярными. На отечественном рынке наиболее востребованы стальные трубы для монтажа трубопровода. Связано это с низкой стоимостью материалов. Но у нее ряд недостатков: такие трубы подвержены коррозийному воздействию, требуют покраску, монтаж отличается своей сложностью.
Как уже было упомянуто выше, медные трубы также используют в трубопроводах. Данный материал отличается долгим сроком эксплуатации, но еще и дороговизной. Медные трубы устойчивы к коррозии, зарастанию сечения, переносят высокие и низкие температуры, а также их перепады. Такой трубопровод прослужит очень долго, но и затраты на него будут соответствующие.
Среди полимерных материалов чаще всего выбирают полипропилен. Такие трубы стоят относительно дешево, при этом обладают высокими эксплуатационными характеристиками и долговечные.
