Горизонтальная разводка системы отопления: гарантия эффективности и экономичности

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

  1. Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
  2. По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
  3. По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
  4. В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

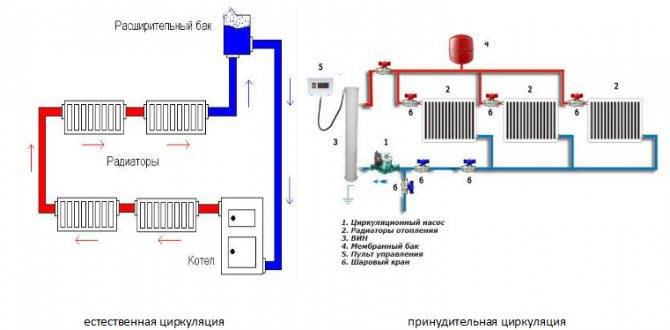

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

  • упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
  • не придется покупать трубы разного диаметра;
  • нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Общие характеристики

Столько много преимуществ, а в чём же подвох? Давайте взглянем на экономический аспект горизонтального отопления:

Экономия

В сравнении с традиционными вертикальными системами рассматриваемая конструкция обходится дороже, в особенности это касается двухтрубной лучевой разводки. Но многолетние исследования в этой области показывают, что она окупается уже в течение первых двух-трёх лет. За счёт чего это происходит?

Давайте посмотрим:

Около двадцати процентов стоимости всех монтажных работ оплачивает застройщик, так как трубы отопления прокладываются в стяжке пола ещё при его заливке.

Прокладка полипропиленовых труб горизонтальной системы отопления

  • Регулирование мощности работы радиаторов даёт экономию в тёплую погоду.
  • Уменьшение количества аварий и протечек также позволяет сохранить семейный бюджет на вызовах сантехников.
  • Использующиеся пластиковые трубы намного дешевле стальных.

Минимум выступающих элементов

Скрытая разводка не портит внутренний интерьер

Отдельно стоит уделить внимание тому, что трубы, подающие теплоноситель, спрятаны в стяжке пола. Благодаря этому можно выделить следующие преимущества:

ДостоинствоОписание
ЭстетичностьДизайнерские ремонты быстро набирают популярность, и далеко не каждый захочет наблюдать металлические стояки в своём жилье. В данном случае эта проблема полностью решена, вся разводка спрятана в полу и никак не мешает интерьеру.
БезопасностьОсобенно актуально в случае присутствия в доме маленьких детей. Открытые стальные трубы часто могут стать причиной ожога или получения физической травмы.
ПрактичностьЭксплуатационный срок полипропиленового трубопровода, спрятанного в бетоне, достигает пятидесяти лет, они не подвержены коррозии и эластичны. Все эти качества отодвигают возможность появления течи на неопределённый период.

Монтаж

Монтажный процесс в многоквартирном доме

Сразу необходимо отметить, что инструкция установки горизонтальной системы обогрева достаточно сложная, и выполнять работы самостоятельно не рекомендуется.

Это обусловлено следующими причинами:

Сложность выполнения необходимых расчётов и проектирования, которые под силу только профессиональному инженеру.

Пример проекта двухтрубной горизонтальной разводки

  • Непосредственно для монтажа, запуска и отладки также требуется иметь соответствующий опыт и знание новейших стандартов, которые в наших краях пока только интегрируются.
  • Необходимость подтверждения выполнения всех необходимых стандартов государственными специалистами, которые должны зарегистрировать всё отопительное оборудование.

Любая ошибка в проекте или на этапе подключения может повлечь за собой дополнительные затраты, которые превысят оплату работы наёмных профессионалов, поэтому несколько раз подумайте, прежде чем браться за установку горизонтальной отопительной системы собственными силами.

Однотрубная схема обогрева

У однотрубной схемы отопления достаточно незамысловатая модель оборудования, которую можно рассмотреть подробнее на видео. От обогревающего котла необходимо проложить основную магистраль, которая будет разветвлена. После этого на ней располагается нужное количество радиаторов или батарей. Магистраль, протянутая по всему дому, возвращается обратно и подключается к котлу. Данный метод образует круговорот горячей воды внутри труб для равномерного обогрева частного дома.

Круговорот горячей воды можно настроить и так, чтобы его можно было включать принудительно, и так, чтобы он циркулировал произвольно. Наряду с этим схему обогрева можно спроектировать как под закрытый тип, так и под открытый, в зависимости от источника обогреваемой воды.

На данный момент однотрубная система отопления может быть установлена даже по меркам актуальной проектировки обогрева в частном доме. На усмотрение владельца в схему можно добавить такие элементы, как радиаторные контроллеры, терморегуляторы, балансирующие вентили и шаровые клапаны. При помощи этих устройств система отопления частного дома приобретет современную модель регулировки температуры, что положительно скажется на общем комфорте при ее управлении.

Шаровые клапаны на батареях отопления. Нажмите на фото для увеличения.

В первую очередь можно будет понизить температуру в малоиспользуемых комнатах, но необходимо всегда настраивать регулятор на минимальный показатель, чтобы комната не отсырела и сохранила должный вид. Кроме того, можно будет увеличить температуру в ванной или спальной комнатах по желанию. Модернизированная ленинградка также позволяет регулировать нагрев определенного радиатора, то есть независимо от других обогревательных устройств.

Наряду с этим хорошим решением будет включение схемы вентилей байпасного типа в однотрубную систему отопления. Преимущество такого оборудования понятно, поскольку починка каждого из радиаторов будет происходить независимо от всей отопительной системы. При этом даже необязательно выключать систему.

Принципы монтажа горизонтальной однотрубной системы

Несмотря на то что оборудовать частный дом горизонтальной системой отопления достаточно просто, у этой процедуры имеется свой нюанс, который необходимо учесть при проектировке: линию магистрали необходимо размещать именно под полом.

Устанавливая горизонтальную однотрубную систему, нужно заложить магистраль прямо в структуру полов или поверх них. Ознакомиться с этой схемой можно на видео. При выборе первого варианта надо подумать над изолированием тепла, которое будет исходить из труб, иначе в этом помещении будет избыточная теплоотдача.

Кран Маевского. Нажмите на фото для увеличения.

Если разместить ленинградку в структуру пола, то его поверхность, как правило, оборудуется под эту систему обогрева. В случае размещения однотрубной схемы отопления поверх пола переделку, соответственно, можно осуществлять прямо в период постройки.

Линия магистрали размещается под небольшим уклоном, чтобы жидкость внутри труб могла циркулировать согласно заданному течению. Но радиаторы обогрева при этом размещаются на единой высоте. Помимо этого на них необходимо установить краны Маевского, чтобы можно было выпускать воздух из труб перед запуском системы обогрева.

Горизонтальная система отопления. Нажмите на фото для увеличения.

Принципы монтажа вертикальной однотрубной системы

Ленинградская система отопления частного жилья на основе вертикальной схемы устанавливается в том случае, если есть потребность в принудительной циркуляции горячей воды. У этого типа установки имеется свое преимущество: батареи обогреваются быстрее, даже если магистральная линия сделана из узких труб. Но для работы этой схемы необходимо наличие циркулярного насоса.

В случае отсутствия такого насоса (не предусмотрен) циркуляция горячей воды осуществляется естественным путем, без сторонней помощи. Такая схема обусловлена специфическим монтажом, при котором теплоноситель циркулирует вследствие простейших законов физики: жидкость с измененной плотностью провоцирует перемещение масс под воздействием нагрева или охлаждения.

Схема работы вертикальной системы отопления. Нажмите на фото для увеличения.

Такая система обогрева нуждается в линии магистрали достаточно большого диаметра. Помимо этого ее установка производится под определенным углом. Предусматривая вертикальную систему отопления, нужно хорошо спроектировать ее установку, в противном случае появится риск не дотянуть линию магистрали до пункта назначения. Ее длина может составлять максимум 30 м.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?

Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:

При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

  • естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
  • принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;
  • принудительная циркуляция характеризуется легким гудением – естественная циркуляция обладает полной бесшумностью.

То есть во всем есть свои преимущества и недостатки.

Схема «Ленинградка»

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

  • Более равномерное распределение тепла по всему дому.
  • Сравнительно простая модернизация.
  • Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).
  • ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
  • необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

  • С помощью кранов можно регулировать температуру в отдельных комнатах.
  • Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Минусы в двух двухтрубной горизонтальной системе отопления КАН

Если работает не от собственной котельной, а от подачи централизованной:

-Не выдерживает высокого давления ( при мне радиаторы подрывало до 0, 5 метра, хорошо,что дом только запускался и нигде не было ремонта), но только места подсоединения радиаторов. Правда сейчас уже идут фитинги с резьбой, фитинги без резьбы были рассчитаны на максимум 6 атмосфер, а централизованная подача была 10 атмосфер.

— На нижних этажах циркуляция теплоносителя идет медленнее чем на верхних, и ощутимо.

Если Вы у себя навешаете много радиаторов, то будете мерзнуть, так как отопление не будет работать. Есть еще много нюансов, но о них я расскажу в других статьях .

Я думаю в общих чертах вы теперь имеете представление, еще раз повторю, я рассказываю о системе кан.

Посмотрите видео двухтрубная горизонтальная система отопления.

23 Апреля 2014

Паровое отопление

Паровое отопление — одна из разновидностей систем отопления зданий. В отличие от водяного или воздушного отопления, теплоносителем является водяной пар. Иногда в быту водяное отопление зданий неправильно называют «паровым», хотя в жилых и общественных зданиях применение парового отопления сейчас запрещено строительными нормами и правилами.

Особенностью парового отопления является комбинированная отдача тепла рабочим телом (паром), которое не только снижает свою температуру, но и конденсируется на внутренних стенках отопительных приборов. Удельная теплота парообразования (конденсации), которая выделяется при этом, составляет около 2300 кДж/кг, тогда как остывание пара на 50 °C дает только 100 кДж/кг.

Источником тепла в системе парового отопления может служить отопительный паровой котёл, отбор пара из паровой турбины или редукционно-охладительная установка (РОУ), снижающая давление и температуру пара энергетических котлов до безопасных для потребителя параметров. Также источником вырабатываемой тепловой энергии с паром могут служить утилизационные установки, устанавливаемые, например, на металлургических предприятиях. Отопительными приборами являются радиаторы отопления, конвекторы, оребрённые или гладкие трубы. Образовавшийся в отопительных приборах конденсат возвращается к источнику тепла самотёком (в замкнутых системах) или подаётся насосом (в разомкнутых системах). Давление пара в системе может быть ниже атмосферного (т. н. вакуум-паровые системы) или выше атмосферного (до 6 атм). Температура пара не должна превышать 130 °С. Изменение температуры в помещениях производится регулированием расхода пара, а если это невозможно – периодическим прекращением подачи пара. В преддверии морозов иногда приходится заранее прогревать здание, чтобы использовать его тепловую инерцию (т. н. «перетоп»).

Преимущества и недостатки

Преимуществами парового отопления являются:

  1. Небольшие размеры и меньшая стоимость отопительных приборов.
  2. Малая инерционность и быстрый прогрев системы.
  3. Отсутствие потерь тепла в теплообменниках.

Недостатками парового отопления являются:

  1. Высокая температура на поверхности отопительных приборов.
  2. Невозможность плавного регулирования температуры помещений.
  3. Шум при заполнении системы паром.
  4. Сложности монтажа отводов к работающей системе.

Из-за невысокой стоимости паровое отопление широко применялось в первой половине XX века. В настоящее время паровое отопление может применяться как при централизованном, так и при автономном теплоснабжении в производственных помещениях, в лестничных клетках и вестибюлях, в тепловых пунктах и пешеходных переходах. Целесообразно использовать такие системы на предприятиях, где пар так или иначе применяется для производственных нужд.

Виды парового отопления

При паровом отоплении в приборах выделяется теплота фазового превращения в результате конденсации пара. Конденсат удаляется из приборов и возвращается в паровые котлы.

Системы парового отопления по способу возвращения конденсата в паровые котлы разделяются на замкнутые с самотечным возвращением конденсата рис а) и разомкнутые с перекачкой конденсата насосами. рис б)

В замкнутой системе конденсат непрерывно поступает в котлы под действием разности давления, выраженного столбом конденсата высотой h (см. рис. а) и давления пара в котлах. Поэтому отопительные приборы должны находиться достаточно высоко над паросборниками котлов (в зависимости от давления пара в них).

В разомкнутой системе парового отопления конденсат из отопительных приборов непрерывно поступает в конденсатный бак и по мере накопления периодически перекачивается конденсатным насосом в котлы на тепловой станции. У такой системы расположение бака должно обеспечивать стекание конденсата из нижнего отопительного прибора в бак, а давление пара в котлах преодолевается давлением насоса.

В зависимости от давления пара системы парового отопления подразделяются на субатмосферные, вакуум-паровые, низкого и высокого давления (табл. 1.)

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Что такое разводка отопления

Разводкой системы отопления называется схема, по которой располагаются нагревательные приборы и соединительные трубы между ними. Эффективность работы всей системы зависит именно от типа разводки, так же, как эстетичность и экономичность. Наиболее популярными являются горизонтальная и вертикальная схемы разводки, так как трубопровод может принимать либо строго горизонтальное, либо строго вертикальное положение.

Горизонтальная разводка отличается особыми хорошими эстетическими, техническими и эксплуатационными характеристиками. Подобная коммуникация может быть как двухтрубной, так и однотрубной системой. Второй вариант не используется при обогреве многоквартирных домов и имеет достаточно узкую специализацию. В отоплении многоквартирных домов используется двухтрубная система отопления.

Вертикальная система

В некоторых многоэтажных домах используется иная схема отопления — вертикальная. Чаще всего ее устанавливали в советское время с 60 годов прошлого столетия по 99 год. Она была очень популярна из-за серьезной дешевизны прокладки труб. Эта система отопления также бывает как однотрубной, так и двухтрубной.

К преимуществам вертикальной системы отопления можно отнести серьезную экономию труб. По этой причине часть застройщиков продолжает возводить дома именно с этой разводкой. Недостатков значительно больше — невозможно перекрыть отдельные отопительные приборы, нет возможности контролировать их нагревание, за счет этого часто происходит перегрев и перерасход приборов. Теплоносители в этом случае часто несут большие и неоправданные потери. Помимо этих недостатков невозможно установить квартирные приборы учета затрат тепла.

Двухтрубная система выигрывает у своего предшественника. В этом случае есть две трубы-стояка — одна подает горячую воду в трубы, а вторая возвращает остывшую воду обратно. В этом случае теплоноситель способен попасть в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не перерасходовать тепло там, где это не требуется. Система отопления в этом случае регулируется. Но установка квартирных счетчиков все равно является невозможной. Протяженность труб сильно увеличивается, делая подобное устройство значительно дороже, чем вертикальная однотрубная.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом. который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Открытые и закрытые системы

В однотрубные системы могут устанавливаться расширительные бачки открытого или закрытого типа. При установке бачка открытого типа система является открытой – теплоноситель может испаряться, периодически нужно контролировать его уровень  и периодически добавлять. Это – основной недостаток этого типа организации отопления, зато вывод воздуха происходит автоматически – через отверстие бачка.

Пример однотрубной разводки в реальном интерьере

Установив бачок мембранного типа, вы делаете невозможным испарение теплоносителя. Зато возникает необходимость отвода воздуха, попавшего в систему. Для этого в высших точках схемы и устанавливают специальные спускные клапана, а на радиаторах – краны «маевского». Закрытые системы считаются более безопасными, и практически все новое отопительное оборудование разрабатывается под них.

Отопительные приборы бывают:

  1. Алюминиевые, биметаллические и стальные радиаторы.
  2. Панельные приборы отопления
  3. Секционные приборы водяного отопления
  4. Конвекторы
  5. Алюминиевые радиаторы
  6. Биметаллические радиаторы
  7. Чугунные радиаторы колончатого типа – это практически самый распространенный вид радиаторов. Они долговечны к тому же практичны в использовании.

Система водяного отопления

(Водяной воздушный отопление радиационный)

Самое распространенное в России отопление – водяное. В этом случае тепло передается в помещения горячей водой, содержащейся в приборах отопления. Наиболее привычный способ – водяное отопление с естественной циркуляцией воды. Принцип прост: вода перемещается из-за разницы температур и плотности. Более легкая горячая вода поднимается от отопительного котла вверх. Постепенно остывая в трубопроводе и отопительных приборах, тяжелеет и стремится вниз, обратно к котлу. Основное преимущество такой системы – независимость от электроснабжения и достаточно простой монтаж. Многие российские умельцы справляются с ее установкой самостоятельно. Кроме того, небольшое циркуляционное давление делает ее безопасной. Но для работы системы требуются трубы увеличенного диаметра. При этом пониженная теплоотдача, ограниченный радиус действия и большое количество времени, требуемое на запуск, делает ее несовершенной и подходящей только для небольших домов.

Более современны и надежны схемы отопления с принудительной циркуляцией. Здесь вода приводится в движение за счет работы циркуляционного насоса. Он устанавливается на трубопроводе, подводящем воду к теплогенератору, и задает скорость потоку. см. Установка насоса

Быстрый запуск системы и, как следствие, быстрый прогрев помещений – достоинство насосной системы. К недостаткам относится то, что при отключении электропитания она не работает. В результате это может привести к замораживанию и разгерметизации системы. Сердце системы водяного отопления – источник теплоснабжения, теплогенератор. Именно он создает энергию, обеспечивающую тепло. Такое сердце – котлы на разных видах топлива. Наиболее популярны газовые котлы. Другой вариант – котел на дизельном топливе. Электрические котлы выгодно отличаются отсутствием открытого пламени и продуктов горения. Твердотопливные котлы не удобны в эксплуатации из-за необходимости частой топки. Для этого надо иметь десятки кубометров топлива, площади для его хранения. А добавьте сюда трудозатраты на загрузку и заготовку! Кроме того, режим теплоотдачи твердотопливного котла цикличен. И температура воздуха в отапливаемых помещениях заметно колеблется в течение суток. Место для хранения запасов топлива также необходимо и для котлов на жидком топливе. см. Установка теплогенератора
