Отопительные системы гаража: виды, принципы работы, технология установки

Водяное отопление

Использование системы такого типа является рациональным только в том случае, если гараж находится в непосредственно вблизи дома, в котором установлено водяное отопление. В таком случае, в замкнутую отопительную систему просто врезается дополнительное кольцо из труб и радиаторов, расположенных по гаражу.

Нередко водяное отопление гаража своими руками используется для отопления крупных гаражных массивов. Однако ее можно планировать и монтировать только в том случае, если есть возможность подведения к системе источника воды. Весомый недостаток данного вида отопления – необходимость постоянного контроля. С другой стороны – такая система может работать круглосуточно.

Водяное отопление гаража

Следует учитывать, что наиболее рациональным является применение водной системы отопления в зданиях, выполненных из кирпича, бетона, ракушняка

При этом важно, чтоб стены предварительно были утеплены (пенопласт, минеральная вата) – это защитит теплоноситель от быстрого остывания и замерзания

Какую систему отопления выбрать?

Конечно же, каждый определяет самостоятельно, какую именно систему отопления устанавливать в гараж. На фото ниже можно увидеть разные типы систем отопления гаража. Критериями, влияющими на склонение в сторону того или иного результата, является стоимость самой системы отопления, ее монтажа, количество и тип используемого топлива.

Следует отметить, что довольно большое значение имеет то, где именно расположен гараж. Так, в случае если он находится в непосредственной близости к дому (или является его частью) наиболее рациональным является использования для обогрева автономное отопление гаража своими руками от дома. С одной стороны, это весьма удобно – ведь нет необходимости приобретать дополнительный котел для нагрева теплоносителя. Достаточно просто проложить дополнительно трубы и установить радиаторы.

Гараж подключен к системе центрального отопления

Впрочем, если дом построен вместе с гаражом, то, скорее всего, при монтаже системы автономного отопления схема включала сразу же и эту комнату. Однако, если вы возвели гараж отдельно, и только планируете его подключить к отопительной системе дома, это может отрицательно сказаться на уровне вырабатываемого тепла – ведь оно будет расходоваться еще на одно помещение. Таким образом, температура в жилых комнатах во время отопительного сезона будет несколько ниже.

При ее планировании необходимо учитывать площадь помещения, количество находящихся в нем автомобилей, то будет ли использоваться гараж еще в каких-либо целей (будут ли в нем продолжительное время находиться люди). Также можно использовать и альтернативные варианты, в частности, воздушное отопление гаража своими руками.

Отопительная система на отработанном масле

Тип отопления на отработанном масле очень распространённый. Термопечь такого типа легко собрать самому, а отработка очень дешёвая. На любой станции технического обслуживания она продаётся повсеместно и по привлекательной цене.

Печка на отработанном масле

Если рассматривать с иной стороны, то эта система отопления для гаража не является гарантом надёжности, потому частенько случаются сбои и перебои. Если вы хотите, чтобы гараж отапливался круглосуточно, то лучше не доверять этой системе. Она не сможет выполнить эти требования. Бесспорно, что нынешние специалисты могут создать своими руками практически любую систему отопления.

Водяное отопление большого капитального гаража

Наиболее привычной для потребителей является водяная система отопления, использование которой в просторных гаражах оправдано многими факторами, в том числе также возможностью монтажа своими руками. Если расходы на приобретение отопительного котла, радиаторов и остальных комплектующих владельца гаража не смущают, то водяное отопление — оптимальный способ обогрева капитального гаража больших габаритов.

Эксплуатация водяной системы отопления гараж требует соблюдения следующих правил:

обустроить ограждающие конструкции, в том числе ворота, утеплением — это даст до 40% экономии энергоносителя;
в качестве теплоносителя использовать незамерзающую жидкость — это избавит от необходимости сливать воду на время длительного отсутствия владельца;
во избежание повреждения использовать радиаторы отопления промышленного применения, антивандального исполнения.

Если удаленность гаража не более 20 м от дома, можно подключить его к системе отопления жилья (в случае автономного обогрева — при достаточной мощности обогревательного котла). Но отопление гаража большой площади потребует значительного дополнительного расхода теплоносителя, то есть установки общего высокомощного котла, эксплуатация которого в летнее время будет экономически не оправданной. Поэтому в просторном гараже целесообразнее устроить автономную систему отопления и установить индивидуальный котел. После принятия такого решения необходимо определиться с оптимальным для конкретных условий топливом, под которое и будет приобретаться отопительный котёл.

По стоимости энергоносителя (природного газа) это самый экономный способ отопления гаража, но он сопровождается скрытыми расходами:

оформление проектной и разрешительной документации;
оплата работы лицензированных специалистов по монтажу газового оборудования;
расходы на вентиляцию и отвод продуктов сгорания;
затраты на регламентные работы по котлу;
возможно, необходимое сооружение и последующее обслуживание дымохода.

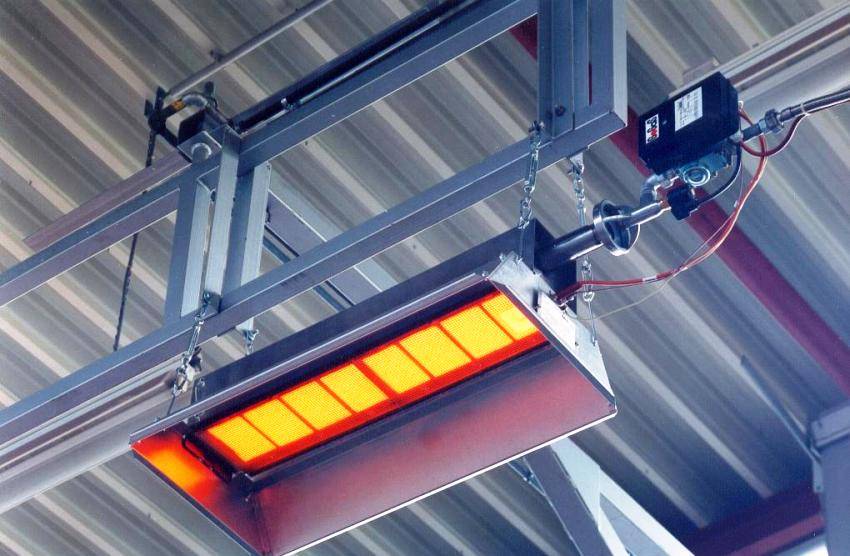

Как вариант, для обогрева гаража можно использовать инфракрасные газовые обогреватели, обогревательные панели, конвекторы, потребляющие сжиженный пропан и бутан в баллонах — это избавляет от необходимости хождения по инстанциям, но добавляет проблему обеспечения топливом.

преимущества – высокий уровень автоматизации системы отопления, при использовании природного газа — постоянное наличие энергоносителя в магистрали, экономичность и высокий КПД газового оборудования;
недостатки – наличие фактора опасности взрыва, пожара или отравления угарным газом.

При использовании газового отопления владелец строения должен особенно строго соблюдать в своем гараже требования безопасности.

Хороший вариант для гаража – конденсационный автоматический агрегат паро-капельного типа, который экономичнее иных моделей на величину до 15%, так как способен эффективно работать при низком давлении газа. В теплообменнике такого котла вода от нагрева газовой горелкой превращается в пар, а затем опять конденсируется в жидкое состояние, что сопровождается выделением тепла. Такие котлы производятся в напольном и настенном исполнении. Для гаража предпочтителен второй вариант, исключающий вероятность опрокидывания при выполнении каких-то работ.

Разновидности и отличия коллекторов

Если не вдаваться в технические тонкости устройства, основное различие между плоскими и вакуумными коллекторами заключено в целесообразности их использования в разных климатических зонах. Плоские коллекторы лучше использовать в южных широтах с преобладающими температурами выше нуля, вакуумные — ближе к северным.

Конструкция плоского солнечного коллектора: 1 — выход теплоносителя; 2 — рама коллектора; 3 — структурированное градостойкое стекло; 4 — абсорбер; 5 — медные трубки; 6 — теплоизоляция; 7 — вход теплоносителя

Целесообразность применения отдельных разновидностей солнечных коллекторов обусловлена рядом особенностей:

неспособностью вакуумных коллекторов самостоятельно очищаться от снега;
высокими теплопотерями плоских солнечных коллекторов, растущими вместе с разницей температур;
низкой устойчивостью плоских коллекторов к ветровым нагрузкам;
высокой стоимостью проекта на вакуумных солнечных коллекторах;
низким температурным диапазоном эффективного применения плоских коллекторов.

Конструкция вакуумного коллектора с косвенной теплопередачей: 1 — вход охлаждённого теплоносителя; 2 — теплообменник (коллектор); 3 — герметичная пробка; 4 — вакуумная трубка; 5 — алюминиевая пластина (абсорбер); 6 — тепловая трубка; 7 — рабочая жидкость; 8 — выход нагретого теплоносителя; 9 — корпус теплосъёмника; 10 — конденсатор тепловой трубки; 11 — изоляция

Одно из важнейших отличий кроется в процессе монтажа. Плоские коллекторы требуют доставки на крышу в собранном виде, в то время как вакуумные могут собираться по месту. Также плоские коллекторы обычно не имеют собственного теплоаккумулятора и обменного контура.

Плюсы и минусы естественной циркуляции

Достоинства системы отопления с естественной циркуляцией жидкости:

отсутствие сложностей при установке, пуске и использовании;
устойчивость тепла системы. Основанная на гравитационном движении жидкости она даёт наибольшую тепловую отдачу и поддерживает на нужном уровне микроклимат в комнатах;
экономичность (при хорошем утеплении частного дома);
работа без шума. Нет насоса – нет вибрации и гула;
независимость от перебоев с электричеством. Конечно, если установленный котёл может функционировать без электрического тока;
большой период использования. При своевременном техническом сервисе без капитального ремонта отопительная система может работать более тридцати пяти лет.

Основной недостаток системы отопления с естественной циркуляцией – ограничения по площади дома и радиусу действия. Ставят её в частных домах, площадь которых не превышает сто квадратных метров. Из-за маленького циркуляционного напора радиус действия отопительной системы ограничивается 30 метрами в горизонтальном направлении. Непременным требованием является присутствие чердака в доме, в котором будет стоять расширительный бак.

Важнейшим минусом также является и медленное прогревание всего дома. При системе с естественным движением необходимо утеплять трубы, которые проходят в помещениях не отапливаемых, поскольку имеется риск замерзания жидкости.

Как правило, для такой системы нужно немного материалов, однако, если местное сопротивление трубопровода необходимо снизить, расходы увеличиваются из-за необходимости использования труб большего размера.

Главные требования к прокладыванию труб:

система с наименьшим числом поворотов, которые будут мешать потоку жидкости;
жёсткое следование рекомендованному углу наклона;
применение труб с проектным диаметром.

Установка системы отопления требует строгого следования техническим требованиям. Несоблюдение правил грозит понижением циркуляции жидкости. При грубых погрешностях в организации системы и вовсе не удастся обеспечить движение теплоносителя по магистрали.

Монтаж инфракрасного (плёночного) пола

Решившись на монтаж инфракрасного пола в гараже, нужно минимизировать расходы, связанные с утечкой тепла через стены и потолок, а также убедиться в том, что проводка способна выдержать дополнительные нагрузки.

ТЕПЛЫЕ ПОЛЫ В ГАРАЖЕ СВОИМИ РУКАМИ

Смотрите это видео на YouTube

Расчёт

Начинать надо с расчёта мощности ТП, так как от этого зависит его эффективность. Лучше доверить эту работу профессионалам — теплотехникам, ведь для вычислений требуется применение сложных формул.

Если вы хотите сделать это сами, то необходимо брать усреднённые показатели. Расчёт выполняется по следующей формуле:

Р=р*S, где:

Р – мощность ТП;
р – мощность нагревательного элемента;
S – размер помещения.

При наличии в гаражном боксе нескольких комнат, расчёт нужно делать отдельно для каждого помещения.

Необходимые инструменты и материалы

Основная часть плёночного пола — нагревательный элемент. К его выбору надо подходить ответственно и делать это нужно при составлении проекта.

Есть несколько моделей плёночных систем:

Инфракрасная плёнка — двухслойное изделие, между слоя размещён нагревательный материал — карбоновые пластины.
Стержневой пол — гибкие карбоновые стержни, размещённые параллельно на мате. Тепло производят инфракрасные волны.

Кроме элемента нагрева нам понадобится:

регулятор температуры;
УЗО — прибор для отключения;
кабель для заземления;
крепежы;
смеси для стяжки.

Для проведения работ нам так же потребуется:

Перфоратор.
Зубило.
Молоток.
Ножницы.
Отвёртки.
Метр.
Уровень.
Нивелир.

Составление проекта

Составляется схема укладки. Плёнка не кладётся под тяжёлые предметы — подъёмник, станки и где будет располагаться автомобиль. Нужно учитывать, что она стелится с отступом 10 см от стены.

Если инфракрасный пол — это единственное отопление в гараже, то им застилается до 70% поверхности. При дополнительном обогреве — достаточно 50%.

Отмечается место на стене, где будет монтироваться терморегулятор, он должен размещаться выше поверхности на 15 см.

Подготовка основания

В отличие от укладки электрического обогрева в квартире, установка таких систем в гараже не требует демонтажа полового покрытия, плёнку можно стелить на старый пол. Достаточно очистить бетонную плиту от пыли, наличие не значительных неровностей также допустимо.

При больших ямах и неровностях в плите, рекомендовано сделать тонкую заливную стяжку. При этом ей необходимо дать полностью высохнуть, прежде чем продолжать укладку «пирога».

Если в гараже есть смотровая яма, прежде чем заливать стяжку, сооружается окантовка вокруг неё из кирпича, на высоту предполагаемого «пирога».

Гидроизоляция и теплоизоляция

На подготовленную поверхность стелиться гидроизолярующие материалы — полиэтиленовая плёнка. Она кладётся с нахлёстом на стены 10 — 15 см. Затем, периметр гаража оклеивается демпферной лентой.

Поверх полиэтилена укладывается теплоизоляционный материал — типа «Пенофол», толщиной 10 см. Фольгированной стороной он ложится вниз. Можно применять пенопласт — 5 см.

На утеплителе размещается армирующая решётка. При использовании фиброволокон и пластификаторов, сетку можно не класть.

Укладка нагревательного элемента

Полотна не должны заходить друг на друга, и не укладываться плотно к стене — рекомендованный отступ 10 см. Между собой листы проклеиваются скотчем.

Подключение

Подключается электрическая инфракрасная система путём соединения контактов плёнки и их изоляции битумной мастикой. После этого, плёночный пол подсоединяется к термодатчику, места стыковки проводов также изолируются.

Затем устройство подключается к электрическому питанию, и осуществляется его тестирование. Если все работает в нормальном режиме, то можно заливать стяжку.

Заливка стяжки

Для финишной стяжки применяется готовая смесь или самодельный состав, который вы можете изготовить своими руками из песка и цемента. Помещение следует заливать за один раз. Раствор нужно равномерно распределить по всей площади гаража, и выровнять.

Стяжка должна хорошо просохнуть, на это потребуется около месяца. Только после этого можно включать систему.

Что сегодня предлагает промышленность − обзор экономичных печей для гаража

Модель	Характеристики	Цена, руб.
Золушка Лайт	Тип отопления – воздушное. Топливо – дрова. Объём отапливаемого помещения – 50 м³. Мощность – 4 кВт. Размеры − 465×300×460 мм. Вес – 27 кг. Объём топочной камеры – 41 л.	5 700
Барга-450М	Тип отопления – воздушное. Топливо – дрова. Объём отапливаемого помещения – 60 м³. Мощность – 5 кВт. Размеры: 540х325х550 мм. Вес – 38 кг.	5 100
Буржуйка УМК	Топливо – дрова, максимальная длина которых − 35 см. Объём отапливаемого помещения – 50 м³. Мощность – 4 кВт. Размеры: 450х300х500 мм. Вес – 20 кг.	3 000
Радуга ПО-1	Топливо – дрова, максимальная длина − 50 см. Объём отапливаемого помещения – 30 м³. Размеры: 530х360х490 мм. Вес – 20 кг.	3 900

Автомобильный радиатор в качестве источника тепла, соединённый с дровяной печкой

Один или два контура?

Если же небольшое сооружение планируется использовать не только для автомобиля, лучше подумать о более сложном оборудовании. Как и для жилых домов, электрические котлы могут быть одно- и двухконтурные. Использование последних будет оправдано, если есть постоянная необходимость в горячей воде. Это вид обладает как положительными, так и отрицательными сторонами:

Отопление гаража электрокотлом обойдется в среднем на 30% дешевле, если это будет осуществляться одноконтурным агрегатом. В противном случае владелец помещения будет платить сравнительно большие суммы за использование.
Если все же есть необходимость в воде для хозяйственных нужд, можно к одноконтурному аппарату дополнительно подключить бойлер косвенного нагрева. При этом он будет работать только вместе с обогревом помещения.
Также можно установить двухконтурный котел. Он будет выгодней, чем одноконтурный вместе с обыкновенным бойлером.
Оборудование на два контура стоит дороже и имеет меньший срок службы, чем простая установка.

Чтобы выбрать именно то, что нужно, необходимо точно понимать функции помещения и план работы агрегата.

Отопление гаража газом

Очень практичным и весьма экономичным будет использование для отопления гаражного помещения газа. Совместно с ними работают специальные тепловые генераторы. При этом можно использовать метан, бутан или пропан, классический природный газ.

Чтобы самостоятельно собрать газовое отопление гаража своими руками, следует учесть несколько значимых особенностей проведения работ:

Установку газового баллона необходимо производить в специальном надежно утепленном шкафу
Даже если помещение небольшое, придется постараться и отвести для установки требуемого оборудования защищенный уголок
Если отапливаться гараж будет нечасто, следует рассмотреть другие варианты

Одно из преимуществ газового отопления – доступность оборудования на рынке и стоимости теплоносителя, который является одним из самых дешевых видов топлива.

Немного о пожарной безопасности

Обустраивая отопление гаража собственными руками, обязательно придется учесть очень важное требование – соблюдать все правила безопасности. Любое оборудование является пожароопасным и может послужить причиной серьезных последствий

Самое важное требование – надежная защита всех близлежащих поверхностей

Особенно это важно при прохождении через стену или крышу дымоходной трубы

Самое важное требование – надежная защита всех близлежащих поверхностей. Особенно это важно при прохождении через стену или крышу дымоходной трубы

Чтобы устранить ее соприкосновение со строительными конструкциями, рекомендуется сделать специальную гильзу на основе минеральной ваты

Деревянные или гипсокартонные участки придется оградить металлическим щитом. Все зазоры компенсируются асбестовым шнуром

Чтобы устранить ее соприкосновение со строительными конструкциями, рекомендуется сделать специальную гильзу на основе минеральной ваты. Деревянные или гипсокартонные участки придется оградить металлическим щитом. Все зазоры компенсируются асбестовым шнуром.

Следует учесть прочие советы:

Если используются котлы отопления, закрывать заслонку для регулирования тяги необходимо лишь в тех случаях, когда топливо полностью выгорит и дотлеет
Нельзя держать в гараже легковоспламеняющиеся вещества, особенно если они располагаются неподалеку от отопительного оборудования
Обязательно следует разместить в помещении огнетушитель или прочие средства тушения пожаров
Если отопительная система работает постоянно или гараж располагается в непосредственной близости от дома – рекомендуется оборудовать противопожарную сигнализацию
Не стоит просушивать на отопительных приборах любые вещи, особенно различные ветоши, которые могли контактировать с горючими жидкостями
Хранение газовых баллонов разрешается исключительно выше уровня половой поверхности
На ночь оставлять включенным отопление не рекомендуется

Подключение электрических нагревателей

Наиболее аккуратно и грамотно необходимо продумать отопление электрическими обогревателями. Если их мощность слишком велика, проводка и счетчик не способны справиться с нагрузкой – придется остановить собственный выбор на более слабом оборудовании. Можно проложить новую проводку, однако подобное переоборудование гаража будет слишком дорогостоящим.

Рассмотрим некоторые особенности подключения электрических обогревателей в гаражном помещении:

Минимальное рекомендуемое сечение провода – 2.0 мм, при этом предпочтение рекомендуется отдавать меди
Использовать переносной кабель для подключения электрических обогревателей нежелательно. Если в этом есть необходимость, его длина не должна превысить 5 м
Однофазная электропроводка способна выдержать подключение электронагревателя мощностью до 2.5 кВт. Параллельное подключение 2-х и более устройств станет причиной понижения напряжения до 170 В, что может оказаться весьма опасным

Подводим итоги

Обустройство отопительной системы для гаражного помещения среднего размера, предназначенного для одного автомобиля, начинается со скромных 5-6 тысяч рублей и может достигать пары десятков. Каждый его владелец должен оценить рассмотренные варианты исходя из потребностей и пожеланий.

Чтоб сократить затраты на эксплуатацию оборудования, следует часть денежных средств потратить на утепление стен и потолком в помещении. Проведение работ следует осуществлять снаружи, иначе теплоизоляционный материал может стать причиной пожара.

Необходимо позаботиться об отсутствии дыр и щелей, через которые будет утекать драгоценное тепло. Утепление крыши лучше всего сделать при помощи керамзита, при этом позаботившись о надежной гидроизоляции. Для стен используют пенопласт толщиной до 10 мм или минеральные негорючие ваты.

Отопление гаража электричеством: преимущества и недостатки метода

Обогрев гаражной постройки путем использования электроэнергии является наиболее комфортным способом с точки зрения простоты монтажа и первоначальных финансовых затрат. Основной минус такого метода – увеличение расходов на электроэнергию. Рассмотрим преимущества и недостатки данного метода более подробно.

Организация отопительной коммуникации, которая функционирует на электроэнергии, позволяет исключить необходимость в применении твердого и жидкого топлива. Это значительно увеличивает эксплуатационное удобство системы, так как отсутствуют неприятные запахи и загрязнения, требующие уборок.

Электрическое отопление гаража можно организовать с помощью различных приборов. Современный рынок имеет широкий выбор инфракрасных, масляных и прочих устройств, которые работают от сети.

Если прибор обладает достаточной мощностью, то он способен подогреть воздух внутри гаража до комфортного уровня всего за 30 мин. Это является серьезным преимуществом, так как подобная скорость нагрева воздуха позволяет оперативно эксплуатировать гараж в случае надобности. Котлы для отопления гаража лидируют по своей эффективности.

Электрическое отопление гаража можно организовать с помощью различных приборов

Не рекомендуется использовать для обогрева гаражного помещения портативные тепловые вентиляторы. Такие приборы, как правило, отличаются низкой эффективностью. А также при использовании подобного устройства увеличивается риск возникновения возгорания.

Помимо затрат на оплату счетов, имеются и другие недостатки данного метода обогрева гаража. При выполнении электрического отопления своими руками стоит помнить, что такой способ имеет ограничения по мощности. Из-за этого не всегда удается установить прибор, который будет максимально эффективным при определенных условиях.

Таким образом, электрическое отопление в гараже рекомендуется устанавливать в том случае, когда нет необходимости проводить в помещении большое количество времени. Для кратковременного пребывания такой вариант является наиболее подходящим.

Статья по теме:

Стоит сказать о том, что перед установкой комбинированной системы нужно взять во внимание лимит мощности в конкретном случае. В некоторых ситуациях данный показатель не позволяет провести совмещенную коммуникацию

Отопление гаража электричеством: самый экономный способ

На сегодняшний день существует множество вариантов обогрева гаража. Самые простые из них не требуют сложных расчетов, составления схем и трудоемкой работы по установке оборудования. Наиболее экономичный способ, позволяющий обогреть гаражное помещение, не требует от хозяина никаких специальных знаний и навыков. Все, что для этого нужно, – выбрать подходящий электроприбор для нагрева воздуха.

Самым экономным вариантом для отопления гаража является приобретение инфракрасного устройства

Установка электрокотла для отопления гаража сопровождается многими трудностями. В свою очередь, если хозяин гаража проводит в нем не более 1-2 часов в день, то тогда можно остановиться на обычном конвекторном обогревателе.

Наиболее экономичный вариант предполагает приобретение инфракрасного устройства. Плата за электроэнергию в этом случае минимальна. Однако такие устройства имеют довольно высокую стоимость. Целесообразность приобретения обогревателя инфракрасного типа определяется для каждого случая отдельно.

Традиционный способ отопления гаражного помещения, которым пользуются многие люди, предусматривает покупку конвекторного электроприбора. Расходы на электроэнергию в этом случае выше, однако они не являются критичными. Стоимость конвекторных приборов приблизительно в 2 раза ниже по сравнению с ценой инфракрасных обогревателей.

При выборе дешевого отопления гаража необходимо знать, что существует множество инструкций, описывающих различные самодельные устройства, эффективность которых крайне редко оправдывает ожидания. К тому же изготовление самодельных приборов увеличивает риск возникновения спонтанного воспламенения внутри постройки.

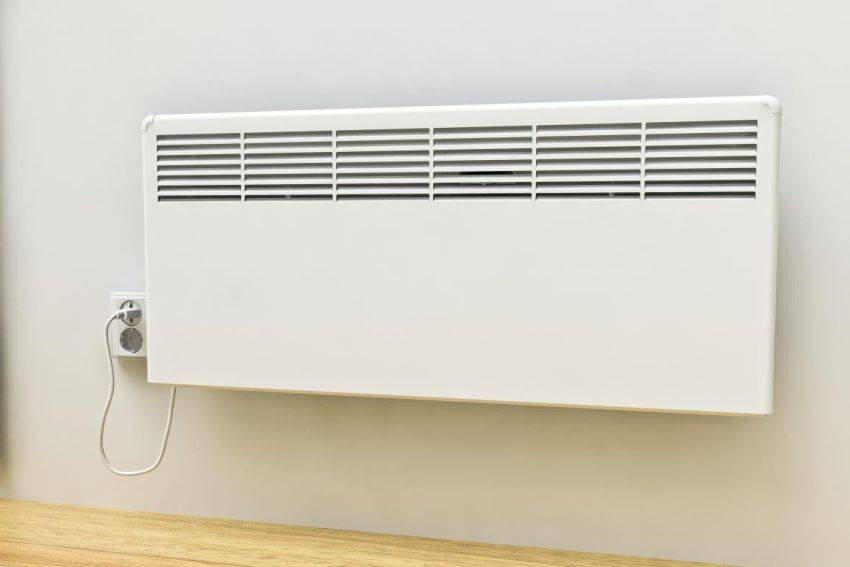

Традиционным способом отопления гаражного помещения является конвекторный обогреватель

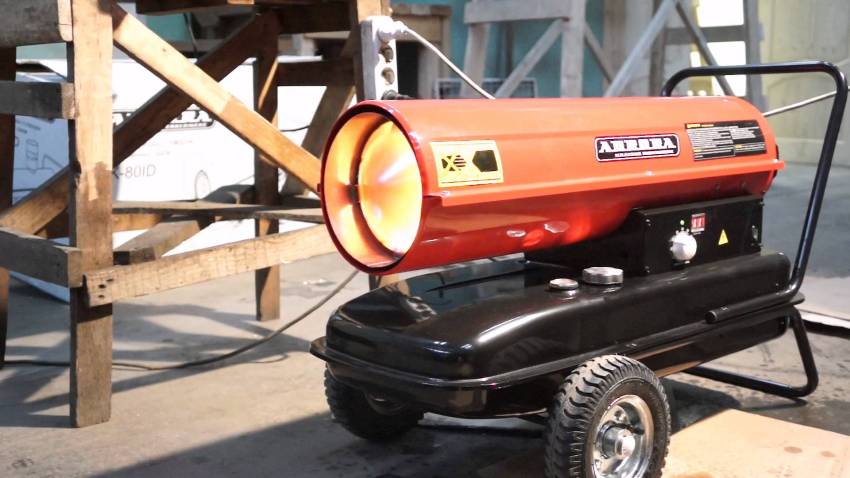

Известен еще один тип устройств, которые называют тепловыми пушками. Они отличаются тем, что имеют наивысшую эффективность среди всех отопительных электроприборов данного вида. Минусом таких приспособлений является то, что во время работы они потребляют слишком большое количество электричества, что неизбежно отражается на счетах за электроэнергию.

Отопительные системы на твердом топливе

Отопление на твердом топливе пригодится только в крайних случаях. К примеру, если нельзя подвести воду, а электричество в вашем гараже подаётся нерегулярно. В таких случаях очень часто используют старый проверенный способ. Печь «буржуйку». Но отопление таким способом, к сожалению, не идеально. Ведь нельзя будет полностью отопить помещение. Тепло будет находиться только рядом с печкой. А ещё она требует постоянного пополнения твёрдого топлива, а возможно подкинуть дровишек будет иметься не всегда.

Самодельная печь буржуйка

И именно по этой причине чаще всего можно встретить более продвинутый тип печи. Называется он «булерьян». Она считается более надёжной и простой. Но, как и любая печь отопления, она требует придерживания некоторых правил:

Труба, из которой выходит дым, должна быть термоизолирована. Иначе это может вызвать пожар.
Для разжигания огня надо использовать бумагу.
Запрещено использование жидкого топлива.
