Печь на отработанном масле

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

  • трубу диаметром 80-100 мм и длиной 4 м;
  • стальной уголок для изготовления подставки и внутренних элементов теплообменника;
  • листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

  • тормозной диск;
  • шланг для подачи топлива;
  • хомуты;
  • полудюймовый вентиль;
  • петли;
  • полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

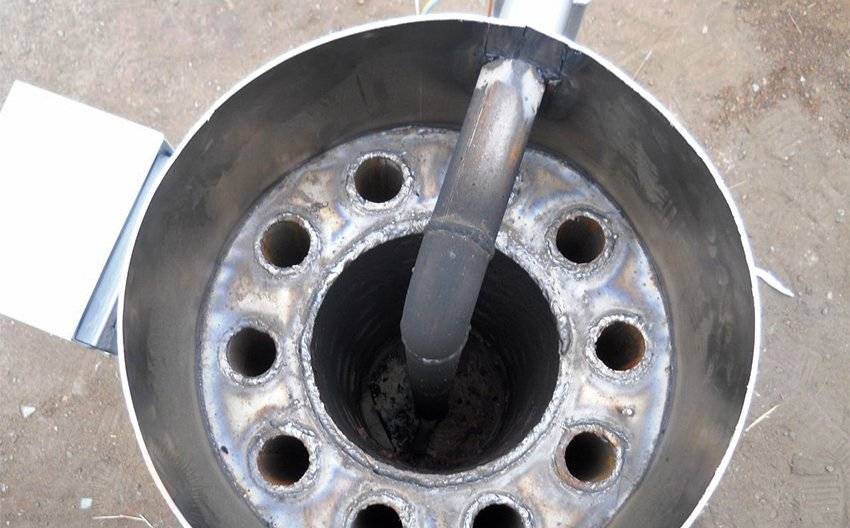

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

  • стальная труба диаметром 100 м, длиной 2000 мм;
  • вентиль с резьбой ½ дюйма;
  • стальной уголок с полкой 50 мм, метр или немного больше;
  • хомуты;
  • петли;
  • кусок шланга для подачи топлива;
  • автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
  • еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

  1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
  2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
  3. из стального листа делаем дно камеры дожига;
  4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
  5. готовую горелку вваривают в дно камеры дожига;
  6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
  7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
  8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
  9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
  10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

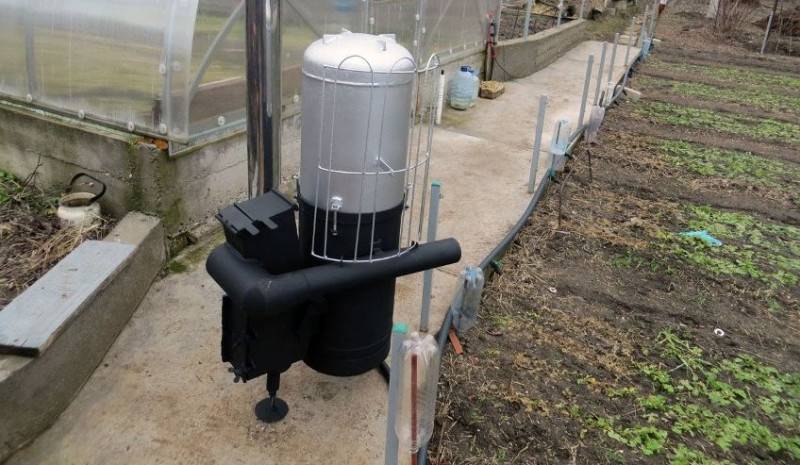

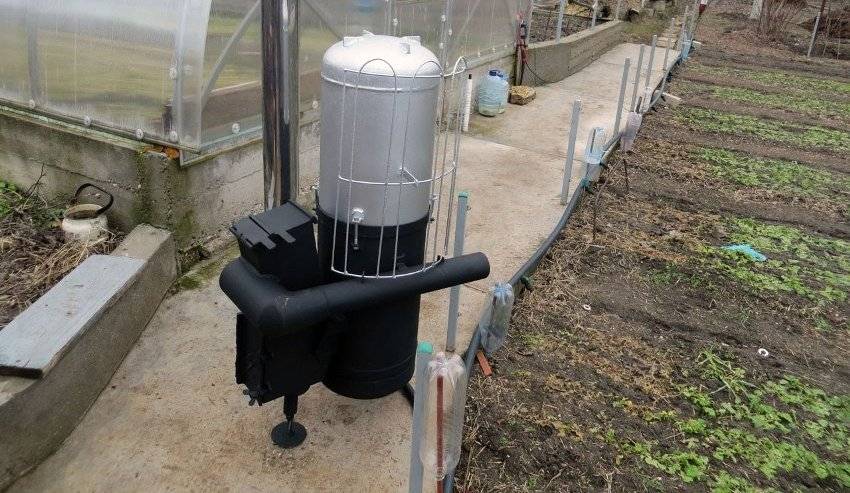

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

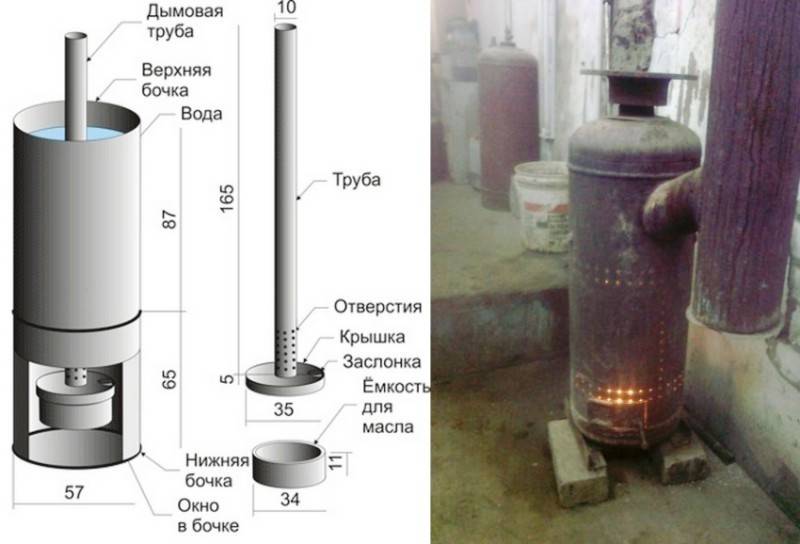

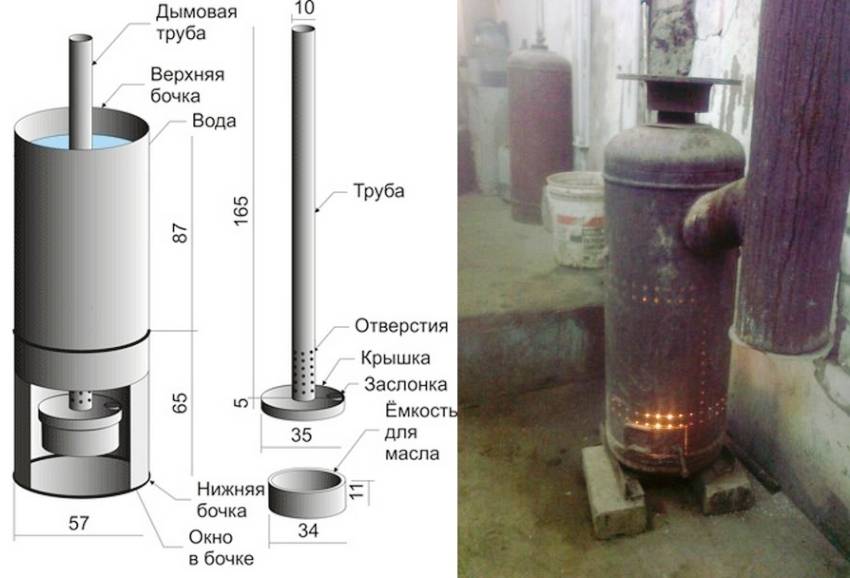

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Как разжигать и останавливать печь

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона. Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно. Печка постепенно войдет в рабочий режим

Периодически следите за уровнем отработки в поддоне

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Правила эксплуатации

Буржуйка на масле (отработке) – оборудование с повышенной пожароопасностью. В гараже часто хранят ГСМ, старые тряпки, что может спровоцировать возгорание. В месте, где устанавливают печку, не должны находиться посторонние предметы, особенно с горючими свойствами.

Чтобы буржуйка не мешала автомобилю в гараже, оборудование предпочитают монтировать в дальнем углу помещения. Улучшить КПД аппарата поможет дымоход с контуром водяным. Часть трубы прикрывают «рубашкой». Циркуляцию жидкости осуществляет насос. Устройство быстрее и легче набирает тепло.

Буржуйка, функционирующая на отработанном масле, в габаритном помещении часто неравномерно прогревает пространство. Рядом с прибором очень жарко, чуть дальше в комнату – холодно. Нейтрализовать проблему поможет «лабиринт», который подключают ко второму отсеку. Стоящий на трубе вентилятор позволяет регулировать направление струи горячего воздуха. При уличных морозах в -35 С удается увеличить температуру до +16-18С.

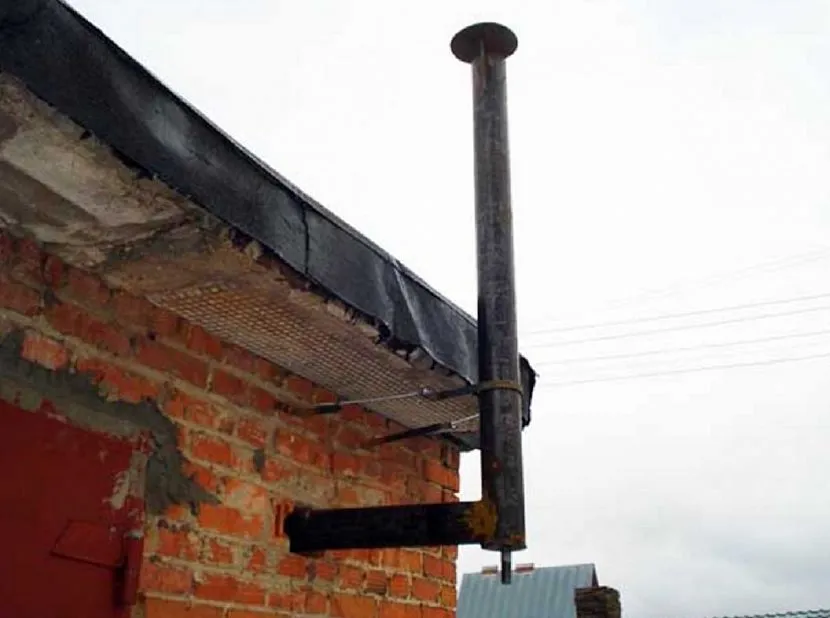

Отвод продуктов горения из буржуйкиИсточник стройкакрым.рф

Рождение печи на отработке

В 60-х годах двадцатого столетия происходили определенные изменения в жизни граждан Советского Союза. Этот период ознаменован приобретением автомобилей для личного пользования, шло бурное развитие кооперативного движения, строились гаражи и возводились дома на дачных участках. В свою очередь эти сооружения требовали организации отопления. Выбор в качестве энергоносителя пал на отработанное масло, так как оно единственное было доступно для граждан среднего достатка. Оставалось только придумать, как его сжигать для получения достаточного количества тепла.

Керогаз

Самым популярным прибором на кухне, предназначавшимся для приготовления блюд, был керогаз. Дожигание керосина, который испарялся в этом приспособлении, происходило в специально предназначенной для этого камере, где уже горели раскаленные пары горючего. Относительная эксплуатационная безопасность конструкции керогаза обеспечивалась своеобразными сигналами в виде возникновении вони и копоти, которые образовывались прежде, чем ситуация устройства становилась аварийной. Так родилась идея применять низкокачественное топливо в аппаратах, подобных керогазу. Оставалось решить задачу, каким образом дожигать топливо, обладающее высокой вязкостью и содержащее массу негорючих примесей, в бытовых условиях.

Другим прибором, ставшим прародителем печи на отработке, является газогенераторная установка. Этот прибор был детищем военных лет, так как все топливо шло на нужды фронта. Принцип действия ее состоит в том, что небольшой объем инертного, с точки зрения химии, топлива пускался на осуществление разложения его же до получения более легких фракций, способных более активно вступать в химическое взаимодействие. А те соединения, которые получаются в результате, дожигаются во второй и третьей стадиях, подобно керогазу.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

  • трубу диаметром 80-100 мм и длиной 4 м;
  • стальной уголок для изготовления подставки и внутренних элементов теплообменника;
  • листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

  • тормозной диск;
  • шланг для подачи топлива;
  • хомуты;
  • полудюймовый вентиль;
  • петли;
  • полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон.  Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

  • в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
  • после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
  • при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
  • нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Техника безопасности

Едва ли не самая важная часть информации, касающейся печки на отработанном масле – это ее правильная эксплуатация и соблюдение правил пожарной безопасности.

  • Так как температура нагрева в печке достаточно высока, то рядом не должно быть никаких легковоспламеняющихся предметов,
  • Во время горения топлива печь нельзя оставлять без присмотра, дабы не произошло выливания кипящего масла, возгорания лежащих неподалеку предметов и других малоприятных событий,
  • Нельзя устанавливать печку на сквозняке,
  • Бензин или иное легковоспламеняющееся вещество используется исключительно в качестве жидкости для розжига, а не в качестве топлива. Применять его стоит в небольших количествах,
  • Топливом для печки является отработанное масло, лучше техническое и очищенное. Не стоит применять сильно обводненное топливо в печах простых конструкций – существует риск взрыва,
  • Нельзя допускать попадания воды в масло,
  • Жизненно необходимо следить за тем, чтобы в дымоходе не было никаких отверстий, иначе все ядовитые соединения вместе с дымом попадут в помещение,
  • Если возгорание все же произошло, то вода здесь не поможет – необходимо использовать углекислый огнетушитель. Обычный порошковый не подойдет – при контакте вещества с раскаленным металлом произойдет взрыв. Лучше держать огнетушитель в помещении, где находится печь.

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

  • автоматизированная работа котла;
  • независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
  • распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

  • высокая стоимость дизельного топлива;
  • высокая цена оборудования и комплектующих.
