Газобаллонное отопление дома

Что потребуется для подключения котла?

К сожалению это не простое дело, и для этого как мы поняли необходимо разрешение от газовой службы. Проблема кроется в опасности газа. Если допустить не большую ошибку, тогда возможен взрыв либо выход гада в жилое помещение, что, может, стать причиной печальных последствий.

Для начала стоит промыть трубы в котле. Переходим к осмотру надёжности стены для крепления котла. К ней монтируется прокладка на основе инертного к горению материала. Соблюдается расстояние от котла к прокладке в 5 см.

Набор инструментов для монтажа котла:

  • Саморезы с крупным диаметром в 6 мм, необходимо 4 единицы;
  • Маркер для разметки;
  • Победитовое сверло;
  • Работоспособная дрель;
  • Дюбели из пластмассы;
  • Надёжный уровень;
  • Парапет.

Материалы для работы:

  • Провод трехжильного типа;
  • Колено для формирования дымохода;
  • Параллельный кронштейн;
  • Угловой фильтр с сетчатой структурой;
  • Краны шарового типа;
  • Паронитовая прокладка;
  • Детектор появления газа вне котла;
  • Сертификат на установку и эксплуатацию газового оборудования.

Настоящий хозяин рассчитывает на свои силы, и стремится всё сделать для уюта в доме. Но, если нет разрешения, тогда запрещено и опасно выполнять весь монтаж газовой системы. Можно ограничиться доставкой и подготовительным этапом места для монтирования котла, прокладкой труб, а остальное предоставить мастерам газовой службы.

Выбор необходимого оборудования

При выборе котла, работающего на газовых баллонах, следует обращать внимание на его КПД. Этот показатель должен стремиться к 100%

Кроме того, он может отличаться газовыми горелками для отопления дома, которые бывают 2 типов:

  1. Надувные;
  2. Атмосферные.

В первом случае происходит сжигание топлива практически в полном объеме. Благодаря этому коэффициент полезного действия имеет максимальное значение. Дополнительная система автоматики позволит экономить расход топлива до 20%. Современные модели являются бездымоходными, что экономит не только личное время, но и финансовые затраты при сборке оборудования.

Все баллоны с газом должны быть промаркированы

При выборе отопления в пользу газовых баллонов следует обращать внимание, чтобы они были окрашены в определенные цвета (оранжевый и красный). Кроме этого они должны содержать специальные таблички, которые показывают порядковый номер и дату его заполнения (осмотра)

Использование баллонов без соответствующей маркировки категорически запрещено!

При соблюдении всех рекомендаций, можно получить эффективную и экономную отопительную систему. Она обеспечит теплом как частный дом для постоянного проживания, так и дачу с нерегулярным в ней пребыванием.

https://youtube.com/watch?v=Cw-ZDxwXE2A

Виды топлива и основные правила

  • запрещается газифицировать цокольные и подвальные помещения;

  • баллон устанавливают так, чтобы к нему был свободный доступ, обеспечивающий его осмотр и замену;
  • баллон лучше всего прочно прикрепить к стене, для чего можно воспользоваться специальными хомутами;
  • баллон располагают на расстоянии в один метр от электрического выключателя, газовой плиты, радиатора отопления.

Баллоны могут быть заправлены разными марками топлива:

  • техническим бутаном— обозначается аббревиатурой — Б
  • смесью пропана и бутана технической летней — СПБТЛ
  • смесью пропана и бутана технической зимней — СПБТЗ.

Соблюдение простых правил безопасности может сохранить вам жизнь.

7 Монтаж агрегатов

Установка отопительного котла, работающего на баллонном газе, представляет определенные сложности, поэтому такую работу должны выполнять исключительно специалисты. В последующем обслуживание техники также должны проводить профессионалы, имеющие соответствующее разрешение на работу с газом.

Баллон или группа баллонов подключается котлом с использованием специального редуктора, обеспечивающего пропускную способность на уровне 2 кубометра газа в час. Газовая емкость может иметь один клапан на все баллоны или отдельные регуляторы для каждой установки. При использовании редукторов значительно увеличиваются затраты на монтаж оборудования, но в таком случае обеспечивается максимально возможная безопасность его эксплуатации.

Емкости с баллонами устанавливают в тёплом отапливаемом помещении, проводя через стену патрубок, отвечающий за подачу газа к котлу. Располагать газгольдер необходимо таким образом, чтобы длина подающего патрубка была минимальной. Это гарантирует отсутствие проблем с давлением в системе, а котел будет гарантировано работать без перебоев даже при максимальном потреблении топлива.

Газовый котел на баллонном газе к тепловому контуру с радиаторами отопления подключается с помощью соответствующих фитингов и переходников. Необходимо правильно рассчитать длину трубопровода и количество установленных радиаторов. Такую схему должен планировать профессионал.

После установки оборудования выполняется пробный пуск, позволяющий определить отсутствие протечек газа. При необходимости интенсивность обогрева может увеличиваться или уменьшаться. Настраивается автоматика, которая позволяет оперативно изменять мощность котла, сокращая расход топлива и обеспечивая комфорт проживания в частном доме. В последующем потребуется на регулярной основе выполнять обслуживание техники, в том числе очищать горелку и перезаправлять газовые баллоны.

Такие теплогенераторы станут отличным решением для строений, где отсутствует подключение к центральному газоснабжению. Работа котла полностью управляется автоматикой, благодаря чему обеспечивается экономичность и универсальность его использования. Нужно лишь правильно подобрать агрегат с учётом его мощности и функциональности.

Особенности системы

Сегодня подключение газовых баллонов к системе отопления – часто встречающееся явление. Но у такого способа есть свои особенности, которые связаны с определенными свойствами сжиженного топлива.

Топливо

В баллоне находится смесь пропана и бутана. Газ сжижается и закачивается под высоким давлением в баллон. Сжиженное топливо занимает меньше объема, чем в газообразном состоянии. За счет этого в емкость можно заправить намного больше газа. В зависимости от сезона баллоны могут быть наполнены разными смесями:

  • СПБТЗ. Технический состав из пропана и бутана для зимнего применения.
  • СПБТЛ. Газовый «коктейль» из пропана и бутана, используемый в летнее время.
  • БТ. Технический бутан.

Принцип действия

Баллон с сжиженным газом подключается к оборудованию для отопления. Делается это через редуктор – устройство, которое служит для снижения давления. Газ выходит через редуктор, давление резко снижается и топливо из сжиженной консистенции переходит в газообразную. Поступая в котел, оно сжигается, выделяя тепло и отапливая дом через систему труб.

Оборудование

Чтобы сделать систему обогрева в частном доме «на баллонах», понадобится минимум оборудования:

  • газовый редуктор;
  • баллоны, закаченные сжиженным газом;
  • запорная арматура.

Баллоны подключаются к газовому котлу. Большая часть моделей котлов, предназначенных для работы на газе от магистрали, могут функционировать и на баллонном. Всё, что нужно сделать – поменять форсунки и при необходимости переналадить систему управления.

Выбор и эксплуатация газового котла

Как уже было сказано выше, нет необходимости искать «особый» котел отопления работающий на сжиженном газе — современные изделия могут работать как на природном газе, так и на сжиженном. Соответственно, при выборе котла следует исходить из общей площади отапливаемого помещения. Можно установить конвекционный или конденсационный котёл. Конвекционное устройство монтируется на стену, и при этом справляется с площадью до 300 м². Конденсационные котлы не только более мощные (отапливаемая площадь – не менее 400 м²), также они более экономичные.

Отдельно следует затронуть тему горячей воды. Многие пользователи специально устанавливают электрический бойлер, считая, что таким образом достигается большая экономия — такой подход неверный. Правильно будет приобрести двухконтурный газовый котёл. Расход газа при этом не сильно увеличивается, но качество горячей воды меняется разительно.

К популярным моделям двухконтурных котлов относится Buderus Logamax U072-24K — предназначен для работы как на природном, так и на сжиженном газе.

Газовый настенный котел Buderus Logamax U072-24K с закрытой камерой сгорания

Технические характеристики

Тип отопительного котла — газовый, конвекционный Горелка — газовая Количество контуров — двухконтурный Тепловая мощность — 7.20 — 24 кВт Тепловая нагрузка — 8 — 26.70 кВт Камера сгорания — закрытая Отапливаемая площадь — 250 кв.м КПД — 92 % Управление — электронное Установка — настенная Материал первичного теплообменника — медь Напряжение сети — однофазное Встроенный циркуляционный насос — есть Встроенный расширительный бак — есть, 8 л Топливо — природный газ, сжиженный газ Расход природного газа — 2.8 куб. м/час Расход сжиженного газа — 2 кг/час Номинальное давление природного газа — 10.50 — 16 мбар Допустимое давление сжиженного газа — 35 мбар Температура теплоносителя — 40 — 82 °С Температура в контуре ГВС — 40 — 60 °С Производительность горячей воды при t 30°C — 11.4 л/мин Производительность горячей воды при t 50°C — 6.8 л/мин Макс. давление воды в контуре ГВС — 10 бар Макс. давление воды в контуре отопления — 3 бар

Для того чтобы котёл функционировал исправно, следует правильно и своевременно проводить техническое обслуживание, в которое входят:

  • Замена теплоносителя в системе отопления (как минимум раз в 5 лет) если используются незамерзающие жидкости типа «Теплый дом» и т.д. При использовании в качестве теплоносителя воды, замены не требуется.
  • Чистка внутренних деталей котла от нагара.
  • Обслуживание теплообменника.
  • Замена (при необходимости) резиновых составляющих – колец, прокладок, втулок и т.д.

Котел на сжиженном газе

Природный газ на сегодняшний день является самым экономичным топливом для отопления и горячего водоснабжения дома. И когда газовая труба заходит в ваше домовладение, вопрос как и чем топить, обычно решается просто. Но, к сожалению, провести газ бывает не всегда возможно: большая удаленность от ближайшего газопровода, необходимость установки ГРП, небольшое число потребителей, в связи с чем, подключение газа становится слишком дорогим мероприятием.

Приходится искать альтернативные источники и одним из таких может стать сжиженный баллонный газ. Использование данного вида топлива имеет как положительные, так и отрицательные стороны.

Для начала стоит подумать о выборе котла. Параметров при выборе котла на сжиженном газе следует учесть множество: одноконтурный, только для отопления, или двухконтурный, для отопления и горячего водоснабжения, настенный или напольный, с открытой камерой сгорания или закрытой, мощность, КПД и т.д. Рассмотрим параметры, особенно важные для котла, работающего на сжиженном газе.

В первую очередь это возможность работы на низком давлении, дабы объем газа в баллоне был выбран по максимуму. Хорошим показателем будет являться возможность работы на давлении 3-4 мбар. Следующим важнейшим параметром является высокий КПД работы котла

Разумеется, это важно и при работе с сетевым газом, но, при использовании сжиженного, высокий КПД приобретает особую важность, при установке котла с низким коэффициентом полезного действия, использование баллонного газа перестает быть экономически целесообразным. У современных котлов, показатель КПД доходит до 90-95%. Для работы на сжиженном газе, достаточно заменить стандартные форсунки на специальные, имеющие меньший диаметр

Некоторые производители поставляют такие форсунки совместно с котлами, но если их в комплекте нет, приобрести можно отдельно. К котлу следует подключать не один баллон, а, как минимум, группу из 3-4, чтобы не менять баллоны через день

Для работы на сжиженном газе, достаточно заменить стандартные форсунки на специальные, имеющие меньший диаметр. Некоторые производители поставляют такие форсунки совместно с котлами, но если их в комплекте нет, приобрести можно отдельно. К котлу следует подключать не один баллон, а, как минимум, группу из 3-4, чтобы не менять баллоны через день.

Расчеты и практика использования показывают, что для отопления и горячего водоснабжения дома площадью 100 кв.м. достаточно 2 баллонов в неделю. Таким образом, для месяца эксплуатации котла в отопительный сезон, понадобятся 8-9 баллонов. Заправка одного баллона обойдется примерно 500 рублей, значит затраты на топливо составят 4000-4500 в месяц. Плюс добавятся расходы за доставку, если вы не будете возить баллоны сами. Сумма получается не маленькая, но другие источники энергии обойдутся едва ли дешевле.

Электрические котлы имеют достаточно низкий КПД, при большом потреблении элетроэнергии и их эксплуатация обойдется вам дороже котлов на баллонном газе. Кроме того, отопление вашего дома будет полностью зависеть от подачи электричества, и в случае перебоев с электроэнергией есть риск промерзания системы. Дровяное отопление также обойдется недешево плюс необходимость доставлять дрова в топку по мере их сгорания. То же и с углем.

Можно рассмотреть вариант установки котла работающего на дизельном топливе и, после газовых котлов, это один и самых приемлемых вариантов. Но дизель тоже достаточно дорогое топливо, дизельный котел коптит и требует хорошей вытяжки, менее надежен в эксплуатации и требует специального обслуживания, первоначальные затраты довольно велики: кроме котла придется установить емкость для хранения диз.топлива, фильтры очистки, влагоотделители.

Конечно у котлов, работающих на сжиженном газе, минусов тоже немало. Баллонов стоит иметь в запасе 8-10, дабы не производить заправку каждую неделю. Заменять и подключать баллон придется вручную, что сможет делать только достаточно физически сильный человек. Также необходимо соблюдать все меры безопасности при обращении с горючим газом, тщательно производите подключение баллонов и постарайтесь их не ронять.

Однозначно сказать, что баллонный газ является лучшей альтернативой сетевому, пожалуй, нельзя. Данная система имеет как плюсы, так и минусы, но если в недалеком будущем есть надежда провести сетевой газ, установка котла, работающего на баллонном газе, может стать оптимальным решением, так как переход на потребление от сети будет быстрым, несложным и практически без денежных затрат.

Как рассчитать расход топлива?

Формула расчета газа простая – на 10 м2 помещения нужно 1 кВт тепловой энергии. Для примера приведем расчет отопления для дома в 100 м2. При качественном утеплении, отсутствии панорамного остекления и большого количества дверей пригодится котел с показателем работоспособности в 10 кВт. Расход топлива для выработки 1 кВт составляет 0,12 кг/час. На 10 кВт-1,2 кг/час, в сутки это 28,8 кг (м3).

В одном баллоне объемом 50 л примерно 22 кг СУГ, чего хватит на неполные сутки постоянной работы котла, то есть в неделю для отопления дома в 100 м2 потребуется порядка 9 баллонов при круглосуточно включенном котле с загрузкой на полную мощность. Не учтена раздача ГВС (прогрев воды), а также проблемы с утеплением – в этом случае количество баллонов увеличивается.

Чтобы сэкономить на топливе, хозяину надо создать ряд условий:

  1. Тщательно утеплить строение, включая крышу, чердак, цоколь, входные группы, окна.
  2. Запускать работу оборудования на 100% мощности в период нахождения в доме людей. Днем и в ночное время обогрев следует снижать до 45–50%.
  3. Установить контуры теплого пола, куда тепло подается с низким уровнем прогрева.

В этом случае экономия достигает 50%, поэтому для отопления дома уйдет не более 8 кг/сутки. При соблюдении всех условий, на дом в 100 м2 с системой, оснащенной автоматическими выключателями, переводом режима работы в «половинный» режим хватит 3 баллонов газа в неделю. При температурных показателях за окном -20 С прогрев помещений будет достигать +22 С.

Специалисты советуют поддерживать минимальный режим прогрева теплоносителя в +5 С в домах временного проживания или на период длительного отсутствия хозяев в доме постоянной эксплуатации. Такого нагрева хватит для предупреждения размораживания сети с жидким теплоносителем, экономия значительная – одного баллона хватит на 7 дней.

Как произвести расчёт отопительной системы на газовых баллонах

Чтобы понять практичность и экономичность данной системы отопления, следует провести предварительные расчёты и ответить на важный вопрос: на какой промежуток времени хватает одного баллона?

Последовательность проведения расчёта, исходя из среднестатистических показаний:

  • Мощность котла должна соответствовать 1 кВт энергии на 10 м2 помещения. Для частного дома, общей площадью до 100 м2, необходимо приобрести газовый котёл, мощностью не менее 10 кВт. Установка радиаторов отопления, вместо обыкновенных многосекционных батарей, будет способствовать более быстрой передачи тепла по всей площади дома.
  • Для вышеописанного газового котла потребуется не менее 0,86 кг/ч сжиженного газа, учитывая тот факт, что КПД котла должен составлять не менее 90 %.
  • Отопительный сезон обыкновенно занимает не более 6 месяцев, иногда 7 (если апрель слишком холодный). 7 месяцев – 5040 часов. Конечно, котёл не будет всё это время работать с одной мощностью, для большей экономичности следует чередовать режимы работы.
  • В 1 баллон, ёмкостью 50 л, вмещается 21,2 кг сжиженного газа. Производится расчёт: 5040 умножают на 0,86 кг/ч и полученное значение делят на 21,2 кг газа. Окончательное значение (округлив в меньшую сторону) – 204 баллона на весь отопительный сезон. Данная цифра будет ещё больше, если вместо баллонов ёмкость 50 литров, использовать изделия на 27 литров.

Такие подсчёты очень поверхностны, ведь ни один пользователь не будет постоянно держать газовый котёл в режиме полной мощности. Но, исходя из данных значений, которые также следует умножить на цену за газ (добавить ещё транспортировку и заправку баллонов), можно принимать решение – стоит ли устанавливать газобаллонную отопительную систему.

Как осуществить

Произвести монтаж и запуск системы отопления, которая бы работала от газовых баллонов не сложно. Для этого необходимо приобрести следующее оборудование:

  • редуктор;
  • котел;
  • специальные форсунки для газа;
  • запорную арматуру;
  • баллоны объемом в 50 литров (около 4-5 штук);
  • рампы.

Газовые баллоны лучше всего монтировать в специальном коробе, сделанном из металла. При этом нужно отметить, что на фронтальной стороне такого короба должны быть сделаны отверстия для вентиляции и циркуляции воздуха. Резервуары в коробе необходимо размещать в горизонтальном положении. При этом короб, с установленными баллонами рекомендуется размещать на северной стороне дома, в самых затененных, скрытых от прямых солнечных лучей местах.

Чтобы теплообменник нормально функционировал, рекомендуется подключить к нему так называемую «батарею», которая представляет собой связку из 4 или 5 резервуаров с газом. Для обустройства выводящего газопровода нужно использовать трубу, толщина стенок которой составляет от 2 мм и более.

В районе, где труба пересекает стену, нужно установить специальную гильзу, диаметр которой больше размера трубы приблизительно на 2-3 см. Свободное пространство между краями гильзы и трубой необходимо заполнить монтажной пеной. Для подключения резервуаров с газом к системе отопления нужно использовать редуктор.

Заправлять баллоны газом более чем на 80% от их первоначального объема категорически запрещено. Это обусловлено тем, что при изменении температуры окружающей среды, газы, находящиеся в емкости могут расширяться и сжиматься. В случае повышения температуры окружающей среды, резервуар, заполненный газом более чем на 94% от своего первоначального объема, может взорваться.

Теоретическая часть

Обогрев производится при помощи газа:

  • бутана;
  • пропана.

Газ сжижается, загоняется в баллоны и в таком состоянии поставляется на производства и в частный сектор.

Так как в газообразном агрегатном состоянии газ занимает большой объем при малом количестве, то в результате его обработки большим давлением он переходит в жидкое состояние. Это позволяет закачать в баллоны газ большего объема.

Баллон подключается к отопительному котлу через редуктор (устройство для понижения давления в системе).

Редуктор для подключения

Газ, выходящий из баллона, проходит через редуктор и в результате быстрого снижения давления возвращается в свое первоначальное (газообразное) агрегатное состояние. В котле он сжигается, выделяя большое количество тепла.

Преимущества газобаллонного отопления дома

  • Топливо: чистое  (экологически) и отвечает всем нормативам и стандартам.
  • Автономность.
  • Относительная стабильность: давление в трубах не скачет и не меняется.
  • Простая эксплуатация и легкость в управлении.
  • Расходы топлива минимальны.

При строительстве новой и реконструкции старой постройки нужно скрупулезно продумать отопление дачи газовыми баллонами, которое в последние годы становится еще популярнее.

Кроме этого, от отопительной системы на газовых баллонах можно осуществить снабжение вашей загородной недвижимости горячей водой.

Газовое отопление загородного дома используют в случаях, когда нет возможности подключить дачу к магистральному газопроводу.

Отопление газовыми баллонами имеет высокий КПД, так как сжиженный  (природный) газ очень быстро, почти мгновенно, переходит из одного агрегатного состояния в другое (из жидкости в газ).

Котел, работающий на сжиженном газе

Такое отопление загородного дома газовыми баллонами по-настоящему является автономным, так как баллоны с природным газом можно привезти даже в избушку лесника и там организовать отопление от газового баллона.

Индивидуальное отопление загородного дома баллонным газом дает возможность:

  • прогревать внутренние помещения и комнаты;
  • использовать разогретую системой воду на свои непосредственные нужды (через теплообменник).

На сегодняшний день многие предпочитают использовать пропан-бутан в баллонах. Он наиболее востребован, так как у него больше преимуществ.

Таких как:

  • доступность;
  • высокая теплота сгорания;
  • безопасность;
  • простота эксплуатации;
  • долговечность оборудования;
  • возможность замены горелки на вариант для природного газа;
  • работа в автоматическом режиме.

Благодаря этим преимуществам владельцы загородной недвижимости имеют:

  • надежное;
  • экономически выгодное;
  • непрерывное отопление дома от газового баллона.

Большой плюс дает возможность включать автономное  отопление дома на газовых баллонах со сжиженным газом в любой  момент. И тогда, когда дом еще строится и когда дом уже давно построен и вы уже полностью в нем обжились.

Отопление газовыми баллонами возможно и тогда, когда вам стало неприемлемо экономически или эстетически использовать другие виды отопления. Например: дизельное топливо (дорожает с каждым днем); дрова (копоть, дым).

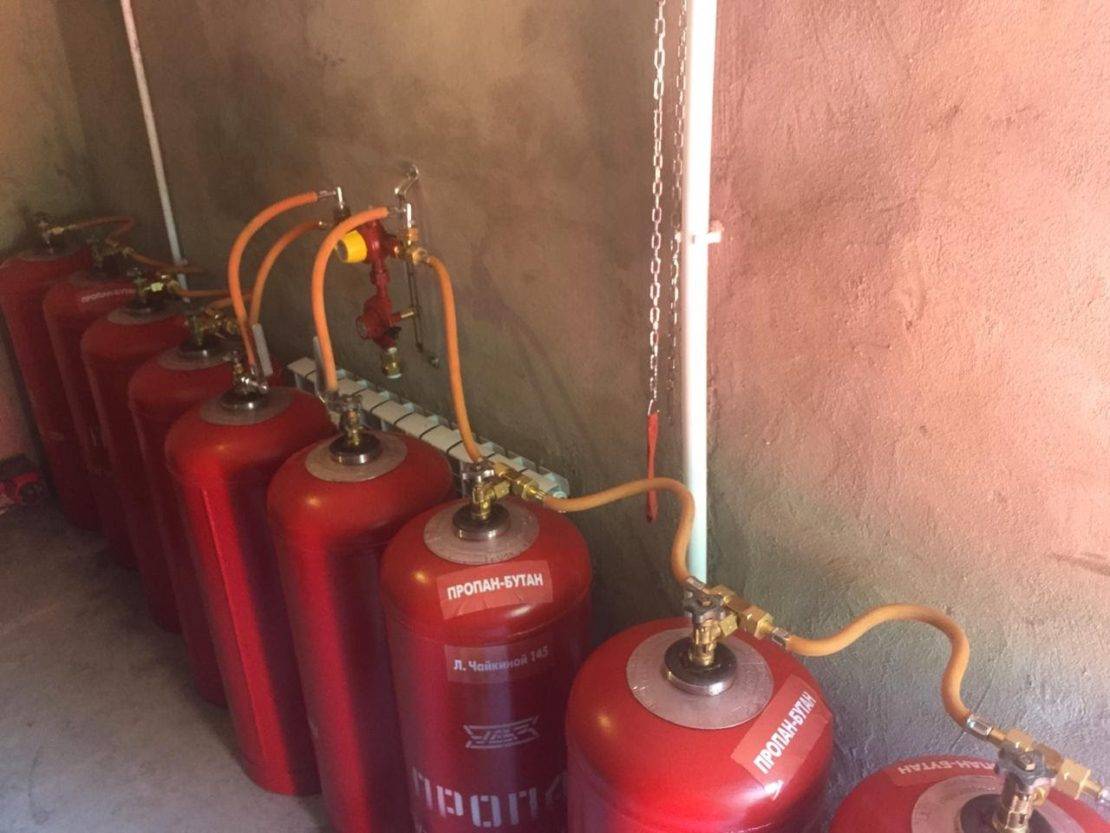

Соединение нескольких баллонов

Когда вы используете отопление на газовых баллонах, вы должны прислушиваться ко всем рекомендациям и советам мастеров и людей, которые используют  отопление на баллонном газе не первый год (см. Газовое отопление в деревянном доме: варианты реализации и техника безопасности)

Во многих магазинах можно приобрести горелку, рассчитанную на работу от баллонов со сжиженным газом.

Есть множество вариантов выбора, но лучше всего выбирать горелку мощностью примерно 10-20 кВт, в зависимости от общего объема прогреваемых помещений.

Баллон сжиженного газа подключают к купленной горелке через специальный редуктор (покупается отдельно), который должен расходовать от 1,8 куб/м до 2 куб/м в час (обычный использует 0,8).

Если использовать горелку, которая рассчитана на работу от магистрального газа — возникнет необходимость регулировки клапана для пропорциональной  подачи газа, так как давление в магистрали на порядок ниже и отверстие в клапане больше.

К каждой горелке, которая рассчитана на отопление дома баллонным газом прилагается инструкция, в которой вы найдете описание этой регулировки.

Можно, конечно, применить и газовую плиту старого, советского образца (для экономии), но в ней также придется заменить жиклер (см. фото)

Жиклеры газовой плиты

на  другой (с более мелким отверстием).

Все методы, способы и инструкции, как это осуществить вы можете найти в статьях и на форумах в интернете или посмотреть видео о переустановке жиклеров.

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

  • газовый котел, оснащённый форсунками;
  • редуктор, отвечающий за преобразование и поддержание давления;
  • рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
  • запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

Особенности отопления от газовых баллонов

В качестве теплового источника применяются бутан либо пропан. После того как газ сжижают, его перегоняют в баллоны. Затем их подсоединяют к системе отопления через редуктор — устройство, понижающее давление.

В процессе прохождения через него газ вновь принимает своё природное состояние. Затем сжигается в котле, отдавая большой объём тепла.

Причины выбора

  • Невысокая стоимость;
  • малый расход топлива даёт большое количество тепла;
  • подключение такой системы отопления допустимо в любое время и после эксплуатации иных видов котлов;
  • применение такого вида топлива допустимо в любой местности и постройке.
