Система инфракрасного пленочного обогрева Ориент

Расчет пленочного материала для потолка

Представляем образец, как рассчитать ПЛЭН для греющего потолка.

Условия:

  1. Общая отапливаемая площадь 100 кв.м.
  2. Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
  3. Высота потолка: 2,7 м.
  4. Выделенная мощность 15 кВт.

Рекомендуемая минимальная удельная мощность ПЛЭН на 1 кв.м = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать ПлЭн 150, 170 или 180 Вт/кв.м. К примеру, ПЛЭН 170 Вт/кв.м.

При данной мощности необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м ПлЭн.+

Достоинства ПлЭн

Следует отметить, что инфракрасное отопление ПлЭн имеет значительно больше преимуществ, чем любая другая система, как показывают отзывы. В частности:

  • ПлЭн не влияют на уровень влажности в помещении, не сжигают кислород;
  • в случае если монтаж и эксплуатация нагревателя выполняются в соответствии с инструкцией, система с легкостью прослужит минимум 30 лет;
  • система отопления ПлЭн не требует какого-либо сервисного обслуживания;
  • система более экономична, поскольку на отопление тратится значительно меньше ресурсов;
  • ПлЭн довольно быстро окупается – всего за 1.5-2 года;
  • при необходимости пленочные системы отопления можно легко демонтировать собственными руками и установить в любом другом подходящем месте;

Монтаж ПлЭн довольно простой

  • система не выделяет вредных элементов;
  • бесшумный уровень работы;
  • ПлЭн имеет защиту от поражения электротоком при случайно прикосновении;
  • система полностью пожаробезопасна;
  • ПлЭн является наиболее экологичным способом отопления;
  • пленка имеет минимальную толщину – она не занимает полезного пространства;
  • уровень электромагнитного излучения ПлЭн не превышает норму, допустимую для используемых в жилом помещении приборов;
  • инфракрасное пленочное отопление не портится при перепадах напряжения или его отключении;
  • инфракрасное излучение препятствует возникновению сырости  и плесени на стенах помещения;
  • ПлЭн имеет высокую скорость обогрева – предметы в комнате становятся теплыми спустя небольшой промежуток времени после включение прибора;
  • устройство имеет автоматизированную систему, которая позволяет с легкостью контролировать температуру в помещении;
  • «дежурный» температурный режим поддерживается на уровне +10°C;
  • пол в обогреваемом помещении всегда теплый – это способствует снижению количества простудных заболеваний у жильцов дома.

Технические характеристики ПлЭн (на 1 м2):

  • уровень КПД – 89-90%;
  • класс защиты IP67;
  • используемое напряжение – 220В;
  • электрическая мощность ПлЭн – 170 Вт;
  • потребляемый ток – 1,2 А;
  • волна излучения имеет среднюю длину в 10 мкм;
  • поверхность ик отопление ПлЭн нагревается до температуры 45-50°;
  • на сегодняшний день в продаже присутствует полотна шириной – 33 см, 51 см и 65 см;
  • длина полотна варьируется от 1 до 5 м;
  • толщина пленки составляет всего 0,55 мм;
  • вес ПлЭн составляет 550 г/м2.

На сегодняшний день ПлЭн является новой системой отопления, популярность которой стремительно растет. И это неудивительно, поскольку, обладая внушительным перечнем достоинств, такая система практически не имеет недостатков. Применение ПлЭн – лучшее решение для тех, кто максимально ценит тепло и комфорт в собственном доме, заботится о своем здоровье и здоровье близких. На видео можно посмотреть, как производится монтаж ПлЭн.

https://youtube.com/watch?v=Enlhkv0WhQY

Электроприборы для ИК обогрева

Аббревиатура ПЛЭН означает «пленочный лучистый электронагреватель» либо просто «пленочный электронагреватель». Использовать нагревающую ИК-пленку допустимо в качестве и дополнительного, и основного источника тепла.

Фактически это пленка с внутренними нагревательными элементами, излучающими инфракрасные волны в результате прохождения по ним электрического тока.

Преимущества инфракрасного принципа

Нагрев воздушных масс в помещении от того или иного источника может осуществляться за счет:

  • теплопроводности;
  • конвекции;
  • теплового излучения.

Первые два принципа теплоотдачи используются в водяных и масляных радиаторах, а также вентиляторах с нагревательными спиралями.

В них сначала с помощью теплоносителя или ТЭНа нагревается некая рабочая поверхность, от которой затем осуществляется нагрев комнатного воздуха в непосредственной ее близости. Потом с помощью естественной или принудительной конвекции происходит воздухообмен уже по всей комнате.

Тепловое излучение подразумевает передачу тепла от источника с помощью электромагнитного излучения инфракрасного спектра. Воздух непосредственно от ИК-лучей нагреться не может.

Они способны нагреть лишь поверхности из твердых материалов. То есть сначала в результате работы системы отопления ПЛЭН происходит нагрев мебели и отделки в комнате, а затем уже они отдают тепло воздуху.

\

Инфракрасное тепло – это электромагнитные волны в диапазоне 0,74–2000 мкм. Если посмотреть на Солнце, то порядка 40% его излучения на Землю приходится на видимый свет, а около 10% и 50% соответственно на УФ и ИК лучи.

Пленочные электронагреватели ИК типа генерируют тепловую энергию, имеющую длину волны в районе 9,2 мкм. Для человека такие лучи полностью безопасны, естественны, так как более всего напоминают «солнечный свет». Ведь само по себе человеческое тело излучает тепло инфракрасного спектра с длиной волны 9,6 мкм.

Устройство пленочной системы обогрева

ИК пленочные электрообогреватели включают три основных элемента:

  • нагревательный;
  • передающий;
  • излучающий.

Первый преобразует энергию электрическую в тепловую. Второй распределяет образованное тепло по всей площади ПЛЭНа, а третий излучает инфракрасные лучи.

\

Нагревающий элемент в ПЛЭНе делается из проводника с высоким сопротивлением. Обычно это тонкая полоска из нихрома (из него выполняются спирали в ТЭНах) либо углерода. При этом практически все производители пленочных ИК обогревателей сейчас перешли на второй вариант. Карбон более экономичен, дешев и эффективен.

Передающий элемент представляет собой слой алюминиевой фольги, которая отличается высокой теплопроводностью. Она располагается с одной либо двух сторон ИК-пленки. Также ряд производителей вовсе не используют алюминий, полагаясь только на излучающий материал.

Верхний слой рассматриваемого пленочного обогревателя с обеих сторон выполняется из ПЭТ (полиэтилентерефталата). Пленка из этого термопластика обладает высоким коэффициентом ИК-излучения, спокойно выдерживает температуры до +2000С и является отличным диэлектриком.

Пленка зачищает внутренние нагревательные элементы от конденсата и влаги, формирует из разрозненных компонентов единую греющую систему, а также сводит риск поражения человека током практически к нулю.

\

Расчет и монтаж пленочного ИК обогревателя производятся с учетом, что пленка будет работать на нагрев не постоянно, а короткими интервалами от нескольких секунд до нескольких минут.

То есть, такой инфракрасный нагреватель быстро поднимает температуру поверхностей в комнате до требуемых показателей, а потом выключается терморегулятором. И затем вновь запитывается от электросети лишь время от времени по мере охлаждения комнатного воздуха.

Сфера применения инфракрасного ПЛЭНа

Пленочные лучистые электронагреватели чаще всего применяются как довесок к водяному отоплению. В южных регионах они могут служить в качестве основной отопительной системы. Надо лишь правильно рассчитать нужную для требуемой ситуации площадь инфракрасной пленки.

\

Инфракрасные пленочные нагреватели допустимо устанавливать в:

  • жилых загородных домах;
  • городских квартирах;
  • банях и саунах;
  • производственных и складских помещениях;
  • дворах для содержания животных;
  • гаражах с отоплением и без;
  • теплицах и т.д.

Принципиальных ограничений для использования рассматриваемых низкотемпературных электронагревателей нет. Единственное ограничение для устройства инфракрасного отопления – помещение должно быть с габаритами по высоте до 3-х метров. Если потолки выше, то потребуется устанавливать высокотемпературные и более дорогие модели инфракрасных обогревателей.

Энергосберегающее отопление ПЛЭН: что это такое, принципы работы

ПЛЭН — система отопления, основанная на использовании физических процессов теплообмена. Эффект сравнивают с теплом солнца. Имеет многослойную структуру.

Между двумя слоями лавсановых плёнок располагается специальная алюминиевая фольга с отражающей поверхностью, а между слоями фольги — резистивные элементы. Толщина плёночных нагревателей составляет 1—1,2 мм.

Лавсановые плёнки выполняют две функции — электроизолирующую и декоративную. При включении системы в сеть электрический ток поступает к электрическим нагревателям, разогревающим фольгу, которая отражает инфракрасные волны длиной 9,4 микрометров. Эти волны невидимы человеческому глазу, но хорошо ощутимы как тепло. В результате теплообмена между поверхностью ПЛЭН и декоративным покрытием (напольным, потолочным или настенным) тепло распространяется по всему помещению.

Максимальная температура, которой достигают электронагреватели — 45 °C. Благодаря этому ПЛЭН считается одной из наиболее безопасных систем отопления.

Плёночные электронагреватели выполняют роль как основного отопления, так и дополнительного. Плёнки устанавливаются на любой ровной поверхности как горизонтальной, так и вертикальной и даже наклонной. Благодаря своим особенностям ПЛЭН сохраняет ощущение тепла и уюта в доме.

Технические характеристики

Параметры ПЛЭН приведены в таблице:

ПоказательХарактеристикиЗаявленные данные
МатериалНагревательСпециальный сплав
ИзоляцияТрёхслойный ПЭТ
ОтражательАлюминий
Масса1 м. квадратный550 г
Толщина0,4 мм
Температура, макс.45 °С
Потребляемая мощность 150—175 Вт/м. квадратный
КПД98%
Срок эксплуатации>50 лет

В зависимости от высоты помещения выбирается мощность. Обусловлено это тем, что часть излучения рассеивается в воздухе, вследствие чего тепло, поднимающееся снизу, не будет достигать цели. Производители рекомендуют при высоте до 3 м использовать ПЛЭН мощностью 125 Вт на квадратный метр. В остальных случаях — 150 Вт на квадратный метр.

Фото 1. Рулон пленочного инфракрасного электронагревателя. Материал можно разрезать при помощи обычных ножниц.

Принцип работы

Каждый инфракрасный пленочный обогреватель работает на основании принципа передачи тепловой энергии находящимся близко предметам, которые затем отдают ее в окружающее пространство. От данного вида излучения воздух не прогревается. Эти лучи способны согревать исключительно плотные материалы, отдающие тепло воздуху, находящемуся внутри помещений.

Данный способ обогрева обеспечивает условия для равномерного распределения теплых воздушных масс, а также для рационального использования электротока и повышения КПД системы теплоснабжения в целом.

Резистивные нагревательные пленочные элементы, из которых состоят инфракрасные системы, крепятся на фольгу. С двух сторон их защищает ламинированная пленка. В результате получается тонкая конструкция, толщина которой не превышает 1,5 миллиметра.

Готовые пленочные маты укладывают параллельно относительно друг друга. Их подбирают так, чтобы они закрывали всю площадь обогреваемого напольного покрытия. Маты подключают к блоку питания согласно параллельной схеме – каждый отдельно. Благодаря такому способу монтажа система сможет функционировать даже, когда один из элементов выходит из строя.

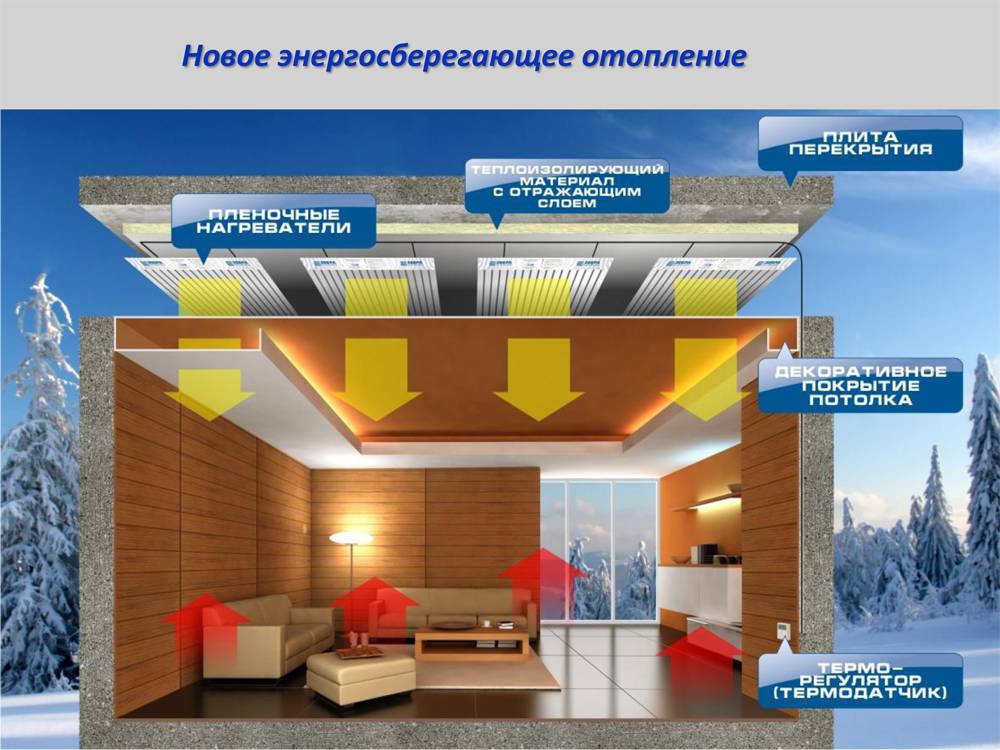

Монтаж отопления ПЛЭН

Установка отопления системы ПЛЭН в доме достаточно проста, ее может произвести каждый даже при отсутствии начальных знаний установки систем отопления. Для этого достаточно иметь обычный набор монтажных инструментов, инструкцию и пару фото для наглядного примера. А по времени это занимает не больше, чем обклеить потолок обоями.

Принципы монтажа ПЛЭН к деревянному потолку слегка отличаются от принципов крепления к бетонному потолку.

К деревянному потолку изолирующий материал крепится небольшим слоем с помощью специальных строительных скоб и степлера. Затем к изолирующему слою прикрепляют листы системы ПЛЭН

Важно во время крепления не задеть проводники. Занимаемая отопительными листами площадь не должна быть меньше 80% от общей

Монтаж отопления ПЛЭН. Нажмите на фото для увеличения.

Если потолок бетонный, то прежде всего на него крепится деревянная обрешетка, а уже только потом на решетку закрепляется изолирующий слой, к которому впоследствии приделывается система ПЛЭН.

В заключение установки потолок декорируется любым желаемым материалом, кроме зеркальных и металлических структур. Можно поклеить обои, выложить потолочную плитку, пластиковые панели, натяжной потолок или сделать конструкцию навесного потолка.

Электрические провода, выходящие от нагревательных дорожек отопления, выводят к общему кабелю и соединяются с терморегулятором, который желательно устанавливать в самом прохладном месте комнаты, то есть с теневой стороны. Таким образом, при достижении минимальной допустимой температуры воздуха в комнате система отопления ПЛЭН включается и нагревается автоматически.

Особенности установки пленочной ИК системы отопления

Производитель уверяет, что его продукция будет функционировать рационально, экономно и эффективно

Но важно понимать, что это действует только при конкретных условиях. Если здание лишено утепления, то ждать от системы отопления пленками ПЛЭН ошеломляющих результатов не стоит

Какие требования нужно выполнить для получения хорошей отдачи от ИК отопления?

Рекомендуем: Разновидности инфракрасных панелей отопления

Одним из главных является полноценная теплоизоляция стен, дверей, окон в здании. Что касается теплоизоляции стен, то здесь есть некоторые особенности. Утепление стен должно выполняться с внешней стороны дома. Для этого могут применяться разные материалы: сэндвич-панели, теплоизоляция+штукатурка. Если утеплять стены с внутренней стороны, то отопление ИК будет бесполезным.

Стены, оборудованные теплоизоляцией, не будут работать слажено с системой отопления и отдавать тепло, так как изолятор будет всячески сопротивляться этому. Для установки продуктивной отопительной системы не нужно полностью покрывать пол или накрывать потолок пленкой ИК. Если вы планируете делать основное отопление, тогда лучше покрыть до 80% площади пола или потолка. Если дополнительное – достаточно покрыть 30% площади. Главное – грамотно рассчитать высоту крепежа терморегулятора.

Установка пленочного ИК-обогревателя

Если это потолок, то установка пленки должна быть на высоте 1,6 м от расстояния пола. Если это пол – то пленка должны быть на 15 см выше. Если вы сделаете ошибку в расчетах высоты крепления устройства, то оборудование будет функционировать неправильно. Еще одним важным моментом считается снабжение для комплексной работы системы мощностью тока

Это важно сделать, иначе экономичность ПЛЭН уменьшится. Для решения такой проблемы подойдет установка блоков распределения нагрузки

Устройство способствует включению разных контуров систем отопления, поднимая показатель мощности.

Установка пленочного нагревателя должна осуществляться на особую подложку. Она имеет отражающие характеристики и не даст основанию, на котором лежит пленка, забирать инфракрасное излучение. Оно идет в противоположную сторону, позволяя получить максимально продуктивную работу устройства. Без этой подложки половина ИК волн забирается основанием, что приведет к существенным энергозатратам.

Еще одним ключевым моментом считается высота помещения, которое планируется отапливать, при условии крепления системы на потолке. Базовые модели пленочных излучателей созданы для того, чтобы инфракрасная волна будет проходить расстояние не больше 3,5 см. Если оно больше, то излучении не попадает на нужное поле. И тогда система не будет правильно функционировать. Если в комнате высокие потолки, тогда выбирать необходимо напольный способ установки или покупать мощные нестандартные модели ИК обогревателей.

Рекомендуем: Особенности инфракрасного гипсокартонного отопления

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Преимущества и недостатки пленочных теплых полов

Как и другие виды теплых полов, системы инфракрасного обогрева пола имеют свои плюсы и минусы, которые важно учитывать перед их установкой в помещении.

Основные преимущества инфракрасных теплых полов следующие:

  • простота в установке, отсутствие необходимости в специальных инструментах;
  • малая толщина плёнки, позволяющая укладывать её не только под паркет или пол, но также под линолеум, ковролин и т. д.;
  • естественный прогрев помещения без высушивания воздуха;
  • универсальность для любых видов квартир, частных домов и помещений;
  • удобство в эксплуатации;
  • возможность обогрева локальных зон;
  • бактерицидное воздействие на воздух в помещении;
  • отсутствие выгорания или деформирования коврового покрытия;
  • нейтрализация запахов в помещении благодаря ионизации воздуха;
  • экономичность, низкое потребление электроэнергии;
  • невысокая стоимость, которая значительно ниже по сравнению с прочими отопительными системами;
  • быстрый обогрев помещения при минимальных потерях тепла;
  • возможность быстрого демонтажа;
  • длительный срок эксплуатации.

Недостатков инфракрасного теплого пола значительно меньше, но они тоже есть:

  • зависимость от электрической энергии, что особенно значимо при перебоях с электроэнергией в зимнее время;
  • нагревание плотно прилежащих к полу предметов и мебели (этот недостаток общий для всех видов теплых полов, но его можно избежать, поставив мебель на ножках);
  • относительно низкая степень защищенности от влаги, вследствие чего не следует укладывать инфракрасный теплый пол в местах с повышенной влажностью;
  • повышенное энергопотребление при необходимости обогрева больших площадей, когда для каждого помещения инфракрасную пленку приходится укладывать отдельно;
  • возможность проблем с электрооборудованием при сильных скачках напряжения.

Виды инфракрасных пленок и технические характеристики

Данный материал от разных изготовителей отличается внешними показателями и техническими особенностями.  Инфракрасные пленки можно разделить на две группы:

  • высокотемпературные – разогреваются до 55 градусов, устанавливаются под плитку и керамзитовое покрытие;
  • низкотемпературные пленки (Heat-Plus, Rexva Xica и пр.) – разогреваются не более, чем на 27 градусов, подходит для ламината и паркета.

Кроме того, основными различиями считаются:

  • показатель мощности;
  • максимальный температурный режим нагрева;
  • параметры толщины и ширины;
  • способ нанесения излучающих элементов – сплошным слоем или полосками;
  • сфера применения.

Установка, монтаж и подключение

Смонтировать пленочный пол в своем доме или квартире достаточно просто. Для этого необходимо соблюдать технологию его укладки и учесть особенности напольных покрытий, которые будут эксплуатироваться совместно с ним.

Плитка

Для этого понадобятся:

  • Комплект инфракрасного теплого пола.
  • Теплоотражающий материал.
  • Монтажная сетка, не проводящая ток.
  • Провода.
  • Цементно-песчаный раствор.
  • Плиточный клей.
  • Керамическая плитка.

Последовательность выполнения работ:

  1. Устанавливается терморегулятор.
  2. На очищенное и выровненное основание укладывается теплоотражающий материал. Сверху на него настилается нагревательная пленка. Ее полосы располагаются параллельно друг другу, встык.
  3. Нагревательные элементы соединяются меду собой и подключаются к терморегулирующему устройству. Линии отреза пленки тщательно изолируются.
  4. Устанавливается монтажная сетка.
  5. Заливается тонкий слой стяжки, чтобы она чуть-чуть прикрывала пленку.
  6. Устанавливается температурный датчик. Проверяется работоспособность системы.
  7. Производится укладка плитки.

Ламинат

Укладка теплого пленочного пола под ламинат производится в аналогичном порядке, за исключением того, что в этом случае стяжка не делается.

Процесс монтажа:

  1. На выровненное основание, очищенное от пыли и мусора, укладывается слой гидроизоляции.
  2. На него укладывается теплоизолятор с фольгированной поверхностью, в местах стыков склеивающийся при помощи скотча.
  3. Устанавливается терморегулятор.
  4. Производится раскладка полос теплого пола.
  5. Медные контакты закрываются специальными зажимами, к которым присоединяют провода.
  6. Места разрезов изолируют.
  7. Подключаются провода и терморегулятор.
  8. Укладывается плотная полиэтиленовая пленка.
  9. Производится укладка ламината.

Паркет

При выборе в качестве финишного покрытия паркета или паркетной доски монтажные работы по установке теплого пленочного пола производятся в том же порядке.

Под покрытие из паркета, на панели теплого пола укладываются листы фанеры или ДСП. При этом укладка паркета должна производиться «плавающим способом», чтобы при изменении температуры материал мог двигаться и «дышать».

Формы выпуска пленочных обогревателей, представленные на российском рынке

Чаще всего пленочные обогреватели для отопления выпускаются в форме прямоугольных пластин, вроде тех, которые используются для систем теплого пола. А вот потолочное инфракрасное отопление может быть выполнено в форме декоративной сетки. Умельцы уже научились располагать ее таким образом, чтобы между сеткой и потолком можно было разместить светодиодную подсветку, однако такой вариант довольно сложен и требует приобретения световой полосы с достаточно серьезными техническими характеристиками, которая стоит недешево.

По стенам гаража ПЛЭН отопление порой просто необходимо

Отдельные замечания и рекомендации по эксплуатации

  • Ожидать высокой эффективности от плёночных ИК-обогревателей, как и от любых других отопительных агрегатов, в отсутствие теплоизоляции ограждающих конструкций жилья не следует.
  • Утверждения маркетологов о длине волн ПЛЭНа в 8 мкм, якобы оптимальной для восприятия человеком, не соответствуют действительности – излучение ИК-обогревателей всегда находится в определённом диапазоне и не может состоять из волн какой-то одной длины.
  • Установка ПЛЭН в одном помещении, даже на всей площади ограждающих конструкций, не решит для дома проблему обогрева других комнат.
  • Работа ПЛЭН не сопровождается снижением кислорода в воздухе комнаты, поэтому частоту проветривания помещений при использовании плёночных обогревателей увеличивать нет необходимости.
  • Отключение системы ПЛЭН на летний период не обязательно – достаточно выставить на термостате нужное значение температуры.
  • Заявляемая производителями долговечность инфракрасных плёночных обогревателей (до 50 лет) – величина гипотетическая, так как ПЛЭНы начали выпускаться сравнительно недавно.
  • Требования безопасности бытовых электроприборов, в том числе плёночного типа, изложены в ГОСТ Р 52161.2.96-2006.

Принципы работы

Функционирование ИК теплых полов, как это понятно из названия, основано в первую очередь на использовании инфракрасного излучения. Структура системы довольно проста: она состоит из электродов и специального покрытия, в которое встроены полосы, проводящие электрический ток. Прохождение тока через покрытие сопровождается излучением инфракрасных волн, что приводит к обогреву не только самого пола, но и всего помещения в целом.

Еще одним механизмом обогрева, посредством которого инфракрасные покрытия выполняют свою функцию, является теплопередача. Прохождение электрического тока через элементы теплого пола приводит к его нагреванию, после чего тепло передается напольному покрытию и воздуху в помещении.

Наконец, важную роль в осуществлении отопительной функции играет и процесс конвекции. Холодные слои воздуха возле пола нагреваются и поднимаются вверх, замещаясь новыми порциями холодных воздушных масс. Таким образом, непрерывно происходит постепенное прогревание всего воздуха в комнате.

Установка системы отопления ПЛЭН

Произведя необходимые замеры и изучив отзывы о данном виде отопления, можно приступать к приобретению и монтажу ПЛЭН. Прежде всего, нужно решить, где будут располагаться  модули и какую часть помещения отапливать. Вариантов достаточно много: пол, потолок, стены, полный или зонированный обогрев. При этом устанавливать дома ПЛЭН отопление можно практически под любые поверхности, так как ИК-лучи имеют высокую проникающую способность. И почти все декоративные поверхности легко проницаемы для них. Исключение составляют некоторые виды штукатурки. Но поскольку монтируют пленочные обогреватели обычно на пол или потолок, этим можно пренебречь.

Укладка материала должна производиться с соблюдением определенных правил

Не составит труда установить ПЛЭН своими руками. Для этого нужно освободить поверхность, закрепить отражающую пленку и установить поверх него ПЛЭН. Поскольку излучение ИК-лучей происходит во всех направлениях, под ПЛЭН укладывают специальный экранирующий материал, который будет отражать тепло вовнутрь помещения, что повышает КПД и препятствует «обогреву улицы».  Согласно отзывам произвести монтаж ПЛЭН отопления можно без специальных строительных навыков. Достаточно следовать инструкции и соблюдать некоторые простые правила:

  • не подключать ПЛЭН до установки, то есть в рулоне;
  • использовать сертифицированную продукцию;
  • при планируемом полном обогреве помещения достаточно 70-80% покрытия площади пленочным ИК-обогревателем;
  • модули укладывают на расстоянии 10-15 см друг от друга и от стен;
  • следует избегать механического воздействия на ПЛЭН как до, так и после укладки;
  • если покрытие монтируется на пол, то нужно предусмотреть дальнейшее размещение тяжелой мебели и избежать установки модулей ПЛЭН под нее.

В целом можно сказать, что монтаж достаточно прост, а предусмотреть и рассчитать все финансовые затраты поможет анализ особенностей.

Конструктивные особенности ИК обогревателя

В конструкциях ИК систем присутствуют само собой нагревательные элементы. Из себя они представляют резистов, выполненный из сплава графита и металла. Именно он и превращает получаемую электроэнергию в тепло. Давайте более детально рассмотрим как он устроен.

Состоит из узеньких полосок, между которыми расположены слои пленок, состоящие из полиэстера. А сам нагревательный элемент, о котором мы уже говорили, покрыт алюминиевой фольгой. Именно из-за этой особенности, обогреватель и дает равномерный обогрев.

Что касается внешней части, то там расположены контакты. Как раз через них и происходит подключение к электричеству. Данная конструкция состоит из контура, который еще и автономный. Осуществлять контроль за ним, можно при помощи термодатчика, и непосредственно управляющего цилиндром.

После того, как происходит нагрев до нужной температуры, питание прекращается. А сам излучатель нагревает до температуры не выше 45 градусов. Естественно каждая модель будет отличаться друг от друга, и где-то температура нагрева будет больше, меньше. Что касается размеров. Пленочные части в размерах бывают от 30 до 120 сантиметров, а в ширину до 5 метров.

Естественно все зависит так же от модели. Одна пленочная деталь достигает массы в 400 грамм. Мощность потребления 1 такой пленки достигает диапазона от 80 до 350 Вт. Отметим, что есть отличные модели, такие как ПЛЭН, Зебра. Они довольно востребованные на рынке.

Производители так же позаботились, об устойчивости и против влаги. Именно благодаря дополнительной защите, и наличии заземления, пленочные части могут использоваться в помещениях, в которых есть большой уровень влаги!

Само собой, производитель, такой как Зебра, позаботился еще и том, чтобы был слаженный режим работы устройства

Особенно это важно, когда есть вероятность резких перепадов в сетях

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
