Почему падает давление в котле отопления: частые причины неисправностей и варианты их решения

Почему падает давление воды в системе отопления и как его поднять?

Иногда случается, что ваш котел сбрасывает давление и выключается. Рассмотрим несколько причин почему котел не держит давление в отопительной системе и как это можно исправить.

Если постоянно, даже после подпитки, происходит снижение напора, возможно, у вас подтекают радиаторы в системе отопления. На первый взгляд вы можете этого не обнаружить, так как течь будет незаметной, если батареи горячие и влага на них испаряется.

Возьмите бумажную салфетку и протрите ею места соединений, подключения кранов, стыки. Посмотрите на пол, возможно, вы сможете обнаружить высохшие лужицы. Если ничего не обнаружили, можно воспользоваться компрессором.

Батареи отсекаются от котла при помощи  вентилей, из радиаторов сливается вода, при помощи шлангов к сливным кранам подключается компрессор и прокачивается воздух. В местах, где есть свищи, или другой дефект, вы услышите характерный звук.

При помощи пакли или герметика устраните протекание, если виноват кран, замените его. Если же ваша отопительная система вмонтирована в стену и на ней не проявляются мокрые пятна,  придется обратиться к специалистам, так как обнаружить течь можно только при помощи тепловизора. Тепловизор сможет  обнаружить проблемные места. Для устранения протечки в этом случае придется вскрывать проблемный участок.

Еще одной причиной низкого напора в системе может быть неверно подобранная мощность агрегата. Основным параметром при расчете является объем помещения и наличие стандартных радиаторов. Если же у вас вместо радиаторов установлены обычные трубы, объем жидкости в них будет больше, соответственно, и объем расширяемой жидкости тоже будет больше.

Почему падает давление в системе отопления, как его повысить

Самое распространённое и банальное основание падения давления — отключение электричества.

При частых отключениях решается она путём дополнительной установки альтернативного источника электроэнергии.

Если же отключение света происходит редко и лишь в аварийных ситуациях, то возникшая неприятность решится самостоятельно после его включения.

В случае отключения электричества рекомендуется проверить давление, которое показывает датчик. Нормальным его значением считается 2 атм., при более высоком возникает риск разгерметизации конструкции отопления. При подаче воды и включении питания это значение должно быть 1,5 атм.

Внимание! Длительное отключение питания может привести к разморозке радиаторов. Такая ситуация опасна дорогостоящим ремонтом и заменой большого количества оборудования

Течь в отопительной системе

Не менее распространённая проблема — появление течи. Она может себя проявить как в открытом, так и в труднодоступном месте. Найти её можно по характерному свисту, который создаётся выходящим воздухом, а также при обмазывании стыков и других проблемных мест мыльным раствором. О наличии микротрещины будут свидетельствовать появление мыльных пузырьков воздуха.

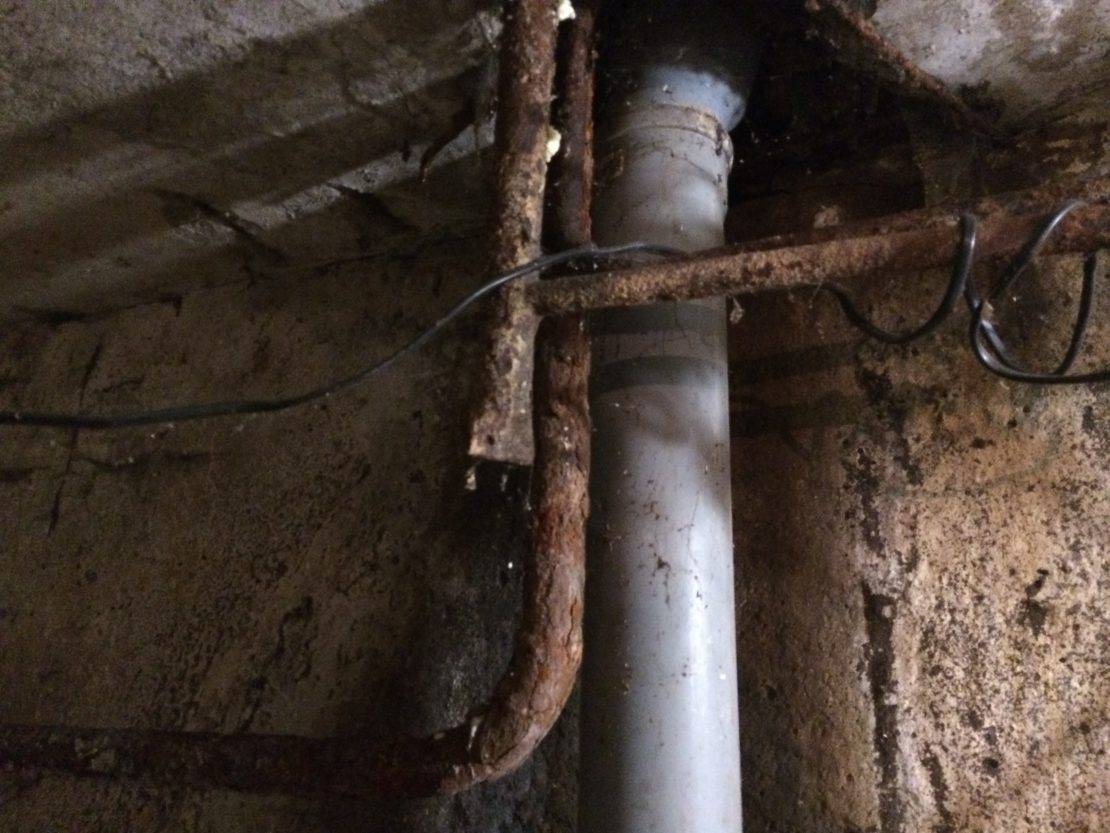

Фото 1. Течь в трубе системы отопления. Образование протечки может стать причиной понижения давления.

Течь может возникнуть внутри тёплого пола, когда случайным образом нарушается целостность одной из веток. Такую причину падения давления легко обнаружить по образовавшемуся мокрому пятну на напольном покрытии или появлении небольшого фонтана воды. Для устранения этой проблемы потребуется разобрать часть пола и установить в месте поломки специальную муфту. Такие ремонтные работы требуют особых навыков и опыта, из-за чего их рекомендуются выполнять только профессионалам.

Выход воздуха из расширительного бачка, но нет протечек

Спустя несколько месяцев после запуска отопительной системы, может начать снижаться давление и причиной тому — выход воздуха из расширительного бака. В верхней части этой конструкции находится ниппель, через который осуществляется постепенное стравливание воздуха. Его полный выпуск происходит лишь тогда, когда ёмкость бака полностью заполнится теплоносителем.

Для нормализации показателей принимаются меры по снижению попадания воздуха. Для этого потребуется:

Грамотное создание схемы отопления и введение по ней отопительной системы в эксплуатацию

Работу должен выполнять профессионал, обращая внимание на все соединения и элементы конструкции отопления. Допущенные на данном этапе ошибки требуют больших финансовых затрат и времени. Организация испытания системы перед её запуском

Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха.
Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов

Организация испытания системы перед её запуском. Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха.
Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов.

Фото 2. Нормы давления при разной степени заполненности расширительного бачка в отопительной системе.

Общие причины

• Протекание воды в тех местах, где пересекаются трубопроводы.
• Поражение труб ржавчиной.
• Допустимые ошибки во время монтажа и запуска отопительной системы.
• Деформация мембраны расширительного бочка.
• Появление микротрещин на теплообменнике.
• Нарушение автоматизированной работы котла.

Поиск утечек

Способ поиска протечек теплоносителя зависит от типа разводки труб в отопительной системе частного дома. При открытом варианте разводки труб отопления выявить расположение места протечки не так сложно. Следует оценить качество установки отопительных труб и герметичность подсоединения каждого элемента. Вода под трубами и отопительными батареями говорит о протечке.

Нужно тщательно проверять секции отопительного прибора для обнаружения следов коррозии. Следы ржавчины на радиаторных приборах говорят о его повреждении.

При понижении компрессии в отопительной системе со скрытой разводкой труб выявить место протечки довольно сложно. Для этого требуется вызывать сантехника, который с помощью профессионального оборудования определит локализацию протекающего участка трубы.

После этого следует полностью сливать теплоноситель. Чтобы это было осуществимо, при проектировании системы отопления дома предусмотрена установка сливного крана. После слива в трубопровод с использованием компрессора закачивается воздух. До этого требуется при помощи кранов отсечь котел и батареи отопления. Воздух, который поступает в трубопровод под давлением, с характерным звуком выпускается в местах слабых подсоединений и микроскопических трещин.

Утечка в трубопроводе – наиболее частая причина понижения давления

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

1. Сам манометр либо термоманометр.
2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Как работа гидроаккумулятора влияет на давление

Проблемы с расширительным баком, которые влияют на напор в отопительном контуре, очень распространенные. Неверно рассчитанный объем экспанзомата – одна из самых характерных предпосылок.

Нарушения в работе может повлечь неправильный монтаж, низкое или высокое давление в воздушной камере бака, поврежденная мембрана — каждая из причин может привести к нарушению циркуляции теплоносителя в системе.

Расширительный бак: особенности устройства и объем

Если в отопительной системе установлен бачок маленького объема, он не может компенсировать расширение отопительной воды при нагревании. При температуре 85—95 °C вода расширяется примерно на 4% и ее лишний объем выходит через предохранительно-сбросной клапан.

Чтобы экспанзомат полноценно выполнял свою компенсаторную функцию, его вместительность для систем с газовым котлом должна составлять не менее 10 процентов от общего объема воды в контуре.

Повреждение мембраны бачка приводит к тому, что вода полностью заполняет его объем и напор в контуре падает. Если заполнить объем контура, открыв подпиточный кран, это создаст новую проблему — при нагревании теплоносителя ему не будет куда расширяться и давление в системе увеличится больше нормы. Исправить ситуацию можно только с помощью замены резиновой перегородки.

Устанавливать бак следует только на трубе обратки, перед отопительным котлом. Так бачок будет минимально влиять на работу циркуляционного насоса, который устанавливается после газового котла. Кроме того, тут температура воды ниже и негативное влияние на давление в системе и на мембрану бака будет меньше.

Настройка давления в воздушной камере

Формируемое в воздушной камере экспанзомата давление также может привести к росту или падению напора внутри отопительной системы. Проверить и подкачать воздух в бачке можно только при отсутствии теплоносителя в баке.

Для этого нужно перекрыть с помощью запорной арматуры доступ к общему контуру и спустить воду через дренажный слив. Затем давление в воздушной камере замеряют и накачивают/спускают до необходимых значений.

Для настройки давления расширительного бака в воздушной камере должно быть на 0,5 бар выше, чем предполагаемое предельное давление в системе. После того, как давление в выравнивающей части бака настроено, проводят залив контура холодной водой до предполагаемой величины давления.

Затем воздух из воздушной камеры спускают до тех пор, пока напор в отопительном контуре и баке не начнет одновременно понижаться — тут необходимо одновременно следить за давлением в системе и в расширительном баке.

В этой фазе изменения показателей мало заметны, поэтому необходимо быть готовым к немедленному прекращению стравливания воздуха из расширительного бачка, как только обнаружится одновременное снижение.

Причины снижения давления

Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.

Сбрасывание воздуха

Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.

В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.

Существуют следующие причины образования воздушных пробок:

1. Несоблюдение требований к чистоте и качеству теплоносителя.
2. Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
3. Воздух может подсасываться в контур через негерметичные участки и соединения.
4. Автоматический воздухоотводчик может засориться или неправильно работать.

Проблемы с расширительным баком

Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.

Течь в системе отопления

Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.

Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.

Другие причины

Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.

Существует еще несколько причин, из-за которых показатели манометра ниже нормы:

• из строя может выйти автоматика котла;
• микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
• вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
• течь может появиться на участках скрытой прокладки трубопроводов.

Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.

Тестирование на герметичность

При тестировании можно обнаружить протечки и избежать поломок приборов в отопительный сезон.

Тестирование необходимо проводить в 2 захода:

1. Проверка в горячем виде. Проверять отопительную схему нужно перед началом отопительного сезона. Теплоноситель под сдавливанием, а показатели его находятся на критических для прибора уровнях. При помощи такого тестирования можно убедиться в функциональной готовности к отоплению дома. А также проверить отсутствие протечек. Проводить такое тестирование желательно перед отопительным сезоном. Так как в случае неполадок весь дом может остаться без отопления.
2. Проверка в холодном виде. Для этого необходимо радиаторы и трубы наполнить холодной водой. После этого можно измерять давление. После 30 минут нужно проверить давление и если оно не ниже 0,06 Мпа, то система работает нормально. А через 2 часа показатель должен быть больше 0,02 Мпа. В результате проверки вы должны удостовериться в отсутствие протечек.

Если вы хотите провести точное тестирование, то лучше обратиться к квалифицированным специалистам. Такое тестирование будет более точным, чем самостоятельное.

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

Нередко к протечкам приводит неправильно выполненный монтаж. Чтобы предотвратить такие последствия, лучше заранее доверить задачу по установке специалисту.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Выход из строя муфты требует ее замены.

Если проблема связана с неисправностями в расширительном баке, значит, на был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка.

При сбрасывании давления после первого запуска беспокоиться по поводу выхода из строя отопительной системы не стоит. Это нормальная реакция, связанная с тем, что в контуре присутствует большое количество воздуха. При нормальной работе оборудования пузырьки выйдут из трубопровода, а характеристики контура стабилизируются. Чтобы быстрее вывести пузырьки, понадобится задействовать ручной механизм для стравливания воздуха.

Если произошло повреждение теплообменника из-за интенсивной эксплуатации и износа, найти источник проблемы без специализированного оборудования будет сложно.

Для предотвращения многочисленных проблем в работе системы отопления, включая снижение давления, важно выполнять комплексную профилактику и соблюдать ряд правил использования. Стоит следить за правильностью подключения трубопровода и обогревательных элементов, поскольку многие ошибки допускаются еще на этапе монтажа

Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику. Давление подается с помощью компрессора на ¼ больше стандартного значения

Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме. Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Что еще может вызвать отказ зажигания?

Реже, но могут встречаться следующие проблемы, которые приводят к блокировке отопительного агрегата.

Короткое замыкание

Еще одной причиной поломки может стать короткое замыкание. Такое часто случается, когда котел выбран неправильно, он не подходит к помещению дома по габаритам (слишком маленький, и его мощности не хватает на обогрев помещения, либо, напротив, слишком большой).

Несоответствие комплектующих

В случае, если котел уже подвергался ремонту и в нем установлены не подходящие к модели элементы, например, переключатель давления воздуха, котел может видеть необычный для его работы сигнал и потому, блокируется.

Несоответствие размерам отопительной системы

Котлы должны быть подобраны в соответствии с размерами отопительной системы вашего дома и вашим вероятным спросом на горячую воду. Если котел слишком мощный, он будет производить больше пара, чем может конденсироваться, что вызовет короткий цикл. В прошлом инженеры обычно устанавливали котлы, которые были больше, чем требовалось, чтобы компенсировать высокие потери. Сегодня котлы гораздо более эффективны, поэтому нет необходимости перегружать котел.

Слишком высокое давление

Слишком большое давление в котле также приведет к тому, что автоматические меры предосторожности котла сработают и отключат его. Как правило, давление в котле должно составлять от 1 до 2 бар

Если снижение давления не имеет никакого значения, попробуйте прокачать радиаторы избыточного воздуха и воды, прежде чем звонить инженеру по газовой безопасности.

Каким способом решаете проблему затухания котла?

СамостоятельноВызов мастера

Вентиляционные отверстия неисправны

Все комплектующие в газовом котле являются важными, и неисправность одной непременно ведет к блокировке всего агрегата. В частности, особую значимость для корректной работы котла имеет вентиляция. Если вентиляционные отверстия работают неправильно, то в системе будет задерживаться воздух, повышающий давление до тех пор, пока горелка не выключится на pressuretrol. Возможно, их придется чистить или заменять.

Термостат неисправен или неправильно откалиброван

Термостат может быть неисправен или находиться на холодном сквозняке, что влияет на его способность точно измерять температуру монитора. Поэтому недопустимо, чтобы агрегат находился в холодном помещении длительное время. Если термостат имеет ртутный выключатель и не выровнен, это также может вызвать проблему.

Котел нужного размера, но перегретый

Когда котел перегревается, он будет производить много пара в течение короткого промежутка времени, что повысит давление в агрегате и приведет к его остановке по соображениям безопасности.
